Автомобиль Mitsubishi Carisma выпускался в период с 1995 по 2005 год, включая модели 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годов, с вариантами бензиновых и дизельных силовых агрегатов. За годы производства машина подверглась обновлениям и рестайлингу. В этой статье мы подробно разберем расположение блоков предохранителей и реле Mitsubishi Carisma, предоставим схемы, описания и фото. Особое внимание уделим предохранителю прикуривателя, а в конце добавим видео-инструкцию по доступу к блокам для удобства ремонта и диагностики.
Количество и функции элементов в блоках могут варьироваться в зависимости от года выпуска автомобиля, комплектации и типа двигателя (бензин или дизель).
Блоки предохранителей и реле в салоне
Основной блок предохранителей и реле
Этот блок размещен под торпедо, на стороне водителя. Чтобы получить доступ, снимите пластиковую крышку.

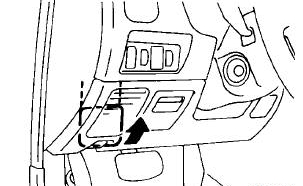

Фото — пример доступа

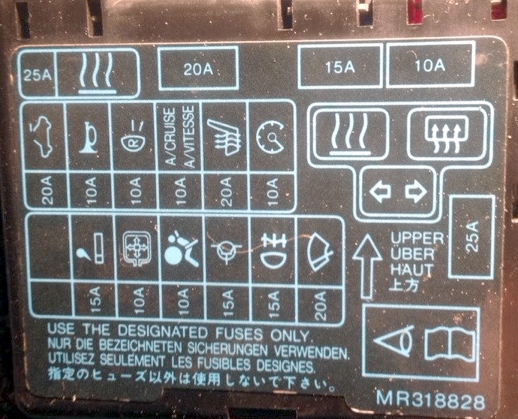

Диаграмма с описаниями на крышке блока предохранителей Mitsubishi Carisma

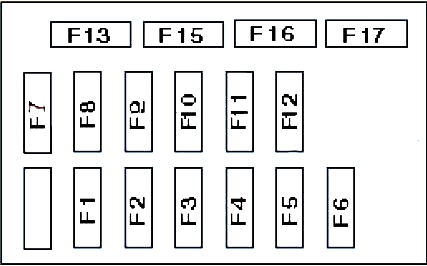

Подробная схема блока в салоне
Расшифровка и назначение предохранителей в салоне Mitsubishi Carisma
| F1 | 15А Прикуриватель, часы |
| F2 | 10А Электропривод зеркал заднего вида на дверях, управление сигналом центрального замка |
| F3 | 10А Иммобилайзер, указатели поворота, аварийная сигнализация, система SRS (подушка безопасности) |
| F4 | 15А Система кондиционирования, омыватели фар, люк, система освещения в дневное время |
| F5 | 15А Центральный замок |
| F6 | 20А Очиститель лобового стекла, омыватель лобового стекла, очиститель заднего стекла, омыватель заднего стекла |
| F7 | 20А Люк, управление сигналом центрального замка |
| F8 | 10А Звуковой сигнал |
| F9 | 10А Фонари заднего хода, управление КПП, система SRS (подушка безопасности) |
| F10 | 10А Система поддержания скорости, аудиосистема, система ABS, противо буксовочная система, электропривод стеклоподъемников |
| F11 | 20А Подогреватель сидений |
| F12 | 10А Комбинация приборов, противо буксовочная система, система ABS, система поддержания скорости, антенна, система SRS (подушка безопасности) |
| F13 | 25А Электродвигатель вентилятора кондиционера |
Предохранитель прикуривателя в Mitsubishi Carisma — это F1 номиналом 15А, расположенный в салонном блоке.

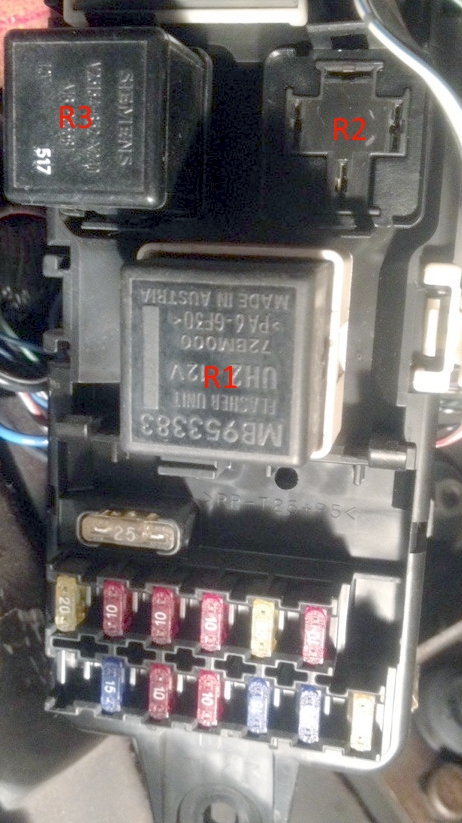

Расшифровка реле в салонном блоке
- R1 — Реле указателей поворотов и аварийной сигнализации
- R2 — Реле обогрева заднего стекла
- R3 — Реле электродвигателя вентилятора отопителя

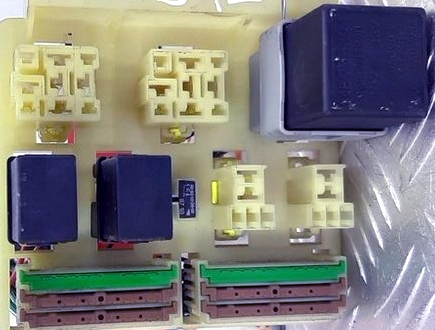

Отдельный блок реле
Этот блок монтируется поблизости от основного блока предохранителей и реле в салоне.

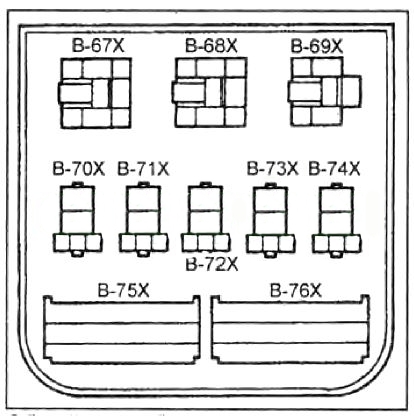

Диаграмма блока реле
Обозначения элементов в блоке реле
| А-67Х | Блок управления центральным замком (модели без системы дистанционного управления центральным замком) |
| А-68Х | — |
| А-69Х | Реле прерывистого режима работы очистителя заднего стекла |
| А-70Х | Реле противотуманных фонарей |
| А-71Х | Реле противотуманных фонарей (*4) |
| А-72Х | Диод |
| А-73Х | — |
| А-74Х | — |
| А-75Х | J / C ( 1 ) |
| А-76Х | J / C ( 2 ) |
Блоки под капотом
Главный блок предохранителей
Он расположен в левой секции моторного отсека, около амортизационной стойки.

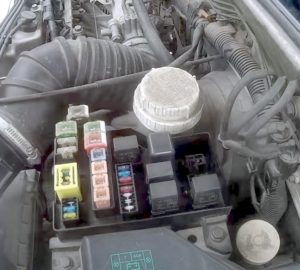

Фото — пример расположения

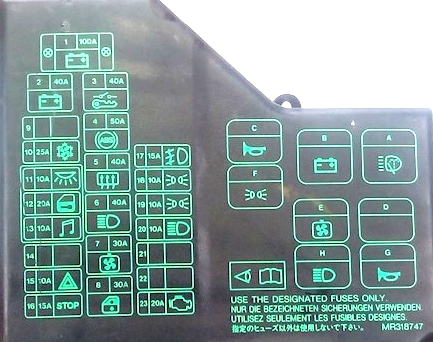

Схема главного блока
Описание предохранителей главного блока под капотом
| F1 | 80А Плавкая вставка — Генератор |
| F2 | 40А Плавкая вставка- кондиционер /отопитель, центральный замок, люк, противоугонная система |
| F3 | 40А Плавкая вставка- Противоугонная система, замок зажигания |
| F4 | 50А Плавкая вставка — ABS |
| F5 | 20А Плавкая вставка — Система впрыска топлива, система управления АКПП |
| F6 | 30А Плавкая вставка — Система зарядки, фары, задние габариты /омывател и фар |
| F7 | 30А Плавкая вставка- Электродвигатель вентилятора системы охлаждения, кондиционер |
| F8 | 30А Плавкая вставка- Электропривод стекло подъёмников |
| F9 | 25А Плавкая вставка- Обогреватель заднего стекла, обогреватели зеркал заднего вида на дверях |
| F10 | 20А Вентилятор конденсатора кондиционера |
| F11 | 10А Часы, лампа освещения багажного отделения, антенна, лампа освещения салона, питание электронного блока управления двигателем |
| F12 | 20А Центральный замок |
| F13 | 10А Аудиосистема, система поддержания скорости (круиз-контроль): |
| F14 | Резерв |
| F15 | 10А Аварийная сигнализация |
| F16 | 15А Стоп-сигналы |
| F17 | 15А Передние противотуманные фары |
| F18 | 10А Задний габарит- левый, подсветка комбинации приборов |
| F19 | 10А Задний габарит — правый |
| F20 | 10А Противотуманные фонари, дальний свет, индикатор включения дальнего света фар |
| F21 | Резерв |
| F22 | Резерв |
Назначение реле в главном блоке
- А — Реле насоса омывателя фар
- B — Резерв
- С — Реле сигнала
- D — Резерв
- E — Реле электродвигателя вентилятора системы охлаждения
- F — Реле габаритов
- G — Реле звукового сигнала противоугонной системы
- H — Реле фар
Дополнительный блок
Этот блок фиксируется на правом крыле в моторном отсеке.
Фотография блока
Схема дополнительного блока
Обозначение элементов
| 1 | Резерв |
| 2 | Реле 1 электродвигателя вентилятора конденсатора кондиционера |
| 3 | Реле 2 электродвигателя вентилятора конденсатора кондиционера |
| 4 | Реле электромагнитной муфты компрессора кондиционера |
| F1 | Резерв |
| F2 | (10А) Компрессор кондиционера |
Дополнительная информация о предохранителях Mitsubishi Carisma
Подробные сведения о реле, предохранителях и инструкции по доступу к блокам доступны в видео ниже. Если у вас есть дополнения или вопросы по fuse box Mitsubishi Carisma, поделитесь в комментариях.
