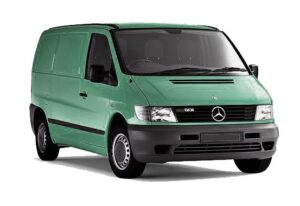

Mercedes-Benz Vito W638 — это первое поколение линейки Mercedes Vito, индекс 638, производилось в период с 1995 по 2003 год, включая модели 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 годов. Автомобиль оснащался как бензиновыми, так и дизельными моторами, среди которых особенно востребованным стал 2.2 CDI. За годы выпуска внедрялся рестайлинг. В этой статье представлено подробное описание предохранителей и реле Mercedes Vito 638 с иллюстрациями схем расположения блоков и фотографиями. Особое внимание уделим предохранителю, отвечающему за прикуриватель, а также советы по замене предохранителей Mercedes Vito для диагностики электрических неисправностей.
Конфигурация блоков и функции элементов внутри них могут варьироваться в зависимости от года производства и комплектации электрических систем автомобиля.

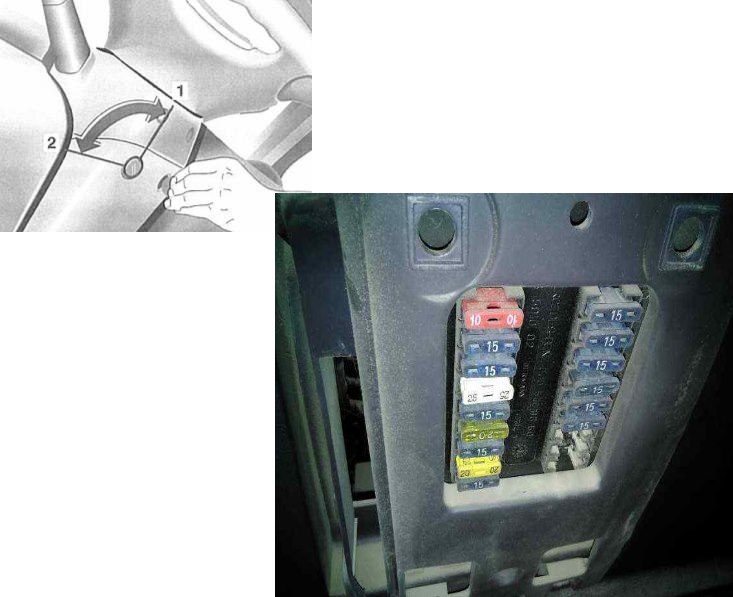

Расположение блока под приборной панелью у руля
Основной блок предохранителей и реле Mercedes Vito 638 размещён непосредственно под рулевой колонкой, прикрытый пластиковой панелью для защиты.

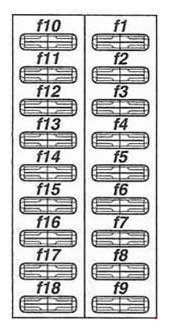

Схема блока предохранителей под рулём
Расшифровка предохранителей
| 1 | 10/15A Правые габаритные огни, цепь питания 58 реле К71, разъем прицепа Х18 |
| 2 | 10/15A Правый дальний свет, разъем Х146 |
| 3 | 10/15A Левый дальний свет, индикатор дальнего света, реле 1 противотуманных ламп К88 (система DRL), разъем Х146 |
| 4 | 15A Блок управления системы «Центральный замок повышенной комфортности» (Convenience locking system), реле звукового сигнала, концевой выключатель ламп заднего хода (МКПП), переключатель (датчик) положения селектора АКПП, кнопка Cruise control (M111) |
| 5 | 15A Датчик включения стоп-сигналов, кнопка Cruise control, индикатор отказа трансмиссии (М104.900) |
| 6 | 20A Стеклоочиститель, задний стеклоочиститель, аварийная сигнализация |
| 7 | 10/15A Блок контроля выхода из строя ламп наружного освещения, теплообменник (М611), тахограф, диагностический разъем, лампы подсветки перчаточного ящика, датчик скорости (М104.900), переключатель рециркуляции воздуха в салоне, индикатор уровня жидкости в бачке стекло омывателя, индикаторная лампа и дисплей системы ADS/ABD, индикатор ABS/ETS |
| 8 | 20A Процессор системы навигации, прикуриватель, лампа освещения салона, лампа освещения проема сдвижной двери, автоматическая антенна, радио, разъем в багажнике |
| 9 | 10/15A Указатели поворотов (аварийная сигнализация), комбинация приборов, тахограф, часы |
| 10 | 7,5/15A Подсветка комбинации приборов, освещение номерного знака, дневные ходовые огни, Автомагнитола или приемник, лампы подсветки блока управления кондиционером, лампа подсветки селектора переключения передач АКПП, лампа подсветки прикуривателя, лампы подсветки номерного знака, обмотка реле К19 системы очистки стекол блок-фар, реле включения передних противотуманных ламп К88/К89 (только с DRL), тахограф, комбинация приборов, лампы подсветки кнопок и выключателей |
| 11 | 10/15A Левые габаритные огни, лампы подсветки номерного знака, цепь 58 реле К71, разъем прицепа |
| 12 | 15A Правый ближний свет, задний противотуманный фонарь, реле системы DRL, лампа подсветки выключателя передних и задних противотуманных ламп |
| 13 | 15A Левый ближний свет, реле системы DRL |
| 14 | 15A Выключатель передних и задних противотуманных ламп, выключателя передних противотуманных ламп |
| 15 | 15A Автомагнитола или радиоприемник, процессор системы навигации, подушки безопасности |
| 16 | Не использованы |
| 17 | Не использованы |
| 18 | Не использованы |
Предохранитель за прикуриватель в Mercedes Vito 638 — это номер 8 номиналом 20А, ключевой для ремонта электрики прикуривателя.

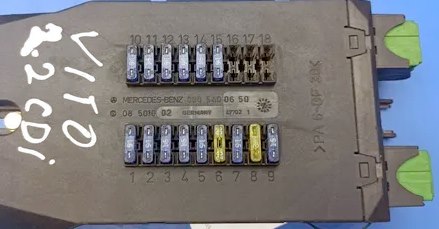

Сбоку от блока предохранителей расположены два реле: слева — реле аварийных сигналов и поворотников, справа — реле механизма стеклоочистки.
Подробные электросхемы питания стеклоочистителей (передних и задних) для Mercedes Vito W638 доступны для скачивания в разделе «электросхема скачать», полезно для самостоятельного ремонта электрической системы.
Блок в зоне бардачка

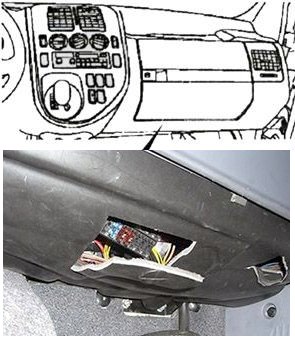

Второй блок предохранителей Mercedes Vito 638 установлен в нижней секции торпедо, в области ног переднего пассажира, под отсеком для перчаток.
Диаграмма блока
Обозначения элементов
| 1 | 7,5A Форточки боковых окон кузова |
| 2 | 30A Стеклоподъемник правой двери и передний сдвижной люк, переключатель положения переднего сдвижного люка, центральный переключатель стеклоподъемников (на двери водителя), переключатель стеклоподъемника двери пассажира |
| 3 | 30A Стеклоподъемник левой двери и задний сдвижной люк, переключатель положения заднего сдвижного люка, переключатель стеклоподъемника двери водителя |
| 4 | 25A Блок управления центральным замком, актуаторы замков |
| 5 | 10A Лампа подсветки в левом солнечном козырьке, лампа подсветки в правом солнечном козырьке, лампы освещения левой стороны салона, лампы освещения правой стороны салона, лампы освещения задней части салона |
| 6 | 20A Штепсельные розетки |
| 7 | 7,5A Блок мобильного телефона GSM, телефонная трубка мобильного телефона |
| 8 | 20A Блок управления противоугонной системы, кнопка тревожного сигнала противоугонной системы |
| 9 | 10A Реле дополнительного жидкостного обогревателя |
| 10 | 7,5A/10A Сирена противоугонной системы (ATA) |
| 11 | 7,5A Блок управления противоугонной системы, дополнительный блок управления указателями поворота (левый сигнал поворота), блок управления спецсигналами (левый сигнал поворота), блок управления противоугонной системы (АТА 2), лампа левого повторителя поворота, лампа левого переднего указателя поворота, лампа левого заднего указателя поворота, реле сигналов поворота левой стороны, лампа индикации включения левого поворота |
| 12 | 7,5A Блок управления противоугонной системы, дополнительный блок управления указателями поворота (правый сигнал поворота), блок управления спецсигналами А44 (правый сигнал поворота), блок управления противоугонной системы (АТА 2), лампа правого повторителя поворота, лампа правого переднего указателя поворота, лампа правого заднего указателя поворота, реле сигналов поворота правой стороны, лампа индикации включения правого поворота |
| 13 | 7,5/15/20A Блок управления противоугонной системы (АТА 2) |
| 14 | 7,5A Блок управления противоугонной системы (АТА 2) |
| 15 | 7,5A Передний ультразвуковой датчик (АТА2), задний ультразвуковой датчик (АТА2), сирена противоугонной системы (АТА 2) Н18 |
| 16 | Не использован |
| 17 | Не использован |
| 18 | Не использован |
Блоки под водительским креслом
По бокам, в пространстве под сиденьем водителя, размещены два независимых блока с предохранителями и реле для Mercedes Vito W638.

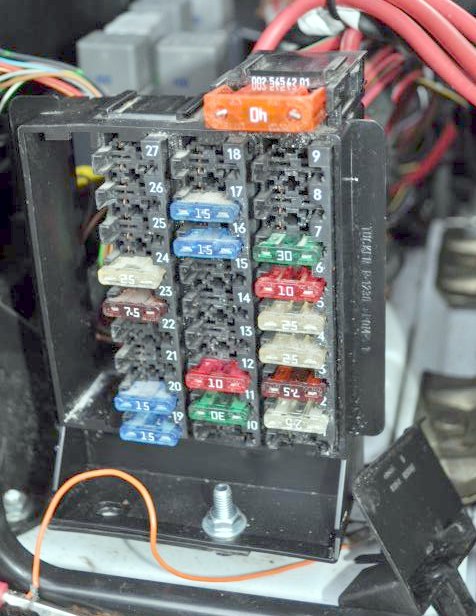

Блок с предохранителями

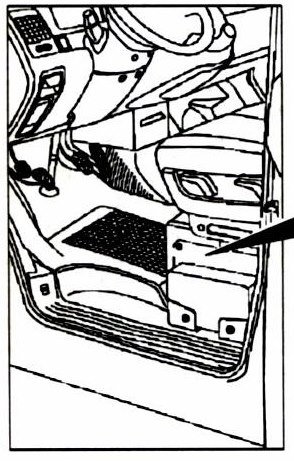

Иллюстрация расположения

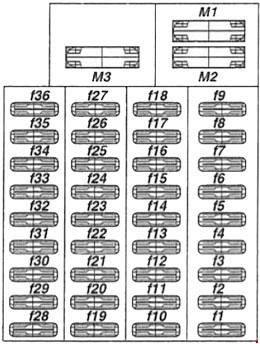

Схема предохранителей под сиденьем
Функции предохранителей и реле
| 1 | 7,5/10А Электронный блок управления ABS, ASR, EBV, блок управления пневматической подвеской |
| 2 | 25А Комбинация реле управления стеклоочистителем заднего стекла (М111, М611) / Блок управления системы авторизации управления автомобилем (DAS) (М104) |
| 3 | 7,5A Вентилятор радиатора (М111 до 01.02.00) / Блок управления системы авторизации управления автомобилем (DAS) (М111, М611) |
| 4 | 25A Вентилятор радиатора (бензиновый двигатель), охладитель нагнетаемого воздуха (дизельный двигатель) |
| 5 | 25A Электрогидравлический блок ABS (с 01.02.00) |
| 6 | 10A Блок управления АКПП (ETC control module), блок управления системы авторизации управления автомобилем (DAS) / Блок управления бензиновым двигателем (ME-SFI control module) (M104) |
| 7 | 30A Блок управления отопителем |
| 8 | 20A Реле системы очистки стекол блок-фар |
| 9 | 7,5A Блок управления дополнительным обогревателем / Выключатель режима ASR (М111, М611 с 01.02.00) |
| 10 | 25A Штепсельная розетка прицепа, холодильника |
| 11 | 30A Комбинированное реле заднего стеклоочистителя, устройство защиты от буксировки (EDW/ZV), реле сигналов поворота левой стороны, реле сигналов поворота правой стороны |
| 12 | 10A Блок управления кондиционером |
| 13 | 30A Реле компрессора пневмоподвески |
| 14 | 7,5A Блок управления пневматической подвеской, тахограф, фонарь дополнительного освещения, блок управления стационарным жидкостным обогревателем, дополнительный блок управления указателями поворота |
| 15 | 7,5A Питание радиостанции |
| 16 | 15A Блок управления отоплением, консоль такси |
| 17 | 15A Блок управления АКПП, селектор переключения передач АКПП, кнопка выбора программы АКПП (М111 с 01.02.00 и М611), переключатель режимов АКПП (М111 до 01.02.00), переключатель (датчик) положения селектора АКПП |
| 18 | 10A Блок управления противоугонной системы, блок мобильного телефона GSM, блок телефонной трубки, регулятор зеркала на двери водителя, регулятор зеркала на двери пассажира, подогрев наружных зеркал заднего вида, блок переключателей регулировок положения зеркал |
| 19 | 15A Реле блокировки стартера (М111), реле топливного насоса (М111), электродвигатель вентилятора радиатора (M111), Реле жидкостного насоса (М611), нагреватель сапуна (М611) |
| 20 | 15A Зажим 15 (бензиновых двигателей) |
| 21 | 15A Питание катушек зажигания (бензиновый двигатель) |
| 22 | 20A Топливный насос (бензиновый двигатель) |
| 23 | 7,5A Блок управления дизельным двигателем |
| 24 | 25A Блок управления дизельным двигателем |
| 25 | 10A Реле стационарного жидкостного обогревателя |
| 26 | 25A Блок управления отопителем (дизельный двигатель), питание энергонезависимого отопителя (работа при остановленном двигателе) |
| 27 | 25A Блок управления дополнительным отопителем |
| 28 | 15A Реле цепь питания D+, реле противотуманных ламп (DRL) |
| 29 | 10A Реле системы DRL (дневные ходовые огни) |
| 30 | 10A Реле системы DRL (дневные ходовые огни) |
| 31 | 10A Реле цепи питания 58 |
| 32 | 30A Цепь подогрева и регулировки положения левого сиденья |
| 33 | 25A Цепь подогрева и регулировки положения правого сиденья |
| 34 | 7,5A Водоотделитель |
| 35 | 7,5A Кондиционер задней части салона |
| 36 | 15A Кондиционер задней части салона |
| M1 | 40A Блок вентилятора охлаждения двигателя 250 Вт |
| M1 | 60A Блок вентилятора охлаждения двигателя 500 Вт |
| М2 | 50/60A Насос гидравлического блока ABS |
| М3 | 40A Нагнетатель вторичного воздуха (бензиновый двигатель) |
Отдельный блок реле
Фото блока реле
Диаграмма реле
Расшифровка реле Vito W638
| К91 | Реле сигналов поворота правой стороны (система центрального замка с пультом дистанционного управления) |
| К90 | Реле сигналов поворота левой стороны (система центрального замка с пультом дистанционного управления) |
| К4 | Реле цепи питания 15 (замок рулевой колонки 2) |
| К10 | Реле компрессора пневмоподвески |
| К19 | Реле системы очистки стекол блок-фар |
| К39 | Реле топливного насоса |
| К27 | Реле системы распознавания наличия пассажира (Seat unloaded relay) |
| К6 | Реле блока управления двигателем |
| К103 | Реле подкачивающего насоса системы охлаждения двигателя |
| К37 | Реле звукового сигнала (клаксона) |
| К26 | Реле цепи питания D (замок рулевой колонки 3) |
| К83 | Реле противотуманных ламп |
| К29 | Реле стационарного отопителя(ZHE) |
| К70 | Реле цепи питания 15 (специальное оборудование) |
| К1 | Реле блокировка стартера |
| V9 | Диод противоугонной системы АТА 1 |
| V10 | Диод противоугонной системы АТА 2 |
| V8 | Диод подкачивающего насоса стационарного отопителя |
| K71 | Реле цепи питания 58 |
| K68 | Реле системы DRL |
| K69 | Реле системы DRL |
| K88 | Реле 1 включения противотуманных ламп (с системой DRL) |
| K89 | Реле 2 включения противотуманных ламп (с системой DRL) |

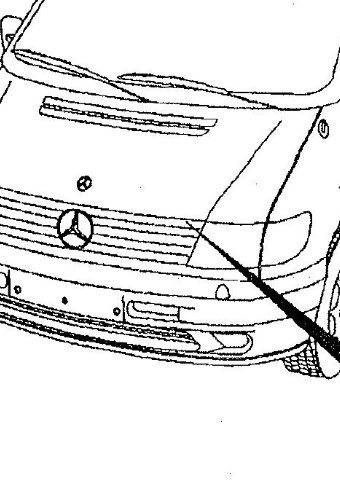

Дополнительные реле, такие как реле предварительного накала, могут монтироваться отдельно в моторном отсеке для оптимизации электрических цепей.
На нашем канале доступно видео по теме предохранителей и реле Mercedes Vito W638. Рекомендуем просмотреть и подписаться для актуальных руководств по ремонту.
Это полное руководство по блокам предохранителей и реле Vito W638. Если у вас есть дополнения или вопросы по замене — оставляйте отзывы в комментариях.
