Mercedes-Benz W463 G-Class (Gelandewagen) — иконический внедорожник от Mercedes-Benz, производство которого продолжается с 1979 года в различных поколениях и модификациях. В просторечии известен как «гелик». В этой статье мы подробно разберем предохранители и реле Mercedes G-Class W463, включая схемы расположения блоков для второго поколения (1989–1997 годы до рестайлинга и 1998–2006 годы после). Особое внимание уделим предохранителю прикуривателя в Mercedes Gelendwagen W463, чтобы помочь с диагностикой и заменой.
Положение блоков предохранителей и функций элементов может варьироваться в зависимости от года выпуска Mercedes W463 G-Class и комплектации электроники вашего автомобиля.
Расположение блоков в салоне
Блок предохранителей в торце приборной панели
Основной блок предохранителей Mercedes G-Class W463 размещен слева в конце приборной панели, скрытый под защитной панелью.

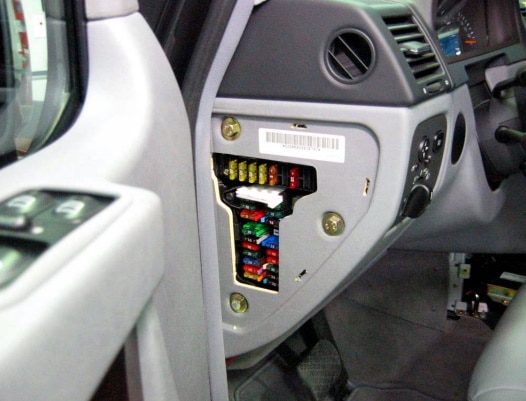

Фото блока предохранителей в салоне

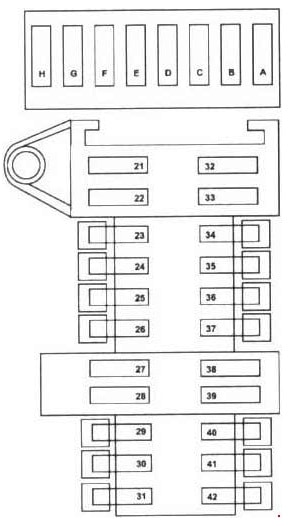

Схема блока предохранителей
Расшифровка предохранителей и реле
| 21 | 30A Модуль управления левой передней дверью |
| 22 | 30A Модуль управления правой передней дверью |
| 23 | 5A Заднее освещение салона |
| 24 | 20A Система обогрева щеток лобового стекла |
| 25 | 10A Обогрев сиденья водителя |
| 26 | 7,5A Инвертор напряжения |
| 27 | 30A Модуль регулировки сиденья водителя |
| 28 | 30A Разъем для дополнительного оборудования |
| 29 | Резервный |
| 30 | 40A Система кондиционирования |
| 31 | 20A Электронный иммобилайзер зажигания |
| 32 | 30A Модуль задней левой двери |
| 33 | 30A Модуль задней правой двери |
| 34 | 7,5A Мобильная связь |
| 35 | 30A Дополнительный обогреватель |
| 36 | 15A Резервный |
| 37 | 30A Вакуумный насос для дифференциала |
| 38 | 40A Электропривод сиденья пассажира |
| 39 | 7,5A Модуль раздаточной коробки |
| 40 | Резервный |
| 41 | 7,5A Кондиционер |
| 42 | 15A Панель приборов |
| A | 15A Не используется |
| B | 10A Выход 87 модуля ABS |
| C | Резервный |
| D | 5A Выключатель допоборудования, стоп-сигналы |
| E | Резервный |
| F | 20A Обогрев задних сидений |
| G | 20A Вентилятор конденсора |
| H | 30A Вентилятор конденсора |
Основной блок под приборной панелью

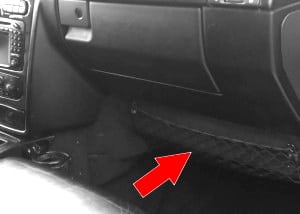

С правой стороны (пассажирская сторона) в нижней части панели приборов Mercedes W463 размещен ключевой блок с предохранителями и реле.
Чтобы получить доступ, снимите защитную крышку блока предохранителей Mercedes Gelandewagen.
Конфигурация 1
В этой версии блок предохранителей и реле установлен вверх ногами.

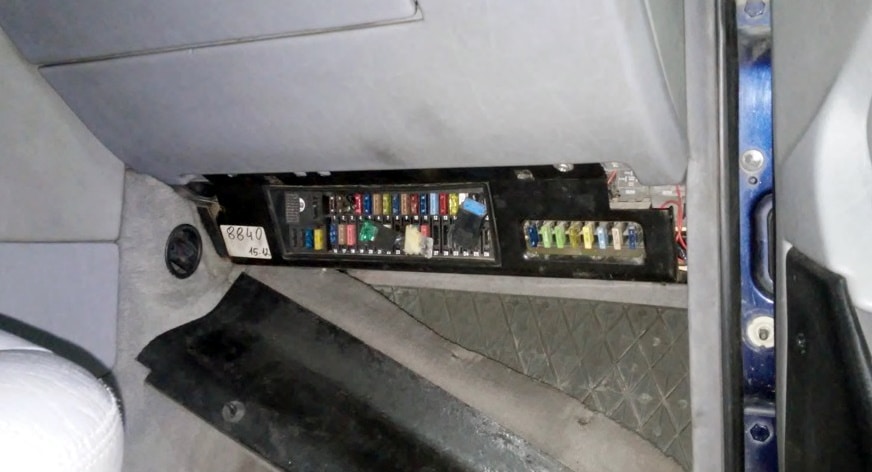

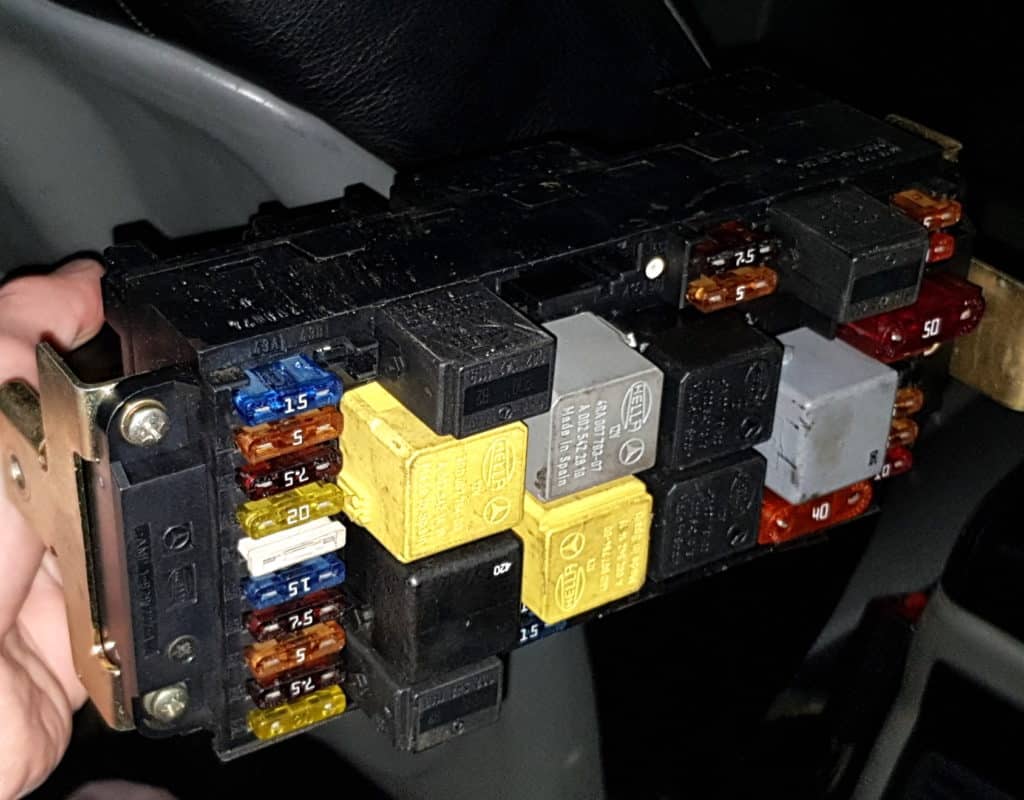

Фото блока предохранителей G-Class W463
Схема предохранителей
Описание элементов
| 43а | 15A Клаaxon (звуковой сигнал) |
| 43b | 15A Клаaxon (звуковой сигнал) |
| 44 | 5A Мобильная телефония |
| 45 | 10A Аирбэг (подушка безопасности) |
| 46 | 20A Визер (стеклоочиститель) |
| 47 | 15A Прикуриватель, подсветка |
| 48 | 15A Катушка зажигания |
| 49 | 10A Аирбэг |
| 50 | 5A Резервный |
| 51 | 7,5A Кондиционер, контроллер АКПП |
| 52 | 15A Стартер |
| 53 | 15A Вентилятор охлаждения |
| 54 | 15A Вентилятор обогрева |
| 55 | 7,5A Контроллер АКПП |
| 56 | 7,5A Селектор АКПП |
| 57 | 5A Электронный замок зажигания |
| 58 | 40A Блок предохранителей (8 элементов) |
| 59 | 50A Насос возврата ABS |
| 60 | 40A Модулятор ABS |
| 61 | 15A Резервный |
| 62 | 5A Система LDS |
| 63 | 5A Резервный |
| 64 | 10A Аудиосистема |
| 65 | 40A Воздушный насос |
| I | Реле сигнала |
| K | Реле цепи 87 |
| L | Реле управления визером (скорость) |
| M | Реле цепи 15R |
| N | Реле цепи 15 |
| O | Реле воздушного насоса |
| P | Реле цепи 15 |
| Q | Реле визера |
| R | Реле цепи 87 |
| S | Реле стартера |
Предохранитель прикуривателя в Mercedes W463 — номер 47 номиналом 15A.
Конфигурация 2

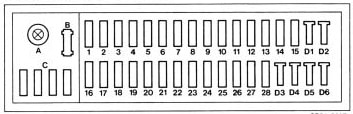

Схема блока
Функции предохранителей
| 1 | 7,5A Левый габаритный огонь |
| 2 | 7,5A Правый габаритный огонь |
| 3 | 15A Задние и передние противотуманки |
| 4 | 7,5A Левый дальний свет |
| 5 | 7,5A Правый дальний свет, индикатор |
| 6 | 7,5A Левый ближний свет |
| 7 | 7,5A Правый ближний свет |
| 8 | 15A Передний визер и омыватель, задний ход |
| 9 | 20A Обогреватель, подсветка перчаточного ящика и салона, рециркуляция |
| 10 | 7,5A Стопы, блокировка дифференциала, приборы, подогрев форсунок; 15A Круиз-контроль |
| 11 | 15A Поворотники, сигнал, обогрев зеркал |
| 12 | 15A Задний визер и омыватель |
| 13 | 10A Панель приборов, аварийка, передняя подсветка, часы, радио |
| 14 | 20A Задний обогрев, подсветка заднего стекла |
| 15 | 15A Прикуриватель, радио, подушки безопасности |
| 16 | 15A Центральный замок |
| 17 | 7,5A Kick-down |
| 18 | 10A Омыватель фар |
| 19 | 7,5A Вентилятор и кондиционер |
| 20 | 15A Свеча дополнительного обогревателя |
| 21 | 20A Контроль дополнительного обогревателя, его вентилятор |
| 22 | 25A Обогрев сидений |
| 23 | 30A Дополнительный вентилятор кондиционера |
| 24 | 25A Обогрев лобового стекла; правый передний и левый задний стеклоподъемники |
| 25 | 15A Датчик температуры; левый передний и правый задний стеклоподъемники |
| 26 | 15A Панель IFZ |
| 27 | 15A Клемма для спецоборудования, клемма 15 |
| 28 | |
| D3 | Салонное освещение |
| D4 | |
| D5 | Ближний свет |
| D6 | |
| A | 15A Люк |
| B | 30A Передний стеклоподъемник |
| С | 30A Задний стеклоподъемник |
| D | 25A Регулировка сиденья |
| E | 25A Регулировка сиденья |
| F | |
| G | |
| H | Розетка для прицепа |
Предохранитель прикуривателя Mercedes Gelandewagen W463 — номер 15 на 15A.
В этой конфигурации реле размещены позади основного блока.
Блок в центральном тоннеле

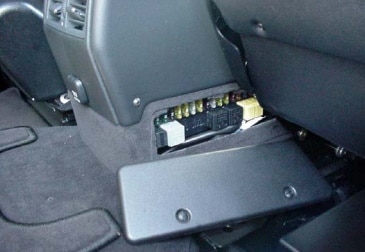

Дополнительный блок предохранителей и реле в Mercedes W463 расположен между передними сиденьями в центральном тоннеле пола.
Доступ открывается после снятия крышки (3), повернув фиксатор (2). Блок выглядит примерно так.

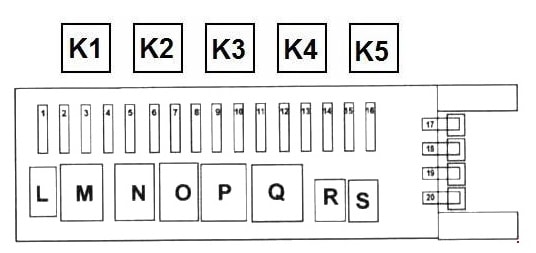

Схема предохранителей и реле
Расшифровка
| 1 | 30A Разъем цепи 15R |
| 2 | 30A Разъем цепи 15R |
| 3 | 5A TV-приемник |
| 4 | 15A Топливный насос |
| 5 | 20A Резервный |
| 6 | 20A Резервный |
| 7 | 20A Резервный |
| 8 | 7,5A Антенна, охранная сирена, датчик наклона |
| 9 | 25A Потолочная панель управления |
| 10 | Обогрев заднего стекла |
| 11 | Резервный |
| 12 | Резервный |
| 13 | Выход 15 насоса перекачки |
| 14 | Задний визер |
| 15 | Привод люка топливного бака |
| 16 | Голосовой контроль |
| 17 | Модуль подключения прицепа |
| 18 | Разъем электрооборудования прицепа |
| 19 | Выход 30 насоса перекачки |
| 20 | Привод задней двери |
| L | Реле топливного насоса |
| M | Реле 2, клемма 15R |
| N | Релейный резерв 2 |
| О | Релейный резерв 1 |
| P | Реле обогрева заднего стекла |
| Q | Реле 1, клемма 15R |
| R | Реле люка бака, переключатель полярности 1 |
| S | Реле люка бака, переключатель полярности 2 |
| K1 | Реле блокировки дифференциала (K36) |
| K2 | Реле подавления стопов ESP (K55) |
| K3 | Реле высокого давления / насоса ESP (K60) |
| K4 | Реле правого вентилятора (K9/2) |
| K5 | Реле левого вентилятора (K9/1) |

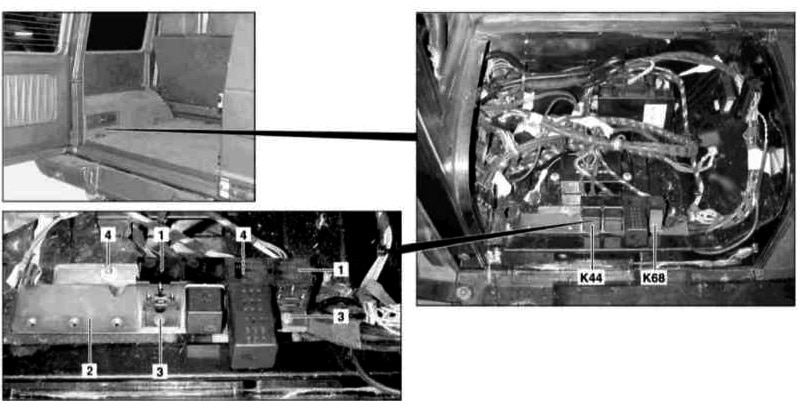

Блок в багажнике Mercedes W463
С левой стороны багажного отделения размещены дополнительные реле для G-Class W463.

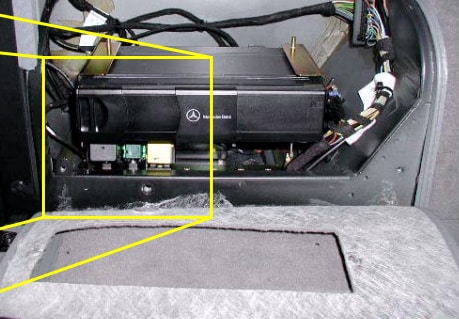

Пример блока
Схема реле
Описание компонентов
- T — Реле центрального замка (ЦЗ)
- U — N36 Датчик скорости коробки передач
- V — K68 Реле заднего визера
- W — K68 Реле заднего визера
В отдельных комплектациях Mercedes G-Class W463 у аккумулятора может быть установлен дополнительный блок мощных предохранителей в форме предохранительных вставок.
Это полное руководство по предохранителям и реле Mercedes W463 Gelandewagen. Если у вас есть дополнения или вопросы по схемам, оставляйте в комментариях.
