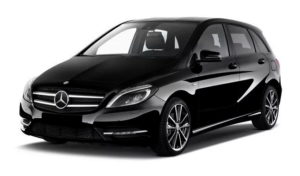

Mercedes-Benz W246 (W242) – это компактные автомобили B-класса от известного бренда Mercedes-Benz, производившиеся с 2011 по 2019 год. Модель включала варианты B160, B180 CDI, B200, B220 4MATIC, B250 и прошла обновление в ходе рестайлинга. В данной статье мы подробно разберём расположение, схемы и назначение предохранителей и реле для Mercedes W246 (W242), включая фото блоков, примеры исполнения и точные места установки. Особое внимание уделим предохранителям прикуривателя Mercedes W246, чтобы помочь с диагностикой и заменой.
Функции предохранителей и реле могут варьироваться в зависимости от года производства автомобиля Mercedes W246 и комплектации, поэтому всегда проверяйте по официальной документации.
Блок предохранителей в пассажирском отсеке

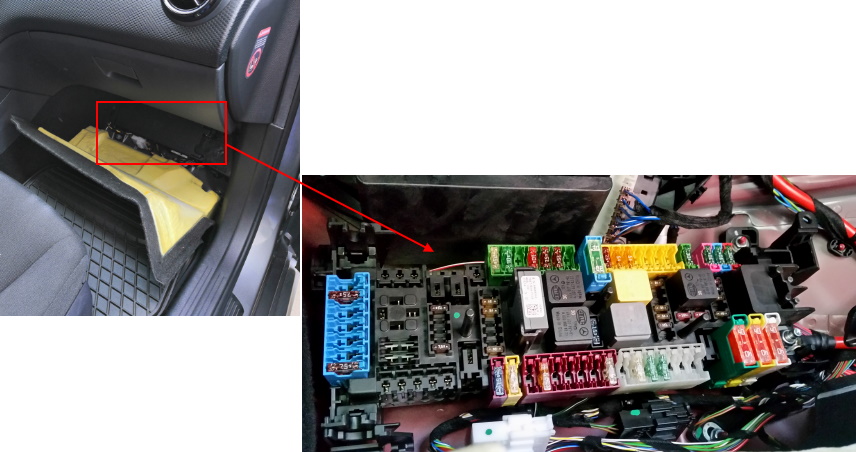

Главный блок предохранителей и реле в интерьере Mercedes W246 расположен под приборной панелью на стороне пассажира, скрытый за защитной панелью для удобства доступа и замены.

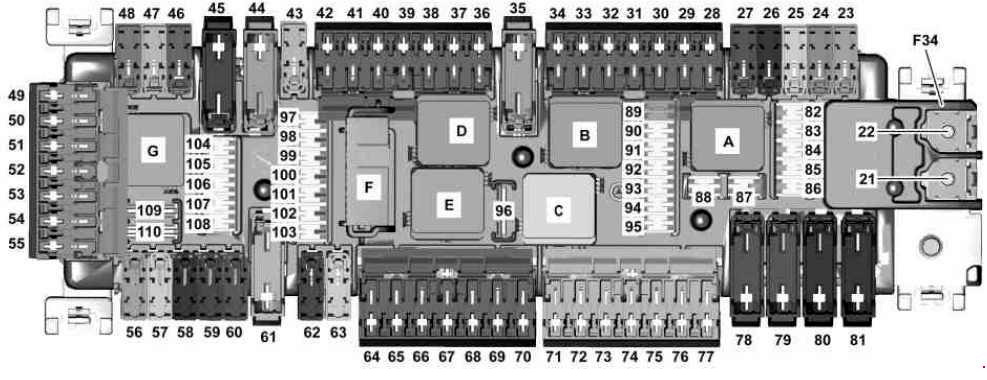

Диаграмма предохранителей
Расшифровка предохранителей салонного блока Mercedes W246
| 21 | 150A Дополнительный электроподогреватель (дизельные версии Mercedes W246) |
| 22 | 200A Реле дополнительной АКБ для функции ECO Start-Stop в Mercedes W246 |
| 23 | 30A Блок управления передней левой дверью |
| 24 | 30A Блок управления передней правой дверью Mercedes W246 |
| 25 | 30A Блок управления SAM модулем |
| 26 | 10A Концевая кабельная муфта дополнительной АКБ ECO Start-Stop |
| 27 | 30A Модуль предохранителей и реле моторного отсека Mercedes W246 |
| 28 | 5A Electric Drive (W242): Блок управления тепловым режимом |
| 29 | 15A Розетка прицепа (до 02.11.2014 для Mercedes W246) |
| Блок управления распознаванием прицепа (с 03.11.2014) | |
| 30 | 5A Блок управления распознаванием прицепа в Mercedes W246 |
| 31 | 5A Блок управления полным приводом 4MATIC |
| 32 | 5A Сигналы блока управления электронным модулем рулевой колонки |
| 33 | 5A Панель управления аудиосистемой/ COMAND в Mercedes W246 |
| 34 | 7,5A Блок-панель климат-контроля |
| 35 | 40A Обогрев заднего стекла Mercedes W246 |
| 36 | 7,5A Блок управления сиденьем водителя |
| Блок регулировки поясничного подпора сиденья водителя | |
| 37 | 7,5A Дисплей аудиомодуля / COMAND |
| 38 | 7,5A Блок управления системой удержания пассажиров (SRS) |
| 39 | 10A Потолочная панель управления Mercedes W246 |
| 40 | 15A Блок управления трансмиссией (двигатель 651) |
| 5A Electric Drive (W242): Блок управления трансмиссией | |
| 41 | 30A Модуль панорамного люка |
| 42 | 5A Аудиомодуль |
| Модуль управления COMAND | |
| 25A Аудиомодуль Mercedes W246 | |
| 43 | 5A Блок помощи при парковке |
| 44 | 40A Натяжитель левого ремня безопасности |
| 45 | 40A Натяжитель правого ремня безопасности Mercedes W246 |
| 46 | 7,5A Блок управления сиденьем пассажира |
| Блок регулировки поясничного подпора пассажирского сиденья | |
| 47 | 7,5A Навигационный модуль |
| 25A Адаптивная система амортизации | |
| 48 | Резерв |
| 49 | 7,5A Блок Drive Kit для iPhone |
| 5A Вентилятор COMAND | |
| 50 | 5A Блок управления камерой |
| 51 | Резерв |
| 52 | 30A Сигнал парковочной блокировки |
| 53 | Резерв |
| 54 | Резерв |
| 55 | 5A Коммуникационный модуль телекоммуникаций |
| Блок KEYLESS-GO Mercedes W246 | |
| 56 | 10A Сигналы рулевой колонки |
| 57 | 30A Многофункциональный блок для спецавто |
| 7,5A Многофункциональный блок спецавто | |
| 5A Реле парковочной блокировки | |
| 58 | 30A Блок предохранителей спецназначения |
| 59 | 30A Блок сиденья пассажира |
| 60 | 30A Блок сиденья водителя Mercedes W246 |
| 61 | 40A Усилитель акустики |
| 62 | 20A Блокировка рулевого управления (КПП 711) |
| 63 | 25A Топливный насос |
| 5A Electric Drive (W242): Интерфейс трансмиссии | |
| 64 | Блок Electronic Toll Collection |
| Блок DSRC для дорожных сборов | |
| 65 | 5A Освещение перчаточного ящика |
| 66 | 15A Предохранители спецавто |
| 5A Интерфейс спецавтомобиля | |
| 67 | Резерв |
| 68 | Резерв |
| 69 | Резерв |
| 70 | 25A Розетка центральной консоли сзади (прикуриватель Mercedes W246) |
| 71 | 25A Розетка багажника (прикуриватель Mercedes W246) |
| 72 | 25A Прикуриватель с подсветкой пепельницы спереди (прикуриватель Mercedes W246) |
| Розетка салона | |
| 73 | 30A Электрический стояночный тормоз |
| 74 | 30A Электрический стояночный тормоз Mercedes W246 |
| 75 | 20A Распознавание прицепа |
| 5A Electric Drive (W242): Управление АКБ | |
| 76 | 25A Распознавание прицепа |
| 5A Electric Drive (W242): Парковочная блокировка | |
| 77 | 25A Система распознавания прицепа Mercedes W246 |
| 78 | 40A Привод багажника/откидной двери |
| Предохранители спецназначения | |
| 79 | 40A Блок SAM |
| 80 | 40A Блок SAM Mercedes W246 |
| 81 | 40A Регулятор вентилятора |
| 82 | 10A Потолочная панель |
| 83 | 7,5A Электронный замок зажигания |
| 84 | 5A Верхняя панель управления |
| 85 | 5A EDW/защита от буксировки/охрана салона |
| 86 | 5A Антенный усилитель FM, AM, ZV |
| Антенный усилитель мобильной связи (с 01.06.2016) | |
| 87 | 10A Диагностический разъём OBD Mercedes W246 |
| 88 | 10A Комбинация приборов |
| 89 | 5A Выключатель наружного освещения |
| 90 | 5A Радарный датчик заднего бампера слева |
| Радарный датчик заднего бампера справа | |
| 91 | 5A Датчик педали тормоза |
| Переключатель освещения ног | |
| Electric Drive (W242): Управление АКБ | |
| 92 | 5A Топливный насос |
| Electric Drive (W242): Интерфейс трансмиссии | |
| 93 | 5A Электрический стояночный тормоз |
| 94 | 7,5A Система SRS |
| 95 | 7,5A Распознавание занятости сиденья пассажира |
| Weight Sensing System | |
| 96 | 15A Стеклоочиститель багажника |
| 97 | 5A Разъём мобильного телефона |
| 98 | 5A Блок SAM |
| 99 | 5A Контроль давления в шинах TPMS |
| 100 | 5A Интерфейс DIRECT SELECT (двигатель 133) |
| 101 | 10A Полный привод 4MATIC |
| 102 | 5A Приёмник пульта автономного отопителя |
| Блок трансмиссии Electric Drive (W242) | |
| Режимы движения AMG (с 01.09.2015) | |
| Переключатель антенны телефона/отопителя (с 01.06.2016) | |
| 103 | 5A Система экстренного вызова |
| Коммуникационный модуль | |
| Блок HERMES | |
| 104 | 5A Мультимедийный интерфейс |
| Модуль мультимедийных устройств | |
| 105 | 5A Цифровое радиовещание |
| Satellite Digital Audio Radio (SDAR) | |
| 7,5A Тюнер | |
| 106 | 5A Мультифункциональная камера |
| 107 | 5A Цифровой ТВ-тюнер Mercedes W246 |
| 108 | 5A Камера заднего вида |
| 7,5A Камера заднего вида (с 01.06.2016) | |
| 109 | 20A Розетка для груза |
| 110 | 30A Аудиомодуль |
| Модуль COMAND | |
| Блок Motorsound | |
| Реле салонного блока | |
| A | Реле клеммы 15 |
| B | Реле заднего стеклоочистителя |
| C | Реле клеммы 15R2 |
| D | Реле обогрева заднего стекла |
| E | Реле клеммы 15R1 |
| F | Реле клеммы 30g |
| G | Electric Drive (W242): Реле парковочной блокировки |
Предохранители прикуривателя в Mercedes W246 – номера 70, 71 и 72. Рекомендуем использовать оригинальные запчасти для надёжности.
Предохранители и реле под капотом Mercedes W246

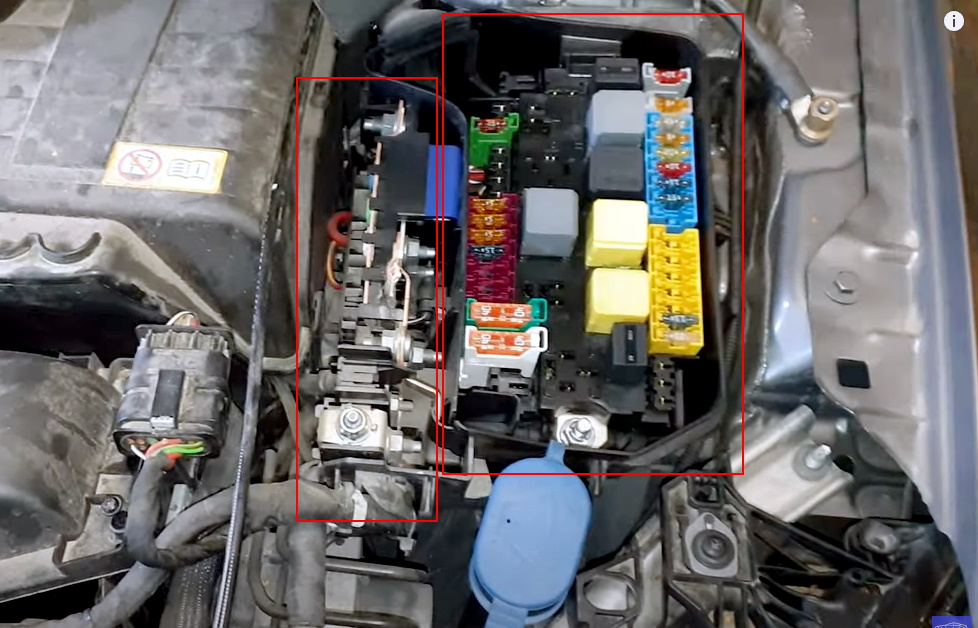

В моторном отсеке слева от двигателя Mercedes W246 размещены два блока предохранителей для высокомощных цепей и электроники, удобных для самостоятельной проверки.
Основной блок предохранителей и реле под капотом

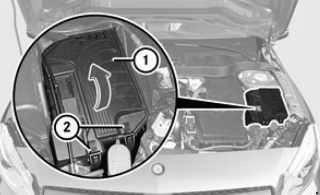

Чтобы добраться до этого блока в Mercedes W246, снимите пластиковую крышку для безопасного доступа к предохранителям.

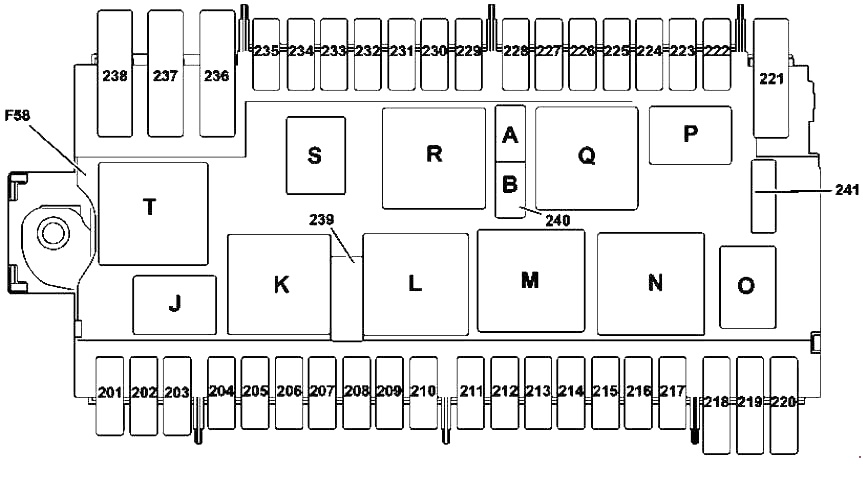

Схема блока под капотом
Описание компонентов
| 201 | 5A Сирена сигнализации Mercedes W246 |
| 202 | 20A Блок автономного отопителя |
| 5A Electric Drive (W242): Реле парковочной блокировки | |
| 203 | 15A Правая фара |
| 5A Electric Drive (W242): Трансмиссия | |
| 204 | 25A Электронная стабилизация (ESP) |
| 205 | 15A Левый звуковой сигнал |
| Правый звуковой сигнал | |
| 206 | 5A Блок CDI (двигатель 651) |
| Трансмиссия Electric Drive (W242) | |
| Реле вакуумного насоса тормозов Electric Drive (W242) | |
| Реле цепи 87M Electric Drive (W242) | |
| 207 | 5A Реле цепи 87M (дизель) |
| Запорный клапан охлаждения АКБ Electric Drive (W242) | |
| Парковочная блокировка Electric Drive (W242) | |
| 208 | 7,5A Реле клеммы 87 (двигатели 133, 607) |
| 5A Вентилятор Electric Drive (W242) | |
| 209 | 15A Левая фара |
| Electric Drive (W242): Резерв | |
| 210 | 5A Реле подогрева лобового стекла |
| Предварительное реле стартера (с 03.11.2014) | |
| 211 | 7,5A Блок CNG (242.848) |
| 15A Насос отопления Electric Drive (W242) | |
| 212 | 15A Наконечник цепи 87M3 (двигатели 133, 270) |
| Нагреватель вентиляции (двигатель 651) | |
| Нагреватель термостата (двигатель 651) | |
| Клапан рециркуляции ОГ (двигатель 651) | |
| Лямбда-зонд перед катализатором (двигатель 607) | |
| Сервомеханизм наддува (двигатель 607) | |
| Блок CDI (двигатель 607) | |
| Насос охлаждения Electric Drive (W242) | |
| 213 | 15A Муфта клеммы 87 (двигатели 133, 270, 651) |
| Датчик Холла распредвала (двигатель 607) | |
| Блок CDI (двигатель 607) | |
| Дозирующий клапан (двигатель 607) | |
| Лямбда-зонд после катализатора (двигатель 607) | |
| Насос охлаждения АКБ 1 Electric Drive (W242) | |
| 214 | 10A Муфта клеммы 87 (двигатели 133, 270, 651) |
| 15A Насос охлаждения АКБ 2 Electric Drive (W242) | |
| 215 | 20A Катушка зажигания 1 (бензин) |
| Катушка зажигания 2 (бензин) | |
| Катушка зажигания 3 (бензин) | |
| Катушка зажигания 4 (бензин) | |
| Дозирующий клапан (двигатель 651) | |
| Блок CDI (двигатель 607) | |
| Сервомеханизм наддува (двигатель 607) | |
| Дозирующий клапан (двигатель 607) | |
| 5A Electric Drive (W242): | |
| Тепловой режим | |
| Шлюз трансмиссии | |
| Распределитель электроэнергии (с 03.11.2014) | |
| 216 | 5A Блок ME (бензин) |
| Трансмиссия (двигатель 607) | |
| 217 | 25A DCT коробка передач 724 |
| 218 | 5A ESP |
| 219 | 5A Парковочная блокировка Electric Drive (W242) |
| 220 | 10A Насос охлаждения масла КПП 724 |
| 221 | 40A Вакуумный насос Electric Drive (W242) |
| 222 | 7,5A Компрессор кондиционера Electric Drive (W242) |
| 223 | Резерв |
| 224 | 7,5A DISTRONIC |
| COLLISION PREVENTION ASSIST | |
| 225 | 6A Трансмиссия Electric Drive (W242) |
| 226 | 5A Блок CNG (242.848) |
| Зарядное устройство Electric Drive (W242) | |
| Силовая электроника Electric Drive (W242) | |
| 227 | 5A Силовая электроника Electric Drive (W242) |
| 228 | 5A Генератор звука электромобиля |
| 229 | 5A Левая фара |
| 230 | 5A ESP |
| 231 | 5A Правая фара Mercedes W246 |
| 232 | 15A Блок фар |
| 233 | Резерв |
| 234 | 5A Трансмиссия (двигатель 607) |
| 10A Распределитель электроэнергии Electric Drive (W242) | |
| 235 | 7,5A Вентилятор (двигатель 607) |
| Жалюзи радиатора (двигатель 607) | |
| Насос наддувочного воздуха (двигатель 133) | |
| 236 | 40A Блок SAM |
| 237 | 40A ESP |
| 238 | 50A Подогрев лобового стекла |
| 239 | 30A Реле стеклоочистителя 1/2 |
| 240A | 25A Реле стартера |
| 7,5A Трансмиссия Electric Drive (W242) | |
| 240B | 25A Реле клеммы 15 (без поддержки) |
| 241 | 7,5A Электроотопитель Electric Drive (W242) |
| Реле подкапотного блока | |
| J | Реле звуковых сигналов |
| K | Реле скорости стеклоочистителя 1/2 |
| L | Реле включения стеклоочистителя |
| M | Реле стартера |
| Реле 87C Electric Drive (W242) | |
| N | Реле цепи 87M |
| O | Реле насоса охлаждения масла КПП |
| Реле парковочной блокировки Electric Drive (W242) | |
| P | Реле резерва |
| Q | Реле клеммы 15 (незащищённое) |
| Реле вакуумного насоса тормозов Electric Drive (W242) | |
| R | Реле клеммы 15 |
| S | Реле клеммы 87 |
| T | Реле подогрева лобового стекла |
Силовой блок предохранителей
Высоковольтный блок предохранителей Mercedes W246 установлен рядом с основным блоком для защиты мощных систем двигателя.
Диаграмма силового блока
Назначение силовых предохранителей
| F1 | 300A Генератор / 400A Electric Drive (W242): Преобразователь DC |
| F2 | 200A Салонный блок (Electric Drive (W242), бензин) |
| 250A Салонный блок (дизель) | |
| F3 | 100A Электроусилитель руля |
| F4 | 40A Блок SAM |
| F5 | 80A Вентилятор двигателя |
| F6 | 70A Подогрев топлива (двигатель 607) |
| F7 | 125A Регенерация DPF (двигатель 607) |
| F8 | 100A Свечи накаливания (двигатели 651, 607) |
| Реле силового блока | |
| F32k1 | Реле развязки |
Если у вас есть дополнения по предохранителям Mercedes W246 – оставляйте отзывы в комментариях.
