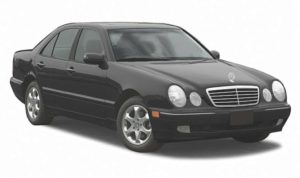

Mercedes-Benz W210 — это второе поколение премиальных седанов и универсалов E-класса, выпускавшихся Mercedes-Benz в период с 1995 по 2003 год, включая годы 1996, 1997, 1998, 1999, 2000, 2001 и 2002. Доступны варианты кузова седан W210 и универсал S210. За годы производства автомобиль подвергся значительному рестайлингу. В этой подробной статье вы получите полную информацию о размещении электронных блоков управления в Mercedes W210, детальное описание предохранителей и реле Mercedes-Benz E-класса с иллюстрациями схем, фотографиями блоков предохранителей, реле и их точными местами установки. Мы особое внимание уделим предохранителю прикуривателя в Mercedes 210, чтобы помочь с диагностикой и ремонтом электрики.
Положение блоков и их компонентов может варьироваться в зависимости от года выпуска Mercedes W210 и комплектации электрического оборудования. Рекомендуем проверять данные по схемам на крышке соответствующего блока предохранителей или реле.
Расположение блоков
Общая схема расположения электронных блоков управления в Mercedes W210
Описание компонентов
| 1 | Блок управления климат-контролем — расположен в панели управления отоплением и кондиционированием |
| 2 | Усилитель сигнала антенны — под задней полкой салона |
| 3 | Блок управления антиугонной системой (с вакуумным насосом) — под задним сиденьем |
| 4 | Датчик наклона кузова (антиугонная система) — под задним сиденьем |
| 5 | Звуковой сигнал антиугонной системы (1997) |
| 6 | Звуковой сигнал антиугонной системы (1998) — за колесной аркой |
| 7 | Датчик изменения объема (антиугонная система), левый (некоторые комплектации) — центральная стойка |
| 8 | Датчик изменения объема (антиугонная система), правый (некоторые комплектации) — центральная стойка |
| 9 | Датчики изменения объема (антиугонная система) (некоторые комплектации) |
| 10 | Усилитель аудиосистемы |
| 11 | Блок управления вспомогательным отопителем |
| 12 | Аккумулятор — под задним сиденьем |
| 13 | Блок управления центральным замком (инфракрасный) |
| 14 | Датчик сигнала центрального замка (инфракрасный) — во внутреннем зеркале заднего вида |
| 15 | Блок управления (при аварии) (с TELE AID) — левая часть багажного отсека |
| 16 | Диагностический разъем (DLC) 1 |
| 17 | Диагностический разъем (DLC) 2 (2001) |
| 18 | Блок управления электроникой двери водителя (03/97>) |
| 19 | Блок управления электроникой двери водителя (сзади) (03/97>) |
| 20 | Блок управления электроникой двери пассажира (03/97) |
| 21 | Блок управления электроникой двери пассажира (сзади) (03/97) |
| 22 | Блок управления электростеклоподъемниками — в центральной консоли |
| 23 | Блок предохранителей/реле, приборная панель |
| 24 | Блок предохранителей/реле, моторный отсек 1 |
| 25 | Блок предохранителей/реле, моторный отсек 2 |
| 26 | Блок предохранителей/реле, под задним сиденьем |
| 27 | Блок управления левой фарой (ксенон) |
| 28 | Блок управления правой фарой (ксенон) |
| 29 | Блок управления корректором фар (ксенон) |
| 30 | Звуковые сигналы — за передним бампером |
| 31 | Блок управления замком зажигания |
| 32 | Электронный блок иммобилайзера — интегрирован с блоком замка зажигания |
| 34 | Блок управления освещением — в переключателе фар |
| 35 | Многофункциональный блок 1 (02/97) — функции: центральный замок, стеклоподъемники, люк (до 03/97), аварийная сигнализация, обогрев заднего стекла, поворотники, регулировка руля, дворники |
| 36 | Многофункциональный блок 2 (03/97) — функции: освещение салона, люк, подсветка зеркал |
| 37 | Блок управления навигацией — в аудиоблоке |
| 38 | Датчик температуры внешней среды |
| 39 | Блок парковочного ассистента (06/99) |
| 40 | Блок парковочного ассистента (07/99) |
| 41 | Датчик дождя — во внутреннем зеркале |
| 42 | Блок реле 1 — ABS, управление двигателем, вентилятор охлаждения, топливный насос, впуск/выпуск воздуха, дроссель (до 02/97) |
| 43 | Блок реле 2 — впуск/выпуск воздуха, стартер, защита ABS (03/97) |
| 44 | Блок управления левым передним сиденьем |
| 45 | Блок управления правым передним сиденьем |
| 46 | Блок подогрева передних сидений — в переключателях |
| 47 | Блок подогрева задних сидений — под задним сиденьем |
| 48 | Левый боковой датчик удара — под передним сиденьем (некоторые модели) |
| 49 | Левый боковой датчик удара — под задним сиденьем (некоторые модели) |
| 50 | Правый боковой датчик удара — под передним сиденьем (некоторые модели) |
| 51 | Правый боковой датчик удара — под задним сиденьем (некоторые модели) |
| 52 | Электронный блок SRS |
| 53 | Блок блокировки рулевой колонки |
| 54 | Передний датчик высоты кузова (ксенон) |
| 55 | Задний датчик высоты кузова (ксенон) |
| 56 | Модуль телефонной связи (06/98) — левая часть багажника |
| 57 | Блок интерфейса телефона (06/98) — левая часть багажника |
| 59 | Электронный блок АКПП |
| 60 | Блок селектора АКПП |
| 61 | Блок голосового управления — левая часть багажника |
Блоки под капотом

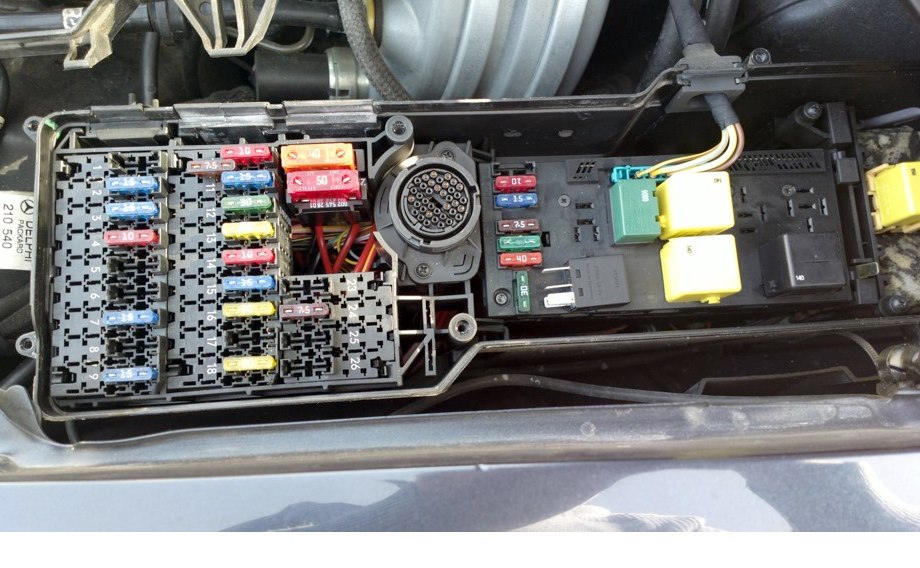

Основной блок предохранителей и реле в моторном отсеке
Главный блок предохранителей Mercedes W210 и реле размещен в моторном отсеке слева, за защитной пластиковой крышкой. Он разделен на секции для предохранителей и реле, обеспечивая защиту ключевых электрических цепей автомобиля.
Фото и схема блока
Расшифровка предохранителей в основном блоке
| F1 | (15А) Прикуриватель (через замок зажигания), подсветка пепельницы — 05/99 |
| F2 | (15А) Прикуриватель (через замок зажигания), подсветка пепельницы — 06/99 |
| F3 | (15А) Комбинированный переключатель (ближний/дальний свет, дворники/омыватели лобового и заднего стекла), подсветка бардачка |
| F4 | (10А) Климат-система, часы, сигнал незапертым фар, датчик положения руля (06/99) |
| F5 | (15А) Аварийная сигнализация (с прицепом) — 02/97> |
| F6 | (15А) Прикуриватель (постоянное питание от АКБ) — 05/99 |
| F7 | (15А/20А) Приборная панель, климат-система, блок реле моторного отсека |
| F8 | (7,5А) Блок климат-контроля — 02/97 |
| F9 | (15А) Замок рулевой колонки — 03/97 |
| F10 | (7,5А) Дворники заднего стекла — 02/97 |
| F11 | (15А) Аудиосистема/навигация, заднее освещение салона, электропривод сидений (03/97), розетка в багажнике — универсал |
| F12 | (10А) Дворники заднего стекла (некоторые модели), подогрев сидений, привод ремней безопасности, шторка |
| F13 | (10А) Аудиосистема/навигация, SRS, блок аварийного управления |
| F14 | (7,5А) Инфракрасный приемник центрального замка, многофункциональный блок, парковочный ассистент — до 02/97 |
| F15 | (15А) Управление АКПП, фазы ГРМ (двигатель 111), диагностика, EVAP (бензин), свечи накаливания, корректор фар — 02/97 |
| F16 | (15А) Электропривод зеркал, зеркало с авто-темнением, обогрев форсунок омывателя — 02/97 |
| F17 | (10А) Инфракрасный приемник центрального замка, датчик руля — до 02/97 |
| F18 | (20А) Блок электроники двери водителя (сзади) (стеклоподъемник, подсветка двери) — 03/97> |
| F19 | (10А/15А) Круиз-контроль, катушки зажигания, маслоохладитель — некоторые модели |
| F20 | (30А/50А) Вентилятор охлаждения — некоторые модели |
| F22 | (30А) Многофункциональный блок — некоторые модели |
| F23 | (7,5А) Датчик дождя, телефон |
| F24 | — |
| F25 | (20А) Вспомогательный отопитель |
| F26 | — |
Предохранители прикуривателя в Mercedes W210 обозначаются номерами F1 или F2, обеспечивая надежную защиту этой цепи.

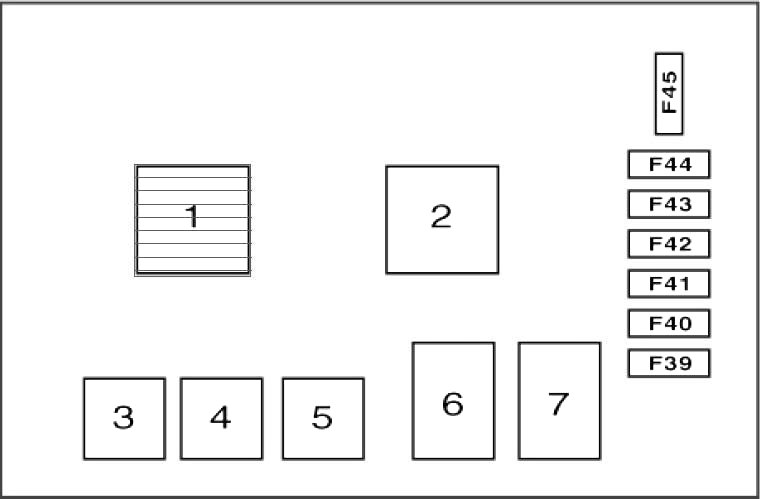

Схема секции реле в основном блоке
Обозначения реле и дополнительных предохранителей
| 1 | Реле насоса ABS |
| 2 | Реле 1 дворников лобового стекла |
| 3 | Реле вентилятора маслоохладителя |
| 4 | Реле омывателя фар |
| 5 | Реле 2 дворников лобового стекла |
| 6 | Реле омывателя лобового стекла |
| 7 | Реле звукового сигнала |
| F39 | (30А) Вентилятор маслоохладителя |
| F40 | (10А) Гудки |
| F41 | (15А) Многофункциональный блок |
| F42 | (7,5А) Обогрев форсунок омывателя |
| F43 | (7,5/10А) Омыватель лобового стекла |
| F44 | (40А) Дворники лобового стекла |
| F45 | (30А) Омыватель фар |

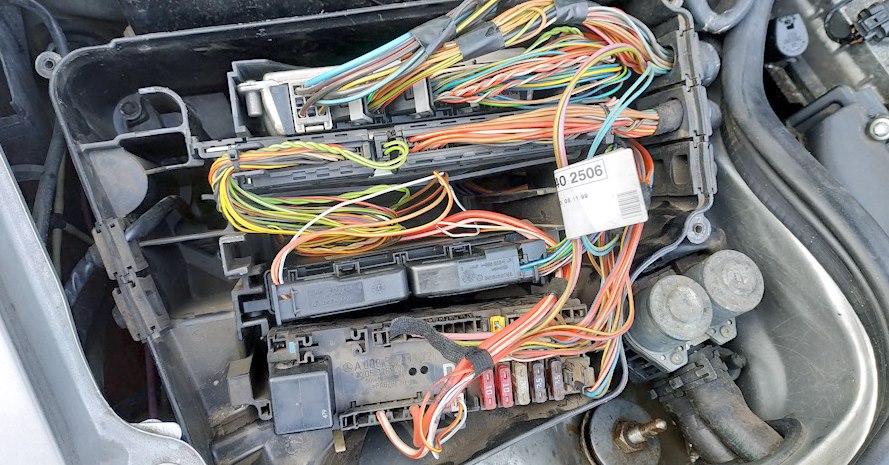

Дополнительный блок предохранителей и реле
Этот вспомогательный блок в моторном отсеке Mercedes W210 находится справа, рядом с модулем управления трансмиссией.
Здесь размещаются реле впускного насоса, стартера, защиты ABS от перегрузок, а также дополнительные предохранители для трансмиссии и safety-систем.
Блоки в салоне

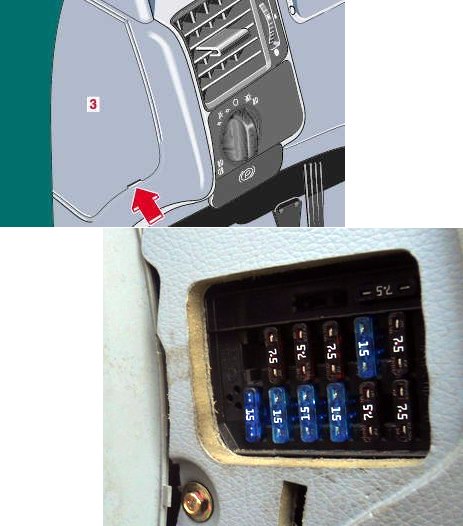

Блок предохранителей в приборной панели
Блок предохранителей салона Mercedes W210 установлен в конце приборной панели за крышкой, обеспечивая защиту освещения и вспомогательных систем.

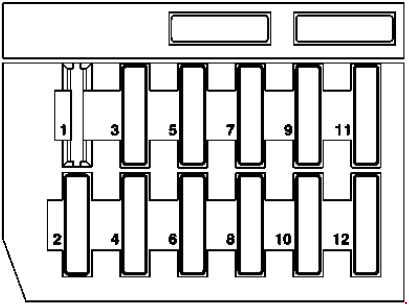

Схема блока
Функции предохранителей
Леворульная версия
- Не используется
- 15А Выключатель стоп-сигналов / Круиз-контроль
- 7,5А Правый дальний свет, индикатор дальнего света
- 15А Задний ход, поворотники, управление задним дворником (S210), авто-затемнение зеркала, парковочный ассистент
- 7,5А Левый дальний свет
- 15А Правый ближний свет
- 7,5А Правые габариты
- 15А Левый ближний свет
- 15А Противотуманки передние
- 7,5А Левые габариты
- 7,5А Подсветка номера, панели, предупредительные лампы, корректор фар
- 7,5А Задняя противотуманка
Праворульная версия
- 15А Передние противотуманки
- 7,5А Задняя противотуманка
- 7,5А Правые габариты
- 7,5А Левые габариты
- 7,5А Левый дальний свет
- 7,5А Подсветка номера, панели, предупредительные лампы, корректор фар
- 7,5А Правый дальний свет, индикатор дальнего света
- 15А Левый ближний свет
- 15А Выключатель стоп-сигналов / Круиз-контроль
- 15А Правый ближний свет
- Не используется
- 15А Задний ход, поворотники, управление задним дворником (S210), авто-затемнение зеркала, парковочный ассистент

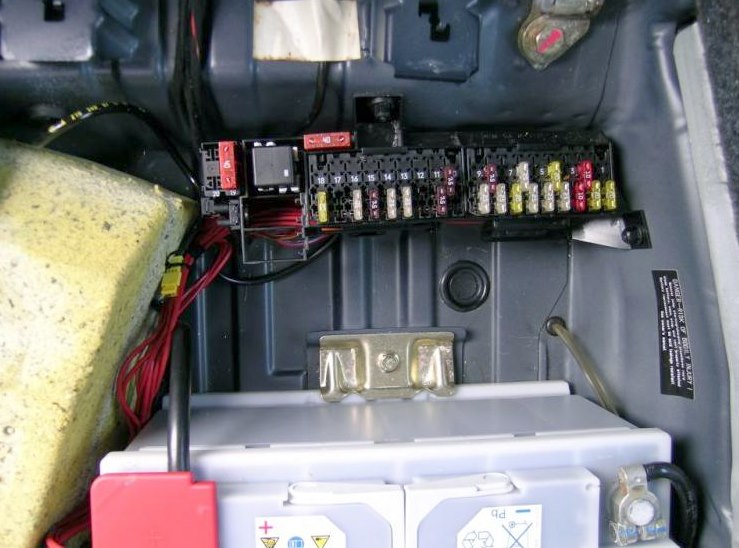

Блок предохранителей под задним сиденьем
Еще один важный блок предохранителей и реле в Mercedes W210 скрыт под пассажирским задним сиденьем, отвечая за салонную электронику и комфорт-системы.
Схема блока
Расшифровка предохранителей
| 1 | 30A до 28.2.97: |
| Мультифункциональный блок управления: | |
| Левый задний стеклоподъемник | |
| Правый задний стеклоподъемник | |
| 20A с 1.3.97: Блок управления правой передней двери | |
| 2 | 30A до 28.2.97: |
| Мультифункциональный блок управления: | |
| Передний левый стеклоподъемник | |
| Передний правый стеклоподъемник | |
| 20A с 1.3.97: Блок управления правой задней двери | |
| 3 | 15A до 28.2.97: |
| Освещение багажника | |
| Комбинированный блок управления | |
| Передний плафон | |
| Задний плафон | |
| Лампы в дверях | |
| Вентиляция переднего левого сидения | |
| Вентиляция переднего правого сидения | |
| Taxi: | |
| Освещение салона | |
| 7,5A с 1.3.97: | |
| Нижняя панель управления | |
| Задний плафон | |
| Освещение багажника | |
| Taxi: | |
| Освещение салона | |
| 4 | 25A до 28.2.97: |
| Люк | |
| Переключатель люка | |
| 25A с 1.3.97: Блок управления потолочной панели | |
| 5 | 25A Пневматическая система |
| Звуковой сигнал противоугонной системы | |
| Радио | |
| Панель управления радио и навигационной системой | |
| Навигационный процессор | |
| CD плеер с чейнджером (в багажнике) | |
| Ресивер и усилитель (в багажнике) | |
| Дисплей и блок управления COMAND (с 1.6.99) | |
| Модуль усилителя антенны заднего стекла (с 1.6.99) | |
| 6 | 20A до 28.2.97: |
| Wagon: Система закрывания задней двери | |
| 25A с 1.3.97: | |
| Двигатели 111, 112, 113: Топливный насос | |
| 7 | 30A до 28.2.97: |
| Электропривод зеркал | |
| Привод регулировки положения рулевой колонки | |
| 20A с 1.3.97: | |
| Wagon: Система закрывания задней двери | |
| 8 | 25A Блок управления электроприводом левого сиденья (с памятью) |
| 25A Регулировка положения частично электрического водительского сиденья (с 1.6.99) | |
| 9 | 25A Блок управления электроприводом левого сиденья (с памятью) |
| 25A Регулировка положения частично электрического пассажирского сиденья (с 1.6.99) | |
| 10 | 10A Холодильник |
| Мониторинг салона (при наличии сигнализации) (до 28.2.97): | |
| Датчик движения | |
| Сигнализация (ATA) (до 28.2.97): | |
| Датчик наклона ATA | |
| Информационные системы, (Япония; с 1.3.97 до 31.5.99): | |
| CD плеер с чейнджером (в багажнике) | |
| Антенный усилитель | |
| TV тюнер | |
| Навигационный процессор | |
| Реле 15 клеммы | |
| Дисплей и блок управления COMAND (с 1.6.99): | |
| TV тюнер | |
| 11 | 7,5A с 1.3.97 до 31.5.99: |
| Сигнализация (ATA): | |
| Звуковой сигнал сигнализации с дополнительным аккумулятором | |
| Датчик наклона (США) | |
| ADS или ESP, двигатель 112, 113 и 606: | |
| Датчик положения рулевого колеса | |
| Мониторинг салона (при наличии сигнализации): | |
| Датчик наклона | |
| Датчик движения | |
| с 1.6.99: | |
| США: | |
| Аварийное отпирание крышки багажника (с 1.6.00) | |
| Electronic Stability Program (ESP): | |
| Датчик положения рулевого колеса | |
| Мониторинг салона (при наличии сигнализации): | |
| Датчик движения | |
| Датчик наклона | |
| 12 | 25A Разъем прицепа |
| 13 | 25A Блок управления электроприводом правого сиденья (с памятью) |
| 14 | 25A Блок управления электроприводом правого сиденья (с памятью) |
| 15 | 7,5A Taxi (до 28.2.97): |
| Подсветка знака такси | |
| Выключатель подсветки знака такси | |
| Динамическая навигационная система (с 1.3.97 до 31.5.98): | |
| Телефон | |
| Блок управления TELE AID (с 1.3.97) | |
| Блок управления экстренным вызовом (с 1.3.97) | |
| CTEL трансмиттер / ресивер (до 31.5.98) | |
| Блок управления системы голосового управления (с 1.6.98) | |
| Интерфейс D2В (до 31.5.00) | |
| Блок управления системы контроля давления в шинах (с 1.3.97) | |
| 16 | 25A Аудиоусилитель |
| 17 | 25A до 28.2.97: |
| Обогрев заднего сидения | |
| 20A с 1.3.97: | |
| Обогрев заднего сидения | |
| 18 | 20A Обогрев передних сидений |
| 19 | 40A Пневматическая система |
| Обогрев заднего стекла | |
| Центральный замок | |
| Сигнализация | |
| Датчик объема и датчик буксировки | |
| 20 | 40A с 1.3.97: |
| Служебные автомобили | |
| Taxi: | |
| Дополнительный блок предохранителей |
На нашем канале доступно видео к этой статье о предохранителях и реле Mercedes W210. Рекомендуем посмотреть и подписаться для больше полезных материалов по ремонту E-класса.
Это все по теме. Если у вас есть идеи для улучшения статьи о схемах предохранителей Mercedes 210 — делитесь в комментариях!
