Mercedes-Benz Axor: предохранители и реле

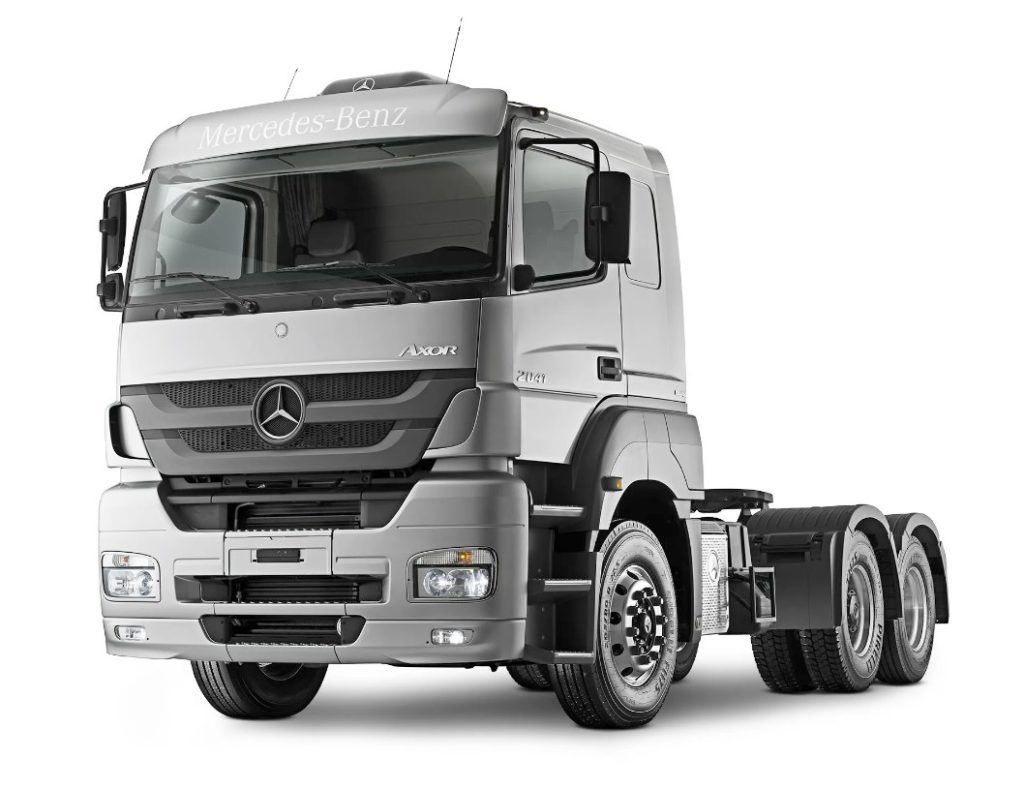

Mercedes-Benz Axor — это серия тяжелых грузовиков Ахор, выпускавшихся с 2001 по 2014 год в Европе, а в Бразилии производство продолжается и сегодня. Высокий спрос наблюдается на модели второго поколения Mercedes Axor 2, такие как 1835 1836 1840, собиравшиеся в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах. В этой статье подробно разберем предохранители и реле для Mercedes Axor, включая схему блока, его расположение в грузовике Mercedes, а также особое внимание уделим предохранителю прикуривателя и замене предохранителей Axor.

Расположение блока предохранителей и реле в Mercedes Axor

Главный блок предохранителей и реле в грузовике Mercedes Axor находится в нижней секции приборной панели на стороне пассажира, скрытый за защитной панелью. Это удобное место для быстрой замены предохранителей в случае неисправностей.

Важно отметить, что универсальной схемы для всех моделей тягачей Axor нет. Всегда проверяйте назначение предохранителей на схеме, размещенной на внутренней стороне крышки блока.

Схема расположения компонентов блока предохранителей Mercedes Axor

1. Отсек для запасных предохранителей в Mercedes Axor
2. Основной раздел с предохранителями
3. Секция реле

Схема блока предохранителей и реле в салоне

Расшифровка схемы

Предохранители Mercedes Axor

1. 10А Задние противотуманные фонари, включая прицеп
2. 10А Освещение приборной панели / подсветка кнопок, омыватель фар, корректор фар, монтажный блок — клемма 58
3. 10A Дополнительные сигналы поворота
4. 10A Подъемный люк, радио на 24 В, ручной тормоз — клемма 30
5. 10А Рабочая фара, LSVA (пошлины за тяжелые грузы по грузоподъемности) — клемма 30
6. 10А Резерв
7. 15А Монтажный блок — зажим D+
8. 10А Обогрев зеркал
9. 15А Розетки питания 24 В
10. 10А Тахограф, приборная панель, диагностический порт — клемма 30
11. 20А Розетка питания прицепа — клемма 30
12. 20А Розетка ABS прицепа — клемма 30
13. 10А Салонное освещение, Toll Collect — клемма 30
14. 10А Омыватель фар
15. 10А Генератор, трансмиссия, LSVA (пошлины за тяжелые грузы) — клемма 15
16. 10А Отборы мощности
17. 20А Вентилятор обогрева, кондиционер
18. 5А Приборная панель, радио, телефон, hands-free, факс — клемма 15R
19. 10А Прикуриватель (основной предохранитель прикуривателя Axor)
20. 15А Панель переключателей пассажира
21. 15А Панель переключателей водителя
22. 10А Омыватель стекол, аварийка — клемма 30
23. 10А Ближний свет правая сторона
24. 10А Ближний свет левая сторона
25. 10А Дальний свет правая сторона
26. 10А Дальний свет левая сторона, индикатор дальнего света
27. 10А Задние габариты, стояночный свет, боковые огни слева, розетка прицепа, Toll Collect
28. 10А Задние габариты, стояночный свет, боковые огни справа, розетка прицепа
29. 15А Управление АКПП
30. 10А Двигатель — клемма 15, для опасных грузов (GGVSE): аварийный выключатель
31. 10А Панель водителя, зеркала, блок нейтрализации выхлопа — клемма 15
32. 10А Полный привод, ESP, доп. отопление
33. 10А Омыватель, аварийка, розетка прицепа — клемма 15
34. 10А Тормозные огни, задний ход, розетка прицепа
35. 10А Датчик конденсата, ABS прицепа — клемма 15
36. 15А Дополнительное водяное отопление
37. 10А Омыватель
38. 10А Тахограф, приборы, airbag — клемма 15
39. 10А Клаксон, Toll Collect, диагностика, FleetBoard, распределитель — клемма 15
40. 10А Блокировка дифференциала
41. 10А Обогрев сидений

Реле в блоке Mercedes Axor

• K3 Отключение ABS/BS/EPB
• K4 Реле подогрева стартера/аккумулятора
• К5 D+
• K6 Стоп-сигналы
• K7 Задний ход

Вспомогательные блоки предохранителей

Схема дополнительных секций

Расшифровка дополнительных предохранителей

Секция А1

1. 10А Часы доп. отопления, FleetBoard, Toll Collect — клемма 30
2. 20А Дополнительное отопление
3. 15А Центральный замок
4. 15А Комфортные замки
5. 10А EBS, розетка лампы — клемма 15
6. 15А Розетка 12 В
7. 10А Трансформатор 24/12 В, 8A / 15А Трансформатор 24/12 В, 15A
8. 10А Центральный замок / комфорт, радиоуправление, ретардер
9. 10А Осушитель воздуха
10. 15А Распределитель — клемма 30
11. 15А Блок нейтрализации ОГ — клемма 30
12. 10А Гидроборт
13. 10А АКПП
14. 10А Рабочая фара, ретардер

Секция А2

1. 20А Обогрев лобового стекла
2. 10А Дневные огни
3. 10А Обогрев лобового стекла
4. 10А Охлаждение масла трансмиссии, холодильник / 25А Охлаждение масла Allison
5. 15А Электрогидроусилитель руля — клемма 30
6. 10А Электрогидроусилитель руля — клемма 15
7. 10А Доп. фара
8. 10А Майбах
9. 15А EBS — клемма 30
10. 10А Панель телефона / навигации, мобильный — клемма 30
11. 10А Резерв
12. 10А Панель телефона / навигации, мобильный — клемма 15
13. 20А Обогрев лобового стекла
14. 15А EBS — клемма 30

Некоторые предохранители и реле могут быть размещены за пределами основного блока в зависимости от конфигурации грузовика.

Если вы знаете, как улучшить эту статью о предохранителях Mercedes Axor, делитесь идеями в комментариях.
