Mercedes-Benz Atego: предохранители и реле

Mercedes-Benz Atego 2 выпускался в период с 2004 по 2012 год, включая модели 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годов. С 2013 по 2018 год производился Mercedes Atego 3 второго поколения. В этой статье мы подробно разберём предохранители и реле для Mercedes Atego, включая схемы блоков предохранителей, фотографии расположения и спецификацию. Особое внимание уделим предохранителю прикуривателя, а также ключевым элементам электрической системы грузовика.

Если схемы не соответствуют вашей модели или поколению грузовика Mercedes Atego, ознакомьтесь с дополнительными материалами по электрике.

Расположение блока предохранителей и реле

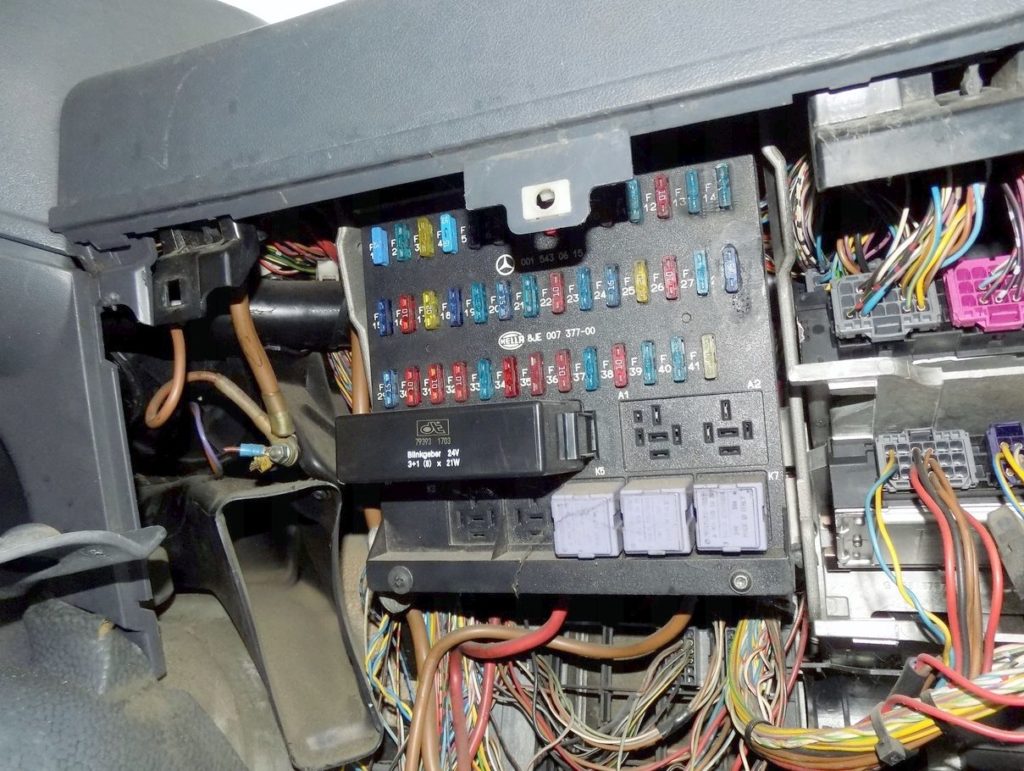

Главный блок предохранителей и реле в Mercedes Atego находится в нижней секции приборной панели на стороне пассажира, скрытый за защитной панелью. Это удобное место для доступа к электрическим компонентам, включая предохранители прикуривателя и другие элементы.

Учтите, что для разных модификаций тягача Mercedes Atego нет универсальной схемы. Проверяйте назначения предохранителей по маркировке на внутренней стороне крышки блока.

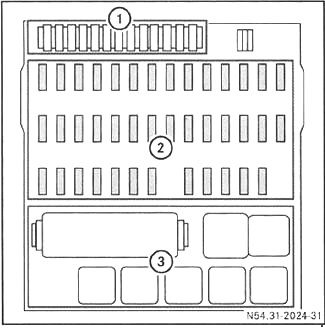

Схема расположения компонентов блока предохранителей

1. Отсек для запасных предохранителей
2. Главный раздел с предохранителями
3. Секция реле

Диаграмма блока

Расшифровка

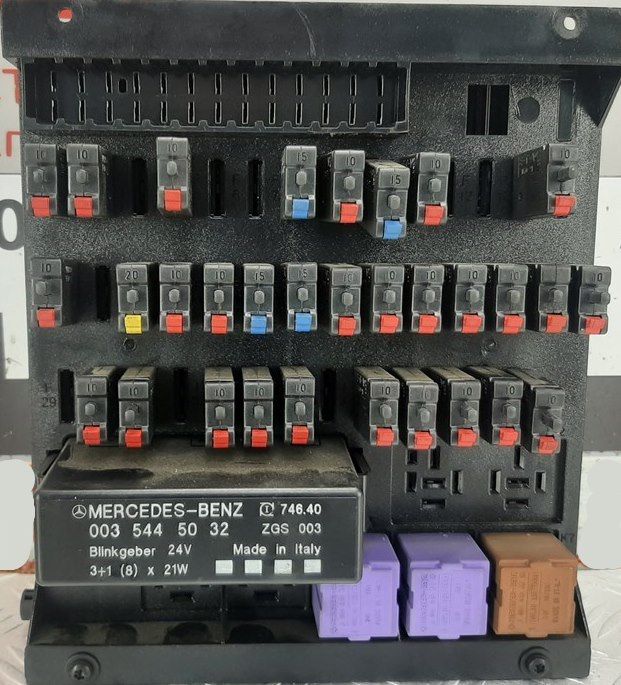

Предохранители в блоке

1. 10А Задние противотуманные огни, включая прицеп
2. 10А Подсветка приборной панели, переключателей, омыватель фар, корректор фар, монтажный блок — клемма 58
3. 10A Дополнительные сигналы поворота
4. 10A Люк в крыше, радио на 24 В, ручной тормоз — клемма 30
5. 10А Рабочие фары, LSVA (система взимания платы за тяжёлые грузы) — клемма 30
6. 10А Резерв
7. 15А Монтажный блок — клемма D+
8. 10А Обогрев боковых зеркал
9. 15А Розетки питания 24 В
10. 10А Тахограф, приборная панель, диагностический порт — клемма 30
11. 20А Розетка прицепа — клемма 30
12. 20А Розетка ABS прицепа — клемма 30
13. 10А Салонное освещение, Toll Collect — клемма 30
14. 10А Омыватель фар
15. 10А Генератор, АКПП, LSVA — клемма 15
16. 10А Отборы мощности
17. 20А Вентилятор печки, кондиционер
18. 5А Приборная панель, радио, телефон, hands-free, факс — клемма 15R
19. 10А Прикуриватель (ключевой элемент для диагностики электрики в Mercedes Atego)
20. 15А Панель переключателей пассажира
21. 15А Панель переключателей двери водителя
22. 10А Омыватель стекла, аварийка — клемма 30
23. 10А Ближний свет правая сторона
24. 10А Ближний свет левая сторона
25. 10А Дальний свет правая сторона
26. 10А Дальний свет левая сторона, индикатор дальнего света
27. 10А Задние габариты, стояночный свет, боковые огни слева, розетка прицепа, Toll Collect
28. 10А Задние габариты, стояночный свет, боковые огни справа, розетка прицепа
29. 15А Управление АКПП
30. 10А Управление двигателем — клемма 15, для опасных грузов: аварийный выключатель
31. 10А Панель двери водителя, зеркала, нейтрализатор выхлопа — клемма 15
32. 10А Полный привод, ESP, дополнительный обогрев
33. 10А Омыватель, аварийка, розетка прицепа — клемма 15
34. 10А Стоп-сигналы, задний ход, розетка прицепа
35. 10А Датчик конденсата, ABS прицепа — клемма 15
36. 15А Дополнительный водяной обогрев
37. 10А Омыватель
38. 10А Тахограф, приборы, airbag — клемма 15
39. 10А Клаксоны, Toll Collect, диагностика, FleetBoard, распределитель — клемма 15
40. 10А Блокировка дифференциала
41. 10А Обогрев сидений

Реле в блоке

• K3 Отключение ABS/BS/EPB
• K4 Реле подогрева стартера/аккумулятора
• К5 Клемма D+
• K6 Стоп-сигналы
• K7 Задний ход

Вспомогательные блоки

Диаграмма

Расшифровка

Секция А1

1. 10А Часы обогрева, FleetBoard, Toll Collect — клемма 30
2. 20А Дополнительный обогрев
3. 15А Центральный замок
4. 15А Комфорт-замки
5. 10А EBS, лампа — клемма 15
6. 15А Розетка 12 В
7. 10А Трансформатор 24/12 В, 8A / 15А Трансформатор 24/12 В, 15A
8. 10А Центральный замок, радиоуправление, ретардер
9. 10А Осушитель воздуха
10. 15А Распределитель — клемма 30
11. 15А Нейтрализатор ОГ — клемма 30
12. 10А Подъёмник
13. 10А Управление АКПП
14. 10А Рабочие фары, ретардер

Секция А2

1. 20А Обогрев лобового стекла
2. 10А Дневные огни
3. 10А Обогрев лобового стекла
4. 10А Охлаждение масла трансмиссии, холодильник / 25А Allison
5. 15А Электрогидроусилитель руля — клемма 30
6. 10А Электрогидроусилитель руля — клемма 15
7. 10А Дополнительная фара
8. 10А Маячок
9. 15А EBS — клемма 30
10. 10А Телефон/навигация — клемма 30
11. 10А Резерв
12. 10А Телефон/навигация — клемма 15
13. 20А Обогрев лобового стекла
14. 15А EBS — клемма 30

Некоторые предохранители и реле могут быть размещены за пределами основного блока в зависимости от комплектации Mercedes Atego.

Предохранители в грузовике Mercedes Atego могут отличаться от стандартных автомобильных по форме, но принцип работы остаётся неизменным. Они делятся на плавкие предохранители и автоматические, обеспечивая защиту электрики от перегрузок.

1. Извлеките предохранитель с помощью плоскогубцев и осмотрите визуально.
2. Если нить перегорела, замените на запасной предохранитель из отсека.
3. Подключите потребители и протестируйте. Если перегорает снова, обратитесь в сервис для проверки электрической системы Mercedes Atego.

1. Выньте автоматический предохранитель.
2. Вдавите штифт (4) в включённое положение (1).
3. Нажмите на фиксатор (3).
   — Если штифт вернётся в выключенное положение (2), предохранитель исправен.
   — Если нет, замените его.
4. Установите штифт в положение (1) и вставьте обратно.
5. Проверьте потребители. При повторном срабатывании посетите автосервис для диагностики электрики.

Если у вас есть идеи по улучшению статьи о предохранителях Mercedes Atego, поделитесь в комментариях.
