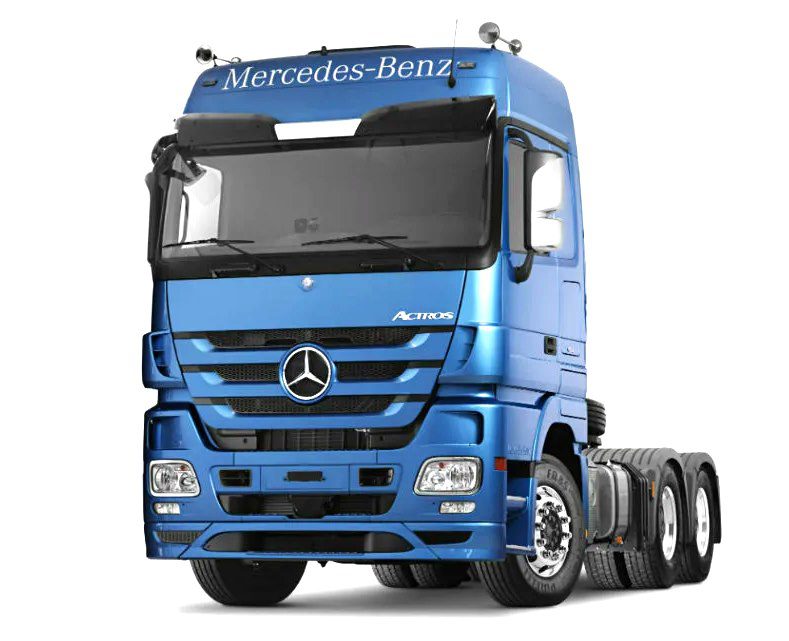

Mercedes-Benz Actros MP3 — это третье поколение грузовиков из линейки Mercedes Actros, в то время как Mercedes Actros MP2 относится ко второму поколению. Период производства MP2: 2003–2007 годы. Для MP3: 2008–2012 годы. Особой популярностью среди них пользуются модели Mercedes-Benz Actros 1844 и 1841. В этой статье мы подробно разберем расположение блока предохранителей и реле для Mercedes Actros MP3 и MP2, включая схему и описание. Особое внимание уделим предохранителю прикуривателя, а также добавим ключевые аспекты, такие как fuse box diagram для грузовиков Actros.
Схемы не подходят или требуется описание другого поколения?
[Описание Mercedes Actros MP1]
[Описание Mercedes Actros MP4]
Блок предохранителей и реле в Mercedes Actros MP2 MP3

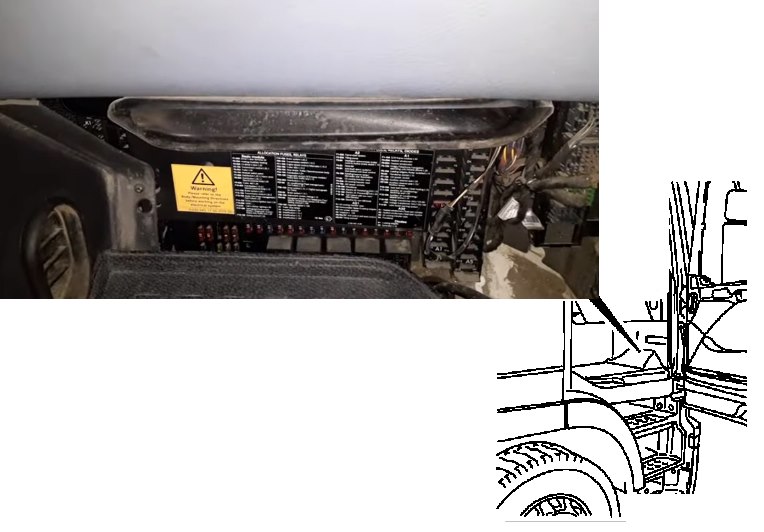

Главный блок с предохранителями и реле расположен внутри кабины, в зоне ног переднего пассажира. Чтобы получить доступ к fuse box Mercedes Actros, снимите защитную панель, зафиксированную по бокам.

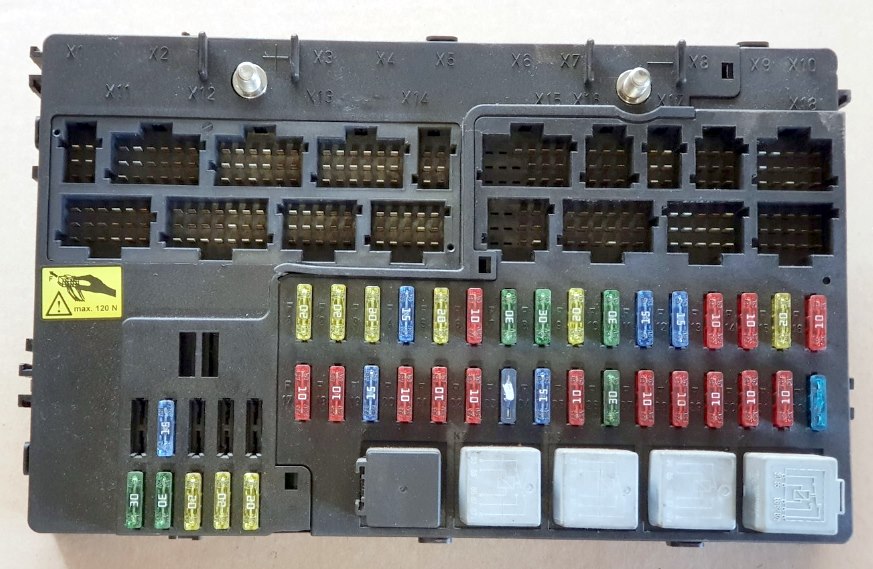

Пример фото расположения блока предохранителей
Важно отметить, что универсального описания для всех версий Mercedes Actros MP2 и MP3 не существует. Функции предохранителей, реле и конструкция блока могут варьироваться в зависимости от года выпуска, комплектации и модели вашего грузовика. Рекомендуем проверять актуальную информацию по схеме на крышке блока предохранителей Mercedes Actros.

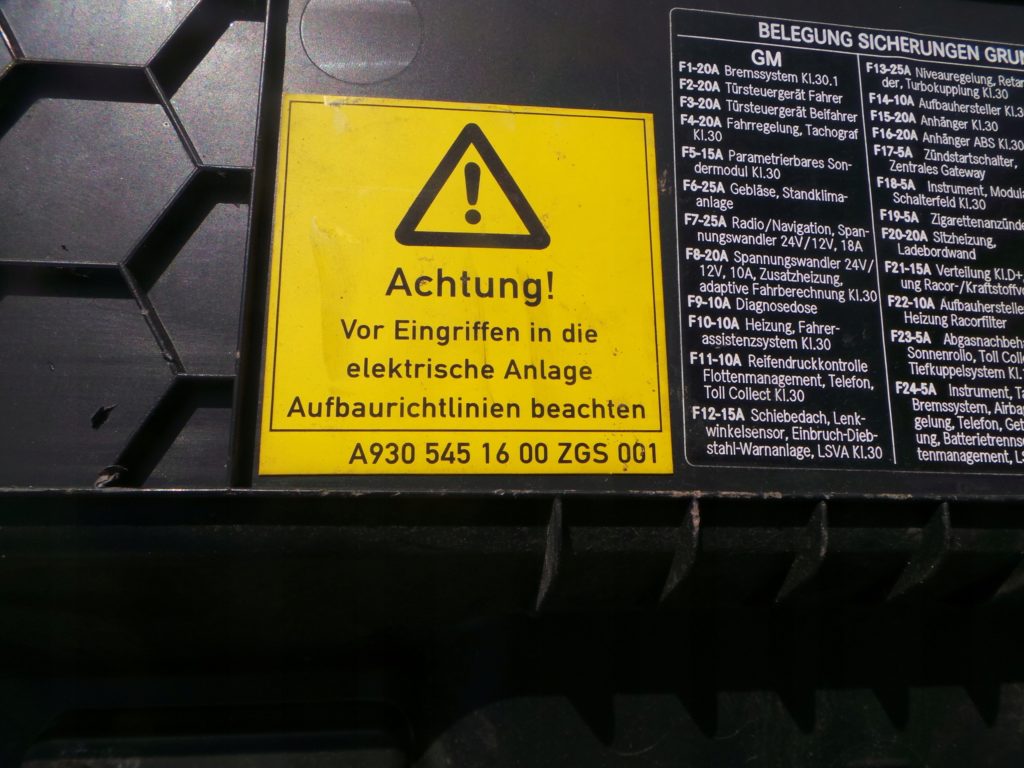

Пример схемы с крышки блока fuse box

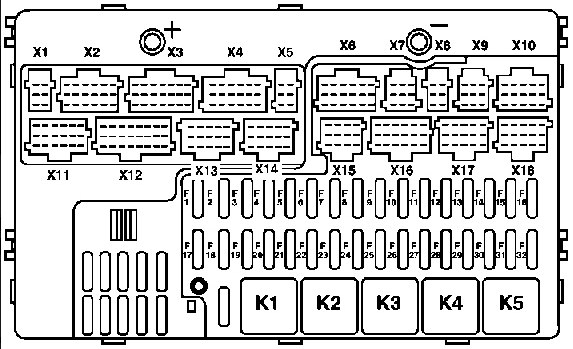

Диаграмма блока предохранителей Mercedes Actros
Расшифровка предохранителей и реле Actros MP2 MP3
Предохранители в блоке
- F1 20А модуль водительской двери, панель климат-контроля, вспомогательный обогреватель (фен)
- F2 20А запасной
- F3 20А модуль пассажирской двери
- F4 15А система переключения передач
- F5 20А 15-контактная розетка для прицепа
- F6 10A панель модульных переключателей MSF
- F7 30A тормоз-ретардер, специальный модуль, сигнализация, холодильник, инвертор
- F8 30A пассажирское сиденье с пневмоподвеской, стояночный кондиционер, маячок, мониторинг давления в шинах
- F9 30A 7-контактная розетка прицепа
- F10 30A круиз-контроль с адаптивным расстоянием, отключатель АКБ, контроль давления шин
- F11 15A электронный блок тормозов
- F12 30A переключатель передач
- F13 20A аудиосистема, телематикс
- F14 10A блок управления FR, замок зажигания
- F15 20А климат-панель
- F16 10A освещение салона, багажник
- F17 10A приборная панель, тахограф, OBD-разъем
- F18 20A люк в крыше
- F19 30A тормозная система
- F20 10A управление АКПП
- F21 10A ECU двигателя, генератор
- F22 10A 7-контактная розетка прицепа
- F23 15А 15- и 7-контактные розетки прицепа
- F24 15А подогрев АКБ, фильтра Racor, клапан осушения
- F25 10A диагностический порт
- F26 30А факельный обогрев, водительское сиденье, кондиционер, lane assist, гидравлика, мотор шторки, освещение отсека, платформа
- F27 20А климат-контроль, телематикс
- F28 10A управление FR
- F29 10A тормоза
- F30 10A SRS, ремни, подушки, приборы
- F31 10A аудио, датчик температуры, 24V прикуриватель (розетка)
- F32 10A 12V прикуриватель
Реле в схеме Mercedes Actros
- К1 — Розетка прицепа
- К2 — Система обогрева
- К3 — Двигатель / Генератор
- К4 — Запасное
- K5 — Реле для прикуривателя
Некоторые предохранители и реле могут быть размещены за пределами основного блока в зависимости от конфигурации.
Если у вас есть дополнения к описанию предохранителей Mercedes Actros MP2 MP3 — делитесь в комментариях.
