Mercedes-Benz 190 W201: предохранители и реле

Mercedes 190 (W201) производился в период с 1983 по 1984, 1985, 1986, 1987, 1989, 1990, 1991, 1992 и 1993 годы, оснащался как бензиновыми, так и дизельными моторами. В этой статье мы подробно разберем предохранители и реле для Mercedes 190 W201, включая схемы блоков предохранителей Mercedes W201, иллюстрации с фотографиями, указание на расположение блоков предохранителей и реле. Особое внимание уделим предохранителю прикуривателя Mercedes 190.

Функции предохранителей и реле в Mercedes 190 W201 могут варьироваться в зависимости от года выпуска автомобиля и комплектации. Рекомендуем проверять назначение по схемам на крышке вашего блока предохранителей Mercedes W201.

Пример схемы расположения предохранителей с крышки блока Mercedes 190 W201

Расположение блоков предохранителей и реле Mercedes 190 W201

В моторном отсеке Mercedes 190 W201 предусмотрено два блока: основной блок предохранителей Mercedes 190 и дополнительный блок реле W201.

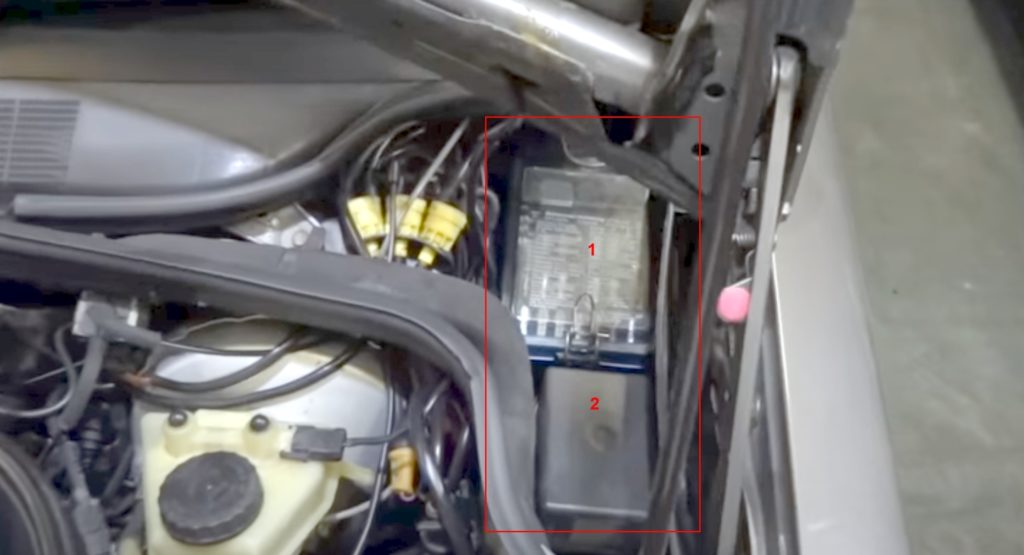

Схема расположения блоков предохранителей под капотом Mercedes 190

Описание расположения

Основной блок предохранителей и реле Mercedes W201
Дополнительный блок реле Mercedes 190 W201

Основной блок предохранителей и реле Mercedes 190 W201

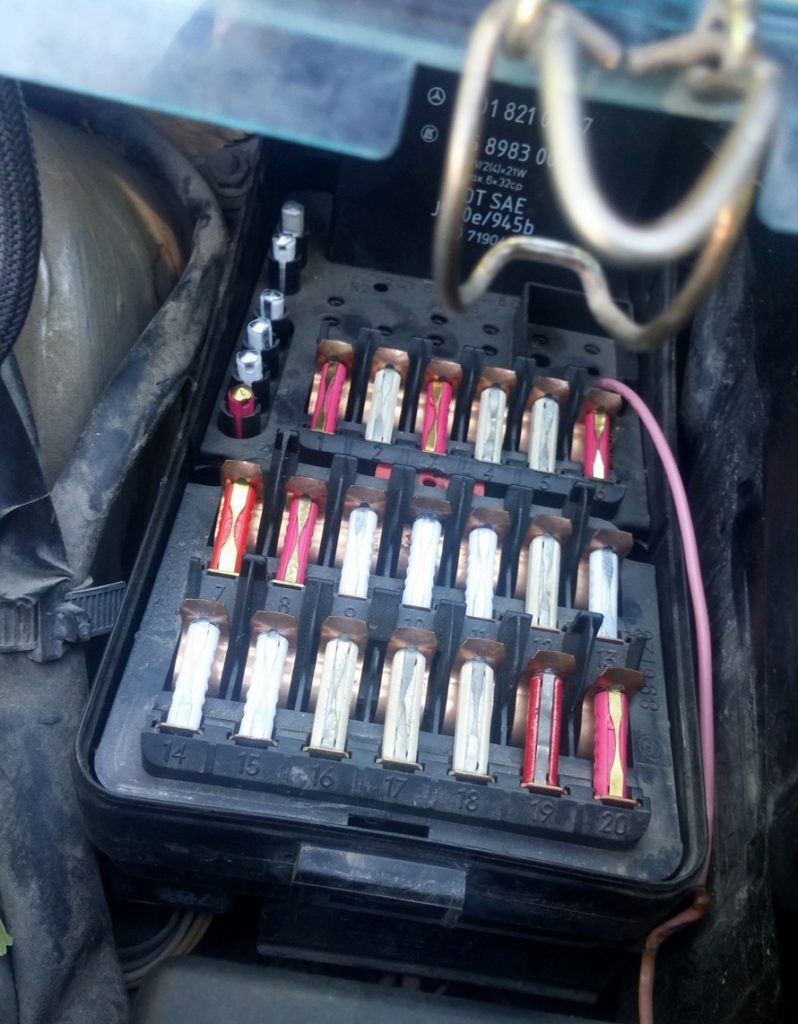

Фото блока предохранителей под капотом Mercedes 190

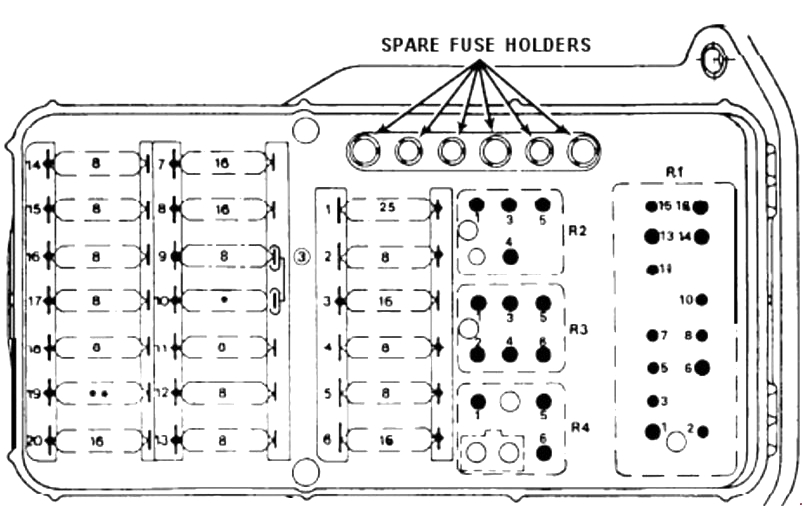

Схема предохранителей блока Mercedes 190 W201

Назначение предохранителей и реле в блоке Mercedes 190 W201

1	8/16/25A Вентилятор отопителя, реле включения дополнительного вентилятора кондиционера (обмотка)
2	8A Карбюратор (реле подогрева впускного коллектора, обмотка)
2	Вентилятор отопителя, реле включения дополнительного вентилятора кондиционера
3	16A Вентилятор отопителя, реле включения дополнительного вентилятора кондиционера
4	8A Правая фара дальний свет, контрольная лампа дальнего света и аварийный свет
5	8A Левая фара дальний свет
6	16A Обогрев заднего стекла, комбинированное реле
7	16A Стеклоподъемник передний левый, задний правый
8	16A Стеклоподъемник передний правый, задний левый
9	8A ABS, лампы стоп-сигнала, лампы заднего хода, круиз-контроль, комбинация приборов, предупреждающие индикаторы, электромагнитный клапан автоматической коробки передач
10	8/16A Противоугонная система, вспомогательный вентилятор/вентилятор системы охлаждения, круиз-контроль, электронная система управления двигателем, подогрев сидений, ортопедические сидения, внешние зеркала заднего вида с обогревом, электропривод правого наружного зеркала, тахометр, стеклоочиститель и омыватель, обогрев жиклеров стеклоомывателя, датчик внешней температуры
11	8A Звуковой сигнал, указатели поворота, Tempmatic, система оповещения
12	8A Противоугонная система, антенна, задний плафон освещения салона, центральный замок, радио, электропривод сидений, реле стеклоподъемника
13	8A Диагностический разъем, аварийная сигнализация, автоматическая антенна, радио, CD плеер, освещение багажника, система оповещения, часы, передний плафон освещения салона
14	8A Подсветка комбинации приборов, подсветка центральной консоли, стеклоочиститель и омыватель фар, правые габаритные огни, освещение номерного знака
15	8A Левые габаритные огни, освещение номерного знака
16	8A Передние противотуманные фары, задний противотуманный фонарь
17	8A Правый ближний свет
18	8A Левый ближний свет
19	16A Прикуриватель, радио, обогрев заднего стекла, люк, освещение перчаточного ящика
20	16A Стеклоочиститель и омыватель, стеклоочиститель и омыватель фар, фары
Реле в блоке предохранителей Mercedes W201
R1	Комбинированное реле (Обогрев заднего стекла, таймер, стеклоочиститель и омыватель, аварийная сигнализация, указатели поворота)
R2	Реле стеклоподъемников
R3	Реле вентилятора
R4	Реле OVP

Предохранитель прикуривателя Mercedes 190 W201 — это номер 19.

Дополнительный блок реле Mercedes 190 W201

Этот блок реле Mercedes W201 размещен в непосредственной близости от основного блока предохранителей и также защищен крышкой.

Вариант 1

Схема блока реле вариант 1 Mercedes 190

Обозначения реле в блоке

A	Реле комфорта
B	Стеклоподъемники, Электропривод сидений
C	K3 = Нагреватель впускного коллектора K8 / 1 = двойной дополнительный вентилятор K9 = дополнительный вентилятор K12 = Круиз-контроль, отсечка топлива
D	Реле очистителя фар
E	K12 / 1 = Круиз-контроль K17 / 1 = отсечка топлива K17 / 2 = отсечка топлива с отсечкой отсечки

Вариант 2

Схема блока реле вариант 2 Mercedes 190 W201

Расшифровка реле в блоке вариант 2

A	K24 = реле комфорта (США) F12 = дополнительный блок предохранителей, дополнительный нагреватель
B	F22 / 1 = дополнительный блок предохранителей, вентилятор, прицепное устройство, подогрев сидений (AHV / SIH)
C	K9 = дополнительный вентилятор K12 = Круиз-контроль, отсечка топлива
D	K2 = Омыватель фар
E	K3 / 1 = Нагреватель впускного коллектора (PSV)
F	F14 = дополнительный блок предохранителей, система безопасности (EDW) K12 / 1 = отключение давления наддува круиз-контроля K35 = обогрев кислородного датчика
