Семейный минивэн Mazda MPV второго поколения производился с 1999 по 2006 годы, включая модели 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годов выпуска. Автомобиль оснащался как бензиновыми, так и дизельными моторами. За период выпуска автомобиль подвергся двум рестайлингам. Поскольку Mazda MPV поставлялась на рынки разных стран, встречаются варианты с левым и правым рулем. В этой публикации мы разберём расположение блоков предохранителей и реле Mazda MPV 2 поколения, предоставим схемы предохранителей, фото блоков предохранителей Mazda MPV и их точное размещение для удобного ремонта и диагностики.
В зависимости от конкретного года выпуска и региона комплектации, функции предохранителей и реле в блоках могут отличаться. Рекомендуем проверять информацию по вашим собственным схемам Mazda MPV.
Блок предохранителей в салоне

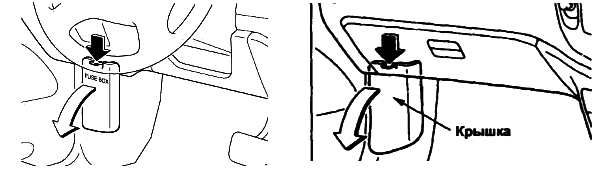

Этот блок размещён на левой стойке, под приборной панелью, за съёмной защитной панелью.
Руль слева Руль справа

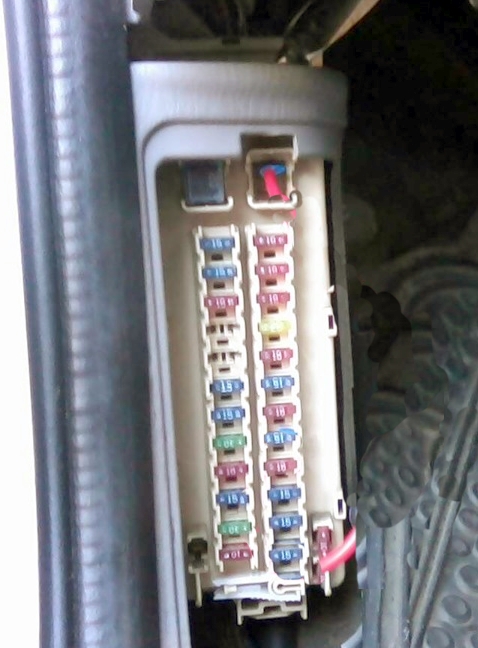

Фото — пример доступа

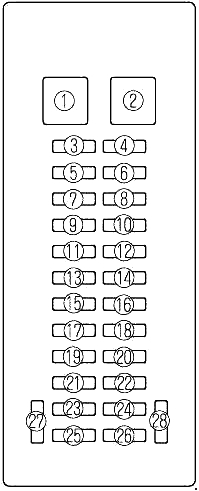

Диаграмма блока
Расшифровка предохранителей
| 1 | 20А WIPER — 1999-2001: Стеклоочиститель и омыватель |
| 30А P. WIND — 2002-2005: Стекло подъемники | |
| 40А P. WIND — 2006: Стекло подъемники | |
| 2 | 30А P. WIND — 1999-2001: Стекло подъемники |
| 20А WIPER — 2002-2006: Стеклоочиститель и омыватель | |
| 3 | 15А SUN ROOF — Люк |
| 4 | 10А R.WIP — Задний стекло очиститель и омыватель |
| 5 | 15А SEAT — 1999-2001: Сиденье |
| 20А SEAT — 2002-2006: Сиденье | |
| 6 | 10А M.DEF — Обогрев зеркал |
| 7 | 10А A/C — Кондиционер |
| 8 | 10А DRL — Дневные ходовые огни |
| 9 | Резерв |
| 10 | 20А H/CLEAN — Омыватель фар |
| 11 | Резерв |
| 12 | 10А HAZARD — Аварийная сигнализация |
| 13 | 10А ROOM — 1999-2001: Освещение салона, обогрев багажного отделения |
| 10А ROOM — 2002-2006: Освещение салона, обогрев багажного отделения | |
| 14 | 15А AUX POWER — 1999-2001: Разъем аксессуаров |
| 25А AUX POWER — 2002-2006: Разъем аксессуаров | |
| 15 | 15А CLOSER LH — 1999-2001: Левая сдвижная дверь |
| 20А CLOSER LH — 2002-2006: Левая сдвижная дверь | |
| 16 | 10А AUDIO — Аудиосистема |
| 17 | 30А D.LOCK — Центральный замок |
| 18 | 30А P/SEAT — 2002-2006: Электропривод сидений |
| 19 | 10А ENGINE — Блок управления двигателем |
| 20 | 10А METER — Комбинация приборов |
| 21 | 15А STOP — Лампы стоп — сигналов |
| 22 | 15А CLOSER RH — 1999-2001: Правая сдвижная дверь |
| 20А CLOSER RH — 2002-2006: Правая сдвижная дверь | |
| 23 | 30А ACC.DELAY — Реле стекло подъемников |
| 24 | 15А METER — Комбинация приборов, замок зажигания |
| 25 | 10А ST. SIGN — Сигнал стартера |
| 26 | 15А CIGAR — 1999-2001: Прикуриватель |
| 25А CIGAR — 2002-2006: Прикуриватель | |
| 27 | Резерв |
| 28 | Резерв |
За работу прикуривателя в Mazda MPV отвечает предохранитель под номером 26 в салонном блоке.
Блоки предохранителей под капотом

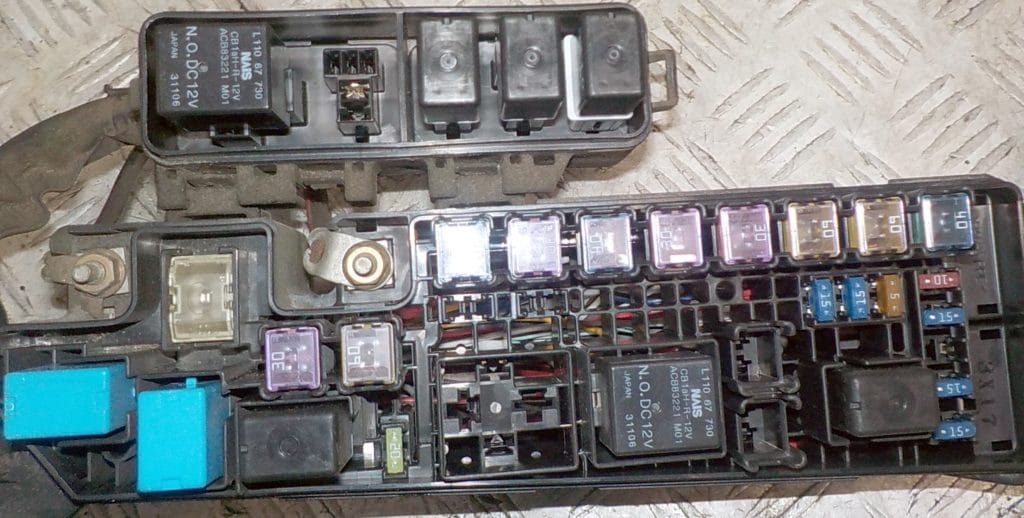

В моторном отсеке Mazda MPV, слева от аккумулятора в подкапотном пространстве, расположены основной блок предохранителей и дополнительный блок с реле для системы электрики.
Основной блок подкапотный

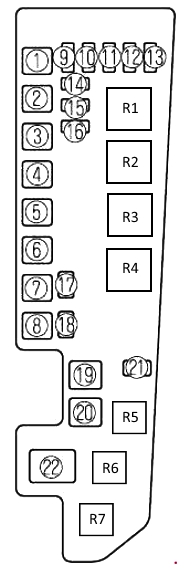

Диаграмма предохранителей
Описание предохранителей в основном блоке
| 1 | 40А DEFOG — Обогрев заднего стекла |
| 2 | 60А BTN — Предохранители: STOP, HAZARD, ROOM, D.LOCK и DRL |
| 3 | 30А COOLING FAN 1 — 1999-2001: Вентилятор системы охлаждения |
| 60А ABS — 2002-2006: АБС | |
| 4 | 40А HEATER — 1999-2001: Отопитель |
| 30А FAN1 — 2002-2006: Вентилятор системы охлаждения | |
| 5 | 30А R.HEAT — 1999-2001: Задний обогреватель |
| 30А FAN2 — 2002-2006: Вентилятор системы охлаждения | |
| 6 | 40А IG KEY1 — 1999-2001: Предохранители: METER, ENGINE и WIPER |
| 40А HEATER — 2002-2006: Отопитель | |
| 7 | 40А IG KEY2 — 1999-2001: Предохранители: A/C, P.WIND, SUN ROOF и R.WIP |
| 30А R.HEAT — 2002-2006: Задний отопитель | |
| 8 | 30А COOLING FAN 2 — 1999-2001: Вентилятор системы охлаждения |
| 40А IG KEY2 — 2002-2006: Предохранители: A/C, P.WIND, SUN ROOF и R.WIP | |
| 9 | 10А A/C — Кондиционер |
| 10 | 15А TAIL — Габаритные огни |
| 11 | 15А AC PWR — 2002-2006: Инвертер |
| 12 | 15А HORN — Звуковой сигнал |
| 13 | 15А FOG — Противотуманный свет |
| 14 | 5А EEC 2002-2006: Защита различных дополнительных элементов |
| 15 | 15А HEAD L — Левая фара |
| 16 | 15А HEAD R — Правая фара |
| 17 | Резерв |
| 18 | Резерв |
| 19 | 60А ABS — 1999-2001: АБС |
| 60А IG KEY1 — 2002-2006: Предохранители: METER, ENGINE и WIPER | |
| 20 | 30А EGI INJ — Блок управления двигателем |
| 21 | 20А FUEL PUMP — 2002-2006: Топливный насос |
| 22 | 120А MAIN — Главный предохранитель |
Функции реле в блоке
| R1 | Реле кондиционера |
| R2 | Реле топливного насоса |
| R3 | Главное реле |
| R4 | Реле обогрева заднего стекла |
| R5 | Реле фар |
| R6 | Реле звукового сигнала |
| R7 | Реле габаритных огней |
Дополнительный блок реле
Схема реле
Расшифровка реле
- реле вентилятора конденсатора
- реле охлаждающего вентилятора
- резерв
- реле передних противотуманных фар
Если у вас есть вопросы по предохранителям и реле Mazda MPV или идеи по улучшению статьи — оставляйте отзывы в комментариях.
