Mazda Demio DW: Предохранители и реле

Mazda Demio DW (первое поколение) производилась в период с 1996 по 2003 год, включая 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 годы, с кодами кузова DW3W и DW5W. В ходе выпуска эта модель подверглась обновлению. Автомобиль Mazda Demio DW экспортировался по всему миру и также известен как Mazda 121. В этой статье мы подробно разберем предохранители и реле для Mazda Demio DW3W и DW5W, включая схемы расположения блоков, их назначение и ключевые элементы, такие как предохранитель прикуривателя, блок предохранителей в салоне, подкапотный блок и реле.

Актуальные функции предохранителей и реле указаны на самом блоке или его крышке. Всегда проверяйте маркировку для точности.

Блок предохранителей в салоне Mazda Demio DW

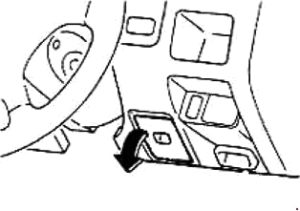

Блок предохранителей в салоне расположен под пластиковой крышкой в нижней секции приборной панели, близко к рулевой колонке.

Пример схемы, нанесенной на крышку блока предохранителей Mazda Demio DW

Схема блока предохранителей в салоне

Расшифровка предохранителей салонного блока Mazda Demio DW

A	40А HEATER — Электродвигатель вентилятора обогрева салона
В*	30А FAN — Вентилятор радиатора системы охлаждения двигателя
В**	15А P.WIND — Электропривод оконных стекол
С*	15А HAZARD — Система аварийной сигнализации
C**	15А CIGAR — Розетки для прикуривателя и дополнительных устройств, часы, аудиосистема, регулировка зеркал
D*	20А DEFOG — Обогрев заднего стекла
E*	10А M.DEF — Обогрев боковых зеркал
E**	10А ILLUMI — Габаритные огни, подсветка номерного знака, парковочные фонари, освещение панели приборов
F	40А ABS — Антиблокировочная система тормозов
G*	15А SUN ROOF — Электропривод люка в крыше
G**	20А WIPER — Стеклоочистители и омыватель лобового стекла
H*	15А A/C — Кондиционер воздуха
H**	20А DEFOG — Обогрев заднего стекла
I*	20А WIPER — Стеклоочистители и омыватель
I**	15А SUN ROOF — Люк в крыше
J	30А P.WIND — Электропривод передних окон
K	30А P.WIND — Электропривод задних окон
L	10А R.WIP — Стеклоочиститель и омыватель задней двери
М	15А METER — Приборная панель, фонари заднего хода, указатели поворотов
N	15А ENGINE — Электронная система управления мотором
O*	15А CIGAR — Розетки прикуривателя и аксессуаров, часы, магнитола, управление зеркалами
O**	30А FAN — Вентилятор охлаждения
Р*	10А ILLUMI 1 — Габариты, подсветка номерного знака, парковочные огни, панель приборов
P**	15А HAZARD — Аварийные огни
Q*	10А ILLUMI 2 — Габариты, подсветка номера, стояночные огни, освещение приборов
Q**	20А A/C — Система кондиционирования
R	20А AD FAN — Вентилятор кондиционера
S	20А TAIL — Габаритные огни, предохранитель подсветки, передние противотуманки
T	20А D.LOCK — Центральный замок дверей
U	10А STOP — Освещение багажника, стоп-сигналы, сигнальный клаксон
V	10А ROOM — Домашнее освещение, динамики, EGIC/U, подсветка багажника

* — Модели с рулем слева (LHD)

** — Модели с рулем справа (RHD)

Предохранитель для прикуривателя и розеток в Mazda Demio DW маркируется как CIGAR с номиналом 15А.

Подкапотный блок предохранителей Mazda Demio DW

Этот блок размещен в моторном отсеке слева от аккумуляторной батареи.

Вариант 1 схемы подкапотного блока

Вариант 2 схемы подкапотного блока

Расшифровка обозначений подкапотных предохранителей Mazda Demio DW

ABS — Система антиблокировки тормозов
HEAD — Основные фары
INJ — Инжекторная система подачи топлива
MAIN — Основной предохранитель цепей
IG KEY — Прикуриватель, запуск двигателя, приборы, задний омыватель, обогрев стекла, стеклоочистители, люк, стеклоподъемники, кондиционер
BTN — Освещение интерьера, центральный замок, стоп-огни, габариты
HEATER — Система обогрева салона

Реле в Mazda Demio DW

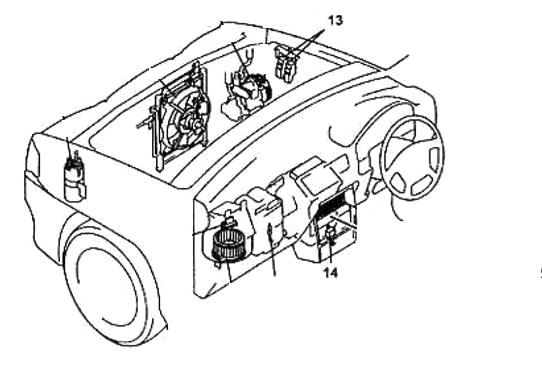

Некоторые реле размещены отдельно от основных блоков предохранителей, например:

13 — Реле кондиционера и вентилятора конденсора
14 — Реле вентилятора обогревателя.

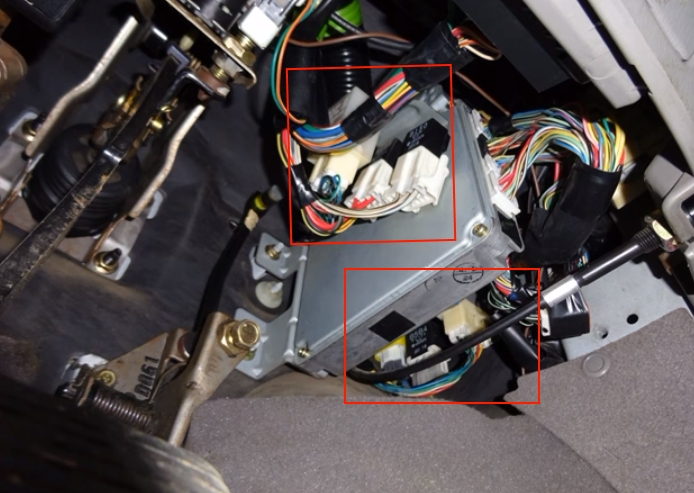

Реле стеклоочистителя интегрировано в рукоятку управления. Другие реле находятся в салоне под приборной панелью.

Подробную информацию о размещении реле в Mazda Demio DW можно найти в соответствующем видео.

Это полное руководство по предохранителям и реле Mazda Demio DW. Если у вас есть дополнения или вопросы по схемам, блокам предохранителей или реле, поделитесь в комментариях.
