Полноприводный SUV Mazda CX-9 выпускается в двух поколениях с 2007 года. Модель Mazda CX-9 TB первого поколения предлагалась на рынках в период с 2008 по 2016 годы, включая 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016. Второе поколение Mazda CX-9 TC производится с 2017 года по настоящее время, охватывая 2017, 2018, 2019, 2020, 2021 годы и далее. В этой статье вы получите подробное описание предохранителей и реле Mazda CX-9, включая схемы блоков предохранителей, их расположение для обоих поколений кроссовера. Мы также выделим предохранители прикуривателя Mazda CX-9, чтобы упростить диагностику и ремонт электрики.
Конфигурация блоков предохранителей и реле, а также их количество могут варьироваться в зависимости от года выпуска и комплектации Mazda CX-9. Рекомендуем проверять по вашим собственным схемам; при необходимости обратитесь к официальному дилеру Mazda для точной информации.
Блок предохранителей в салоне Mazda CX-9
Первое поколение

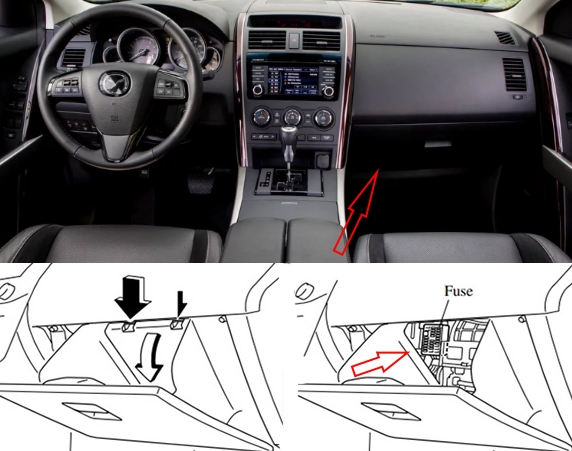

Блок расположен под приборной панелью за перчаточным ящиком. Для доступа снимите защитную крышку, ориентируясь на указанную стрелку.

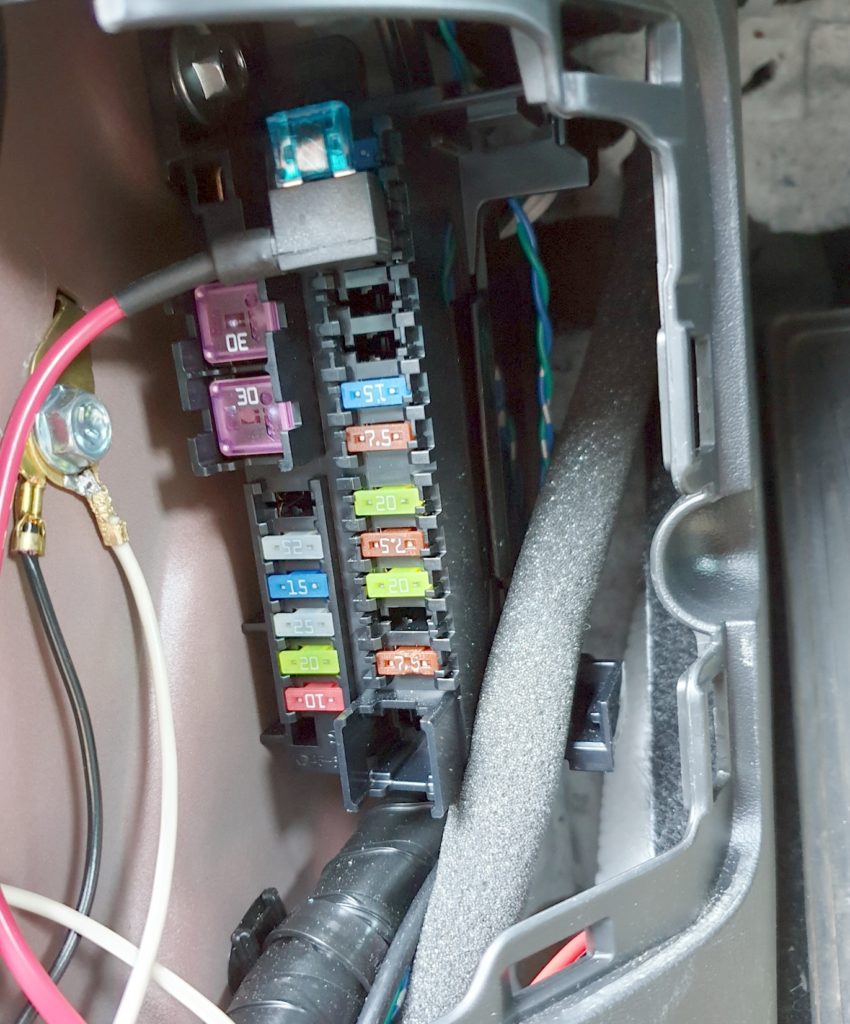

Фотография блока предохранителей в салоне Mazda CX-9

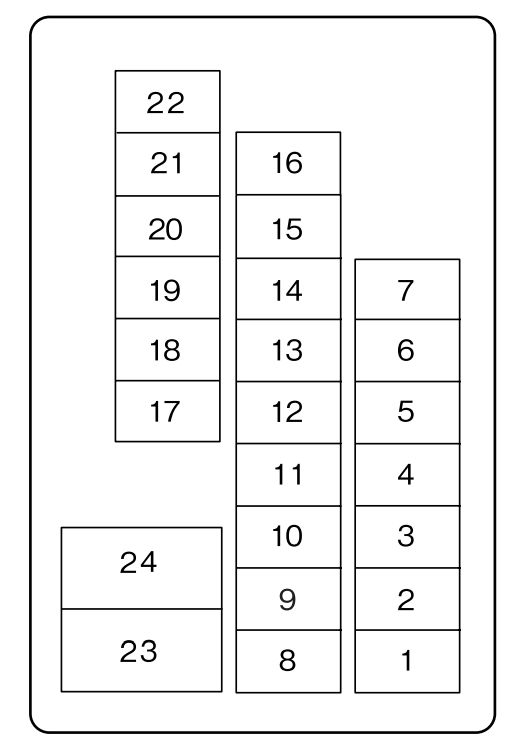

Схема предохранителей салонного блока
Расшифровка предохранителей и реле
| 1 | 15А OUTLET FR — Передняя розетка для аксессуаров, прикуриватель Mazda CX-9 |
| 2 | 7,5А MIRROR — Система управления зеркалами |
| 3 | Резерв |
| 4 | 10А METER — Комбинация приборов |
| 5 | 7,5А SAS — Системы ABS и подушки безопасности |
| 6 | 7,5А ENG.IGA — ЭБУ двигателя |
| 7 | 7,5А STA — Зажигание |
| 8 | Резерв |
| 9 | 7,5А A/C — Кондиционер |
| 10 | 15А R.WIPER — Задний стеклоочиститель и омыватель |
| 11 | TRAILER — Прицепное устройство |
| 12 | 20А P.LIFT GATE — Электропривод задней двери |
| 13 | 15А SUNROOF — Солнцезащитный люк |
| 14 | 10А AUDIO — Аудиосистема |
| 15 | 10А M.DEF — Подогрев зеркал |
| 16 | 25А P/W — Пассажирские стеклоподъемники |
| 17 | 10А TAIL — Габаритные огни и задние фонари |
| 18 | 10А ILLUMI — Освещение панели приборов |
| 19 | 7,5А INJ — Инжекторная система двигателя |
| 20 | Резерв |
| 21 | OUTLET CTR — Центральная розетка аксессуаров |
| 22 | OUTLET RR — Задняя розетка аксессуаров |
| 23 | 30А WIPER — Передний стеклоочиститель и омыватель |
| 24 | 30А P.WIND — Водительские стеклоподъемники |
За функционирование прикуривателя в Mazda CX-9 отвечают предохранители с маркировкой OUTLET.
Второе поколение
Блок размещен под защитной панелью на левой стороне, у ноги водителя.

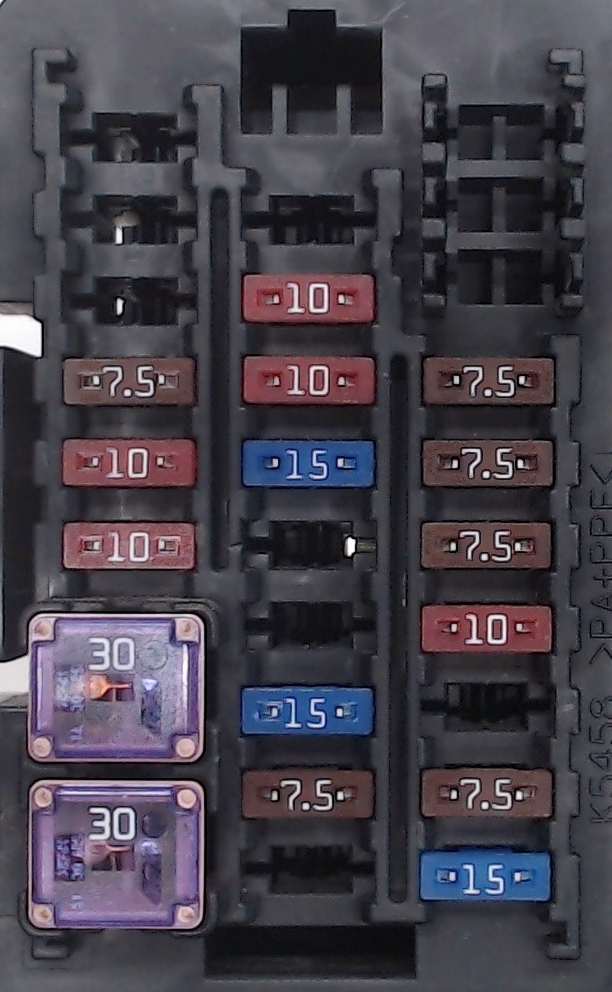

Фото — пример расположения блока предохранителей в салоне Mazda CX-9

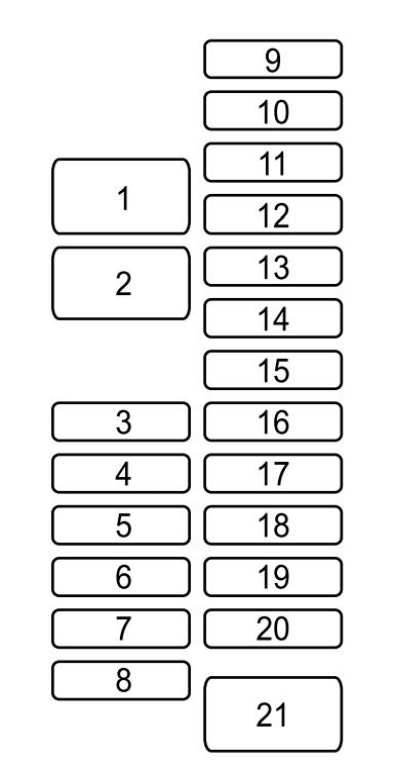

Схема блока предохранителей салона
Расшифровка предохранителей
| 1 | 30А P.SEAT D — Электрорегулировка водительского сиденья (для определенных комплектаций Mazda CX-9) |
| 2 | 30А P.WINDOW 3 — Электростеклоподъемники |
| 3 | 15А R.OUTLET3 — Дополнительные розетки питания в Mazda CX-9 |
| 4 | 25А P.WINDOW 2 — Электростеклоподъемники |
| 5 | 20А PLG — Электропривод задней двери |
| 6 | 25А D.LOCK — Центральный замок |
| 7 | 20А SEAT WARM — Подогрев сидений (для определенных версий) |
| 8 | 15А SRS2/ESCL — Системы пассивной безопасности и подушки |
| 9 | 10А SUNROOF — Люк в крыше (для определенных комплектаций) |
| 10 | 10/15А INTERIOR2 — Аудиосистема Mazda CX-9 |
| 11 | 7,5А ENG+BB — ЭБУ двигателя |
| 12 | 7,5А MIRROR — Электропривод зеркал |
| 13 | 7,5А AT IND — Индикатор АКПП |
| 14 | 15А F.OUTLET — Прикуриватель и розетки в Mazda CX-9 |
| 15 | 15А R.OUTLET1 — Задние розетки (для определенных версий) |
| 16 | Резерв |
| 17 | 7,5А M.DEF — Подогрев боковых зеркал |
| 18 | Резерв |
| 19 | 15A AUDIO3 — Аудиосистема |
| 20 | Резерв |
| 21 | 30А P.SEAT Р — Электрорегулировка пассажирского сиденья |
Предохранители прикуривателя в Mazda CX-9 отмечены как OUTLET на 15А и находятся под номерами 3, 14, 15. Кроме того, в подкапотном блоке может быть дополнительный предохранитель и реле для розеток питания.
Блоки предохранителей под капотом Mazda CX-9
В обоих поколениях этот блок установлен слева в моторном отсеке, рядом с аккумулятором.
Первое поколение

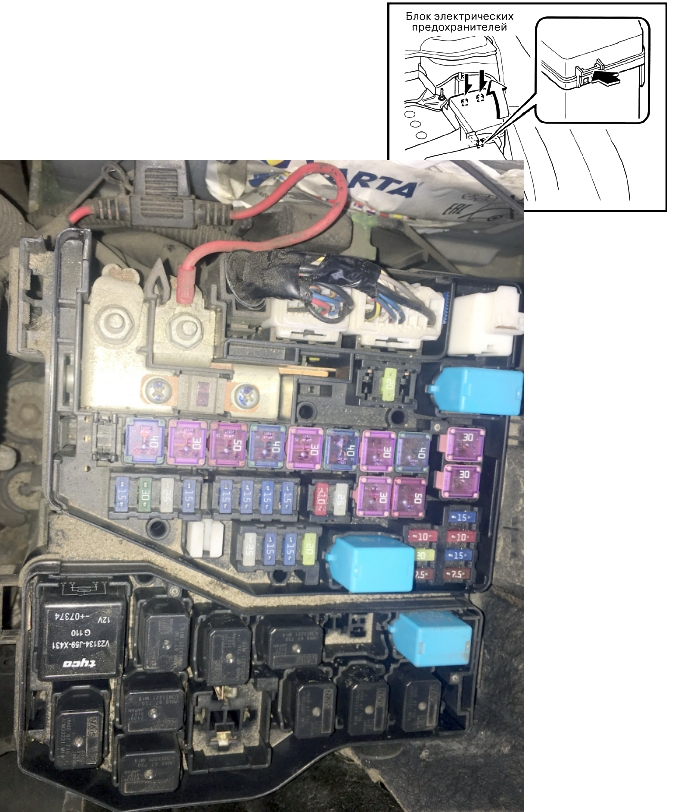

Пример расположения блока под капотом

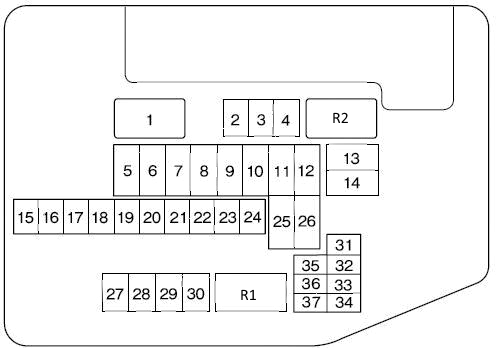

Схема подкапотного блока
Назначение предохранителей
| 1 | 150А MAIN — Основная защита электрических цепей Mazda CX-9 |
| 2 | 20А ENGINE — ЭБУ двигателя |
| 3 | 40А R HEATER — Задний обогреватель |
| 4 | 40А P.SEAT R — Правое сиденье с электроприводом |
| 5 | 50А HEATER — Обогреватель |
| 6 | 40А IGKEY2 — Защита цепей зажигания |
| 7 | 30/40А FAN1 — Вентилятор радиатора |
| 8 | 40А P.SEAT L — Левое сиденье с электроприводом |
| 9 | 30А DEFOG — Обогрев заднего стекла |
| 10 | 40А BTN — Защита различных цепей |
| 11 | 30А FUEL PUMP — Топливный насос |
| 12 | 30А IGKEY1 — Защита цепей зажигания |
| 13 | 15А FOG — Противотуманки |
| 14 | 30А ABS (SOL) — Электромагнит ABS |
| 15 | 25А D/L — Центральный замок |
| 16 | 15А ROOM — Внутреннее освещение |
| 17 | 15А OUTLET CTR — Центральная розетка для аксессуаров Mazda CX-9 |
| 18 | 25А ACC — Электрическая розетка питания |
| 19 | 15А AC PWR — Люк и инвертор |
| 20 | 15А S.WARM — Подогрев сидений |
| 21 | 10А A.CMAG — Кондиционер |
| 22 | 25А BOSE — Аудиосистема BOSE (если установлена) |
| 23 | 30/40А FAN 2 — Вентилятор радиатора |
| 24 | 50А ABS — Антиблокировочная система |
| 25 | 25А IGCOIL — Зажигание |
| 26 | 15А H/L LOW L — Левая ближняя фара |
| 27 | 15А H/L LOW R — Правая ближняя фара |
| 28 | 20А H/L HIGH — Дальний свет |
| 29 | 15А HAZARD — Аварийная сигнализация |
| 30 | 10А ENG+B — РСМ-модуль |
| 31 | 15А HORN — Гудок |
| 32 | 7,5А STOP — Стоп-сигналы |
| 33 | 10A EG I INJ — ЭБУ двигателя |
| 34 | 20A ENG BAR — Датчики воздуха и EGR |
| 35 | 7,5A ENG BAR2 — РСМ-модуль |
- R1 FUEL PUMP RELAY — Реле топливного насоса Mazda CX-9
- R2 EGI MAIN RELAY — Главное реле ЭБУ двигателя
Дополнительные реле и предохранители могут быть размещены отдельно, например, дополнительный блок реле справа в подкапотном пространстве.
Второе поколение

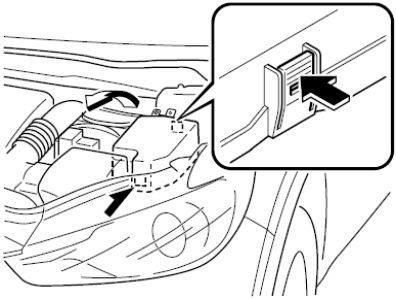

Фото — пример доступа к блоку под капотом

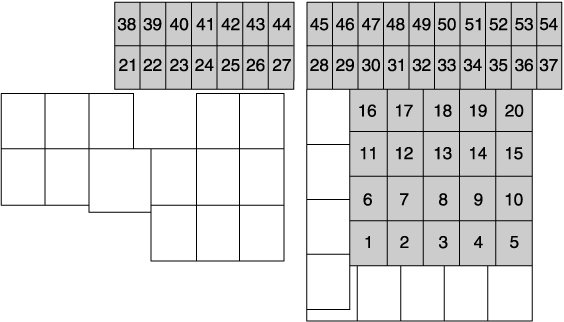

Схема блока предохранителей под капотом
Расшифровка предохранителей
| 1 | 20A WIPER.DEI — Антиобледенение щеток стеклоочистителя |
| 2 | 30A IG2 — Защита различных электрических цепей Mazda CX-9 |
| 3 | 30A INJECTOR — Впрыск топлива и ЭБУ двигателя |
| 4 | Резерв |
| 5 | 30А P. WINDOW 1 — Электростеклоподъемники |
| 6 | 30A W. SEAT — Электросиденья |
| 7 | Резерв |
| 8 | 20А EVVT — Впускные клапаны двигателя |
| 9 | 40А DEFOG — Обогрев заднего стекла |
| 10 | 20А Рулевое колесо с подогревом |
| 11 | 40А R.HEATER — Кондиционер задний |
| 12 | 20А EPB L — Электропарковочный тормоз (левый) |
| 13 | 40А AUDIO — Аудиосистема |
| 14 | 20А EPB R — Электропарковочный тормоз (правый) |
| 15 | 40А ENG.MAIN — Главное питание двигателя |
| 16 | 50А ABS/DSC M — ABS и DSC |
| 17 | 50А CABIN.+B — Защита салонных цепей |
| 18 | 20А WIPER — Передний стеклоочиститель |
| 19 | 40А HEATER — Кондиционер |
| 20 | Резерв |
| 21 | 7,5А ENGINE.IG1 — ЭБУ двигателя |
| 22 | 15А C/U IG1 — Защита цепей |
| 23 | 15А H/L LOW L — Левая фара ближний свет |
| 24 | 15А H/L LOW R — Правая фара ближний свет |
| 25 | 15А ENGINE3 — ЭБУ двигателя |
| 26 | 15А ENG1NE2 — ЭБУ двигателя |
| 27 | 15А ENG1NE1 — ЭБУ двигателя |
| 28 | 15А AT — АКПП и замок зажигания |
| 29 | 20А H/CLEAN — Омыватель и очиститель фар Mazda CX-9 |
| 30 | 7,5А A/C — Кондиционер |
| 31 | 15А AT PUMP — Насос АКПП |
| 32 | 10А STOP — Стоп-сигналы |
| 33 | 15А R.WIPER — Задний стеклоочиститель, охранная система |
| 34 | 20А H/L HI — Дальний свет фар |
| 35 | 15А H/L LOW R2 — Правая фара ближний свет (дополнительно) |
| 36 | 15А FOG — Противотуманные фары (если предусмотрено) |
| 37 | 7,5А ENG.+B — ЭБУ двигателя |
| 38 | 7,5А AUDIO2 — Аудиосистема (если предусмотрено) |
| 39 | 10А INTERIOR — Внутренний свет и цепи |
| 40 | 15А METER2 — Приборная панель |
| 41 | 10А METER1 — Приборная панель |
| 42 | 7,5А SRS1 — Подушки безопасности |
| 43 | 10А AUDIO4 — Аудиосистема (если предусмотрено) |
| 44 | 25А AUDIO1 — Аудиосистема |
| 45 | 30А ABS/DSC S — ABS и DSC |
| 46 | Резерв |
| 47 | 15А ST.HEATER — Подогрев руля |
| 48 | 15А TAIL — Габариты и парктроники |
| 49 | 25А FUEL PUMP2 — Топливная система |
| 50 | 25А HAZARD — Аварийная сигнализация, поворотники |
| 51 | 15А DRL — Дневные ходовые огни |
| 52 | 15А R.OUTLET2 — Задние розетки для аксессуаров Mazda CX-9 |
| 53 | 15А HORN — Клааксон |
| 54 | 25А ROOM — Освещение салона и багажника |
Для отключения омывателя фар в Mazda CX-9 извлеките предохранитель №29 на 20А с маркировкой H/CLEAN.
Если вы заметили ошибку или у вас остались вопросы по предохранителям и реле Mazda CX-9, оставьте комментарий ниже.
