Компактвэн Mazda 5 выпускался в двух поколениях начиная с 1994 года. В этой статье мы разберем размещение всех электронных модулей управления для Mazda 5 моделей 2005, 2006, 2007, 2008, 2009 и 2010 годов. Подробно разберем диаграммы блоков предохранителей и реле Mazda 5, с указанием функций каждого компонента. Особое внимание уделим предохранителю прикуривателя в Mazda 5.
Всегда проверяйте функции блоков по схемам на крышке защиты.
Расположение блоков

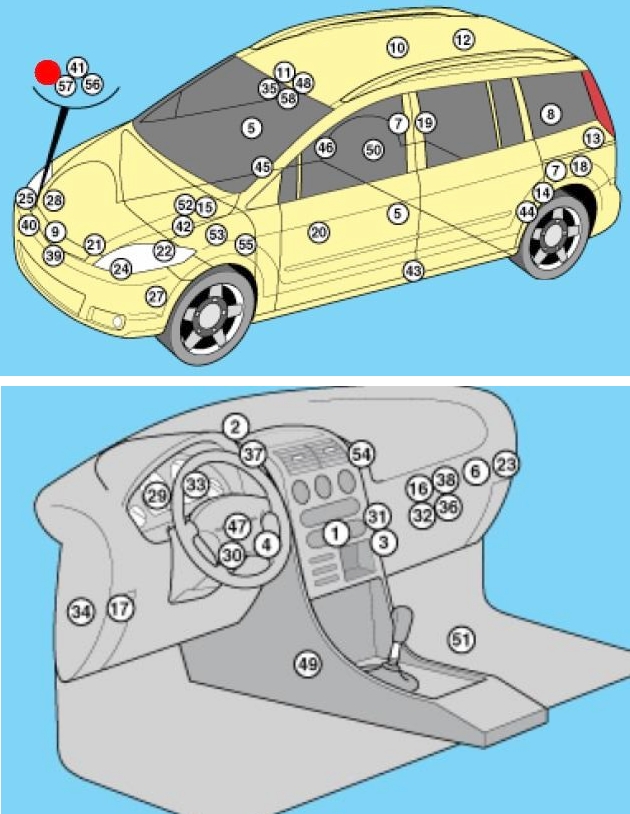

Общая диаграмма размещения электрических модулей управления в Mazda 5
Описание компонентов
| 1 | Модуль управления климат-контролем (в панели климатической системы) |
| 2 | Датчик освещенности (для системы кондиционирования воздуха) |
| 3 | Резистор мотора вентилятора обогрева/кондиционера (автоматический режим) — под ногами пассажира |
| 4 | Резистор мотора вентилятора обогрева/кондиционера (ручной режим) — под ногами водителя |
| 5 | Антенна передняя (keyless entry система) |
| 6 | Антенна в салоне (keyless entry система) |
| 7 | Антенна задняя (keyless entry система) |
| 8 | Антенна задней двери (keyless entry система) |
| 9 | Передний датчик удара (SRS) |
| 10 | Датчик объема салона (сигнализация), передний — с панорамным люком |
| 11 | Датчик объема салона (сигнализация), передний — без панорамного люка |
| 12 | Датчик объема салона (сигнализация), задний |
| 13 | Сирена сигнализации — левая сторона багажника |
| 14 | Фильтр помех (аудиосистема) — левая сторона багажника |
| 15 | Аккумулятор |
| 16 | Модуль центрального замка с сигнализацией |
| 17 | Диагностический порт (DLC) |
| 18 | Модуль электроники левой задней двери — левая сторона багажника |
| 19 | Модуль электроники правой задней двери — правая сторона багажника |
| 20 | Блок управления стеклоподъемниками (в переключателе двери водителя) |
| 21 | Модуль управления вентилятором охлаждения двигателя |
| 22 | Блок предохранителей и реле в моторном отсеке |
| 23 | Блок предохранителей и реле на приборной панели |
| 24 | Левый модуль управления ксеноновыми фарами |
| 25 | Правый модуль управления ксеноновыми фарами |
| 26 | Насос для омывателя фар |
| 27 | Верхний звуковой сигнал |
| 28 | Нижний звуковой сигнал |
| 29 | Модуль иммобилайзера — в панели приборов |
| 30 | Кольцевая антенна иммобилайзера — у замка зажигания |
| 31 | Датчик температуры внутри салона |
| 32 | Реле поворотников — в многофункциональном модуле |
| 33 | Модуль приборной панели (в торпедо) |
| 34 | Блок keyless entry системы |
| 35 | Датчик освещенности |
| 36 | Многофункциональный контроллер: сигнализация, центральный замок, внешнее освещение, поворотники/аварийка, противотуманки, омыватель заднего/переднего стекла |
| 37 | Антенна GPS-навигации — за торпедо |
| 38 | Контроллер навигационной системы |
| 39 | Датчик внешней температуры |
| 40 | Модуль усилителя руля — в насосе ГУР |
| 41 | Мотор насоса омывателя заднего стекла |
| 42 | Дополнительный предохранитель (бензин 250А / дизель 450А) — для цепей заряда и запуска |
| 43 | Левый передний боковой датчик удара — у центральной стойки |
| 44 | Левый задний датчик SRS |
| 45 | Правый передний боковой датчик удара — у центральной стойки |
| 46 | Правый задний датчик SRS |
| 47 | Датчик угла руля (ГУР) — под рулем |
| 48 | Блок управления панорамным люком |
| 49 | ЭБУ системы SRS |
| 50 | Задний датчик высоты кузова — на подвеске |
| 51 | ЭБУ АКПП (дизель) — в ЭБУ двигателя |
| 52 | ЭБУ АКПП (бензин) — в ЭБУ двигателя |
| 53 | Датчик скорости — в ЭБУ ABS |
| 54 | Голосовой модуль (навигация) |
| 55 | Зуммер keyless entry — за аркой левого переднего колеса |
| 56 | Датчик уровня жидкости омывателя лобового стекла |
| 57 | Мотор насоса омывателя лобового стекла |
| 58 | Датчик дождя (дворники лобового стекла) |
Блок предохранителей в салоне Mazda 5

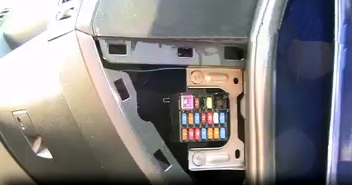

Расположен на правом конце приборной панели за крышкой защиты.

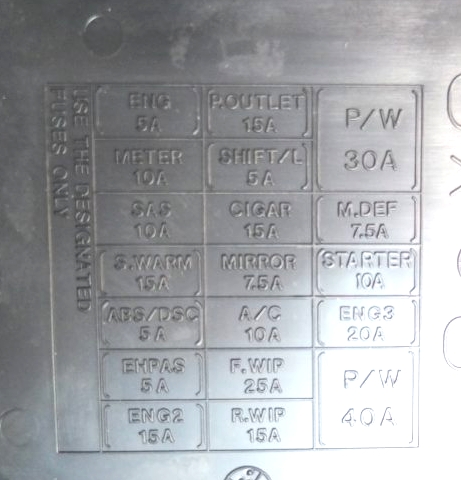

Пример диаграммы с крышки блока предохранителей Mazda 5

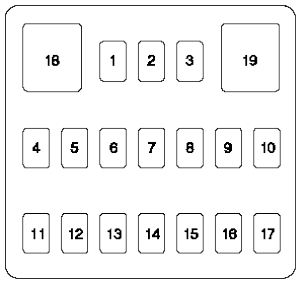

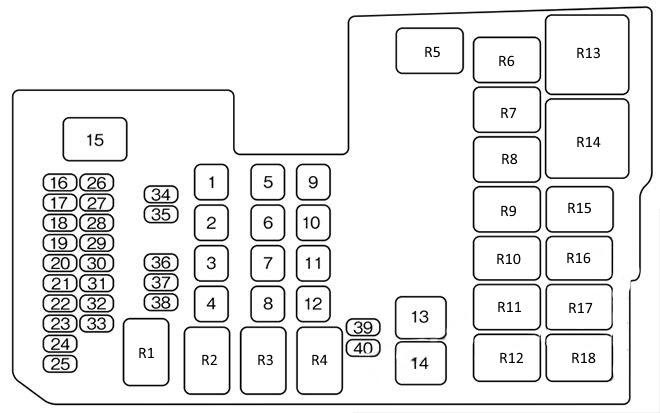

Диаграмма блока
Функции предохранителей
| 1 | 7,5А M.DEF — Подогрев боковых зеркал (на моделях с опцией) |
| 2 | 10А STARTER — Система запуска двигателя |
| 3 | 20А ENG3 — Электронный блок управления мотором |
| 4 | 15А P.OUTLET — Аксессуарный розетка |
| 5 | 5А SHIFT/L — Селектор АКПП |
| 6 | 15А CIGAR — Прикуриватель Mazda 5 |
| 7 | 7,5А MIRROR — Электрорегулировка зеркал, аудио (на моделях с опцией) |
| 8 | 10А A/C — Система кондиционирования |
| 9 | 25А F.WIP — Дворники и омыватель переднего стекла |
| 10 | 15А R.WIP — Дворники и омыватель заднего стекла |
| 11 | 5А Реле основной цепи (на моделях), PCM (на моделях) |
| 12 | 10А METER — Панель приборов, автоуровень фар (на моделях) |
| 13 | 10A SAS — Системы подушек безопасности SRS |
| 14 | Обогрев передних сидений (на моделях) |
| 15 | 5F ABS, DSC — Антиблокировочная система |
| 16 | 5А EHPAS — Электрогидравлический усилитель руля |
| 17 | 15А ENG2 — Контроль двигателя |
| 18 | P/W — Электростеклоподъемники |
| 19 | P/W — Электростеклоподъемники |
Предохранители 4 и 6 по 15А отвечают за питание прикуривателя и розеток.
Блок предохранителей в моторном отсеке
Монтируется слева в моторном компарте рядом с АКБ.

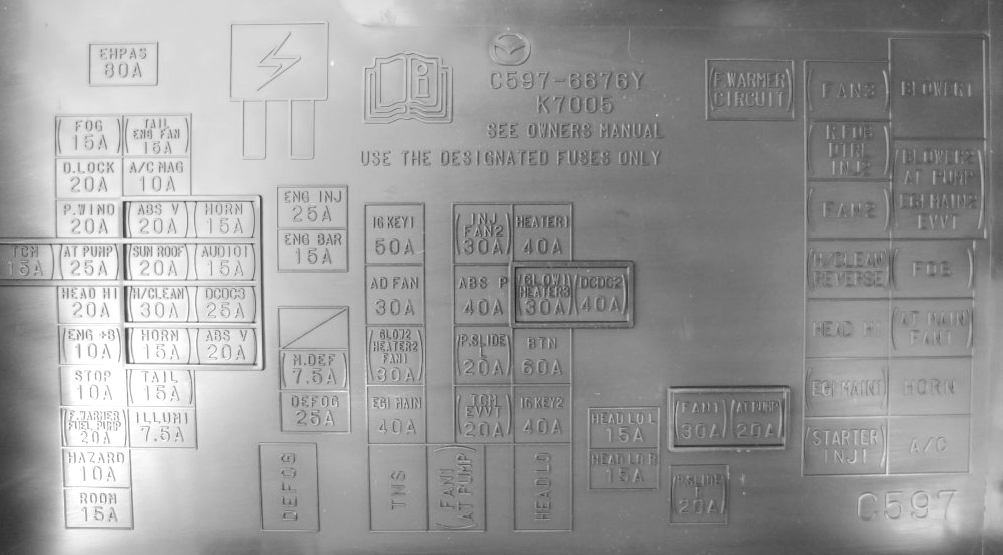

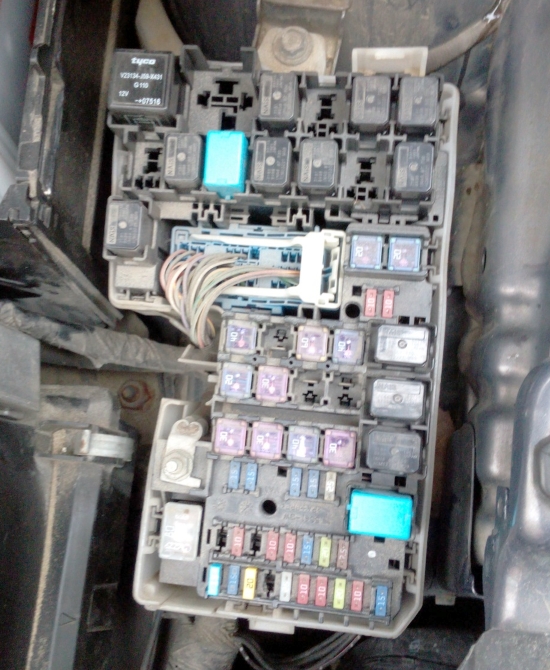

Пример диаграммы с крышки блока в моторном отсеке Mazda 5
Диаграмма
Назначения предохранителей в моторном отсеке Mazda 5
| 1 | 30А FAN — Вентилятор радиатора |
| 2 | 30А FAN — Вентилятор радиатора |
| 3 | 40А P.WIND — Электростеклоподъемники |
| 3 | 30А R. BLOWER — Задний вентилятор отопителя |
| 4 | 30А IG KEY1 INJ — Защита различных электрических цепей |
| 4 | 20А IG KEY2 — Защита различных электрических цепей |
| 5 | 20А ABS-V АБС |
| 6 | 30А ABS-Р — АБС |
| 7 | 20А IG KEY2 — Защита различных электрических цепей |
| 7 | 40А IG KEY1 — Защита различных электрических цепей |
| 8 | 20А HEATER DEICER TCM — Обогрев и антиобледенение |
| 9 | 40А BLOWER — Мотор вентилятора салона |
| 9 | 20А F.BLOWER — Передний вентилятор |
| 10 | 40А GLOW IG KEYl — Защита различных электрических цепей |
| 10 | 20А F.BLOWER — Передний вентилятор |
| 11 | 60А BTN — Защита различных электрических цепей |
| 12 | 40А IG KEY2 — Защита различных электрических цепей |
| 13 | 20А CLOSER P.SLIDE LH — Левый доводчик двери |
| 14 | 20А CLOSER P.SLIDE RH — Правый доводчик двери |
| 15 | 80А EHPAS — Электрогидравлический рулевой усилитель |
| 16 | 15А FOG — Противотуманные фары |
| 17 | 20А D.LOCK — Центральный замок |
| 18 | 20А P.WIND H/CLEAN — Электростеклоподъемники |
| 19 | 10А ETC — Педаль газа с датчиком положения |
| 20 | 25А DEFOG — Обогрев заднего стекла |
| 21 | 10А ENG+B — ЭБУ двигателя PCM |
| 22 | 10А STOP — Стоп-сигналы |
| 23 | 20А FUEL Pump — Бензонасос |
| 24 | 10А HAZARD — Аварийная сигнализация и поворотники |
| 25 | 15А ROOM — Внутренний свет, подсветка багажника |
| 26 | Резерв |
| 27 | 10А MAG — Магнитная муфта сцепления |
| 28 | 7,5А GLOW SIC — Подогрев свечей накала |
| 29 | 10А HEAD HR — Дальний свет правой фары |
| 30 | 10А HEAD HL — Дальний свет левой фары |
| 31 | 15А HORN — Клаксон |
| 32 | 20А SUN ROOF — Солнечный люк |
| 33 | 7,5А MIRROR BURGLAR — Антикражная система (на моделях) |
| 33 | Резерв |
| 34 | 15А HEAD LR — Ближний свет правой фары, ручная регулировка |
| 35 | 15А HEAD LL — Ближний свет левой фары |
| 36 | 15А ENG BAR2 — Лямбда-зонд нагрев |
| 37 | 15А ENG BAR2 — ДМРВ, управление двигателем |
| 38 | 20А INJ ENG BA — Топливные форсунки |
| 39 | 10А ILLUMI — Подсветка приборов |
| 40 | 10А TAIL — Габаритные огни, задние фонари, номер |
Расшифровка реле в блоке моторного отсека
- DEFOG — Реле подогрева заднего стекла
- TNS — Реле габаритных огней
- AT PUMP — Реле насоса АКПП
- HEAD LO — Реле ближнего света фар
- HEAD HI — Реле дальнего света фар
- F/WARMER — Реле подогрева топлива
- FANS — Реле охлаждающих вентиляторов
- A/C — Реле компрессора кондиционера
- HORN — Реле звукового сигнала
Основной высокотоковый предохранитель расположен на плюсовой клемме аккумулятора.
