MAN TGA: Предохранители и реле

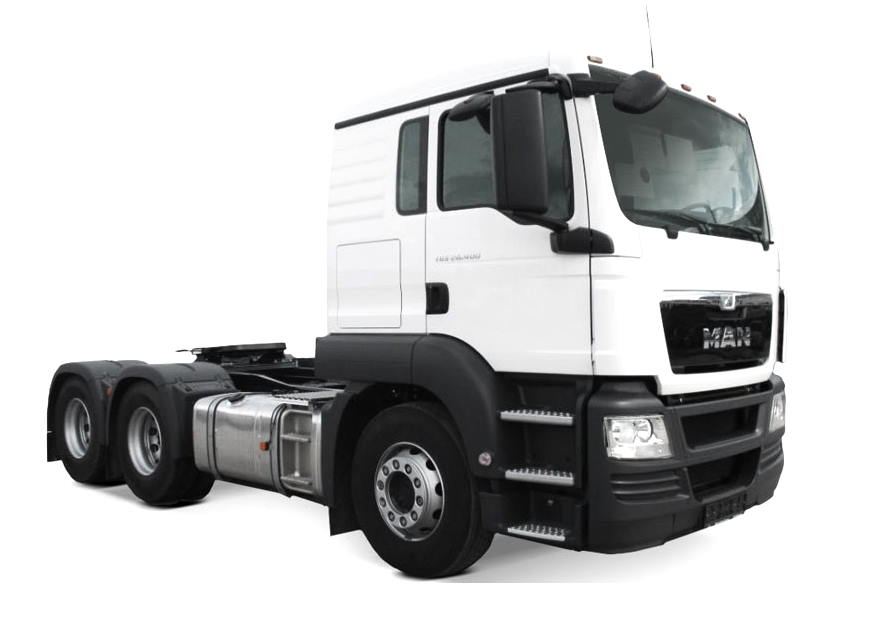

MAN TGA — популярная линейка тяжелогрузовых автомобилей MAN, производившаяся в период с 2000 по 2011 год. В этой статье мы подробно разберем расположение предохранителей и реле для грузовика MAN TGA, включая электрические схемы блоков, иллюстрации их конструкции и места установки. Особое внимание уделим тому, где расположен предохранитель прикуривателя в MAN TGA, а также другим ключевым элементам электрической системы.

Расположение и функции предохранителей с реле в блоках могут варьироваться в зависимости от модели года выпуска и комплектации вашего грузовика MAN TGA. Рекомендуем проверять данные по схемам на крышке соответствующего блока предохранителей.

Основной блок предохранителей и реле в MAN TGA

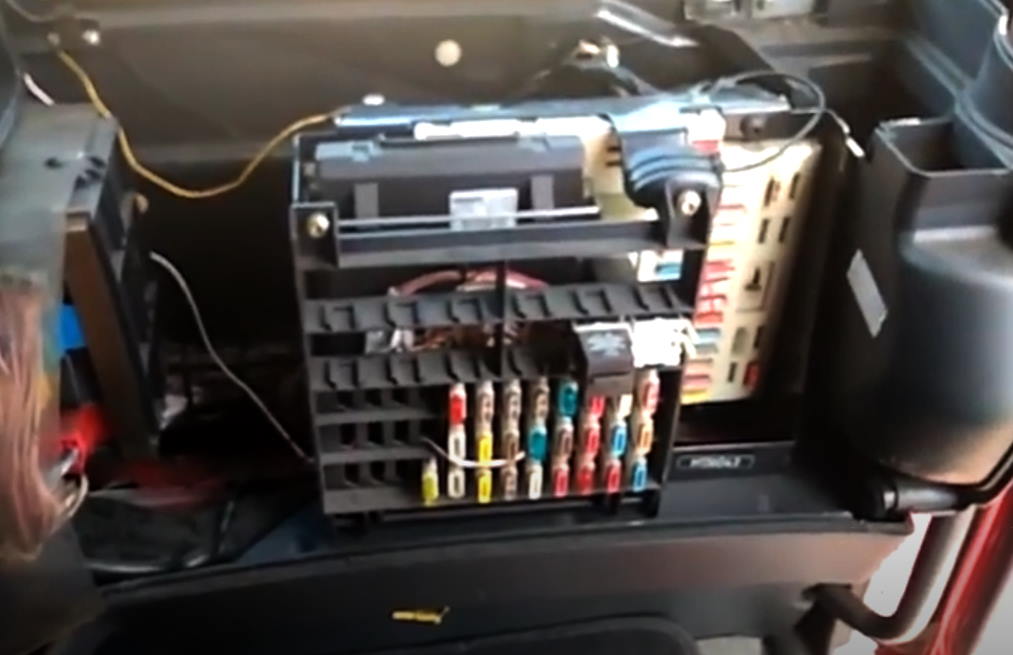

Главный блок предохранителей и реле установлен в приборной панели на стороне пассажира. Чтобы получить доступ, открутите пять фиксирующих винтов против часовой стрелки до конца.

Внешний вид блока предохранителей MAN TGA будет примерно таким.

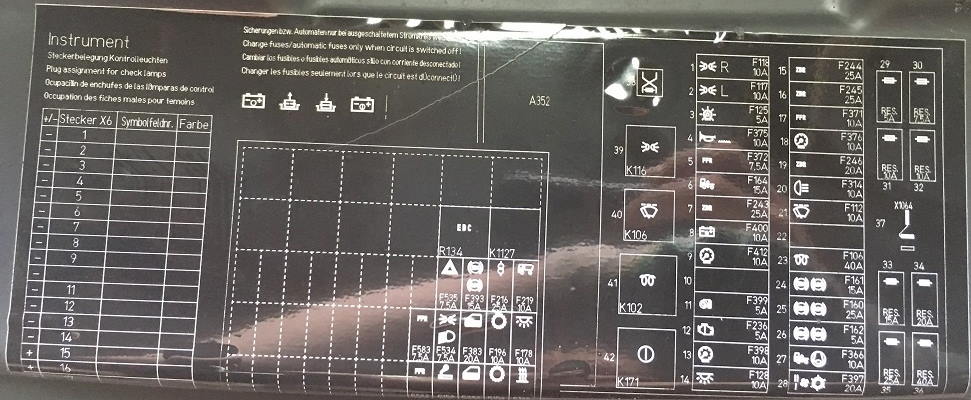

Электрическая схема с крышки блока предохранителей MAN TGA

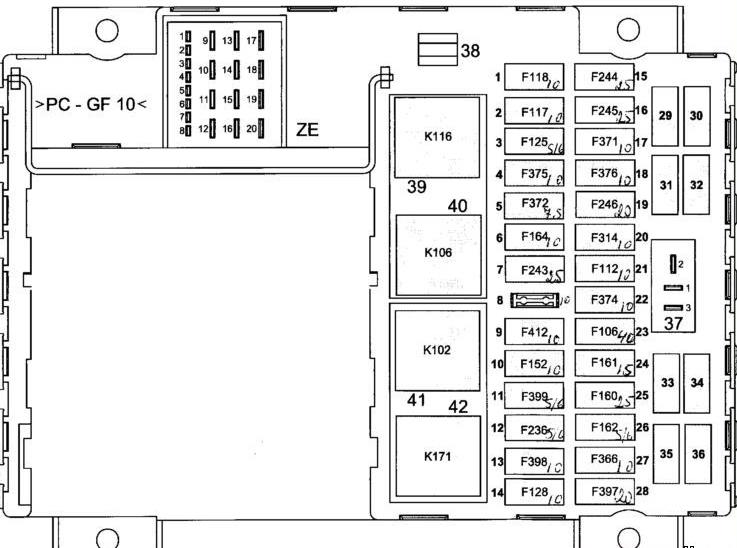

Расшифровка схемы правой секции блока

Подробное описание предохранителей и реле

1	F118 — предохранитель для правого заднего габаритного и стояночного освещения (смотрите электросхему MAN TGA).
2	F117 — предохранитель левого заднего габарита и стояночного освещения слева.
3	F125 — предохранитель подсветки панели приборов, переключателей и кнопок.
4	F375 (клемма 15) — предохранитель внешней части кабины.
5	F372 — предохранитель питания процессора управления автомобилем (клемма 15).
6	F164 — предохранитель блока ECAS (клемма 15), (электросхема).
7	F243 — предохранитель центрального бортового компьютера с постоянным питанием, без зависимости от зажигания.
8	Пусто, запасной слот.
9	F412 — питание тахографа и приборов панели (клемма 30), (электросхема).
10	F152 — питание тормоза-замедлителя (клемма 15).
11	F399 — предохранитель возбуждения и зарядки генератора (клемма 15) (электросхема).
12	F236 — питание блока EDC (клемма 15), (электросхемы EDC 7 C32, EDC 7 D2840, EDC 6.1).
13	F398 — питание тахографа и приборов панели (клемма 15), (электросхема).
14	F128 — питание постоянных потребителей напряжения.
15	F244 — питание бортового компьютера (клемма 30-1).
16	F245 — питание бортового компьютера (клемма 30-2).
17	F371 — питание процессора управления (клемма 30).
18	F376 — предохранитель кабины для потребителей (клемма 15).
19	F246 — питание бортового компьютера (клемма 15).
20	F314 — предохранитель заднего хода с прожектором.
21	F112 — питание стеклоочистителя и омывателя лобового стекла (электросхема).
22	F374 — питание тормоза-замедлителя (клемма 30).
23	F106 — питание электрогрелки свечей накала.
24	F161 — питание EBS/ABS, клапан тормозов.
25	F160 — питание EBS/ABS прицепа.
26	F162 — питание управления EBS/ABS.
27	F366 — питание ECAM/ECAS (клемма 15), (электросхема).
28	F397 — питание стандартного обогревателя и кондиционера.
29	Резерв.
30	Резерв.
31	Резерв.
32	Резерв.
33	Резерв.
34	Резерв.
35	Резерв.
36	Резерв.
37	Перемычка.
38	Инструментальный слот.
39	К116 — реле стояночного и габаритного освещения задних огней (электросхема).
40	К106 — интегральное реле стеклоочистителя (электросхема).
41	К102 — реле электрогрелки свечей накала.
42	К171 — реле потребителей (клемма 15).

Предохранитель прикуривателя в MAN TGA расположен в дополнительной левой секции блока. Проверьте вашу индивидуальную схему для точного места.

Дополнительный блок предохранителей MAN TGA

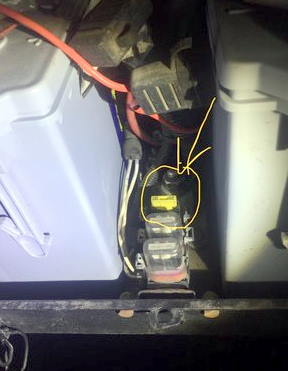

Возле аккумуляторной батареи часто размещается вспомогательный блок с предохранителями для устройств с постоянным питанием, включая дополнительные приборы и системы грузовика.

Если у вас есть дополнения или личные схемы предохранителей MAN TGA, поделитесь в комментариях. Совместными усилиями мы улучшим этот гид по электрике грузовика.
