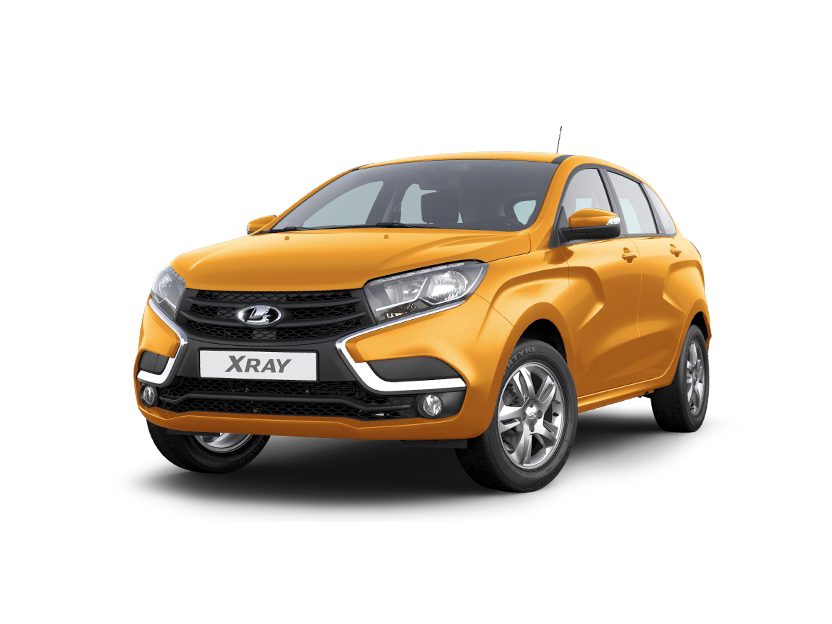

Кроссовер Lada Xray (Лада Х Рей) начал выпускаться в 2015 году с кузовом хэтчбэк. Период производства охватывает 2016–2023 годы и продолжается по сей день. Особый спрос наблюдается на обновленную модификацию LADA XRAY Cross. В этой статье мы подробно разберем расположение и назначение блоков предохранителей и реле для Lada Xray, включая схемы, фотографии и ключевые элементы электрики. Особое внимание уделим предохранителю прикуривателя в Lada Xray, что поможет при самостоятельной диагностике и ремонте. Дополнительные ключевые слова: замена предохранителей Lada Xray, блок предохранителей Xray Cross, электрическая схема Lada Xray.
Расположение, количество и функции предохранителей в блоках могут варьироваться в зависимости от года выпуска автомобиля Lada Xray и его комплектации (Стандарт, Норма, Люкс, Премиум и другие уровни оснащения Xray Cross).
Блок предохранителей в салоне Lada Xray
Этот блок размещен на торце центральной консоли, под приборной панелью, и закрыт пластиковой крышкой для защиты.

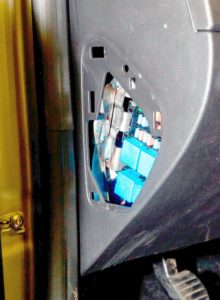

Фото расположения блока предохранителей в салоне Lada Xray

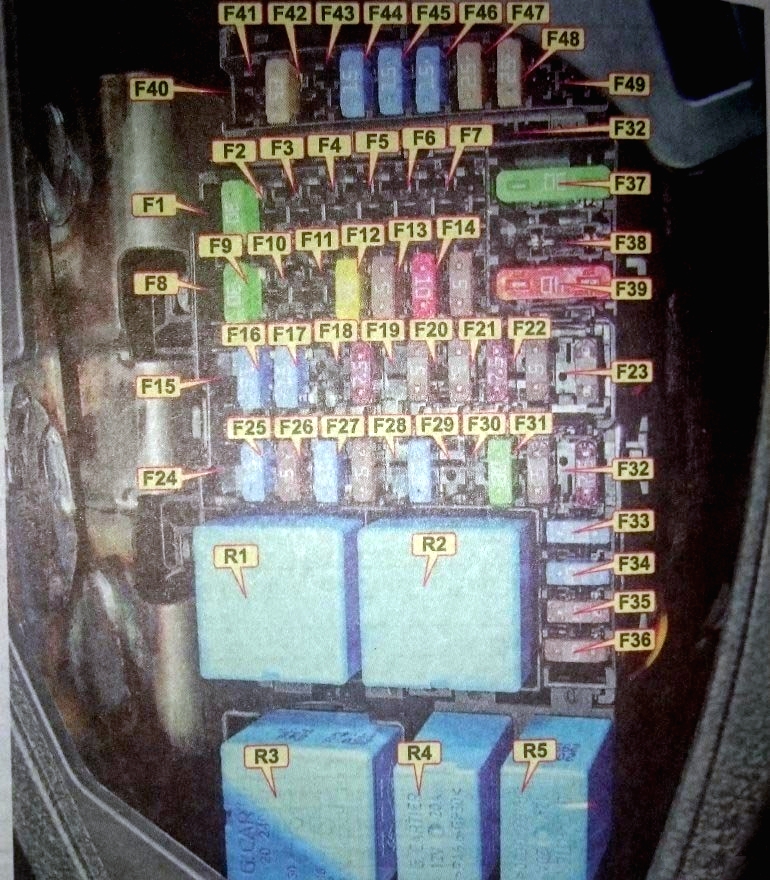

Расшифровка схемы предохранителей салонного блока Lada Xray
Назначение предохранителей в салоне Lada Xray Cross
| F1 | 30А Электроприводы передних стеклоподъемников |
| F2 | 10А Фары дальнего света слева |
| F3 | 10А Фары дальнего света справа |
| F4 | 10А Фары ближнего света слева |
| F5 | 10А Фары ближнего света справа |
| F6 | 5А Габаритные огни передних фар |
| F7 | 5А Габаритные огни задних фонарей, подсветка |
| F8 | 30А Электроприводы задних дверей, реле блокировки задних стеклоподъемников (обмотка) |
| F9 | 7,5А Задний противотуманный фонарь |
| F10 | 25А Подсветка элементов управления: стеклоподъемники, прикуриватель, аудиосистема |
| F11 | 20А Блок управления электроникой, центральный замок дверей |
| F12 | 5А Иммобилайзер, ESC, датчик руля, тормозной сигнал |
| F13 | 10А Освещение салона, багажник, бардачок, климат-контроль |
| F14 | 5А Датчик дождя и света |
| F15 | 15А Омыватель, задний стеклоочиститель |
| F16 | 15А ЭРА-ГЛОНАСС, подогрев сидений, магнитола |
| F17 | 7,5А Дневные ходовые огни (ДХО) |
| F18 | 7,5А Сигналы торможения |
| F19 | 5А ЭБУ двигателя, комбинация приборов, реле насоса и стартера |
| F20 | 5А Система подушек безопасности |
| F21 | 7,5А Задние ходовые огни, АМТ |
| F22 | 5А Насос ГУР |
| F23 | 5А Парктроники, корректор фар, реле обогрева |
| F24 | 15А Защита F12, F13, F36 в БУЭ |
| F25 | 5А Блок ЭРА-ГЛОНАСС |
| F26 | 15А Поворотники, БУЭ |
| F27 | 20А Ближний свет фар |
| F27 | 5А Сигналы включения фар и ПТФ |
| F28 | 15А Клаксон, габаритные сигналы |
| F29 | 25А Габариты, дальний свет, ЗПТФ, реле сигнала |
| F30 | 30А Резервный |
| F31 | 5А Приборная панель |
| F32 | 7,5А БУЭ, ЭРА-ГЛОНАСС, аудио, реле розетки и вентилятора |
| F33 | 15А Прикуриватель Lada Xray |
| F34 | 15А Диагностика, магнитола |
| F35 | 5А Обогрев зеркал |
| F36 | 5А Электропривод зеркал |
| F37 | 30А Стартер |
| F38 | 30А Очиститель лобового стекла, дополнительный БУЭ |
| F39 | 40А Вентилятор кондиционера |
| F40 | 15А Розетка и USB-порты |
| F41 | 25А Фары (ДХО, свет, габариты) |
| F42 | Резерв |
| F43 | 15А Дополнительный БУЭ, F19 |
| F44 | 15А Розетка багажника |
| F45 | 15А Реле задержки питания |
| F46 | 25А Освещение, ПТФ, ЗПТФ |
| F47 | 25А Фары и задние огни |
| F48 | Резерв |
| F49 | Резерв |
Предохранитель прикуривателя в Lada Xray — это F33 на 15А для основного разъема, а дополнительные порты защищены F40 и F44. Полезно для ремонта электрики Xray Cross.
Расшифровка реле в салонном блоке Lada Xray
| R1 (40 А) | Вентилятор климатической системы |
| R2 (40 А) | Обогрев заднего стекла и зеркал |
| R3 (40 А) | Блокировка задних стеклоподъемников |
| R4 (20 А) | Резерв |
| R5 (20 А) | Розетка багажника |
Блок предохранителей под капотом Lada Xray
Располагается слева от аккумуляторной батареи в моторном отсеке, защищен крышкой от внешних воздействий.

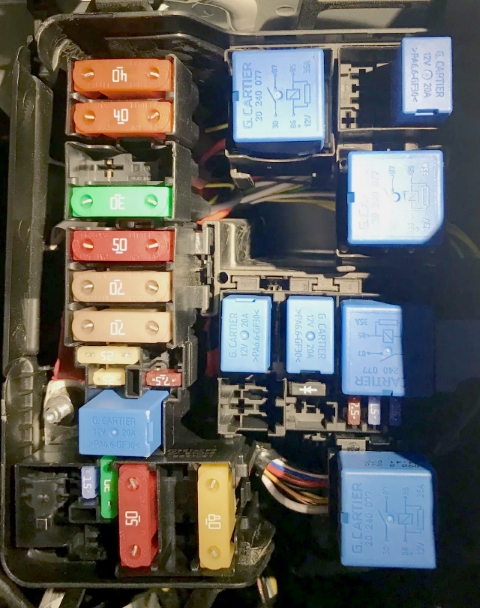

Фото блока под капотом Lada Xray

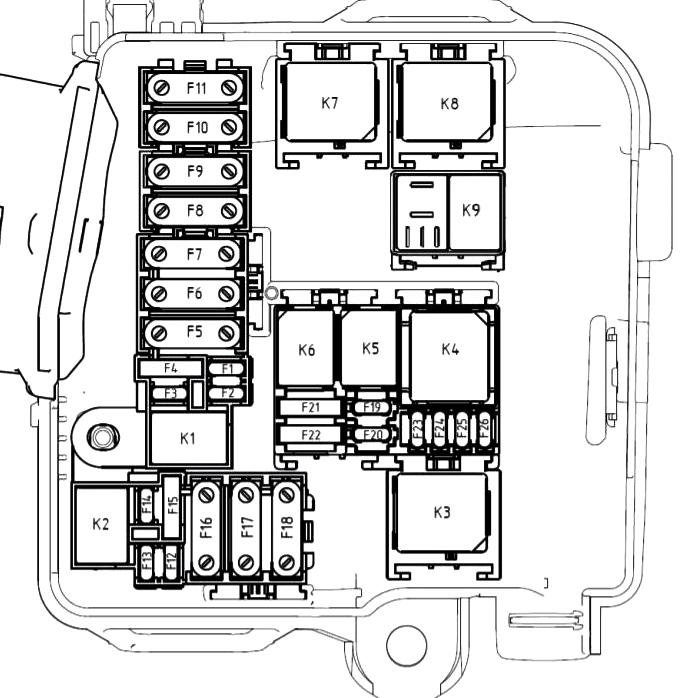

Схема блока предохранителей под капотом Lada Xray
Назначение предохранителей и реле под капотом Lada Xray Cross
| F1 | 10А Противотуманные фары ПТФ |
| F2 | 7,5А Блок кузовной электроники |
| F3 | 25А Обогрев заднего стекла и зеркал |
| F4 | 25А ESP и курсовой устойчивости |
| F5 | 70А Бортовая сеть салона |
| F6 | 70А Бортовая сеть салона |
| F7 | 50А Контроллер ESP |
| F8 | 40А Обогрев лобового стекла 1 |
| 30А Розетка багажника (без обогрева) | |
| F9 | 40А Обогрев лобового стекла 2 |
| F10 | 30А Розетка дополнительных потребителей |
| F11 | Резерв |
| F12 | 30А Стартер (H4Mk) |
| F13 | Резерв |
| F14 | 25А ЭСУД (H4Mk) |
| 30А ЭСУД (21129/21179) | |
| F15 | 15А Компрессор кондиционера |
| 30А Вентилятор радиатора (без А/С) | |
| F16 | 50А Вентилятор радиатора |
| F17 | 70А АМТ контроллер |
| F18 | 80А Насос ГУР |
| F19 | D1 — Диод кондиционера |
| F20 | D2 — Диод охлаждения |
| F21 | Резерв |
| F22 | Резерв |
| F23 | 15А Реле вентилятора, датчики и клапаны (H4Mk) |
| 7,5А Датчики и клапаны (21129/21179) | |
| F24 | 15А ЭБУ, зажигание, форсунки (21129/21179) |
| F25 | 15А Топливный насос (21129/21179) |
| Реле под капотом Lada Xray | |
| К1 | 20А Звуковой сигнал тревоги |
| К2 | Резерв |
| К3 | 40А Стартер (21129/21179) |
| 20А Стартер (H4Mk) | |
| К4 | 40А Главное реле ЭСУД |
| К5 | 20А Компрессор А/С, вентилятор (H4Mk) |
| К6 | 20А Насос топлива и зажигание |
| К7 | 40А Обогрев стекла 2, вентилятор (без А/С) |
| К8 | 40А Обогрев стекла 1 |
| К9 | 20А Клаксон |
Если у вас есть дополнения к схемам предохранителей Lada Xray или опыту ремонта, поделитесь в комментариях!
