Первого поколения внедорожник Kia Sportage производился в период с 1994 по 2004 год, включая 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годы. За эти годы модель дважды модернизировалась. В этой статье мы подробно разберем предохранители и реле для Kia Sportage 1, включая схемы блоков предохранителей, фото-иллюстрации и расположение. Особое внимание уделим предохранителю, отвечающему за прикуриватель в Kia Sportage первого поколения.
Всегда проверяйте актуальные назначения предохранителей и реле по схемам на внутренней стороне крышки защитного блока.
Схемы не соответствуют вашей модели или поколению Kia Sportage?
[Описание Киа Спортейдж 2]
[Описание Киа Спортейдж 3]
[Описание Киа Спортейдж 4]
Блок предохранителей в салоне
Блок расположен под приборной панелью слева, за съемной крышкой на стойке.
Вариант 1

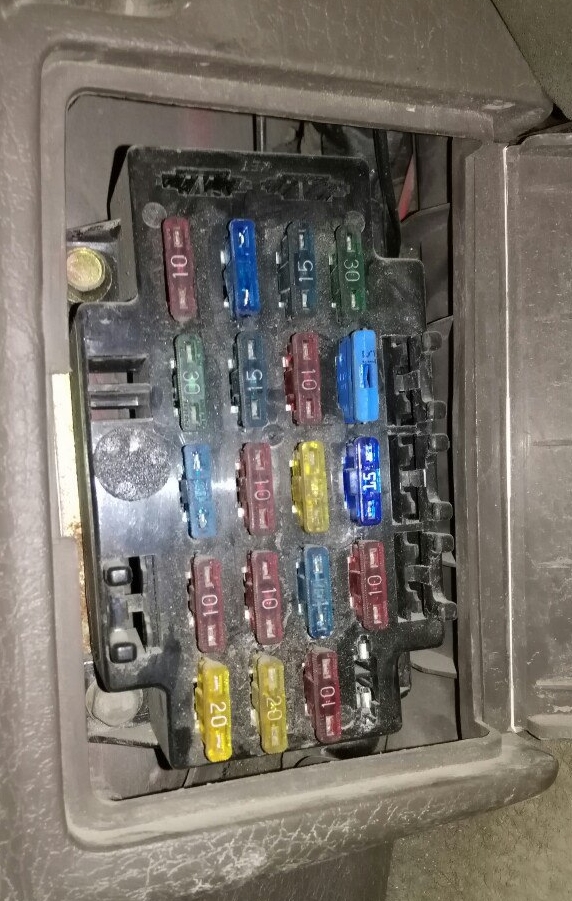

Иллюстративное фото

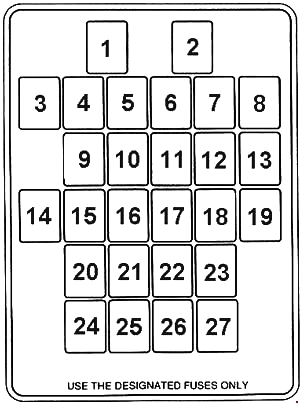

Пример схемы с крышки блока предохранителей
Расшифровка схемы
Назначение предохранителей
| 1 | 10А Для бензиновых моторов: датчик кислорода |
| 2 | 10А ЭБУ двигателя |
| 3 | Пинцет для извлечения |
| 4 | 10А Освещение интерьера и багажника |
| 5 | 10А Клаксона |
| 6 | 15А Аварийка и поворотники |
| 7 | 20А Фары и переключатель на руле |
| 8 | 10А Резервный предохранитель |
| 9 | 20А Обогрев и кондиционер |
| 10 | 20А Очистители лобового стекла, омыватель, подъемники стекол, реле ABS |
| 11 | 10А Задний омыватель и очиститель, люк, кондиционер |
| 12 | 10А Фары |
| 12 | 15А Для люка |
| 13 | 15А Резервный |
| 14 | 30А Резервный |
| 15 | 10А Бензиновые моторы: ЭБУ двигателя |
| 16 | 15А Задний ход |
| 17 | 15А Приборы, лампа ЭБУ, обогрев заднего стекла |
| 18 | 15А Бензиновые: ЭБУ; Дизельные: Контроль свечей накала |
| 19 | 20А Резервный |
| 20 | 15А Противотуманки |
| 21 | 10А Индикатор света, задние огни, номерной знак, TCU, часы, радио, габариты |
| 22 | 30А Центральный замок |
| 23 | 15А Радио, антенна, стопы |
| 24 | 30А Электростеклоподъемники |
| 25 | 20А Обогрев заднего стекла |
| 26 | 15А Люк |
| 27 | 20А Радио, зеркала, часы, прикуриватель |
Предохранитель для прикуривателя в Kia Sportage 1 — это номер 27 на 20А.

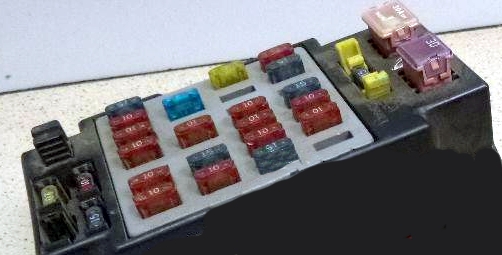

Вариант 2

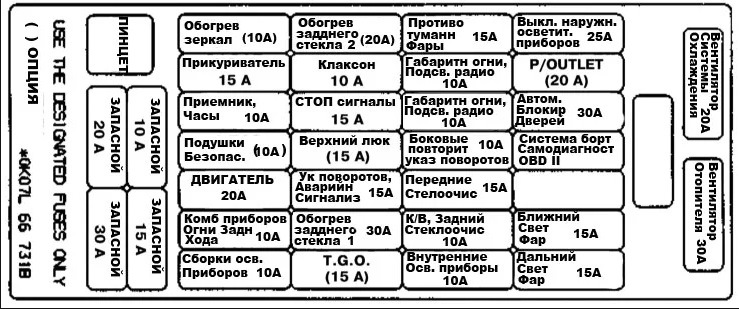

Схема на русском языке

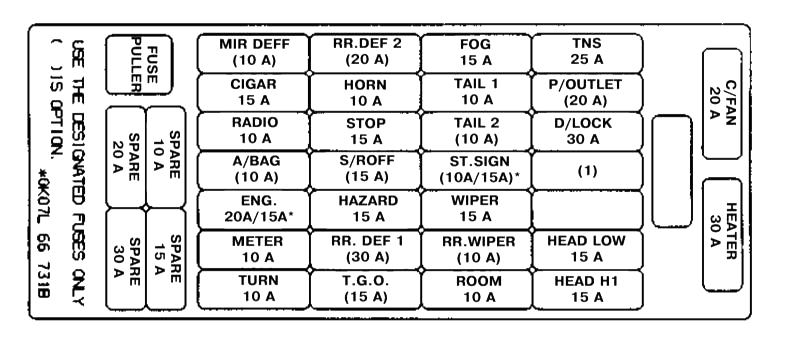

Оригинальная схема с крышки
Обозначения
| P/ WINDOW | Электростеклоподъемники |
| HEATER | Вентилятор обогревателя |
| MEMORY | Система памяти |
| TAIL | Габариты, парковочные огни, подсветка аудио |
| HAZARD | Поворотники, аварийная сигнализация |
| D/LOCK | Автоблокировка дверей |
| STOP | Стоп-сигналы |
| HORN | Сигнал |
| ROOM | Салонное освещение |
| DEF | Обогрев заднего стекла |
| ST.SIGN | Боковые указатели поворотов |
| F/PUMP | Насос топлива |
| RR.WIPER | Задний омыватель и wiper |
| WIPER | Передние щетки стеклоочистителя |
| ECU | ЭБУ двигателя (ECM) |
| CIGAR | Прикуриватель |
| RADIO | Аудиосистема и часы |
| ENG | Система двигателя |
| A/BAG | Аирбэги SRS |
| METER | Приборная панель, задний ход |
| TURN | Осветительные блоки |
| O2 SEN1 | Лямбда-зонд до катализатора |
| O2 SEN2 | Лямбда-зонд после катализатора |
| T G O | Система антиобледенения |
| SPARE | Запасные предохранители |
Для прикуривателя в Kia Sportage используется предохранитель CIGAR, а для дополнительных розеток — P/OUTLET.

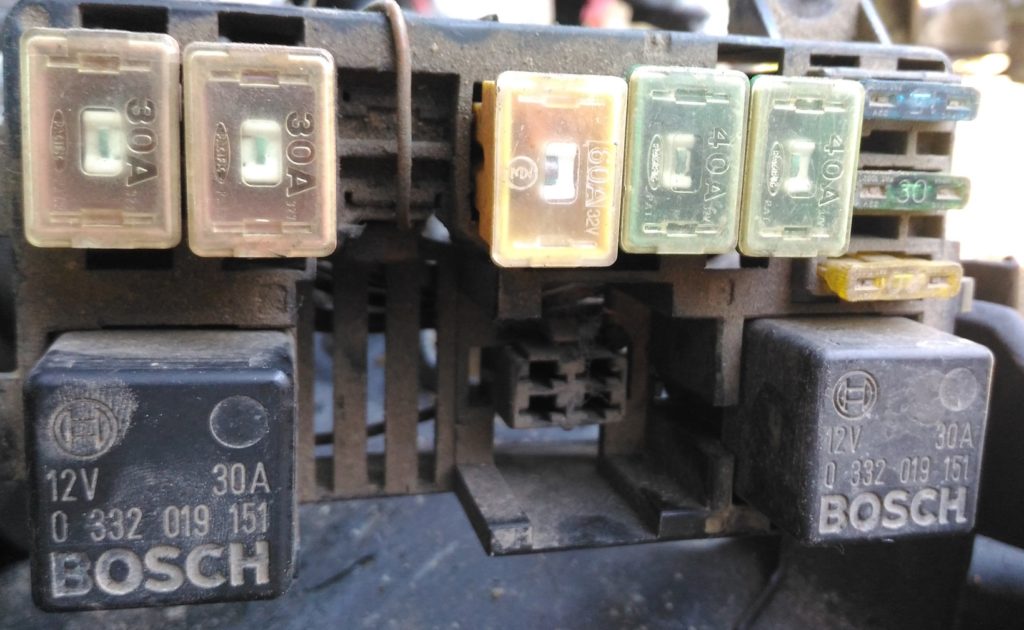

Блок предохранителей под капотом
Находится в моторном отсеке, около аккумулятора.
Вариант 1

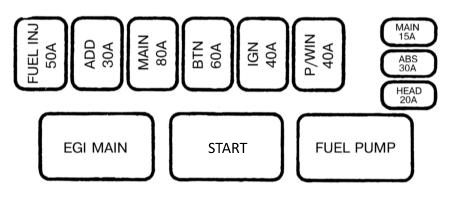

Схема блока
Функции предохранителей
| FUEL INJ | Впрыск топлива |
| ADD | Вентилятор кондиционера |
| EGI MAIN (80 A) | Основное реле зажигания |
| BTN | Стопы, подсветка номера, салонный свет, аварийка |
| IGN | Система зажигания |
| P/WIN | Стеклоподъемники |
| MAIN | Топливный насос, реле насоса, инжекторы, основное реле |
| FUEL PUMP (80 А) | Основное реле (насос топлива, инжекторы) |
| ABS | Антиблокировка тормозов |
| HEAD | Фары |
| START | Реле запуска |
Вариант 2

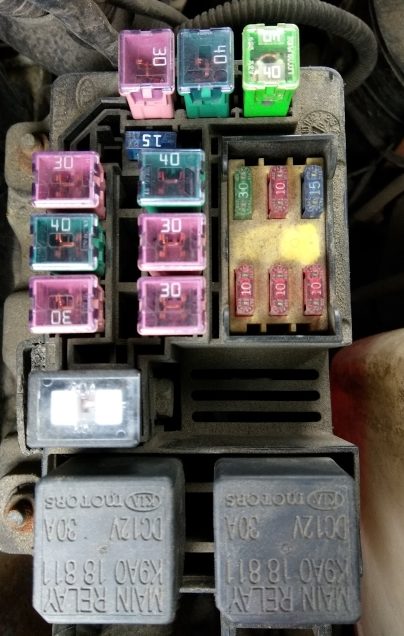

Иллюстрация схемы на крышке

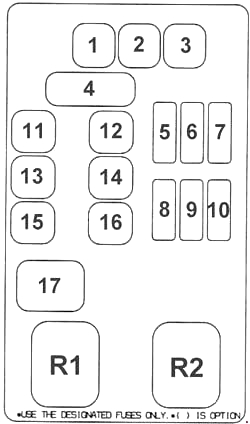

Схема расположения
Расшифровка предохранителей в Kia Sportage 1
| 1 | 30А Фары |
| 2 | 40А Стопы, подсветка номера, салонный свет, аварийка |
| 3 | 40А Зажигание |
| 4 | 15А Салонное освещение, приборы, радио |
| 5 | 30А ABS |
| 6 | 10А ЭБУ двигателя |
| 7 | 15А Насос топлива, инжектор, реле, основное реле |
| 8 | 10А Датчик кислорода |
| 9 | 10А Датчик кислорода |
| 10 | 10А Насос топлива, диагностика |
| 11 | 30/60А Инжектор |
| 12 | 40А Кондиционер |
| 13 | 40А Стопы, подсветка, салон, аварийка |
| 14 | 30А ABS |
| 15 | 30А Зажигание |
| 16 | 30А Стеклоподъемники |
| 17 | 80А Основной предохранитель |
Расположение реле
- R1 — Основное реле
- R2 — Реле насоса топлива
Если у вас есть дополнения по предохранителям и реле Kia Sportage 1, оставьте в комментариях.
