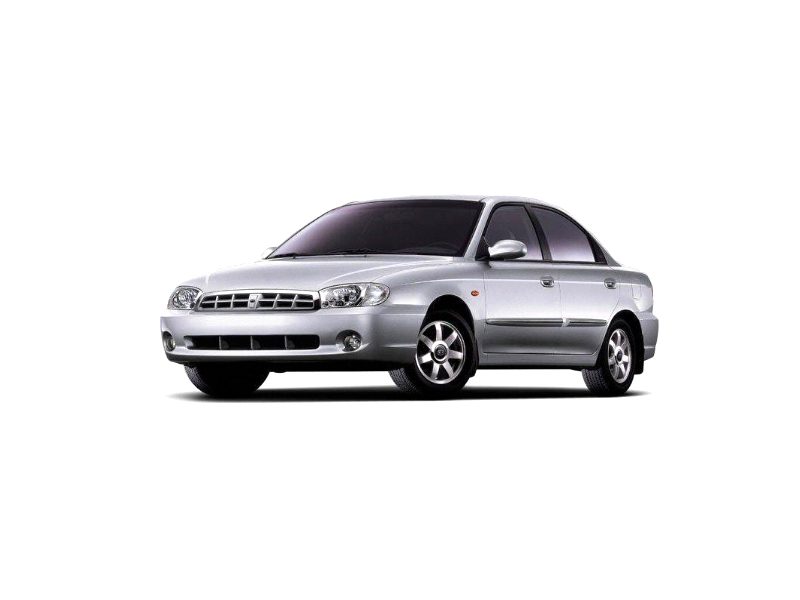

Киа Сефия (Kia Sephia) выпускалась в период с 1993 по 2000 год, включая модели 1993, 1994, 1995, 1996, 1997, 1998, 1999 и 2000 годов. Впоследствии автомобиль подвергся рестайлингу, и обновленная модификация, часто называемая Kia Sephia 2, была доступна в 2001, 2002 и 2003 годах. Эта версия также известна как Kia Spectra. В этой статье мы подробно разберем распиновку предохранителей и реле для Киа Сефия, включая схемы блоков предохранителей, их расположение и функции. Особое внимание уделим предохранителю прикуривателя, чтобы помочь с диагностикой и ремонтом электрики Kia Sephia.
Точные схемы предохранителей для вашей Kia Sephia указаны на крышке блока. Всегда проверяйте актуальное назначение для точной идентификации.
Расположение блока предохранителей под капотом
Этот блок размещен в моторном отсеке, непосредственно рядом с аккумулятором.
Вариант 1

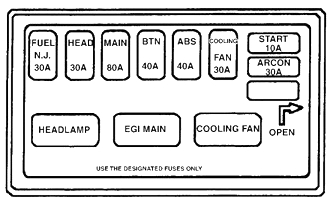

Схема блока
Расшифровка предохранителей
| FUEL INJ | 30А Система управления выхлопными газами |
| HEAD | 30А Передние фары |
| MAIN | 80А Основная защита электрических цепей |
| BTN | 40А Аварийные огни, освещение салона, двери, замки, стоп-сигналы, задние фонари |
| COOLING FAN | 30А Вентилятор системы охлаждения |
| START | 10А Механизм пуска двигателя |
| AIRCON | 30А Вентилятор кондиционера |
| ABS | 40A Антиблокировочная тормозная система |
| EGI MAIN | Реле основного зажигания |
Вариант 2
Диаграмма блока
Функции предохранителей и реле
| 1 | IGN 1:20A (Система зажигания) |
| 2 | ABS: 30A (Система ABS) |
| 3 | TNS: 30A (Автоматическое подключение к предохранителям TAIL (ЛЕВЫЙ) 10А, TAIL (ПРАВЫЙ) 10А) |
| 4 | IGN 2: 30A (Зажигание, реле запуска) |
| 5 | START: 20А Механизм пуска |
| 6 | 30А. Питание для предохранителей №15 и №20 |
| 7 | COOL/FAN: 20A Вентилятор радиатора |
| 8 | COND/FAN: 20A Вентилятор кондиционирования |
| 9 | STARTER: 10/15A Пусковой механизм |
| 10 | BLOWER: 25A Вентилятор обогрева |
| 11 | SR/ACC: 10A Система кондиционирования |
| 12 | RR FOG: 10A Задние противотуманные огни |
| 13 | HAZARD: 15A Аварийная световая сигнализация |
| 14 | D/LOCK: 25A Центральный замок |
| 15 | ABS: 30A Антиблокировка |
| 16 | SUNROOF: 15A Солнцезащитный люк |
| 17 | P/W RH: 20A Электростеклоподъемники справа |
| 18 | P/W LH: 20A Электростеклоподъемники слева |
| 19 | RR WIPER: 15A Задний стеклоочиститель |
| 20 | IGN 2: 20A Зажигание и реле пуска |
| 21 | HEAD: 25A Основные фары |
| 22 | IG COIL: 15A Зажигательная катушка |
| 23 | OBD – II: 10A Диагностический порт |
| 24 | DEFOG: 20A Обогрев заднего стекла |
| 25 | OX SEN D: 10A Задний сенсор кислорода |
| 26 | OX SEN U: 10A Передний сенсор кислорода |
| 27 | FUEL PUMP: 10A Топливный насос |
| 28 | INJECTOR: 10A Топливные инжекторы |
| 29 | A/CON: 10A Кондиционер |
| 30 | BTN: 30A Стоп-сигналы, аварийка, салонное освещение, центральный замок |
| 31 | 10А Автоматическое включение освещения |
| 32 | FRT FOG: 15A Передние противотуманные фары |
| 33 | TAIL RH: 10A Правый задний габарит |
| 34 | TAIL LH: 10A Левый задний габарит |
| 35 | HEAD LOW: 15A Ближний свет фар |
| 36 | HEAD HI: 15A Дальний свет фар |
| 37 | HORN: 15A Клаксон |
| 41 45 | SPARES: 10A, 15A, 20A, 30A (резервные) |
| 50 | DEFOG Противотуманные огни |
| 51 | FUEL PUMP Насос топлива |
| 52 | HORN Сигнал |
| 53 | AIR COND Кондиционер |
| 54 | EGI MAIN Реле зажигания |
| 55 | HEADLAMP Фары, подсветка панели |
| 56 | TNS Автоподключение к TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А |
| 60 | P/WINDOWS Реле стеклоподъемников |
| 61 | BLOWER Реле обогрева и кондиционера |
| 63 | COOLING FAN Вентилятор охлаждения |
| 64 | CONDENSOR FAN Вентилятор кондиционера |
| 75 | FUSE PULLER — Извлекатель предохранителей |
Блок предохранителей в салоне
Находится под приборной панелью на левой стороне, у рычага открытия капота, защищен крышкой.
Вариант 1

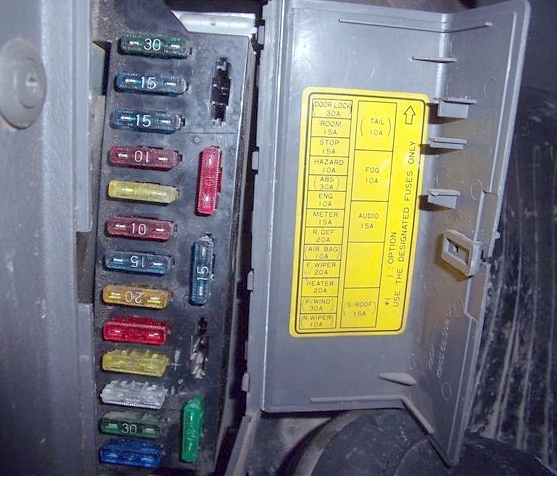

Изображение и схема
Описание функций
| TAIL | 10А Освещение номерного знака, передние габаритные огни |
| FOG | 15А Передние противотуманки |
| AUDIO | 15А Магнитола, прикуриватель, зеркала с подогревом, антенна |
| DOORLOOK | 30А Автозамки дверей |
| ROOM | 10А Внутреннее освещение, часы, багажник |
| HAZARD | 10А Аварийные сигналы |
| ENG | 10А Электроника двигателя |
| METER | 15А Панель приборов, поворотники |
| Rr. DEF | 20А Задний обогрев стекла |
| WILPER | 20А Передний стеклоочиститель и омыватель |
| HEATER | 20А Мотор печки |
| POWER WINDOW | 30А Электростеклоподъемники |
| Rr. WIPER | 10А Задний стеклоочиститель и омыватель |
Вариант 2
Диаграмма
Расшифровка
| A/BAG | 10A Подушка безопасности |
| TURN LAMP | 10A Указатели поворота |
| METER | 10A Приборная панель, задний ход, предупредитель |
| ILLUMI | 10A Подсветка кнопок |
| POWER SOCKET | 15A Освещение багажника, розетка |
| HAZARD | 15A Аварийная сигнализация |
| STOP | 15A Стоп-сигналы, ABS |
| TAIL (RH) | 10A Правый задний габарит/левый передний, подсветка |
| TAIL (LH) | 10A Левый задний габарит/правый передний |
| CIGAR | 15A Прикуриватель |
| AUDIO | 10A Аудио, зеркала, часы |
| WIPER (FRT) | 15А Передний стеклоочиститель, омыватель, люк |
| WIPER (RR) | 15А Задний стеклоочиститель и омыватель |
| WARMER | 15А Подогрев сидений |
| MIRROR DEF | 10А Подогрев зеркал |
| START | 10А ECU двигателя, система подвески |
Предохранитель для прикуривателя в Kia Sephia маркирован как CIGAR и имеет номинал 15А.
Если у вас есть дополнения по схемам предохранителей или реле для Киа Сефия, делитесь в комментариях.
