Предохранители и реле Kia Rio 3 третьего поколения производились в 2011–2016 годах в кузовах седан и хэтчбэк. В этой статье мы подробно разберём схемы предохранителей и реле для Kia Rio 3 с иллюстрациями и фотографиями. Особое внимание уделим предохранителю прикуривателя Kia Rio 3. В конце вы найдёте ссылку на полную руководство по эксплуатации и ремонту авто.
Расположение и маркировка предохранителей с реле могут варьироваться в зависимости от комплектации. Точные схемы предохранителей Kia Rio 3 всегда указаны на внутренней стороне крышки блока.
Не то поколение Kia Rio?
[Описание Киа Рио 1]
[Описание Киа Рио 2]
[Описание Киа Рио 4]
Блок предохранителей в салоне Kia Rio 3

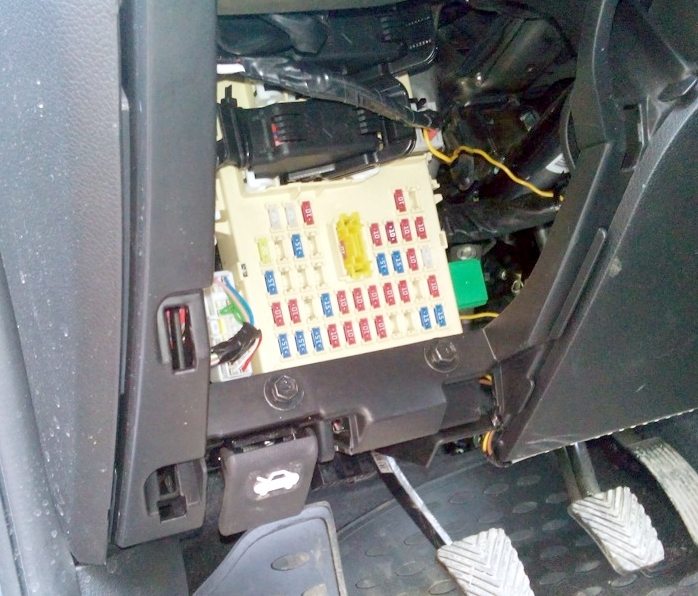

Располагается в пассажирском отсеке, под торпедо со стороны водителя, за съёмной крышкой. Здесь находятся основные предохранители и реле для электрооборудования салона, включая прикуриватель и освещение.

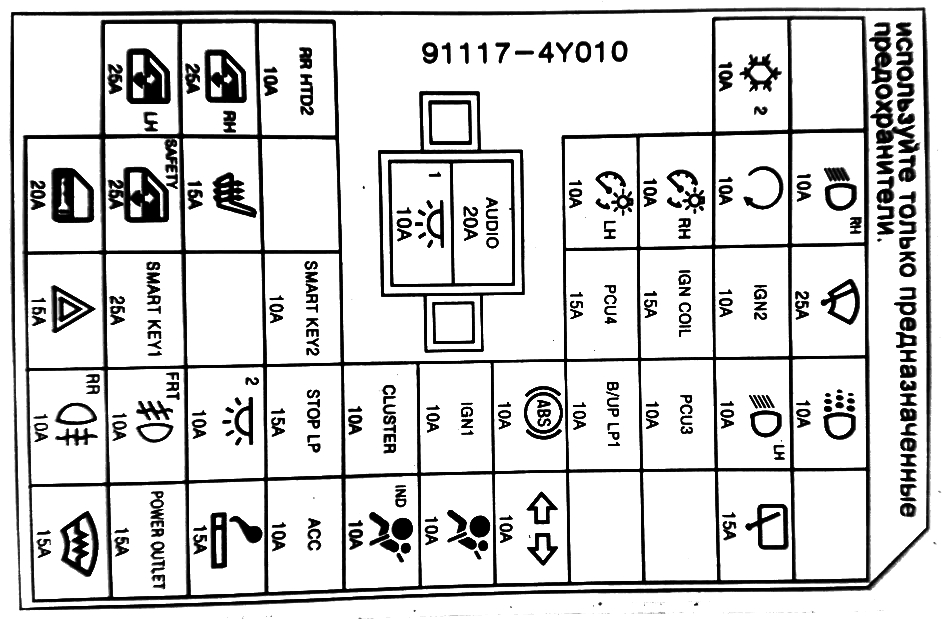

Пример схемы предохранителей и реле с крышки блока в салоне
Расшифровка предохранителей в салоне Kia Rio 3

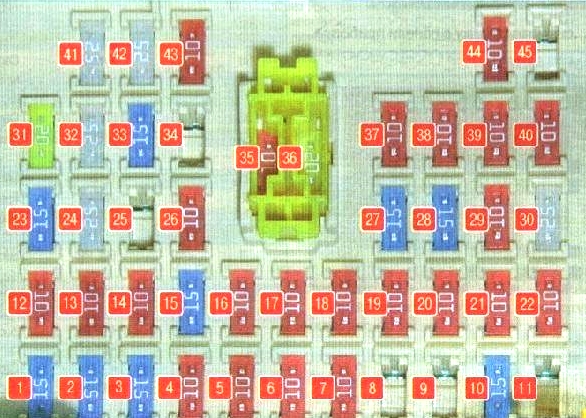

Схема предохранителей блока в салоне
Описание предохранителей Kia Rio 3
| 1 | 15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна |
| 2 | 15А P/OUTLET Розетка для подключения дополнительного оборудования |
| 3 | 15А C/LIGHTER Прикуриватель |
| 4 | 10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией |
| 5 | 10А А/BAG IND Сигнализатор отключения передней подушки безопасности |
| 6 | 10А А/BAG Блок управления системой безопасности SRS |
| 7 | 10А Выключатель аварийной сигнализации |
| 8 | 10А MOPS 2 ЭБУ ЭУР |
| 9 | Резерв |
| 10 | 15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении) |
| 11 | 15А Обогреватель рулевого колеса |
| 12 | 10А RR Реле заднего противотуманного фонаря |
| 13 | 15A FRT Реле передней противотуманной фары |
| 14 | 10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП |
| 15 | 15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных |
| 16 | 10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах |
| 17 | 10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник |
| 18 | 10A ABS Переключатель на передней панели, модуль ESC, реле HAC |
| 19 | 10A B/UP LP Выключатель фонаря света заднего хода |
| 20 | 10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера |
| 21 | 10А H/LP LH Левая блок-фара |
| 22 | 10А DAY TIME RUNNING LIGHT Дневные ходовые огни |
| 23 | 15А HAZARD Реле аварийной сигнализации, ВСМ |
| 24 | 25А SMK_1 Блок управления электронного ключа |
| 25 | 15А Электродвигатель люка |
| 26 | 10А SMK_2 Кнопка пуска и остановки двигателя |
| 27 | 15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП) |
| 28 | 15А IGN COIL Катушки зажигания, конденсатор |
| 29 | 10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ) |
| 30 | 25А F/WPR Очиститель ветрового стекла, подрулевой переключатель |
| 31 | 20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ) |
| 32 | 25А SAFETY P/WDW Блокировка электрических стекло подъемников |
| 33 | 15А S/HEATER Обогрев передних сидений |
| 34 | 10А Регулятор наружных зеркал с электроприводом |
| 35 | 10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы |
| 36 | 20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией |
| 37 | 10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок — фара, подсветка панели приборов |
| 38 | 10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов |
| 39 | 10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП) |
| 40 | 10А H/LP RH Правая блок — фара, комбинация приборов |
| 41 | 25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника |
| 42 | 25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника |
| 43 | 10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера |
| 44 | 10А A/CON 2 Кондиционер |
| 45 | Резерв |
За работу дополнительных розеток отвечает предохранитель №2, а для прикуривателя Kia Rio 3 — №3 номиналом 15А. Это ключевые элементы для диагностики и замены предохранителей.
Реле в блоке салона Kia Rio 3
На задней панели блока установлены несъёмные реле, отвечающие за основные функции освещения и механизмов салона.

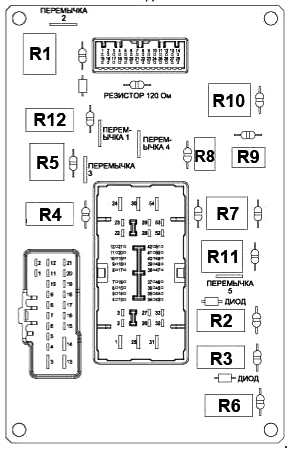

Схема реле блока в салоне с обратной стороны
Расшифровка реле
- Реле обогрева заднего стекла
- Реле противотуманных фар
- Реле задних противотуманных фонарей
- Реле габаритных огней
- Реле дневных ходовых огней
- Реле антиобледенителя ветрового стекла
- Реле блокировки дверей
- Реле разблокирования крышки багажника
- Реле указателей поворота
- Реле аварийной сигнализации
- Реле электро стеклоподъемников
- Реле охранной сигнализации
Блок предохранителей и реле под капотом Kia Rio 3

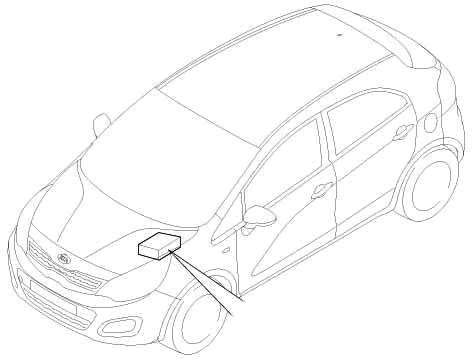

Этот блок установлен в моторном отсеке слева, отвечает за силовые цепи, двигатель и внешние системы авто.

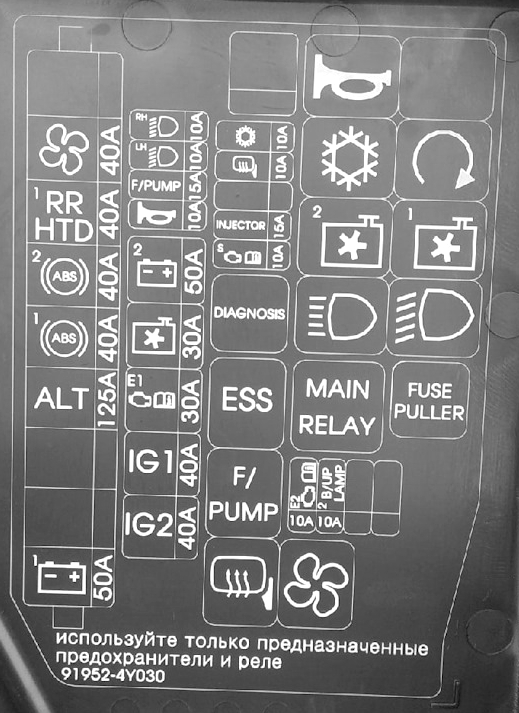

Пример схемы предохранителей с крышки блока под капотом

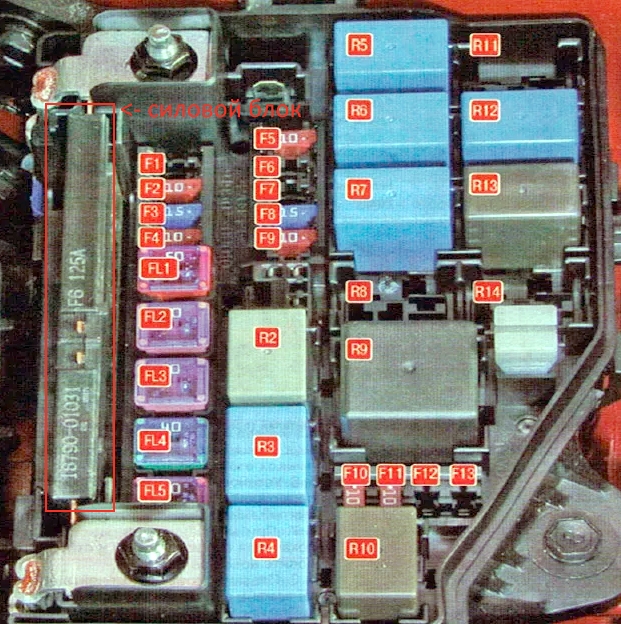

Фото-схема блока под капотом
Назначение предохранителей и реле под капотом
| F1 | Резерв |
| F2 | 10А Реле обогрева наружных зеркал |
| F3 | 15А Топливный насос |
| F4 | 10А Звуковой сигнал |
| F5 | 10А Кондиционер |
| F6 | Резерв |
| F7 | Резерв |
| F8 | 15А Система питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения |
| F9 | 10А Датчики системы управления двигателем, блок управления двигателем, модуль иммобилизатора |
| F10 | 10А Блок ТСМ |
| F11 | 10А Лампы света заднего хода |
| F12 | Резерв |
| F13 | Резерв |
| FL1 | 50А Распределительная коробка панели приборов |
| FL2 | 30А Реле вентилятора охлаждения двигателя (высокая, низкая скорость) |
| FL3 | 30А Реле блока управления двигателем |
| FL4 | 40А Реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа) |
| FL5 | 50А Реле запуска двигателя (система с электронным ключом), замок зажигания (без системы электронного ключа) |
| R1 | Резерв |
| R2 | Реле системы предупреждения об экстренном торможении |
| R3 | Реле топливного насоса |
| R4 | Реле обогрева наружных зеркал заднего вида |
| R5 | Реле звукового сигнала |
| R6 | Реле кондиционера |
| R7 | Реле вентилятора (низкая скорость) |
| R8 | Резерв |
| R9 | Реле электронного блока управления двигателем |
| R10 | Реле электро вентилятора воздухо нагнетателя отопителя |
| R11 | Резерв |
| R12 | Реле выключателя блокировки зажигания |
| R13 | Реле вентилятора (высокая скорость) |
| R14 | Резерв |
На обратной стороне блока под капотом могут быть размещены дополнительные реле, такие как реле звукового сигнала, реле сирены охранной системы, реле стартера и другие элементы электрики Kia Rio 3.
Силовой блок реле под капотом
Этот мультиблок расположен в левой секции основного блока под капотом, управляет высокотоковыми цепями.

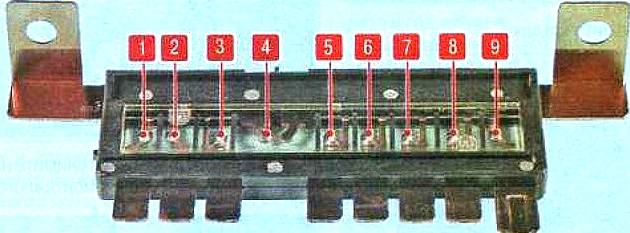

Схема силового мультиблока
Обозначение силовых реле
- 50А Распределительная коробка панели приборов, реле задних фонарей
- Резерв
- Резерв
- 125А Генератор
- 40А Гидроэлектронный модуль ABS, диагностический разъем
- 40А Гидроэлектронный модуль ABS
- 40А Реле обогрева заднего стекла
- 40А Реле электро вентилятора воздухо нагнетателя отопителя
- Резерв
Руководство по эксплуатации и ремонту Kia Rio 3
Хотите узнать больше о техническом обслуживании, замене предохранителей и ремонте Kia Rio 3? Скачайте официальную инструкцию по эксплуатации: «скачать».
На нашем YouTube-канале доступно видео с обзором схем предохранителей и реле Kia Rio 3. Рекомендуем посмотреть и подписаться для актуальной информации по авто.
Если у вас есть вопросы по предохранителям Kia Rio 3, замена реле или дополнения к статье — оставляйте комментарии ниже.
