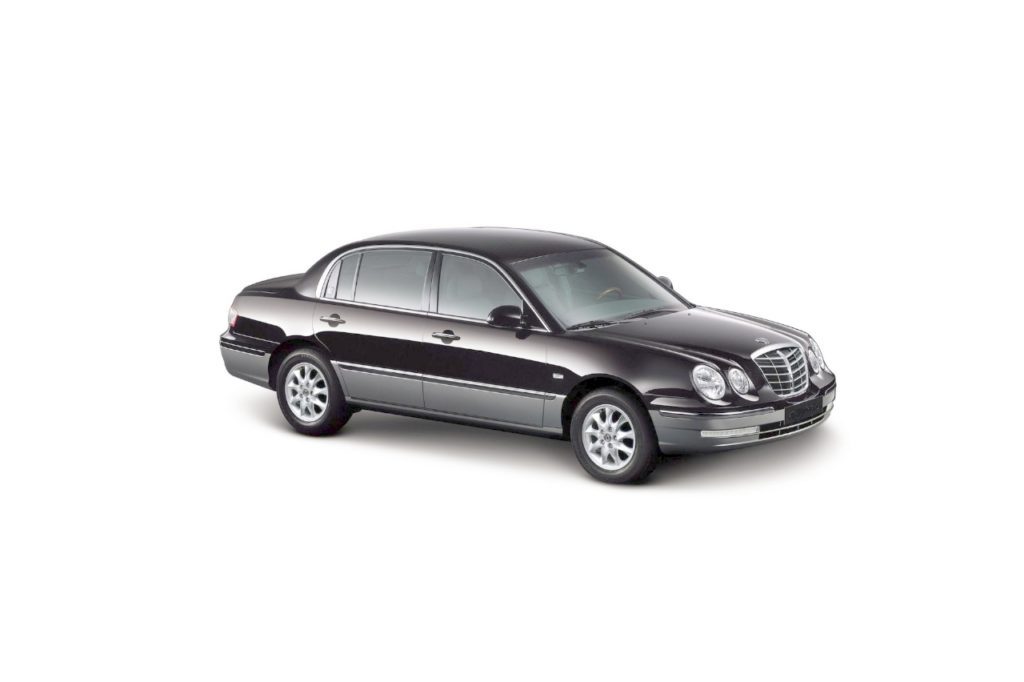

Kia Opirus – премиальный седан, производившийся в период с 2003 по 2011 год, оснащенный бензиновыми моторами объемом 3,5 л и 3,8 л. За годы выпуска модель подверглась рестайлингу. В этой статье мы подробно разберем предохранители и реле Kia Opirus: схемы расположения блоков, их назначение, а также местоположение. Особое внимание уделим предохранителю прикуривателя и розетки, включая советы по замене предохранителей Kia Opirus для самостоятельного ремонта.
Расположение и функции элементов в блоках предохранителей Kia Opirus могут варьироваться. Всегда проверяйте схему на внутренней стороне крышки блока для точности.
Блок предохранителей в салоне
Этот блок размещен под приборной панелью со стороны водителя, скрыт за защитной панелью. Доступ к блоку предохранителей в салоне Kia Opirus прост для самостоятельной проверки.

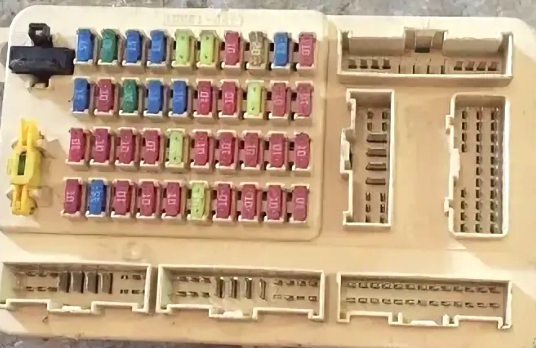

Фотография блока

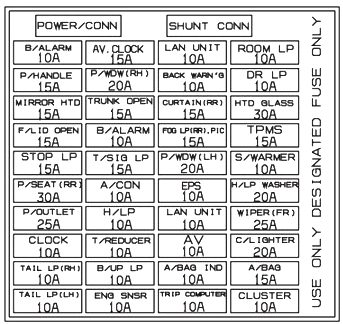

Схема блока предохранителей в салоне Kia Opirus
Расшифровка предохранителей и реле в салонном блоке Kia Opirus
| B/ALARM | 10А Система сигнализации |
| A/BAG | 15А Подушки безопасности |
| C/LIGHTER | 20А Прикуриватель (предохранитель прикуривателя Kia Opirus) |
| SA/WARMER | 10А Подогрев передних сидений |
| PM/DW (RH) | 20А Электростеклоподъемники (пассажирская сторона) |
| P/HANDLE | 15А Гидроусилитель руля |
| T/SIG LP | 15А Указатели поворотов |
| HTD GLASS | 30А Обогрев заднего стекла |
| TRUNK OPEN | 15А Электропривод багажника |
| CLUSTER | 10А Приборная панель |
| A/BAG IND | 10А Индикатор подушек безопасности |
| P/OUTLET | 25А Задняя электрическая розетка (розетка Kia Opirus) |
| LAN UNIT | 10А Сеть локальной связи |
| CURTAIN (RR) | 15А Задние шторки |
| FOG LP(RR), PIC | 15А Задние противотуманки, персональная идентификация |
| F/LID OPEN | 15А Открытие капота |
| P/SEAT (RR) | 30А Задние сиденья |
| B/ALARM | 10А Система сигнализации |
| STOP LP | 15А Стоп-сигналы |
| TRIP COMPUTER | 10А Бортовой компьютер |
| B/UP LP | 10А Освещение багажника |
| AV | 10А Аудио-видео система |
| H/LP | 10А Основные фары |
| A/CON | 10А Кондиционер |
| P/WDW(LH) | 20А Электростеклоподъемник (водительская сторона) |
| TAIL LP(RH) | 10А Задние габаритные огни (правые) |
| BACK WARN’G | 10А Парктроник (задний) |
| DR LP | 10А Подсветка дверей |
| MIRROR HTD | 15А Обогрев боковых зеркал |
| ENG SNSR | 10А Датчики двигателя |
| T/REDUCER | 10А Натяжитель ремня безопасности |
| CLOCK | 10А Часы и дисплей |
| WIPER (FR) | 25А Передние стеклоочистители |
| EPS | 10А Электроусилитель руля |
| TAIL LP(LH) | 10А Задние габаритные огни (левые) |
| ROOM LP | 10А Салонное освещение |
| AV, CLOCK | 15А Мультимедиа и часы |
| LAN UNIT | 10А Локальная сеть |
| TPMS | 15А Контроль давления в шинах |
| H/LP WASHER | 20А Омыватель фар |
| SHUNT CONN | Подсветка кнопок |
| POWER/CONN | Реле питания |
Предохранитель прикуривателя в Kia Opirus маркирован как C/LIGHTER (передний), а для дополнительной розетки – P/OUTLET (задняя). Это ключевые элементы для устранения неисправностей в электрике.

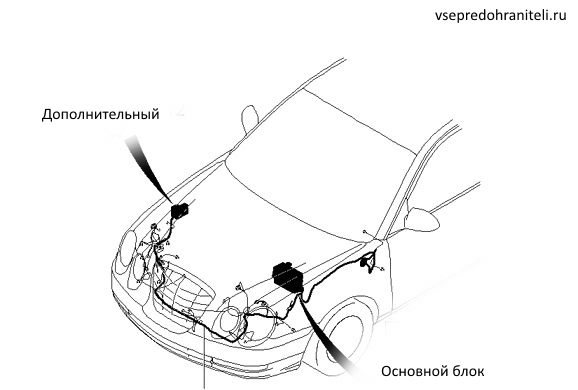

Блоки предохранителей и реле под капотом Kia Opirus
Основной блок под капотом
Основной блок предохранителей расположен у левой стойки левого лонжерона в моторном отсеке. Это ключевой узел для защиты систем двигателя и шасси в Kia Opirus.

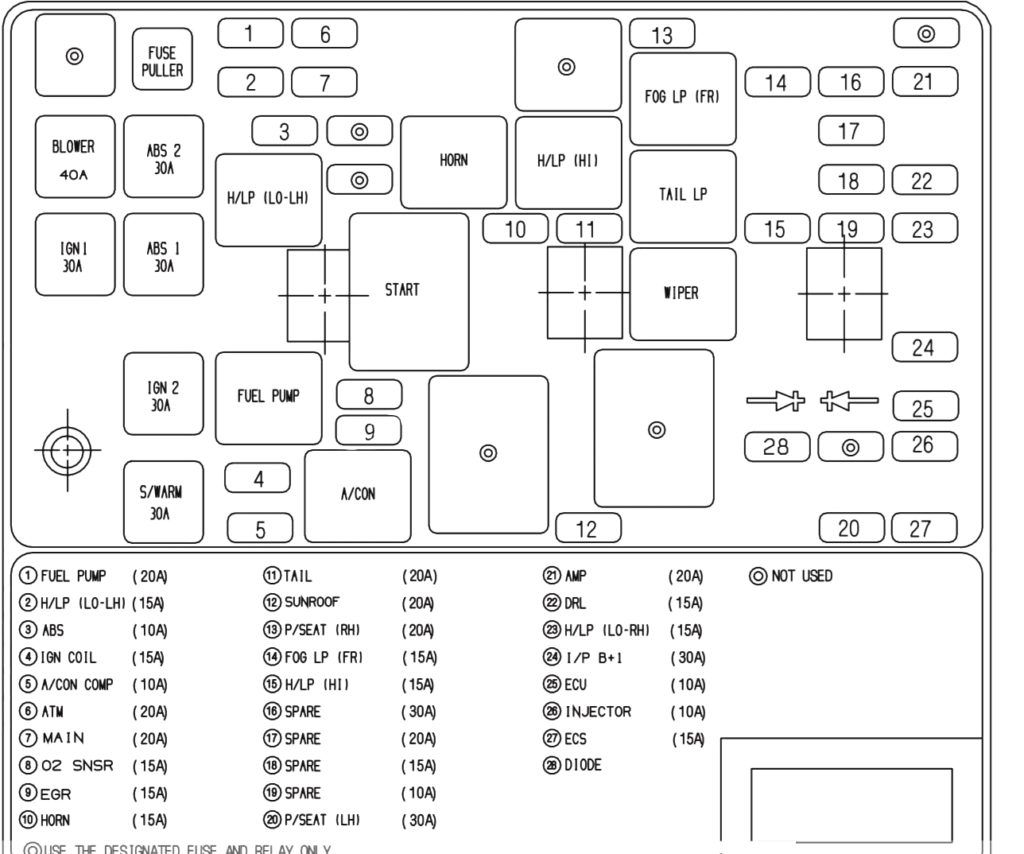

Схема основного блока под капотом Kia Opirus
Назначение предохранителей и реле в основном блоке
| 1 FUEL PUMP | 20А Топливный насос |
| 2 H/LP (LO-LH) | 15А Фары ближнего света (левые) |
| 3 ABS | 10А ABS-система |
| 4 IGN COIL | 15А Катушки зажигания |
| 5 A/CON COMP | 10А Компрессор кондиционера |
| 6 ATM | 20А Реле АКПП |
| 7 MAIN | 20А Реле ЭБУ двигателя |
| 8 O2 SNSR | 15А Лямбда-зонд |
| 9 EGR | 15А Клапан EGR |
| 10 HORN | 15А Клаксон |
| 11 TAIL | 20А Габаритные огни |
| 12 SUNROOF | 20А Люк в крыше |
| 13 P/SEAT (RH) | 20А Переднее правое сиденье |
| 14 FOG LP (FR) | 15А Передние противотуманки |
| 15 H/LP (HI) | 15А Дальний свет фар |
| 16 SPARE | 30А Резервный |
| 17 SPARE | 20А Резервный |
| 18 SPARE | 15А Резервный |
| 19 SPARE | 10А Резервный |
| 20 P/SEAT (LH) | 30А Переднее левое сиденье |
| 21 AMP | 20А Усилитель аудио |
| 22 DRL | 15А Дневные ходовые огни |
| 23 H/LP (LO-RH) | 15А Ближний свет (правые фары) |
| 24 1/Р В+ | 30А Основное питание |
| 25 ECU | 10А Электронный блок управления |
| 26 INJECTOR | 10А Форсунки |
| 27 ECS | 15А Подвеска с электронным контролем |
| 28 DIODE | Диод |
| BLOWER | 40А Вентилятор отопителя |
| IGN 1 | 30А Реле зажигания 1 |
| ABS 2 | 30А ABS (модуль 2) |
| ABS 1 | 30А ABS (модуль 1) |
| IGN 2 | 30А Реле зажигания 2 |
| S/WARM | 30А Подогрев сидений |
| H/LP (LO-LH) | Реле фар ближнего света (левый) |
| FUEL PUMP | Реле топливного насоса |
| HORN | Реле клаксона |
| START | Реле стартера |
| A/CON | Реле кондиционера |
| H/LP (HI) | Реле дальнего света |
| FOG LP (FR) | Реле передних противотуманок |
| TAIL LP | Реле габаритных огней |
| WIPER | Реле стеклоочистителей |
| A/CON FAN-2 | Реле вентилятора кондиционера 2 |
| ВATT | 60А Генератор и АКБ |
| ALT | 15А Альтернатор |
| COOLING | 60А Вентилятор охлаждения |

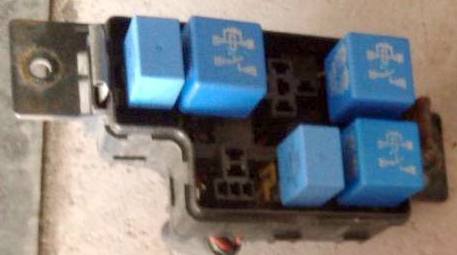

Дополнительный блок реле
В дополнительном блоке преимущественно размещены реле, такие как реле поворотников, аварийной сигнализации и другие. Их конфигурация и положение зависят от комплектации Kia Opirus – проверьте по руководству владельца.
