Kia Ceed 2 поколения производилось в период с 2012 по 2018 год в вариантах кузова хэтчбек и универсал (Ceed SW). За эти годы модель Kia Sid 2 претерпела обновление. В этой публикации собраны сведения о предохранителях и реле Kia Ceed 2, включая диаграммы блоков, изображения и фото. Особое внимание уделим предохранителю, отвечающему за прикуриватель и розетки, а также схемам замены для диагностики неисправностей.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска автомобиля. Рекомендуем проверять по схемам на внутренней стороне крышки блока.
Блок в салоне

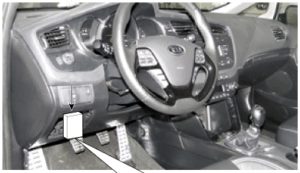

Расположен в нижней секции торпедо, скрыт за защитной панелью.

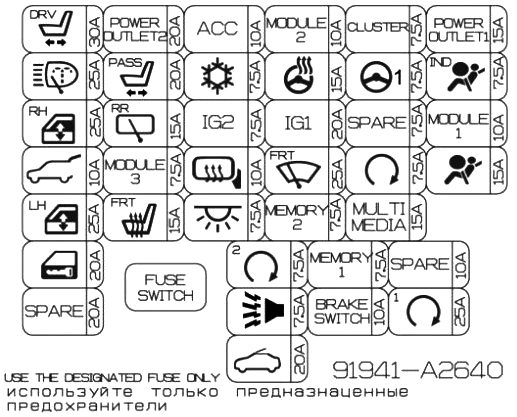

Диаграмма на крышке

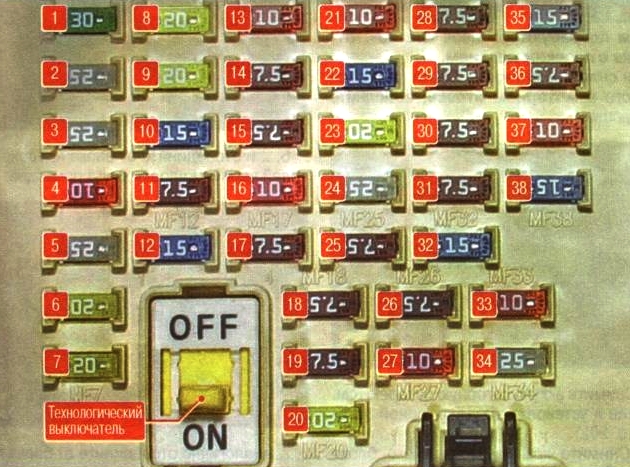

Фото — диаграмма
Расшифровка
| 1 | 30А Электропривод сиденья водителя — P/SEAT DRV |
| 2 | 25А Омыватель фар — H/LP WASHER |
| 3 | 25А Электро стекло подъемники (правая сторона) — P/WDWRH |
| 4 | 10А Электропривод замка двери задка — T/GATE OPEN |
| 5 | 25А Электро стекло подъемники (левая сторона) — P/WDWLH |
| 6 | 20А Центральный замок — DR LOCK |
| 7 | 20А Запасной — SPARE |
| 8 | 20А Прикуриватель, задняя электрическая розетка — POWER OUTLET 2 |
| 9 | 20А Электропривод сиденья водителя — P/SEAT ASS |
| 10 | 15А Стеклоочиститель окна двери задка — RR WIPER |
| 11 | 7,5А Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации — MODULE 3 |
| 12 | 15А Обогрев передних сидений — S/HEATER FRT |
| 13 | 10А Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал — ACC |
| 14 | 7,5А Кондиционер — A/CON |
| 15 | 7,5А Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений — IG2 |
| 16 | 10А Обогрев наружных зеркал, кондиционер — HTD MIRR |
| 17 | 7,5А Освещение салона — INTERIOR LAMP |
| 18 | 7,5А Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя — PDM2 |
| 19 | 7,5А Противоугонная сигнализация — B/HORN |
| 20 | 20А Электропривод люка в крыше — SUNROOF |
| 21 | 10А Электропривод стояночного тормоза, электро корректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений — MODULE 2 |
| 22 | 15А Обогрев рулевого колеса — HTDSTRG |
| 23 | 20А Блок предохранителей и реле в моторном отсеке — IG1 |
| 24 | 25А Стеклоочиститель ветрового окна, датчик дождя — WIPER |
| 25 | 7,5А Иммобилайзер — MEMORY 2 |
| 26 | 7,5А Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электрооборудованием кузова (ВСМ) — MEMORY 1 |
| 27 | 10А Система доступа в автомобиль без ключа, стоп-сигналы — BRAKE SWITCH |
| 28 | 7,5А Комбинация приборов, часы — CLUSTER |
| 29 | 7,5А Электроусилитель руля — POWER STEERING |
| 30 | 7,5А Резерв — SPARE |
| 31 | 7,5А Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП — START |
| 32 | 15А Аудиосистема, часы — MULTI MEDIA |
| 33 | 10А Резерв — SPARE |
| 34 | 25А Система доступа в автомобиль без ключа — PDM 1 |
| 35 | 15А Передняя электрическая розетка — P/OUTLET 1 |
| 36 | 7,5А Комбинация приборов — A/BAG IND |
| 37 | 10А Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения — MODULE 1 |
| 38 | 15А Система пассивной безопасности SRS — A/BAG |
Предохранитель №8 мощностью 20А отвечает за прикуриватель и задние розетки в Kia Ceed 2.
Блоки под капотом
Основной блок

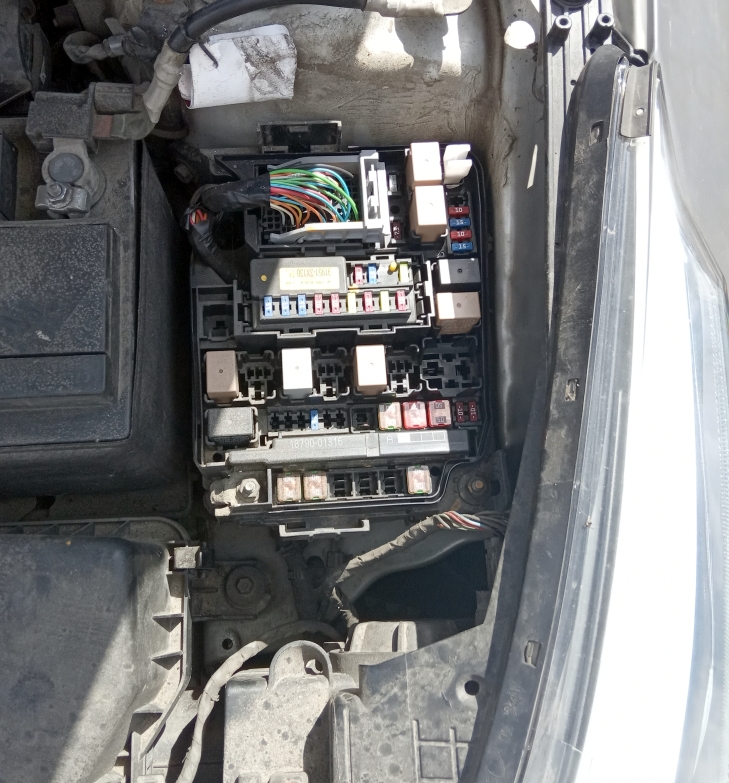

Основной монтажный блок предохранителей и реле размещен слева в моторном отсеке.
Примерное расположение

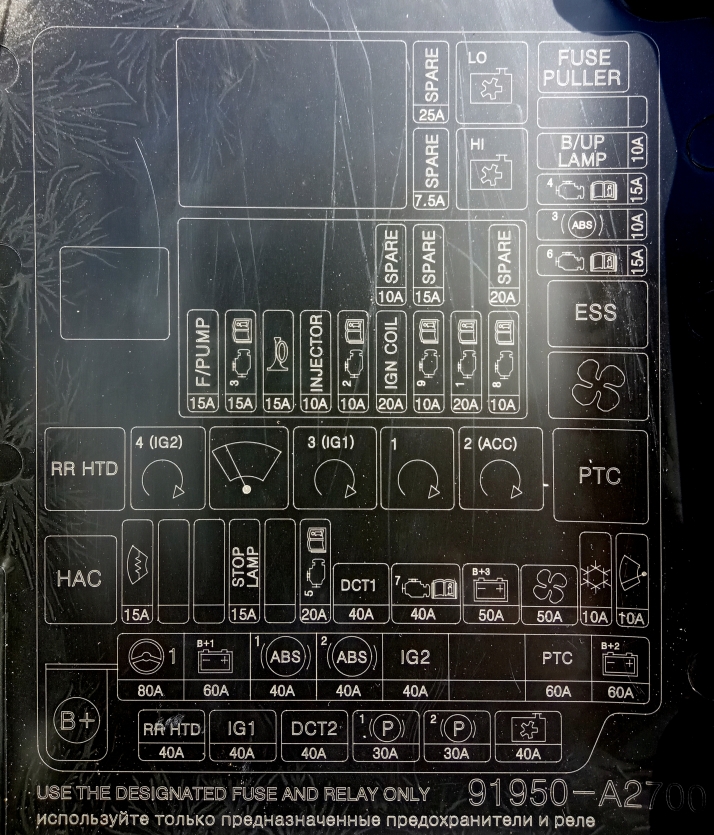

Диаграмма с крышки блока

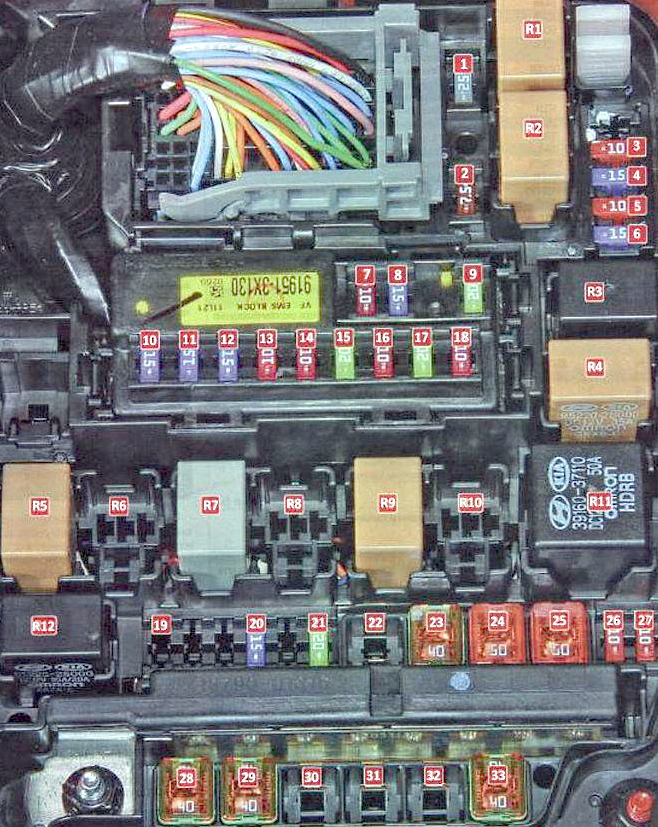

Фото — диаграмма
Расшифровка предохранителей
| 1 | 25А Резерв — SPARE |
| 2 | 7,5А Резерв — SPARE |
| 3 | 10А Свет заднего хода — B/UPLP |
| 4 | 15А Электронный блок управления двигателем, иммобилайзер, система доступа в автомобиль без ключа — ECU4 |
| 5 | 10А Антиблокировочная система тормозов ABS, система повышения курсовой устойчивости ESC — ABS3 |
| 6 | 15A Электронный блок управления АКП, стоп-сигналы — TCU2 |
| 7 | 10А Резерв — SPARE |
| 8 | 15А Резерв — SPARE |
| 9 | 20А Резерв — SPARE |
| 10 | 15A Топливный насос — F/PUMP |
| 11 | 15A Электронный блок управления двигателем — ECU3 |
| 12 | 15A Звуковые сигналы — HORN |
| 13 | 10A Топливный насос — INJECTOR |
| 14 | 10A Электронный блок управления двигателем — ECU2 |
| 15 | 20A Катушки зажигания — IGN COIL |
| 16 | 10A Стартер, система изменения фаз газораспределения — ECU9 |
| 17 | 20A Электронный блок управления двигателем — ECU1 |
| 18 | 10A Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера — ECU8 |
| 19 | 15F Обогрев ветрового стекла — DEICER |
| 20 | 15A Стоп-сигналы, система помощи при трогании на подъеме — STOP LAMP |
| 21 | 20A Электронный блок управления двигателем — TCU1 |
| 22 | 40A Электронный блок управления АКП — DCT1 |
| 23 | 40A Предохранители №10-18 — EMS |
| 24 | 50А Блок предохранителей в салоне — B+3 |
| 25 | 50А Электро вентилятор отопителя — BLOWER |
| 26 | 10А Кондиционер — A/CON |
| 27 | 10А Датчик дождя — WIPER FRT |
| 28 | 40А Обогрев заднего стекла — RRHTD |
| 29 | 40А Выключатель зажигания, блок предохранителей в салоне — IG1 |
| 30 | 40А Электронный блок управления АКП — DCT2 |
| 31 | 30А Электропривод стояночного тормоза — EPB1 |
| 32 | 30А Электропривод стояночного тормоза — EPB1 |
| 33 | 40А Электро вентилятор радиатора системы охлаждения — C/FAN |
Функции реле
| R1 | Реле электро вентилятора радиатора системы охлаждения (малая скорость) — LO |
| R2 | Реле электро вентилятора радиатора системы охлаждения (большая скорость) — HI |
| R3 | Реле системы предупреждения об экстренном торможении — ESS |
| R4 | Реле электро вентилятора отопителя — BLOWER |
| R5 | Реле обогрева заднего стекла — RR HTD |
| R6 | Реле системы зажигания — IG2 |
| R7 | Реле стеклоочистителя — WIPER |
| R8 | Реле системы зажигания — IG1 |
| R9 | Реле стартера — START |
| R10 | Реле выключателя зажигания — ACC |
| R11 | Реле дополнительного обогревателя — PTC |
| R12 | Реле системы помощи при трогании на подъеме — H/LP LO |

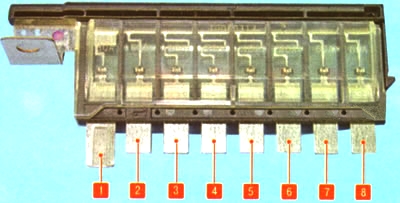

Блок силовых предохранителей
Интегрирован в основной блок под капотом.
Диаграмма
Расшифровка
- 80А Электроусилитель рулевого управления
- 60А Монтажный блок в салоне, левая блок-фара, лампы освещения поворота, дневные ходовые огни
- 40А Антиблокировочная система тормозов ABS, система повышения курсовой устойчивости ESC
- 40А Антиблокировочная система тормозов ABS, система повышения курсовой устойчивости ESC, диагностический разъем
- 40А Выключатель зажигания, стартер
- 40А Не используется
- 60А Дополнительный обогреватель
- 50А Монтажный блок в салоне, правая блок-фара, противотуманные фары, задние фонари
Дополнительный блок
Предназначен в основном для дизельных версий двигателей.
- A: ПТК (бензин) / реле подогревателя топлива (дизель)
- B: Реле свечей накаливания
- C: реле ПТК3
- D: реле ПТК2
- E: реле ПТК1

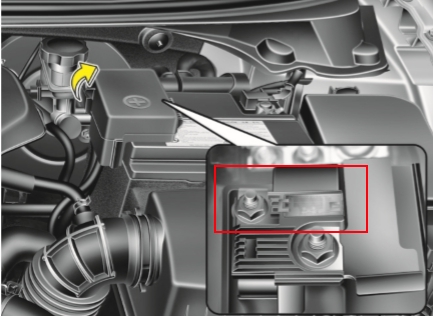

Главный предохранитель

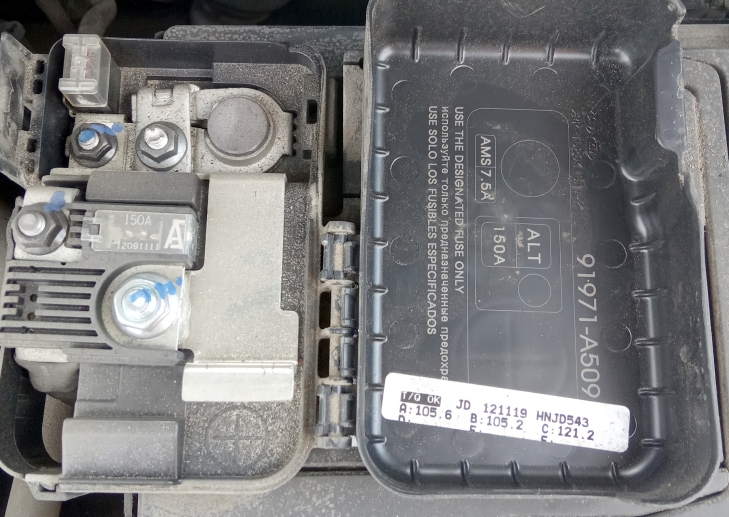

Основной силовой мультипредохранитель установлен на положительном выводе аккумулятора.
Вблизи могут размещаться дополнительные силовые предохранители в виде мощных плавких вставок.
Если у вас другое поколение Kia Ceed, ознакомьтесь с материалами по первому или третьему поколению. На нашем канале доступно видео по предохранителям Kia Ceed 2 — смотрите и подписывайтесь для получения полезных советов по ремонту и диагностике.
Это все информация по блокам предохранителей и реле. Если возникнут вопросы по замене или схемам, оставляйте комментарии ниже.
