Минивэн Kia Carnival, также известный как предохранители Kia Karnival, выпускается с 1998 года и продолжает производство в трех поколениях, доступен на международном рынке. В этой статье мы подробно разберем расположение предохранителей и реле Kia Carnival, включая схемы блоков и их позиции для моделей 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годов выпуска. Особо выделим предохранитель прикуривателя Kia Carnival для удобства владельцев.
Функции компонентов в блоках предохранителей Kia Carnival могут варьироваться в зависимости от года выпуска и региона поставки. Рекомендуем проверять характеристики по схемам на внутренней стороне крышки блока.
Блок предохранителей в салоне Kia Carnival
Блок расположен под приборной панелью слева, у дверной стойки, за защитной крышкой для легкого доступа.

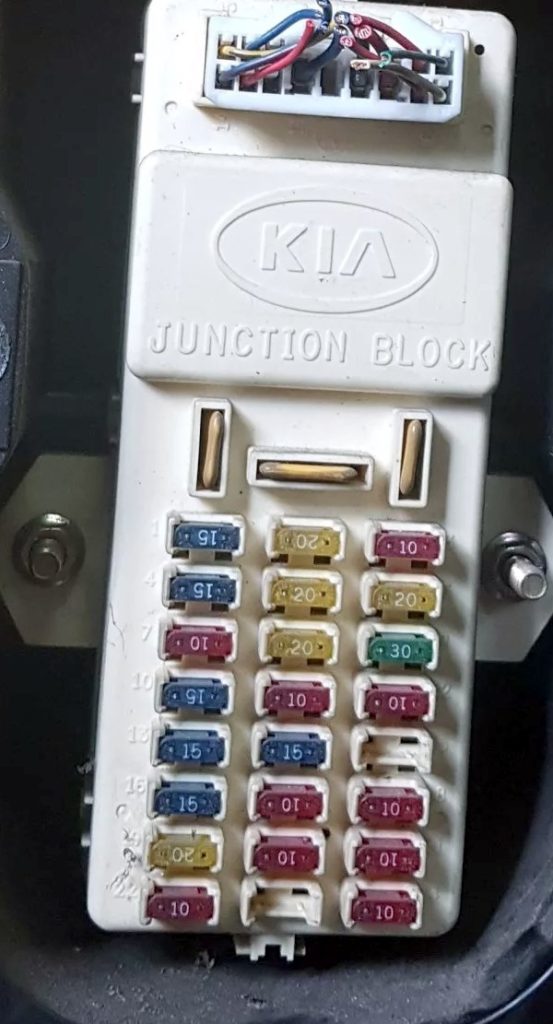

Фото — пример доступа к блоку предохранителей в салоне
Схема блока предохранителей в салоне
Описание предохранителей салонного блока Kia Carnival
| 1 | 15A Обогреватель лобового стекла |
| 2 | 15А Аварийная сигнализация |
| 3 | 10A Диагностический разъем (DLC) |
| 4 | Резерв |
| 5 | 15A Противотуманные фары |
| 6 | 10A Лампа освещения салона |
| 7 | 20A Стоп-сигнал |
| 8 | 10A Маршрутный компьютер, стоп-сигналы, комбинация приборов, электродвигатель вентилятора кондиционера/отопителя (передний), электронный блок управления КПП, электронный блок управления двигателем, система освещения в дневное время, многофункциональный блок управления |
| 9 | 20A Люк |
| 10 | 20A Разъем подключения дополнительного оборудования (передний) |
| 11 | 20A Очистители и омыватели (передние), фара, электродвигатель вентилятора кондиционера/ отопителя (передний), обогреватель лобового стекла |
| 12 | 10A Очиститель/ омыватель заднего стекла, люк, маршрутный компьютер, многофункциональный блок управления, система кондиционирования/ отопления |
| 13 | 15А Трансмиссия |
| 14 | Резерв |
| 15 | 10А Указатели поворота /аварийная сигнализация |
| 16 | Резерв |
| 17 | 10A Система запуска, электронный блок управления двигателем (ECM), электронный блок управления КПП(ТСМ) |
| 18 | 20А Прикуриватель |
| 19 | 30А Разъем питания дополнительного оборудования (задний) |
| 20 | 10A Электропривод зеркал заднего вида, прикуриватель, разъем подключения дополнительного оборудования, часы, система дистанционного управления центральным замком, аудиосистема |
| 21 | Резерв |
| 22 | Резерв |
| F23 | 10A Электронный блок управления SRS |
| 24 | 10A Электронный блок управления двигателем, датчик скорости автомобиля, диагностический разъем, система ABS, комбинация приборов, электронный блок управления КПП |
Предохранитель прикуривателя в салонном блоке Kia Carnival — это номер 18 номиналом 20А, отвечающий за работу розетки.
Блок предохранителей под капотом Kia Carnival
Этот блок размещен слева от двигателя, непосредственно рядом с аккумулятором для оперативного обслуживания.

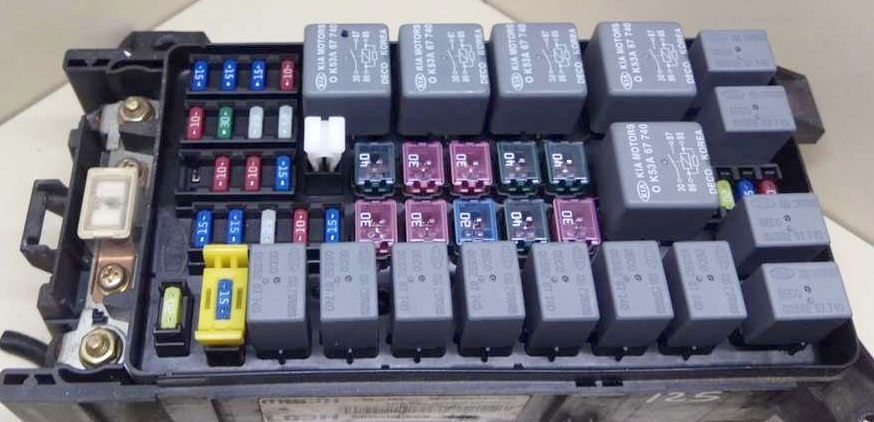

Фотография блока под капотом

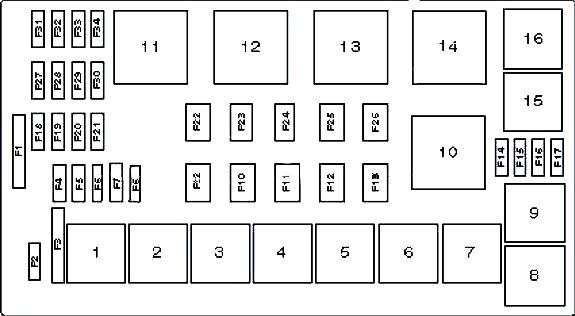

Схема блока предохранителей под капотом
Расшифровка предохранителей блока под капотом Kia Carnival
| F1 | 120A Генератор |
| F2 | 15A Звуковой сигнал |
| F3 | 15A Аудиосистема |
| F4 | 15A Дальний свет фар |
| F5 | 15A Ближний свет фар |
| F6 | 15/25A Обогреватель заднего стекла |
| F7 | 10A Блок управления кондиционером/ отопителем, электронный блок управления КПП |
| F8 | 15A Задний противотуманный фонарь |
| F9 | 30A Система запуска |
| F10 | 30A Анти блокировочная система тормозов (ABS) |
| F11 | 20A Система кондиционирования |
| F12 | 30A Электродвигатель вентилятора системы охлаждения |
| F13 | 30A Замок зажигания |
| F14 | 30A Запасной |
| F15 | 20A Запасной |
| F16 | 15A Запасной |
| F17 | 10A Запасной |
| F18 | 30A Анти блокировочная система тормозов (ABS) |
| F19 | 10A Лампа подсветки замка зажигания |
| F20 | 10A Лампы подсветки номерного знака, задние габариты |
| F21 | 15A Реле топливного насоса |
| F22 | 40A Прикуриватель |
| F23 | 30A Система кондиционирования (задний отопитель) |
| F24 | 30A Реле электродвигателя вентилятора отопителя (перед.) |
| F25 | 40A Разъем питания дополнительного оборудования |
| F26 | 40A Электропривод сиденья пассажира |
| F27 | 10/15A Электронный блок управления двигателем (ECM), реле системы управления двигателем |
| F28 | — |
| F29 | 25A Электропривод стекло подъемника, левый |
| F30 | 25A Электропривод стекло подъемника, правый |
| F31 | 15A Электронный блок управления двигателем |
| F32 | 15A Электронный блок управления двигателем |
| F33 | 15A Электронный блок управления двигателем |
| F34 | 10A Электродвигатель вентилятора блока управления |
Функции реле в блоке под капотом Kia Carnival
- Реле обогревателя заднего стекла
- Реле противотуманных фар
- Реле задних габаритов
- Реле дальнего света фар
- Реле ближнего света фар
- Реле звукового сигнала
- Реле топливного насоса
- Реле электродвигателя вентилятора системы охлаждения (низкая скорость)
- Реле кондиционера
- Реле электродвигателя вентилятора системы охлаждения (высокая скорость)
- Реле стартера
- Реле системы управления двигателем
- Реле электродвигателя вентилятора отопителя (перед.)
- Реле электропривода стеклоподъемников
- Реле электродвигателя вентилятора конденсатора кондиционера
- Реле полностью открытого положения дроссельной заслонки
