Kia Bongo 3: Предохранители и реле

Kia Bongo 3 третьей серии распространялся по разным странам с разнообразными вариантами исполнения (включая пикапы, рефрижераторы и фургоны) и также фигурировал под обозначениями Kia K-Series или Kia Besta. На протяжении производства модель неоднократно подвергалась обновлениям и рестайлингу. В этой публикации мы подробно разберем расположение и схемы блоков предохранителей и реле для Kia Bongo (варианты K2500, K2700, K2900, K3000) моделей 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годов. Особое внимание уделим предохранителю прикуривателя Kia Bongo 3, актуальным для всех указанных модификаций и годов выпуска.

Конструкция блоков предохранителей, их позиционирование и функции компонентов в вашем Kia Bongo могут варьироваться по сравнению с описанными и зависят от конкретного года выпуска, региона дистрибуции и комплектации. Рекомендуем проверять информацию по схеме на внутренней стороне крышки блока.

Блок предохранителей в салоне

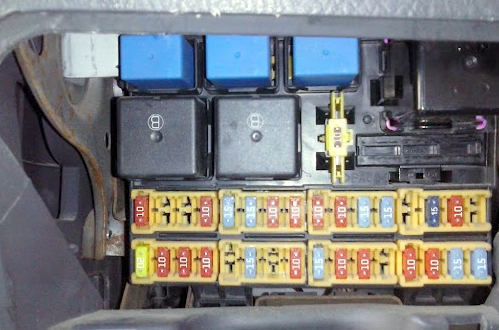

Этот блок размещен в нижней левой секции приборной панели, под защитным кожухом.

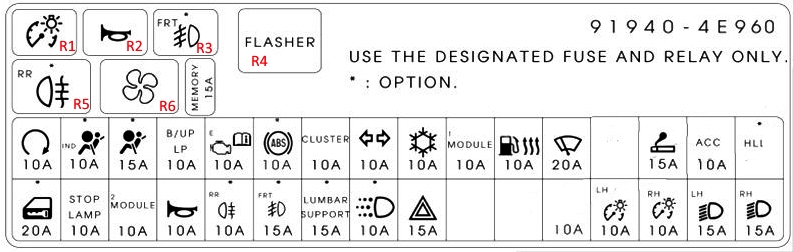

Расположение и схема предохранителей

Функции и характеристики предохранителей Kia Bongo в салоне

MEMORY	15А Предохранитель системы памяти
STARTER	10А Механизм запуска стартера
B/UP LAMP	10А Освещение заднего хода
ENG	10/15А Блок управления двигателем
CLUSTER	10А Панель приборов
T/SiG	10А Сигналы поворотников
HEATER CONTROL	10А Контроль обогрева
MODULE	10А ETACS-модуль
FUEL HEATER	15А Нагрев топлива
WIPER	15А Система дворников лобового стекла
CIGAR LIGHTER	15А Прикуриватель в Kia Bongo
ACC	10А Аксессуары и доп. приборы
HLLD	10А (Для определенных версий) Коррекция фар
DOOR LOCK	20А (Для определенных версий) Блокировка дверей
STOP LAMP	10А Тормозные огни
HORN	10А Клаксон
REAR FOG	15А (Для определенных версий) Задний противотуманник
FOG LAMP	15А (Для определенных версий) Передние противотуманки
HAZARD	15А Аварийные огни
KEY ILLUMI	10А (Для определенных версий) Освещение ключа зажигания
ILLUMI	10А Внутренняя подсветка
TAIL LAMP	10А Хвостовые фонари

Элемент защиты для прикуривателя маркируется как CIGAR LIGHTER в схеме предохранителей Kia Bongo 3.

Описание реле в салонном блоке

Реле для габаритных огней
Реле клаксона
Реле передних противотуманных фар
Реле-импульсатор поворотников
Реле для внешних подключений аксессуаров
Реле вентилятора системы отопления

Блок предохранителей под шасси

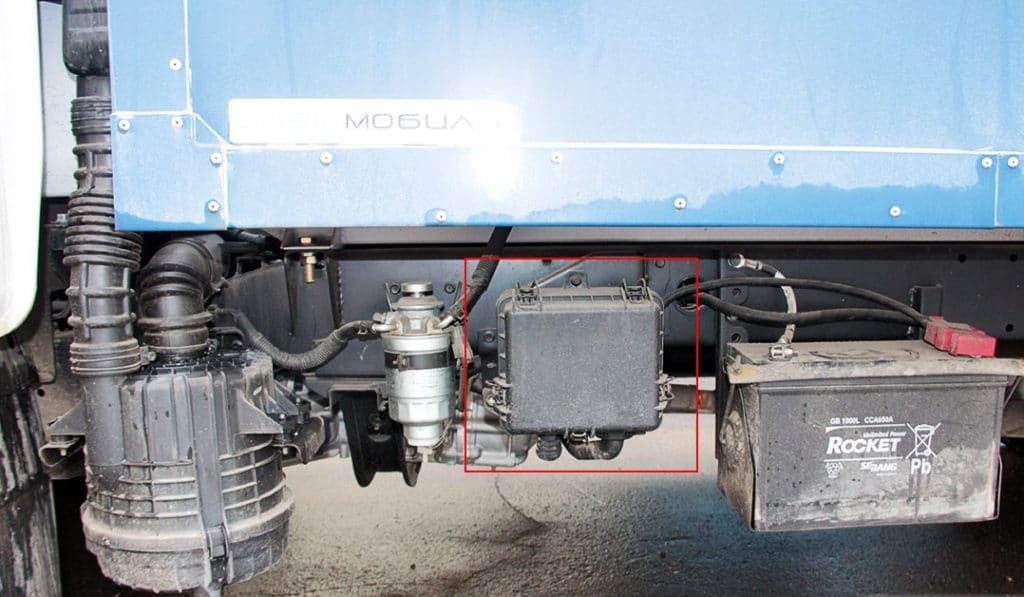

Он оснащен крышкой защиты, в отдельных комплектациях может быть перемещен в моторный отсек. В любом расположении блок размещен поблизости от аккумуляторной батареи и прикрыт основным предохранителем мощностью 100А.

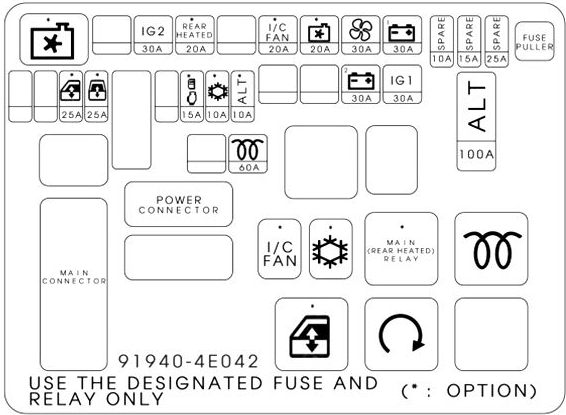

Диаграмма блока с маркировкой

Пояснения к предохранителям в блоке под шасси

SPARE	Резервный предохранитель
BTN1	30А Реле задних фонарей
BROWER	30А Вентилятор обогревателя
COND	20А Вентилятор конденсатора кондиционера
IC FAN	20А Вентилятор интеркулера
RR HTD	20А Обогрев заднего стекла
IGN2	30А Зажигание (вторичное)
MAIN	100А Основной силовой элемент
IGN1	30А Зажигание (первичное)
BTN2	30А Центральное реле
ALT	10А Альтернатор
A/CON	10А Система кондиционирования
ECU	15А ECU двигателя
P/W (REAR)	25А Стеклоподъемники задние
P/W (FRT)	25А Стеклоподъемники передние
H/LP (RH)	15А Правая головная оптика
H/LP (LH)	15А Левая головная оптика
GLOW HTR	60А Свечки накаливания
