JAC S5 — это компактный городской кроссовер от китайского производителя JAC Motors, выпускавшийся в период с 2013 по 2020 год, включая модели 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годов. За годы производства автомобиль подвергся обновлениям и рестайлингу. В этой статье мы подробно разберем расположение блоков предохранителей и реле JAC S5, предоставим схемы, фото примеров и инструкции по замене. Особое внимание уделим предохранителю прикуривателя, а также другим ключевым элементам электрической системы, таким как реле, fuse box JAC S5 и диагностика неисправностей.
Конфигурация блоков предохранителей и реле, а также функции предохранителей могут варьироваться в зависимости от модификации. Рекомендуем всегда сверяться с официальной сервисной документацией вашего JAC S5 для точной идентификации.
Расположение блока предохранителей в салоне

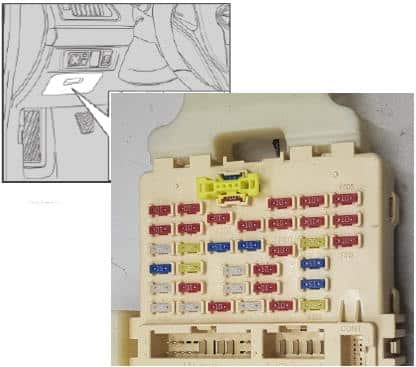

Основной блок с предохранителями и реле в интерьере JAC S5 размещен в нижней секции приборной панели, скрытый под защитной пластиковой крышкой. Это удобное место для быстрой замены fuse в салоне.

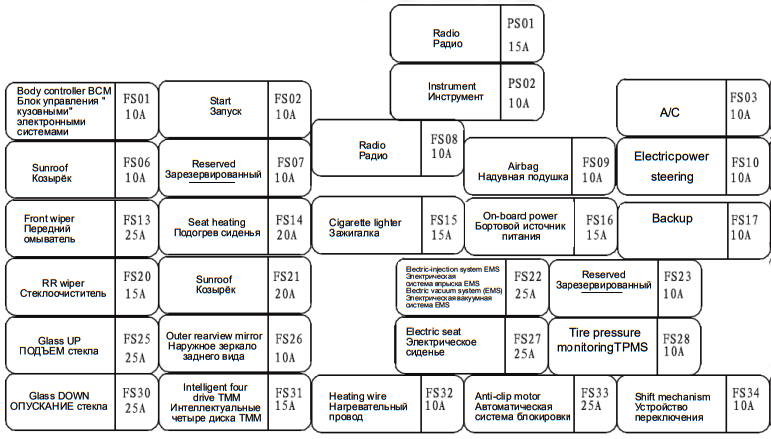

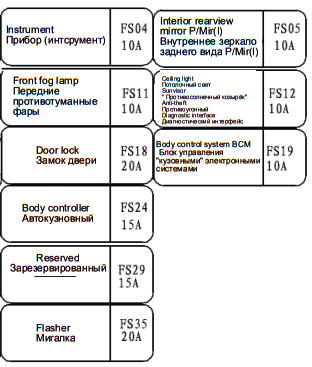

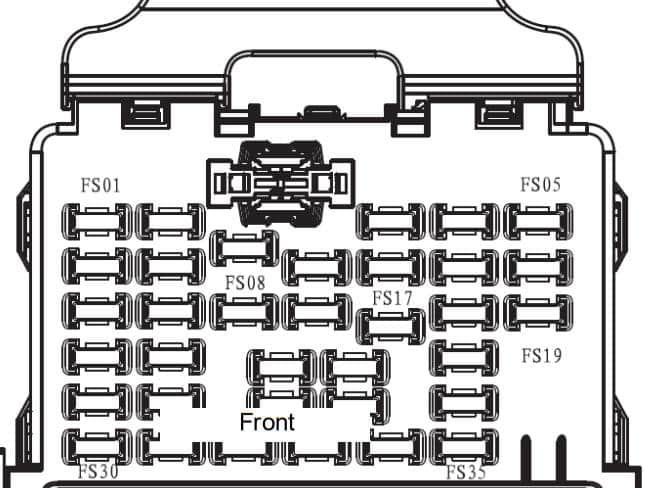

Схема блока предохранителей в салоне JAC S5
Расшифровка предохранителей и реле
| PS01 | 15A Радиоприемник / Radio |
| PS02 | 10A Панель приборов / Instrument cluster |
| FS01 | 10A Модуль управления кузовом BCM / Body control module |
| FS02 | 10A Система запуска двигателя / Starter |
| FS03 | 10A Кондиционер / Air conditioner (A/C) |
| FS04 | 10A Приборная панель / Instruments |
| FS05 | 10A Электрорегулировка внутреннего зеркала / Interior rearview mirror P/Mir(I) |
| FS06 | 10A Панорамный люк / Sunroof |
| FS07 | 10A Резерв / Reserved |
| FS08 | 10A Аудиосистема / Radio |
| FS09 | 10A Под airbag система / Airbag |
| FS10 | 10A Электроусилитель руля / Electric power steering |
| FS11 | 10A Передние противотуманки / Front fog lamps |
| FS12 | 10A Потолочное освещение / Dome light Козырек от солнца / Sunvisor Антиугонная система / Anti-theft Диагностический порт / Diagnostic interface |
| FS13 | 25A Передний стеклоочиститель / Front wiper |
| FS14 | 20A Обогрев сидений / Seat heater |
| FS15 | 15A Прикуриватель и розетка / Cigarette lighter |
| FS16 | 15A Бортовое питание / On-board power supply |
| FS17 | 10A Фары заднего хода / Reverse lights |
| FS18 | 20A Центральный замок / Door locks |
| FS19 | 10A BCM модуль / Body control system |
| FS20 | 15A Задний стеклоочиститель / Rear wiper |
| FS21 | 20A Люк в крыше / Sunroof |
| FS22 | 25A Система впрыска и вакуума EMS / Electric injection & vacuum system |
| FS23 | 10A Резерв / Reserved |
| FS24 | 15A Контроль кузова / Body controller |
| FS25 | 25A Подъем стекол / Power windows UP |
| FS26 | 10A Наружные зеркала / Exterior mirrors |
| FS27 | 25A Электрорегулировка сидений / Electric seats |
| FS28 | 10A Мониторинг давления в шинах TPMS / Tire pressure monitoring |
| FS29 | 15A Резерв / Reserved |
| FS30 | 25A Опускание стекол / Power windows DOWN |
| FS31 | 15A Полный привод TMM / Intelligent four-wheel drive |
| FS32 | 10A Нагревательный элемент / Heated elements |
| FS33 | 25A Антизащемление / Anti-pinch motor |
| FS34 | 10A Механизм переключения передач / Shift mechanism |
| FS35 | 20A Аварийная сигнализация / Hazard lights |
Предохранитель прикуривателя в JAC S5 — это FS15 на 15A. Если возникли проблемы с розеткой, проверьте именно его для замены.
Блок предохранителей и реле под капотом
В моторном отсеке блок fuse и реле JAC S5 установлен слева от аккумуляторной батареи, что облегчает доступ для обслуживания электрики под капотом.
Схема расположения предохранителей под капотом
Если вы заметили неточности в схемах предохранителей JAC S5 или хотите поделиться дополнительной информацией по реле и fuse box, оставляйте отзывы в комментариях ниже.
