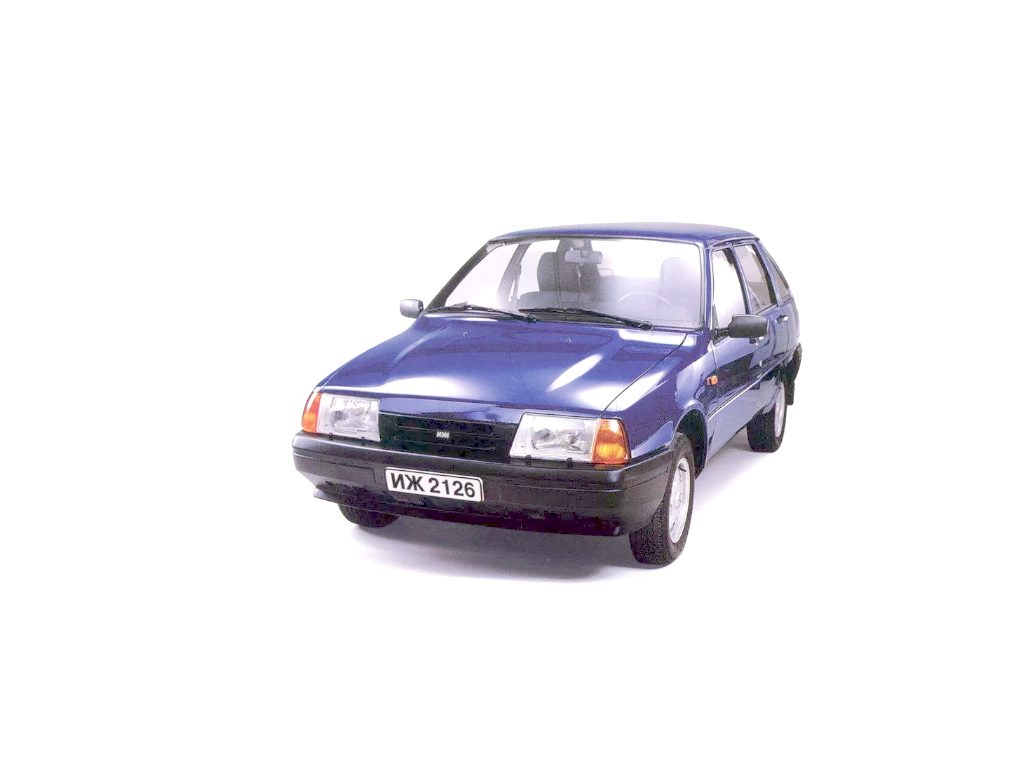

Иж-2126 «Ода» — это компактный автомобиль, выпускавшийся с 1990 по 2005 год в различных модификациях и обновлениях. Грузовой вариант представлен моделью Иж-2171. В этой статье мы подробно разберём предохранители и реле для Иж-2126 и Иж-2171, включая схемы блоков предохранителей, их расположение, распиновку и ключевые элементы. Особое внимание уделим предохранителю прикуривателя, чтобы помочь с ремонтом и обслуживанием электрооборудования Иж Ода.
Всегда проверяйте актуальные назначения на внутренней стороне крышки блока предохранителей. Обратите внимание, что конфигурация блоков может варьироваться в зависимости от года производства — существуют варианты старого и нового типа для разных моделей Иж-2126.
Расположение блока предохранителей и реле
Основной блок предохранителей и реле в Иж-2126 установлен под капотом, в задней части моторного отсека слева от двигателя, скрытый под пластиковой защитной крышкой. Это удобное место для быстрого доступа при диагностике электрических неисправностей.
Вариант 1 блока предохранителей Иж-2126

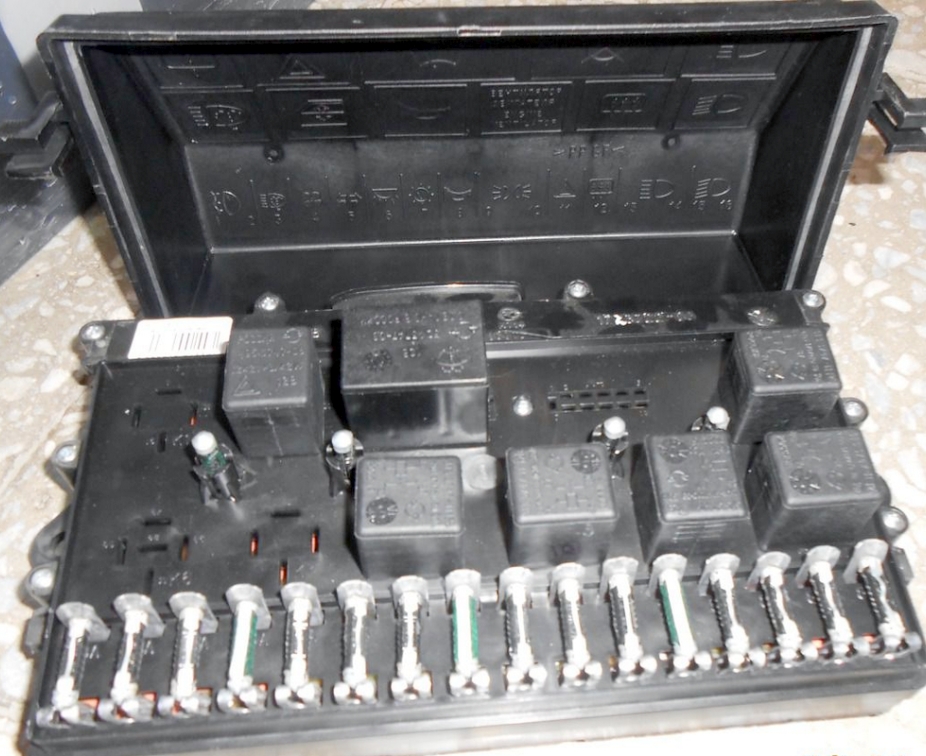

Иллюстративное фото блока

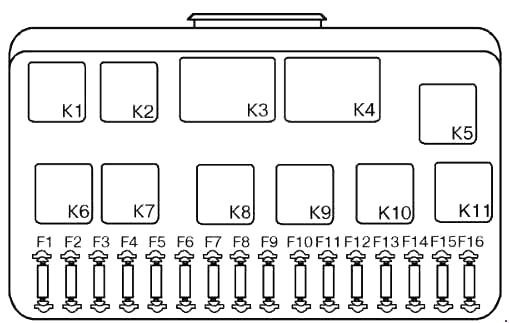

Схема блока предохранителей для Иж-2126
Расшифровка и назначение предохранителей Иж-2126
| 1 | 8А Резерв |
| 2 | 8А Резерв |
| 3 | 8А Резерв |
| 4 | 16А Обмотка реле вентилятора радиатора, цепь переключателя и мотора печки в Иж Ода |
| 5 | 3А Выключатель аварийки в режиме поворотников, прерыватель сигналов, переключатель, лампы поворотников, контрольные лампы, выключатель заднего хода, лампы хода, тахометр, вольтметр, указатель топлива, датчик топлива, лампа резерва топлива, указатель температуры охлаждающей жидкости, датчик температуры, лампа и датчик давления масла, лампа тормозов, выключатель гидротормозов, выключатель ручника |
| 6 | 8А Выключатель и лампы стоп-сигналов, освещение салона |
| 7 | 8А Лампы номерных знаков, контрольная лампа габаритов, подсветка ручек отопителя и прикуривателя, подсветка бардачка, выключатель и лампа щитка приборов |
| 8 | 16А Гудок, выключатель гудка, мотор вентилятора радиатора |
| 9 | 8А Левый габарит передний и задний |
| 10 | 8А Правый габарит передний и задний, выключатель ПТФ, лампа ПТФ |
| 11 | 8А Выключатель и прерыватель поворотников, лампы поворотников, лампа аварийки |
| 12 | 16А Прикуриватель Иж-2126, розетка для переносной лампы |
| 13 | 8А Дальний свет правой фары |
| 14 | 8А Дальний свет левой фары, контрольная лампа дальнего света |
| 15 | 8А Ближний свет правой фары |
| 16 | 8А Ближний свет левой фары |
Предохранитель прикуривателя в этой схеме — номер 12 номиналом 16А для Иж-2126.
Функции реле в блоке Иж Ода
| К1 | Реле для очистителей фар |
| К2 | Реле-прерыватель поворотников и аварийной сигнализации |
| К3 | Реле очистителя лобового стекла |
| К4 | Реле проверки ламп |
| К5 | Реле дальнего света |
| К6 | Реле омывателя фар |
| К7 | Реле стеклоподъёмников |
| К8 | Реле звукового сигнала |
| К9 | Реле вентилятора охлаждения |
| К10 | Реле обогрева заднего стекла |
| К11 | Реле ближнего света |
Вариант 2 блока предохранителей Иж-2126

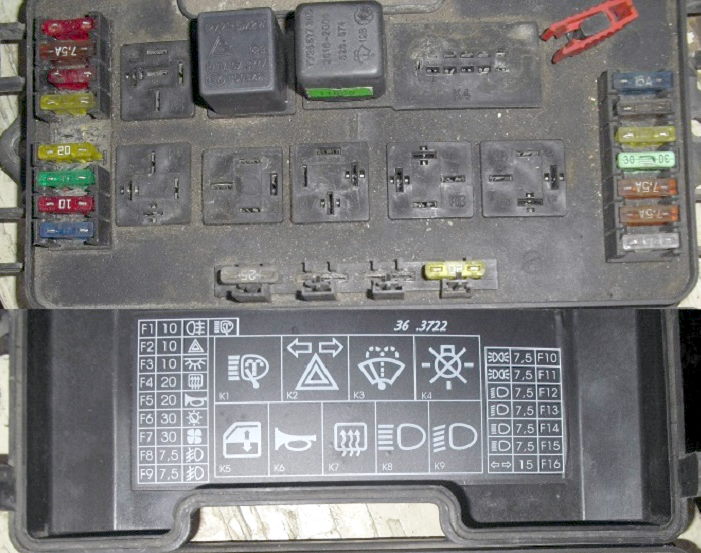

Фото с нанесённой схемой блока
Назначение предохранителей во втором варианте для Иж Ода
| 1 | 10А Очистители фар при включении, контакты реле очистителей, клапан омывателя фар |
| 2 | 10А Поворотники и реле аварийки в аварийном режиме, лампа аварийной сигнализации |
| 3 | 10А Задние фонари стоп-сигналов, освещение салона |
| 4 | 20А Обогрев заднего стекла, контакты реле обогрева, розетка переносной лампы Прикуриватель Иж-2126 |
| 5 | 20А Вентилятор охлаждения двигателя и его реле, гудок и реле гудка |
| 6 | 30А Электростеклоподъёмники дверей, реле стеклоподъёмников |
| 7 | 30А Очистители фар в работе, обмотка реле очистителей, вентилятор отопителя, омыватель стёкол, редуктор заднего очистителя, реле омывателя заднего стекла, клапаны омывателей, обмотка реле вентилятора, обмотка реле обогрева, лампа обогрева, освещение бардачка |
| 8 | 7,5А Левая ПТФ |
| 9 | 7,5А Правая ПТФ |
| 10 | 7,5А Фонари номерного знака, подкапотная лампа, освещение приборов, лампа габаритов, подсветка рычагов отопителя, лампа прикуривателя, левый габарит фары и задний фонарь |
| 11 | 7,5А Правый габарит фары и задний фонарь |
| 12 | 7,5А Ближний свет правой фары |
| 13 | 7,5А Ближний свет левой фары |
| 14 | 7,5А Дальний свет левой фары, лампа дальнего света |
| 15 | 7,5А Дальний свет правой фары |
| 16 | 15А Поворотники и реле в режиме поворота, лампа поворотников, задний ход, редуктор и реле очистителя лобового, обмотка генератора при запуске, лампы тормозов, масла, заслонки, ручника, табло STOP, указатели температуры и топлива с резерва, вольтметр |
В этом варианте предохранитель прикуривателя — номер 4 на 20А для надёжной работы в Иж-2126.
Расшифровка реле второго варианта блока
| К1 | Реле очистителей фар | |
| К2 | Реле-прерыватель поворотников и аварийки | |
| К3 | Реле очистителя лобового стекла | |
| К4 | Реле контроля ламп | |
| К5 | Реле стеклоподъёмников | |
| К6 | Реле звукового сигнала | |
| К7 | Реле обогрева заднего стекла | |
| К8 | Реле дальнего света | |
| К9 | Реле ближнего света | |
Если у вас есть дополнения к схемам предохранителей Иж-2126 или опыту с реле, поделитесь в комментариях для обогащения статьи.
