Автомобили Infinity M35 и Infinity M45 выпускались в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах и имели код модели Y50. В этой публикации описаны предохранители и реле для Infinity M35 и M45, включая схемы блоков, их расположение и фотопримеры. Мы укажем предохранитель, отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от описанного и зависит от года выпуска и уровня электрооборудования вашего автомобиля.
Содержание
- 1 Салон
- 2 Моторный отсек
- 2.1 Блок предохранителей 1
- 2.2 Блок предохранителей 2
- 2.3 Блок предохранителей 3
- 2.4 Блок предохранителей 4
- 2.5 Блок реле
Салон
В салоне автомобиля блок предохранителей и реле расположен под приборной панелью, на стойке, со стороны водителя, и закрыт защитной крышкой.

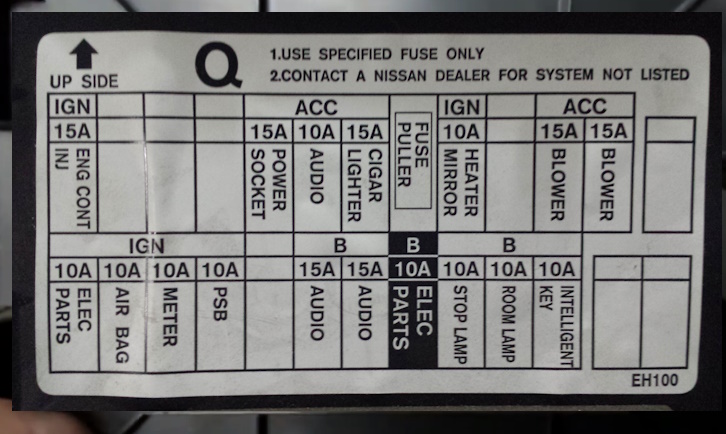

Проверяйте назначение элементов по вашей схеме на обратной стороне крышки блока.
Схема
Назначение
| 1 | 15A Блок управления кузовом (BCM), Модуль управления двигателем (ECM), Форсунки, Стеклоподъемники, Центральный замок, Указатели поворота, Аварийная сигнализация, Внутреннее освещение, Люк |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | 15A Передняя розетка, Задняя розетка |
| 6 | 10A Комбинированный переключатель, Блок комбинированного счетчика и усилителя переменного тока, Задняя мультимедийная система, AV-модуль, Цифровой радиоприемник, Телефонный адаптер, Передний дисплей, CD-чейнджер, Адаптер iPod, Модуль управления камерой, Усилитель BOSE, DVD-плеер, Видеораспределитель, Задний дисплей, Блок управления кузовом (BCM), Смарт-ключ, Панель приборов, Внутреннее освещение |
| 7 | 15A Прикуриватель |
| 8 | 10A Зеркала с подогревом |
| 9 | – |
| 10 | 15A Вентилятор отопителя |
| 11 | 15A Вентилятор отопителя |
| 12 | 10A Интеллектуальный круиз-контроль (ICC), Система предупреждения о выходе из полосы движения (LDW), Блок комбинированного счетчика и усилителя переменного тока, Диагностический разъем, Реле блокировки переключения передач, Компрессор кондиционера, AV-модуль, Телефонный адаптер, Система смарт-ключей, Круиз-контроль ASCD, Реле вентилятора охлаждения, Задняя солнцезащитная шторка, Электрохромное зеркало заднего вида, Реле обогрева заднего стекла, Адаптивное переднее освещение (AFS), Управление диапазоном фар, Система контроля давления в шинах, Реле стеклоочистителя |
| 13 | 10A Подушки безопасности |
| 14 | 10A Панель приборов, Реле фонаря заднего хода, AV-модуль, Блок управления камерой |
| 15 | 10A Система преднатяжителя ремней безопасности при аварии |
| 16 | – |
| 17 | 15A Усилитель BOSE |
| 18 | 15A Усилитель BOSE |
| 19 | 10A Диагностический разъем, Блок комбинированного счетчика и усилителя переменного тока, Электрохромное зеркало заднего вида, Открыватель гаражных ворот (Homelink), Компас, Датчик дождя |
| 20 | 10A Выключатель стоп-сигнала, Интеллектуальный круиз-контроль (ICC), Система смарт-ключей |
| 21 | 10A Панель приборов, Блок управления кузовом (BCM), Стеклоподъемники, Центральный замок, Система регулировки положения водителя, Сиденья с электроприводом, Указатели поворота, Аварийная сигнализация, Внутреннее освещение, Люк |
| 22 | 10A Разъем для ключа, Кнопочный запуск, Система смарт-ключей, Зуммер, Блок распределения питания (PDU) |
Предохранители 5 и 7, номиналом 15А, управляют прикуривателем.
На обратной стороне блока находятся: R1 – Реле отопителя и R2 – Дополнительное реле.
Моторный отсек
В моторном отсеке, в задней части со стороны пассажира, рядом с аккумулятором, может находиться 4 блока предохранителей.
Блок предохранителей 1
Фото – схема
Схема
Обозначение
| 31 | 20A Управление задней осью (RAS) |
| 32 | 10A Дневные ходовые огни |
| 33 | 10A Полный привод |
| 34 | 10A Модуль управления трансмиссией (TCM) |
| 35 | 15A Реле звукового сигнала |
| 36 | 10A Генератор |
| 37 | 15A Комбинированный переключатель, AV-модуль, Цифровой радиоприемник, Телефонный адаптер, Передний дисплей, CD-чейнджер, Адаптер iPod, Модуль управления камерой, DVD-плеер, Видеораспределитель, Задний дисплей, Индикатор противоугонной сигнализации |
| 38 | 15A Реле подогрева сидений |
| F | 50A Блок управления кузовом (BCM), Стеклоподъемники, Центральный замок, Сиденья с электроприводом, Указатели поворота, Аварийная сигнализация, Внутреннее освещение, Люк, Система регулировки положения водителя |
| G | 30A Система преднатяжителя ремней безопасности при аварии |
| H | 30A Блок распределения питания зажигания (PDU) |
| I | 50A Реле вентилятора охлаждения |
| J | 50A ABS/VDC/TCS |
| K | 30A ABS/VDC/TCS |
| L | – |
| M | 40A Стартер, Блок распределения питания (PDU) |
| Реле | |
| R1 | Звуковой сигнал |
| R2 | Фонари заднего хода |
Блок предохранителей 2

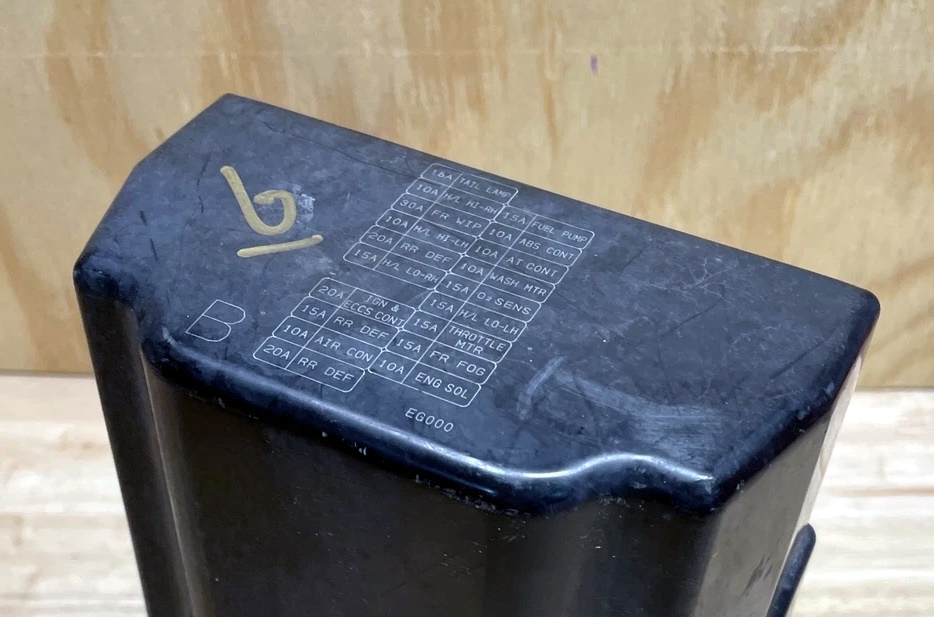

Установлен за аккумулятором и закрыт защитной крышкой.
Схема
Назначение
| 71 | 15A Процессор IPDM, Реле габаритных огней (Габаритные огни, Подсветка номерного знака, Освещение приборной панели, Задняя солнцезащитная шторка) |
| 72 | 10A Правая фара (Дальний свет) |
| 73 | 30A Реле стеклоочистителя |
| 74 | 10A Левая фара (Дальний свет) |
| 75 | 20A Реле обогрева заднего стекла |
| 76 | 15A Правая фара (Ближний свет) |
| 77 | 20A Реле модуля управления двигателем (ECM) (ECM, Катушки зажигания, Конденсатор, Электромагнитный клапан управления временем открытия впускного клапана, Магнитный замедлитель управления временем открытия выпускного клапана (VQ35HR), Датчик массового расхода воздуха, Клапан вентиляции EVAP, Датчик положения сцепления времени открытия впускного клапана (VK45DE), Датчик положения коленчатого вала (VK45DE), Датчик положения распределительного вала (VK45DE), Система впускного коллектора с изменяемой геометрией (VK45DE) |
| 78 | 15A Процессор IPDM |
| 79 | 10A Реле кондиционера |
| 80 | 20A Стекло с реле обогрева заднего стекла |
| 81 | 15A Реле топливного насоса |
| 82 | 10A Интеллектуальный круиз-контроль (ICC), Датчик угла поворота рулевого колеса, Блок управления ABS/VDC/TCS, Датчик рыскания и ускорения, Блок управления усилителем рулевого управления, Система управления задней осью (RAS), Полный привод (AWD) |
| 83 | 10A Модуль управления трансмиссией (TCM), Режим «Снег» |
| 84 | 10A Мотор стеклоочистителя, Омыватель лобового стекла |
| 85 | 15A Датчики соотношения воздух-топливо, Кислородные датчики |
| 86 | 15A Левая фара (Ближний свет) |
| 87 | 15A Реле дроссельной заслонки |
| 88 | 15A Реле передних противотуманных фар |
| 89 | – |
| Реле | |
| R1 | Блок управления двигателем |
| R2 | Дальний свет |
| R3 | Ближний свет |
| R4 | Стартер |
| R5 | Зажигание |
| R6 | – |
| R7 | – |
| R8 | Подогрев сидений |
| R9 | Дроссельная заслонка |
| R10 | Топливный насос |
| R11 | Передние противотуманные фары |
Блок предохранителей 3
Схема
Назначение

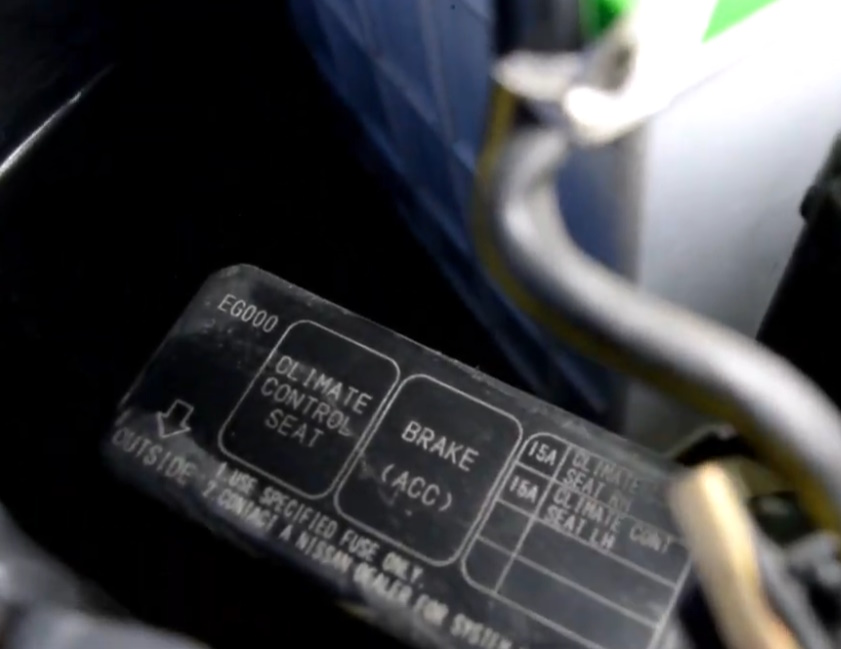

| 41 | 15A Климат-контроль пассажирского сиденья |
| 42 | 15A Климат-контроль водительского сиденья |
| 43 | – |
| 44 | – |
| Реле | |
| R1 | Сиденья с климат-контролем |
| R2 | Интеллектуальный круиз-контроль (ICC) |
Блок предохранителей 4

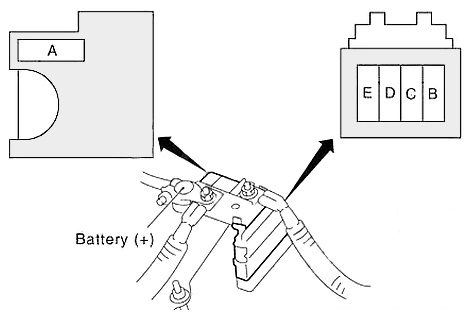

Этот блок предохранителей высокой мощности прикреплен к положительной клемме аккумулятора.
Расшифровка
| A | 140A Генератор (или AWD), Предохранители «B», «C» |
| B | 100A Предохранители «31», «32», «33», «34», «35», «36», «37», «38», «F», «G», «H», «I», «J», «K», «M» |
| C | 80A Реле дальнего света (Предохранители «72», «74»), Реле ближнего света (Предохранители «76», «86»), Предохранители «71», «73», «75», «87», «88» |
| D | 60A Дополнительное реле (Предохранители «5», «6», «7»), Реле отопителя (Предохранители «10», «11»), Предохранители «17», «18», «19», «20», «21», «22», «41», «42» |
| E | 80A Реле зажигания (Реле кондиционера, Реле стеклоочистителя, Реле скорости стеклоочистителя, Предохранители «81», «82», «83», «84», «85»), Предохранители «77», «78», «79», «80» |
Блок реле

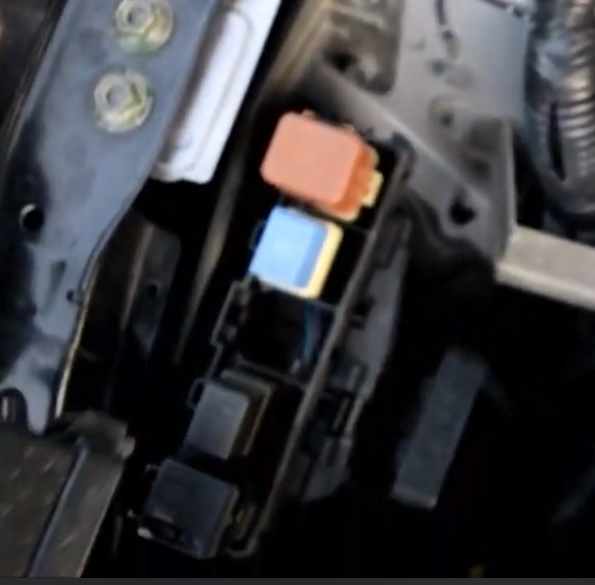

Расположен рядом с бачком омывателя.
Фотопример
Схема реле с крышки блока
Описание
- RAD FAN (Вентилятор радиатора)
- WIPER (Стеклоочиститель)
- HORN 2 (Звуковой сигнал 2)
- DTRL (Дневные ходовые огни)
- SHIFT LOCK (Блокировка переключения передач)
- RR DEF (Обогрев заднего стекла)
У нас также есть видео на эту тему на нашем канале. Смотрите и подписывайтесь.
Если есть что добавить, пишите в комментариях.
