Hyundai Sonata шестого поколения (YF) выпускалась в период с 2010 по 2014 год. В этой статье мы подробно разберем расположение предохранителей и реле в Hyundai Sonata 6 (YF), включая схемы блоков, иллюстрации с фотографиями и указанием мест установки. Особое внимание уделим предохранителю, ответственному за прикуриватель и розетки. Это полезная информация для владельцев Sonata YF, ищущих схемы предохранителей Hyundai Sonata 2010-2014.
Всегда проверяйте назначение и параметры предохранителей и реле в ваших блоках по официальным схемам или сервисной документации Hyundai Sonata YF.
Блок предохранителей в салоне Hyundai Sonata 6
Этот блок размещен под приборной панелью, за специальной крышкой для удобного доступа.

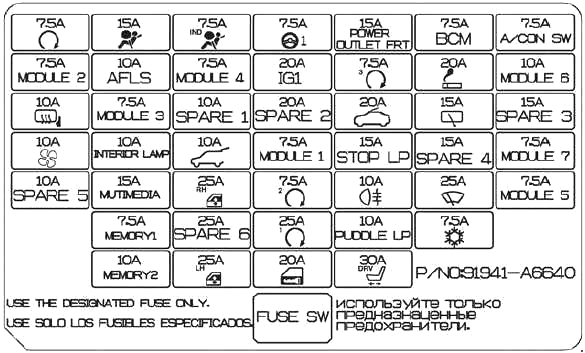

Иллюстрация маркировки на крышке блока предохранителей салона Sonata YF
Детальная схема блока предохранителей в салоне Hyundai Sonata 6 YF
Расшифровка и назначение предохранителей блока в салоне
| START | 7,5А Без Smart Key: Реле ICM (сигнализация), С Smart Key: Переключатель АКП, ECM, Блок E/R (Реле Start 1), Модуль Smart Key |
| A/BAG | 15А SRS-модуль, Датчик классификации пассажира |
| A/BAG IND | 7,5А Приборная панель |
| MDPS | 7,5А EPS-модуль |
| POWER OUTLET | 15А Розетки питания в салоне Sonata YF |
| BCM | 7,5А Smart Key модуль, BCM |
| A/CON SW | 7,5А Кондиционер модуль |
| MODULE 2 | 7,5А Электрохромное зеркало, ESC-выключатель |
| SPARE 1 | Резервный |
| MODULE 4 | 7,5А Парктроники (лев/прав), Климат-контроль, Индикатор АКП |
| IG1 | 20А E/R блок (TCU 1, ECU 3, ABS 3) |
| PDM3 | 7,5А Smart Key модуль |
| C/LIGHTER | 20А Предохранитель прикуривателя Hyundai Sonata 6 |
| MODULE 6 | 10А Зеркала регулировка, Аудио, Навигация, Часы |
| HTD MIRR | 10А Зеркала водитель/пассажир, Кондиционер |
| MODULE 3 | 7,5А Аудио, TPMS, Часы, BCM, Панель, Подогрев сидений |
| SUNROOF | 15А Солнцезащитный люк |
| S/HEATER RR RH | 15А Подогрев заднего сиденья правого |
| BLOWER | 10А Климат-контроль (ручной), ECM/PCM, Вентилятор резистор |
| I.O.D 1 | 10А Багажник лампа, Индивидуальные лампы, Салон, Консоль, Замок зажигания (без Smart Key) |
| TRUNK | 10А Реле багажника |
| MODULE 1 | 7,5А АКП Sport, Соленоид ключа (без Smart Key) |
| S/HEATER RR LH | 15А Подогрев заднего сиденья левого |
| MODULE 7 | 7,5А Smart Key, BCM |
| I.O.D 2 | 20А Аудио, A/V навигация |
| P/WDW RH | 25А Стеклоподъемник правый реле |
| PDM2 | 7,5А Smart Key, Start/Stop кнопка |
| WIPER FRT | 25А ICM (дождь реле), Многофункциональный переключатель, Стеклоочиститель мотор, E/R (очиститель реле) |
| MODULE 5 | 7,5А Ионизатор, Датчик дождя, Люк |
| AMP 1 | 25А Усилитель звука |
| PDM 1 | 25А Smart Key модуль |
| A/CON | 7,5А Кондиционер, E/R (вентилятор реле) |
| I.O.D 4 | 10А TPMS, BCM, Светочувствительный датчик, Панель, DLC, Апгрейд разъем, Зеркало, Кондиционер, Часы |
| P/WDW LH | 25А Стеклоподъемник левый реле, Безопасность модуль |
| DR LOCK | 20А Запирание/отпирание дверей, ICM (поворотники реле) |
| P/SEAT DRV | 30А Водительское сиденье регулировка |
Предохранители C/LIGHTER и POWER OUTLET отвечают за прикуриватель и дополнительные розетки в Hyundai Sonata 6 (YF) — ключевые элементы для зарядки гаджетов в автомобиле.
Блоки предохранителей и реле под капотом Sonata 6 YF
Основной блок в моторном отсеке
Расположен слева в подкапотном пространстве для легкого обслуживания.

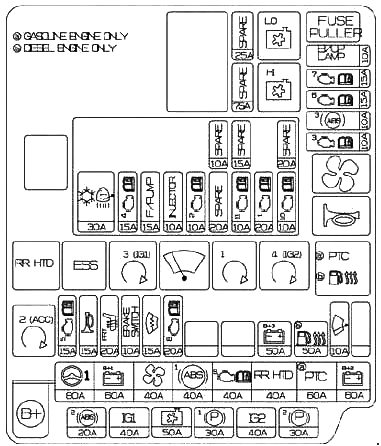

Схема с указанием функций на крышке блока под капотом Hyundai Sonata YF
Полная схема блока предохранителей под капотом
Описание и функции предохранителей основного блока под капотом Sonata 6
| MDPS | 80А EPS-система управления |
| B+1 | 60А Распределитель (ARISU 1 (4CH), IPS 1, P/WDW LH, P/WDW RH, TRUNK, AMP 1) |
| C/FAN | 40А Реле охлаждения вентилятора (низкий/высокий) |
| ABS 1 | 40А ESC-модуль, Диагностический разъем |
| RR HTD | 40А Подогрев сидений реле |
| BLOWER | 40А Охлаждение вентилятора реле |
| B+2 | 60А Распределитель (Поворотники реле, ARISU 2 (4CH), IPS (1CH, 2CH), P/SEAT DRV, SUNROOF) |
| B/UP LP | 10А Электрохром зеркало, A/V навигация, Задние фонари (внутр.), Стоп-сигнал, BCM, Панель |
| TCU 1 | 15А Скорость датчик, АКП переключатель |
| ABS3 | 10А ESC-система, Диагностика |
| ECU3 | 10А Стоп-сигналы, ECM, АКП-PCM |
| WIPER | 10А Датчик дождя, ECM, АКП-PCM |
| B+3 | 50А Распределитель (MODULE 1, PDM 1, PDM 2, DR LOCK) |
| EMS | 40А EMS-блок (Двигатель реле, ECU 4, A/CON, F/PUMP) |
| STOP LP | 15А Стоп-сигналы, Smart Key |
| S/ HEATER FRT | 20А Подогрев передних сидений |
| HORN | 15А Гудок реле |
| IG2 | 40А Без Smart Key: Зажигание, Start 1; С Smart Key: PDM 4 (IG2), Start 1 |
| ABS 2 | 30А ESC-модуль, Диагностика |
| IG 1 | 40А Без Smart Key: Зажигание; С Smart Key: PDM 3 (IG1), PDM 2 (ACC) |
| F/PUMP | 15А Топливный насос реле |
| ECU 4 | 15А PCM (АКП), ECM (МКП) |
| A/CON | 10А Кондиционер компрессор реле |
| INJECTOR | 10А Форсунки #1-4, Кондиционер реле, Насос реле |
| ECU 2 | 10А PCM (АКП), ECM (МКП) |
| IGN COIL1 | 20А Катушки зажигания #1-4, Конденсатор |
| SENSOR 2 | 10А Иммобилайзер, Валы датчики #1/2 |
| SENSOR 1 | 10А Кислород датчики, Топливный бак клапан, Впуск коллектор, Масло давление, Пары топлива, Охлаждение реле |
| SPARE | Резерв |
Расшифровка реле в блоке под капотом Hyundai Sonata 6
На положительном клемме аккумулятора возможна установка мощных силовых предохранителей для защиты электрики Sonata YF.

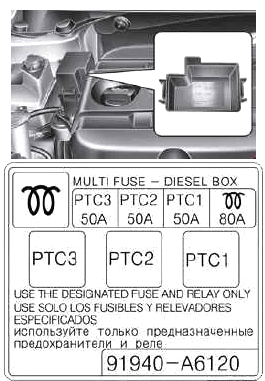

Вспомогательный блок для дизельных версий
Монтируется на дизельных моделях Hyundai Sonata 6 в правой зоне моторного отсека.
Функции элементов дополнительного блока дизель Sonata YF
- 80А GLOW — Предохранитель свечей накала для дизельного двигателя
- 50А РТС — Дополнительный обогреватель / ПТК (PTC) нагреватель
Если у вас есть дополнения к схемам предохранителей Hyundai Sonata 6 YF, поделитесь в комментариях — это поможет другим владельцам.
