Hyundai Santa Fe второго поколения производился с 2006 по 2012 год, включая модели 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годов выпуска. В течение этого времени автомобиль Hyundai Santa Fe 2 подвергся рестайлингу и фейслифтингу. В этой статье мы подробно разберём расположение электронных блоков управления, датчиков, а также предоставим расшифровку предохранителей и реле для Hyundai Santa Fe 2 поколения с иллюстрациями схем и фото. Особое внимание уделим предохранителю прикуривателя, схеме предохранителей Hyundai Santa Fe 2 и диагностике электрики.
Проверяйте расшифровку предохранителей и реле по схемам на внутренней стороне крышки блока для точности.
Не та версия Hyundai Santa Fe?
[Описание для Hyundai Santa Fe 1]
[Описание для Hyundai Santa Fe 3]
[Описание для Hyundai Santa Fe 4]
Расположение электронных блоков и датчиков

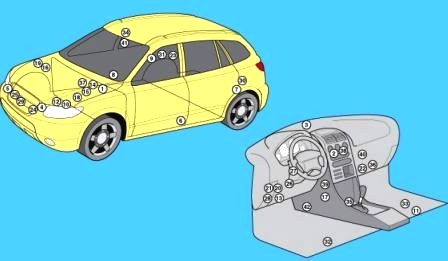

Общая схема размещения блоков управления в Hyundai Santa Fe 2
Функции и расположение компонентов
- ЭБУ ABS — рядом с главным тормозным цилиндром
- Контроллер кондиционера/обогревателя — в панели климат-контроля
- Датчик освещённости (для климат-системы)
- Датчик удара SRS, левый
- Датчик удара SRS, правый
- Боковой датчик удара водительской стороны — на центральном столбике
- Задний боковой датчик удара, левый
- Боковой датчик удара пассажирской стороны — на центральном столбике
- Задний боковой датчик удара, правый
- Гудок охранной сигнализации — левая стойка подвески
- Усилитель аудиосистемы — под пассажирским сиденьем
- Аккумулятор
- Разъём диагностики DLC 1 (16-pin)
- Разъём диагностики DLC 2 (20-pin) — у тормозного усилителя
- ЭБУ двигателя
- ЭБУ активных опор двигателя
- Модуль контроля уровня масла — за центральной консолью
- Блок предохранителей/реле моторного отсека №1
- Блок предохранителей/реле моторного отсека №2
- Блок предохранителей/реле салона
- Реле вентилятора обогрева — в салонном блоке предохранителей
- Резистор переднего вентилятора обогрева — за бардачком
- Резистор заднего кондиционера — в правой части багажника
- Левый гудок
- Правый гудок
- ЭБУ иммобилайзера — на рулевой колонке
- Антенна иммобилайзера — у замка зажигания
- 28 Многофункциональный контроллер — в салонном блоке; отвечает за вентилятор кондиционера, сигнализацию, центральный замок, DRL, обогрев зеркал, стеклоподъёмники, противотуманки, аварийку, омыватель фар, обогрев заднего стекла, подсветку салона, габариты, дворники лобового стекла
- Датчик температуры воздуха
- Контроллер парктроников — левая сторона багажника
- Контроллер заднего дворника — задний стойка
- ЭБУ обогрева водительского сиденья — под сиденьем
- ЭБУ обогрева пассажирского сиденья — под сиденьем
- ЭБУ люка — в моторе люка
- ЭБУ SRS
- ЭБУ раздатки — у мотора вентилятора обогрева
- ЭБУ АКПП (бензин) — в ЭБУ двигателя
- ЭБУ АКПП (дизель) — за бардачком
- Контроллер блокировки селектора/ключа
- Реле трансмиссии №1
- Датчик дождя/освещённости
- Датчик бокового ускорения — под ковром
Салонный блок предохранителей Hyundai Santa Fe 2
Блок расположен под торпедо за съёмной крышкой для удобного доступа.

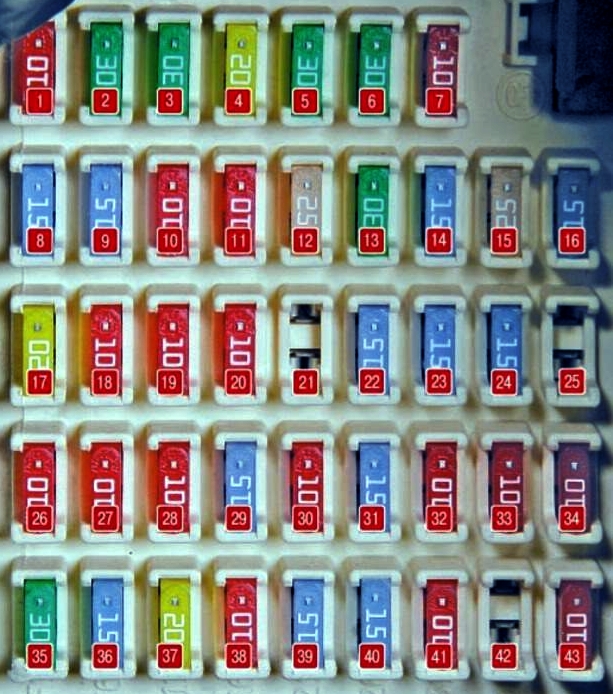

Диаграмма блока
Расшифровка предохранителей в салоне
| 1 | 10А START — Система сигнализации |
| 2 | 30А P/WDW LH — Левый задний электростеклоподъёмник |
| 3 | 30А P/WDW RH — Правый задний электростеклоподъёмник |
| 4 | 20А S/ROOF — Электропривод панорамного люка |
| 5 | 30А P/SEAT — Контроллер регулировки сидений |
| 6 | 30А SAFATY PWR — Модуль управления стеклоподъёмниками |
| 7 | 10А MIRR HTD — Управление боковыми зеркалами |
| 8 | 15А A/BAG 2 — ЭБУ подушек безопасности |
| 9 | 15А A/BAG 1 — ЭБУ системы SRS, подушки безопасности |
| 10 | 10А ROOM LP — Приборная панель, подсветка дверей, салонные лампы |
| 11 | 10А A/CON — Климат-контроль, вентиляция |
| 12 | 25А S/WARMER — Подогрев передних сидений |
| 13 | 30А P/AMP — Усилитель звука |
| 14 | 15А P/OUTLER CTR — Центральная розетка 12В |
| 15 | 25А P/OUTLET — Розетка в багажнике |
| 16 | 15А C/LIGHTER — Прикуриватель и зарядка |
| 17 | 20А DR/LOCK — Центральный замок дверей |
| 18 | 10А A/BAG IND — Индикаторы подушек на панели |
| 19 | 10А ATM LOCK — Освещение селектора, датчики руля, ESP |
| 20 | 10А T/SIG — Аварийная сигнализация |
| 21 | Резерв |
| 22 | 15А ADG PEDAL — Тормозные сигналы |
| 23 | 15А HAZARD — Аварийка, освещение, зеркала |
| 24 | 15А RR WIPER — Задний дворник |
| 25 | Резерв |
| 26 | 10А A/CON SW — Кнопки климат-контроля |
| 27 | 10А CLASTER — Приборы, аудио, TPMS |
| 28 | 10А BCM 1 — BCM электроники кузова |
| 29 | 15А FUEL LID — Замок топливного лючка |
| 30 | 10А B/ALARM HORN — Сигнализация |
| 31 | 15А RR A/CON — Задний климат |
| 32 | 10А RR FOG/BWS — Задние противотуманки |
| 33 | 10А IMS — Датчик дождя |
| 34 | 10А AUDIO 2 — Аудиосистема, часы, зеркала |
| 35 | 30А BLOWER — Вентилятор салона |
| 36 | 15А STOP LP — Стоп-сигналы |
| 37 | 20А DRL — Дневные огни |
| 38 | 10А BCM 3 — BCM кузова |
| 39 | 15А CLOCK — Часы |
| 40 | 15А AUDIO 1 — Аудио, часы |
| 41 | 10А ATM — Подсветка салона, багажник, приборы |
| 42 | Резерв |
| 43 | 10А BCM 2 — Управление сиденьями |
Предохранитель прикуривателя — №16 (15А). Дополнительные розетки защищены №14 и №15 в схеме предохранителей Hyundai Santa Fe 2.
Блоки предохранителей в моторном отсеке

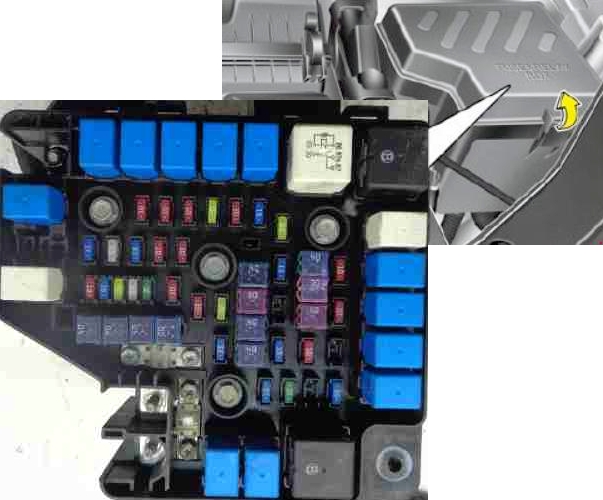

Главный блок подкапотный
Находится слева в моторном отсеке для лёгкого доступа.

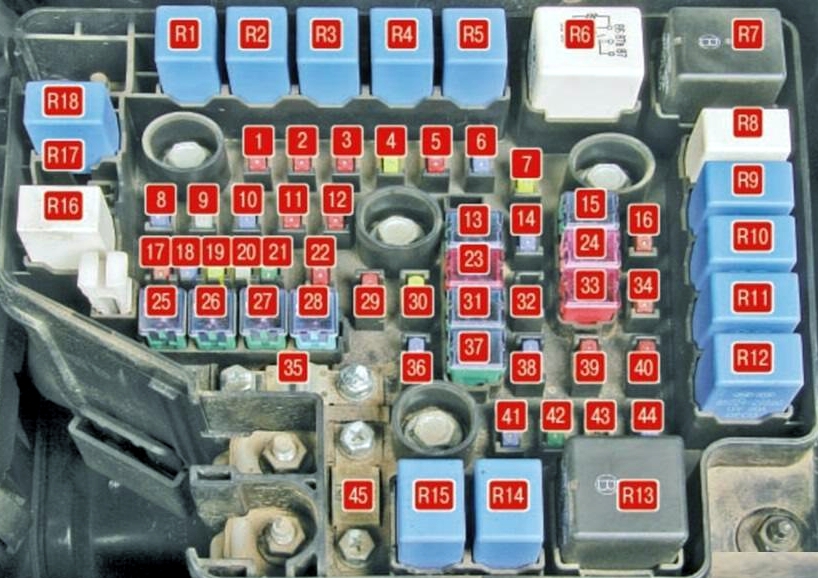

Диаграмма блока
Расшифровка предохранителей подкапотного блока
| 1 | 10А B/UP LP — Датчик скорости, АКПП |
| 2 | 10А H/LP — Фары |
| 3 | 10А ECU — ЭБУ двигателя и АКПП |
| 4 | 20А H/LP HI — Дальний свет |
| 5 | 10А SENSOR — Иммобилайзер, реле насоса топлива, климат |
| 6 | 15А SENSOR — ДМРВ, лямбда-зонды |
| 7 | 20А IG COIL — Зажигание |
| 8 | 15А FUEL PUMP — Насос топлива |
| 9 | 25А FR WIPER — Дворники и омыватель лобового стекла, датчик дождя |
| 10 | 15А TCU — ЭБУ АКПП |
| 11 | 10А ABS — ABS-модуль |
| 12 | 10А COOLING — Климат-система |
| 13 | 40А IGN — Замок зажигания |
| 14 | 15А SENSOR — ЭБУ, VVT-клапаны |
| 15 | 40А ECU MAIN — Основной ЭБУ двигателя |
| 16 | 10А TAIL LH — Левый задний габарит |
| 17 | SPARE — Резерв |
| 18 | SPARE — Резерв |
| 19 | SPARE — Резерв |
| 20 | SPARE — Резерв |
| 21 | SPARE — Резерв |
| 22 | 10А FR FOG — Противотуманные фары |
| 23 | 50А B+ — Главный предохранитель |
| 24 | 30А CON FAN — Кондиционер |
| 25 | 40А IGN — Зажигание и стартер |
| 26 | 40А ABS — ABS |
| 27 | 40A RAD FAN — Вентилятор радиатора |
| 28 | 20A ABS — ABS |
| 29 | 10A A/CON — Климат |
| 30 | 20A ATM — BCM, ЭБУ, задний ход |
| 31 | 40A P/WDW — Стеклоподъёмники |
| 32 | Резерв |
| 33 | 50A B+ — Сигнализация, сиденья, туманки, омыватель |
| 34 | 10A TAIL RH — Правый задний габарит |
| 35 | 125A DSL — Плавкие вставки |
| 36 | 15A HORN — Клаксон |
| 37 | 40А BLR — Вентилятор охлаждения |
| 38 | 15А H/LP LO LH — Ближний свет левый |
| 39 | 10А H/LP HI IND — Индикаторы фар |
| 40 | 10А ALT DSL — Альтернатор |
| 41 | 15А DEICER — Обдув лобового стекла |
| 42 | 30А RR HTD — Обогрев заднего стекла |
| 43 | Резерв |
| 44 | 15А H/LP LO RH — Ближний свет правый |
| 45 | 150А ALT — Основной предохранитель |
Расшифровка реле в подкапотном блоке
| R1 | ATM — Реле заднего хода |
| R2 | RAD FAN — Вентилятор радиатора |
| R3 | FR FOG — Противотуманки |
| R4 | A/CON — Кондиционер |
| R5 | A/CON — Дальний свет |
| R6 | ECU MAIN — ЭБУ двигателя |
| R7 | START — Стартер |
| R8 | CON FAN — Кондиционер |
| R9 | CON FAN — Кондиционер |
| R10 | TAIL LP — Габариты |
| R11 | H/LP LO LH — Ближний левый |
| R12 | H/LP LO RH — Ближний правый |
| R13 | RR HTD — Обогрев задка |
| R14 | DEICER — Обдув стекла |
| R15 | HORN — Клаксон |
| R16 | FR WIPER — Омыватель |
| R17 | RAIN SNRS — Датчик дождя |
| R18 | FUEL PUMP — Насос топлива |

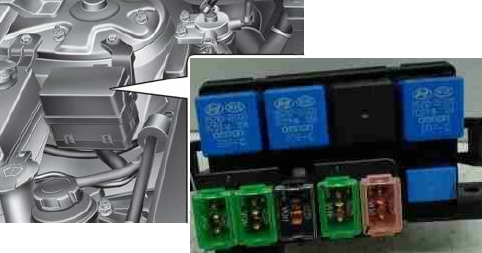

Вспомогательный блок
Предназначен в основном для дизельных версий Hyundai Santa Fe 2.
Диаграмма
Описание компонентов
| GLOW PLUG FUSIBLE LINK | 80А Реле свечей накаливания |
| FUEL FILTER HEATER | 30А Подогрев топливного фильтра |
| PTC HEATER #1 | 40А PTC-обогреватель №1 |
| PTC HEATER #2 | 40А PTC-обогреватель №2 |
| PTC HEATER #3 | 40А PTC-обогреватель №3 |
| R1 | Реле подогрева топлива |
| R2 | Реле PTC №2 |
| R3 | Резерв |
| R4 | Реле PTC №1 |
| R5 | Реле PTC №3 |
Подробное видео по схеме предохранителей Hyundai Santa Fe 2 доступно на нашем канале — смотрите и подписывайтесь для обновлений.
Это полная информация по электрике. Если есть вопросы по предохранителям или блокам, пишите в комментариях ниже.
