Hyundai Santa Fe 1 поколения, или Санта Фе Классик, был выпущен в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах. За этот период автомобиль подвергся нескольким мелким доработкам. В этой статье вы получите полное руководство по предохранителям и реле Hyundai Santa Fe 1 поколения, с диаграммами блоков, иллюстрациями вариантов исполнения и точными указаниями на их размещение. Мы также акцентируем внимание на предохранителе прикуривателя для удобства ремонта и замены.
Число компонентов в блоках может варьироваться по сравнению с показанным. Всегда проверяйте функции по схемам на внутренней стороне крышки блока предохранителей Hyundai Santa Fe.
Не подходит поколение Hyundai Santa Fe?
[Описание для Hyundai Santa Fe 2]
[Описание для Hyundai Santa Fe 3]
[Описание для Hyundai Santa Fe 4]
Блок предохранителей в салоне

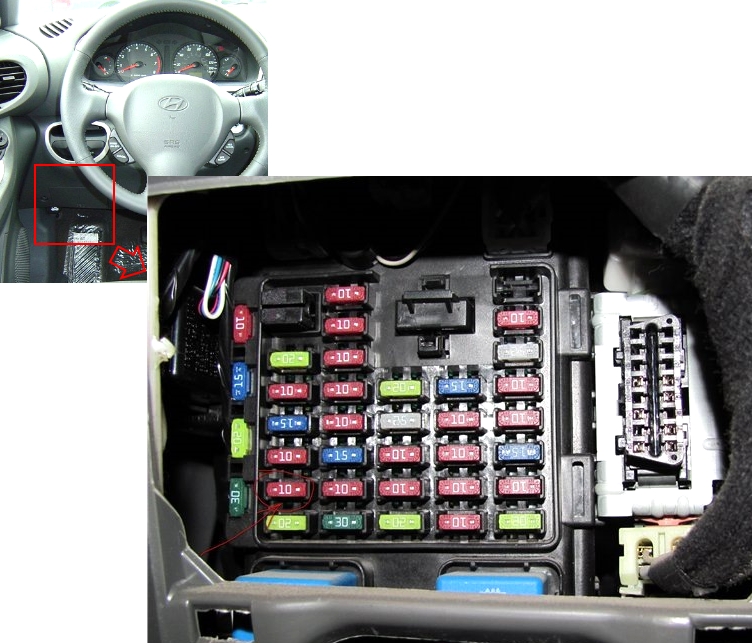

Этот блок размещен под торпедо на стороне водителя, обеспечивая доступ к основным электрическим цепям салона.

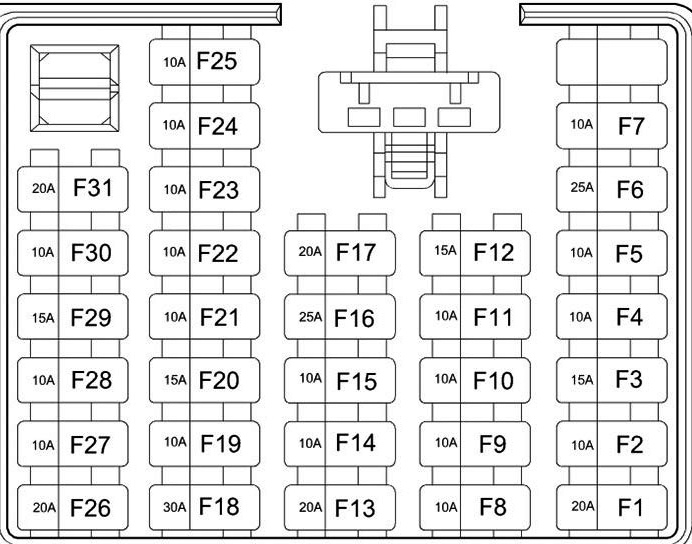

Пример диаграммы с крышки блока предохранителей
Диаграмма блока
Расшифровка предохранителей в салоне Hyundai Santa Fe 1
| F1 | 20А Розетка прикуривателя и дополнительные гнезда |
| F2 | 10А Система аудио, электропривод боковых зеркал |
| F3 | 15А Часы, задняя розетка |
| F4 | 10А Система круиз-контроля |
| F5 | 10А Реле головного освещения |
| F6 | 20А Обогрев передних сидений |
| F7 | 10А Контроль заднего стеклоочистителя |
| F8 | 10А Демистер заднего стекла, электрозеркала |
| F9 | 10А Блок климат-контроля, люк, подогрев зеркал |
| F10 | Резервный слот |
| F11 | 10А Освещение багажника, датчики дверей, климат-система, Homelink |
| F12 | 15А Часы, ETACM, магнитола, охранная сирена |
| F13 | 20А Усилитель аудиосистемы |
| F14 | 10А Тормозные сигналы, OBD-разъем, диагностика |
| F15 | 10А Аварийная сигнализация |
| F16 | 25А Электропривод сидений, управление дворниками |
| F17 | 20А Механизм люка |
| F18 | 30А Реле заднего обогрева |
| F19 | 10А Панель приборов, резистор, ETACM, DRL, генератор |
| F20 | 15А Система SRS (подушки безопасности) |
| F21 | 10А ECM (V6 2.7L), PCM (I4 АКПП), ECM (I4 МКПП) |
| F22 | 10А Индикатор подушки безопасности на приборной панели |
| F23 | 10А ABS-модуль, G-сенсор, 4WD-контроль |
| F24 | 10А Поворотники |
| F25 | 10А Задний ход, TCM, ETS, датчик зажигания |
| F26 | 20А Центральный замок, иммобилайзер |
| F27 | 10А Левый задний фонарь, поворотник, номерной знак |
| F28 | 10А Правый задний фонарь, туманки, подсветка |
| F29 | 15А ETS (V6 3.5L), реле безопасности |
| F30 | 10А Вентиляторы радиатора и конденсора |
| F31 | 20А Передние дворники, омыватель |
Предохранитель прикуривателя — это F1 на 20А, ключевой для зарядки устройств в Hyundai Santa Fe Classic.
Расположение реле в салонном блоке
Сверху над предохранителями установлены два реле: для электростеклоподъемников и обогрева заднего стекла в Santa Fe 1.

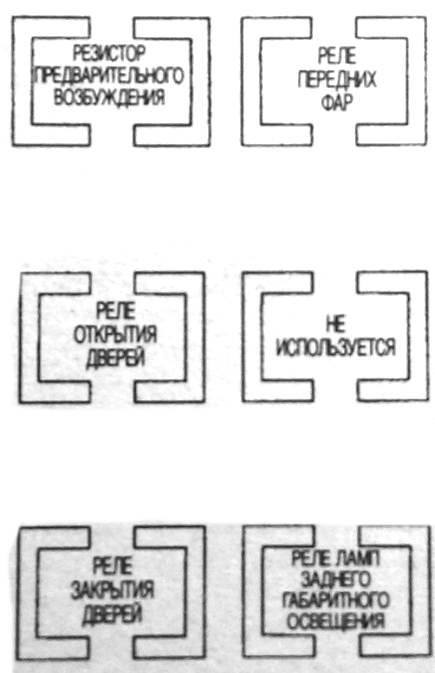

На задней панели блока также размещены дополнительные реле для различных систем автомобиля.
Блок предохранителей под капотом
Этот мощный блок установлен в моторном отсеке, поблизости от аккумуляторной батареи, для защиты внешних электрических цепей.
Иллюстрация расположения блока под капотом Hyundai Santa Fe 1
Диаграмма блока под капотом
Расшифровка предохранителей под капотом
| ALT | 140А Альтернатор основной |
| B+ | 50А Задние фонари, предохранители 11-17, главный разъем |
| IGN | 50А Стартер, зажигание |
| BLR | 40А Кондиционер, вентиляторы |
| ABS.1 | 30А ABS-модуль, вентиляция |
| ABS.2 | 30А ABS-система, выпуск воздуха |
| ECU | 40А Реле управления двигателем |
| P/W | 30А Стеклоподъемники, предохранитель 26 |
| RAD FAN | 40А Вентилятор охлаждения |
| C/FAN | 20А Вентилятор конденсора |
| FRT FOG | 15А Противотуманные фары |
| H/LP(LH) | 10А Левая ближняя фара, DRL |
| H/LP(RH) | 10А Правая ближняя фара |
| ECU #1 | 20А Датчик зажигания, лямбда-зонды |
| ECU #2 | 20А Топливные форсунки |
| ECU #3 | 10А ECM, PCM контроль |
| ECU(B+) | 15А Топливный насос, ECM, TCM, генератор |
| ATM | 20А АКПП-реле, 4WD |
| HORN | 10А Клааксон |
| A/C | 10А Компрессор кондиционера |
| ST SIG | 10А Сигнал стартера ECM/PCM |
На нашем ресурсе доступно видео по тематике предохранителей Hyundai Santa Fe 1 поколения. Рекомендуем ознакомиться и оставить отзывы.
Если у вас есть дополнения по схемам или замене — делитесь в комментариях.
