Компактный городской хэтчбек Hyundai i20 доступен на рынке с 2008 года и выпускается по сей день в двух поколениях. Первое поколение модели Hyundai i20 производилось в 2009–2014 годах, включая рестайлинговые версии. С 2015 года началось производство второго поколения Hyundai i20. В этой статье мы подробно разберем расположение блоков предохранителей и реле Hyundai i20, предоставим схемы, а также выделим предохранитель прикуривателя для удобства поиска и ремонта.
Расположение блоков предохранителей и реле в первом и втором поколениях Hyundai i20 аналогично, но могут быть различия в конфигурации и функциях отдельных элементов. Рекомендуем проверять схемы на внутренней стороне крышки блока для точности.
Блок предохранителей и реле в салоне Hyundai i20
Этот блок размещен в нижней части торпедо, у водительской стороны.

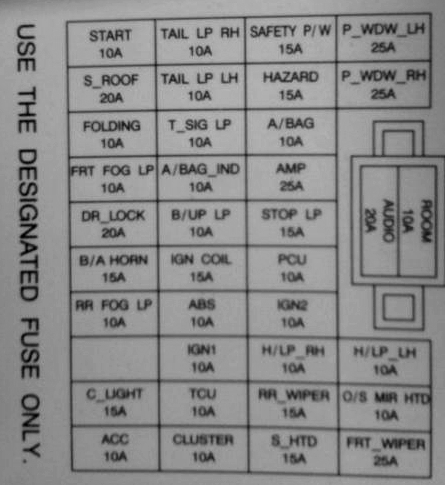

Пример схемы блока в салоне Hyundai i20. Вариант 1.

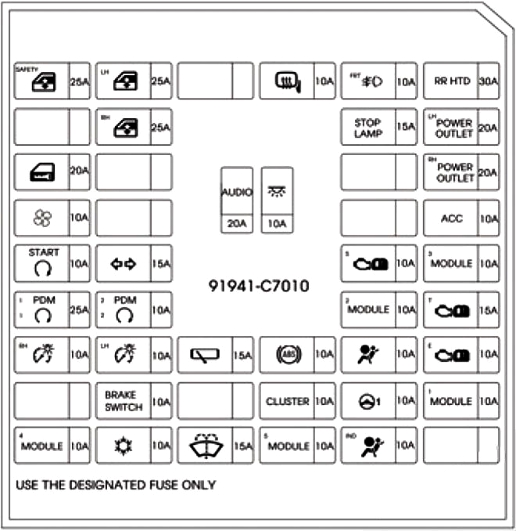

Пример схемы блока в салоне Hyundai i20. Вариант 2.
Расшифровка предохранителей и реле блока в салоне Hyundai i20
| P/WDW -LH | Основной выключатель электростеклоподъемников, модуль блокировки стеклоподъемника водительской двери, переключатель правого заднего стеклоподъемника, переключатель пассажирского стеклоподъемника (для праворульных версий Hyundai i20) |
| S/HTD | Выключатель обогрева пассажирского сиденья, выключатель обогрева водительского сиденья |
| RR WIPER | Мотор заднего стеклоочистителя, комбинированный переключатель стеклоочистителей |
| H/LP RH | Правая фара, освещение приборной панели |
| IGN 2 | Регулятор уровня фар, датчик температуры салона, BCM (блок управления кузовом), блок кондиционера, управление люком, фары, реле в моторном отсеке (FFHS, DRL, вентиляторы), реле PTC для дизелей |
| PCU | Датчик топлива, датчик воздуха, ECM (механика), PCM (автомат) |
| STOP LP | Стоп-сигналы, DLC-разъем, реле стеклоподъемников |
| A/BAG | Датчик ремней, SRS-модуль |
| HAZARD | Аварийная сигнализация, ее реле |
| SAFETY P/W | Блокировка стеклоподъемника водительской двери |
| CLUSTER | Бортовой компьютер, подсветка панели, BCM |
| TCU | Переключатель передач, датчики скорости |
| IGN1 | Генератор (Kappa), EPS, TPMS |
| ABS | ESP-переключатель, датчик руля, ABS/ESP-модули, DLC |
| IGN COIL | Катушки зажигания (Kappa/Gamma), конденсатор |
| B/UP LP | Переключатель трансмиссии (Gamma), задний ход |
| A/BAG IND | Индикаторы подушек безопасности |
| T/SIG LP | Аварийная сигнализация |
| TAIL LP LH | DRL-реле, номерной знак, левый фонарь, левая фара |
| TAIL LP RH | Правая фара, правый фонарь, габаритные огни |
| ACC | Зеркала, аудиосистема, компьютер |
| C/LIGHT | Прикуриватель и розетка |
| RR FOG LP | Реле заднего противотуманного света |
| B/A HORN | Реле сигнализации |
| DR LOCK | Реле багажника, дверей, полной блокировки |
| FRT FOG LP | Реле переднего противотуманного света |
| FOLDING | Электропривод зеркал |
| S/ ROOF | Управление люком |
| START | ECM (дизель), реле стартера и сигнализации |
Предохранитель прикуривателя в Hyundai i20 отмечен как C/LIGHT или POWER OUTLET на схеме.
Блоки предохранителей и реле под капотом Hyundai i20

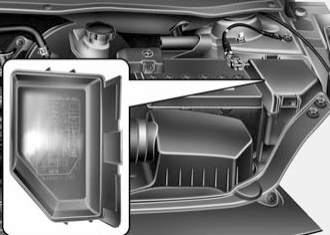

Основной блок в моторном отсеке
Расположен слева от аккумулятора в подкапотном пространстве Hyundai i20.

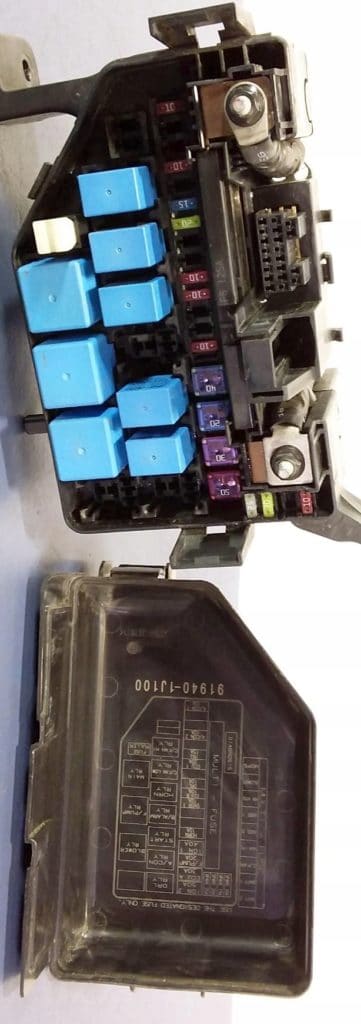

Схема основного блока под капотом Hyundai i20. Вариант 1

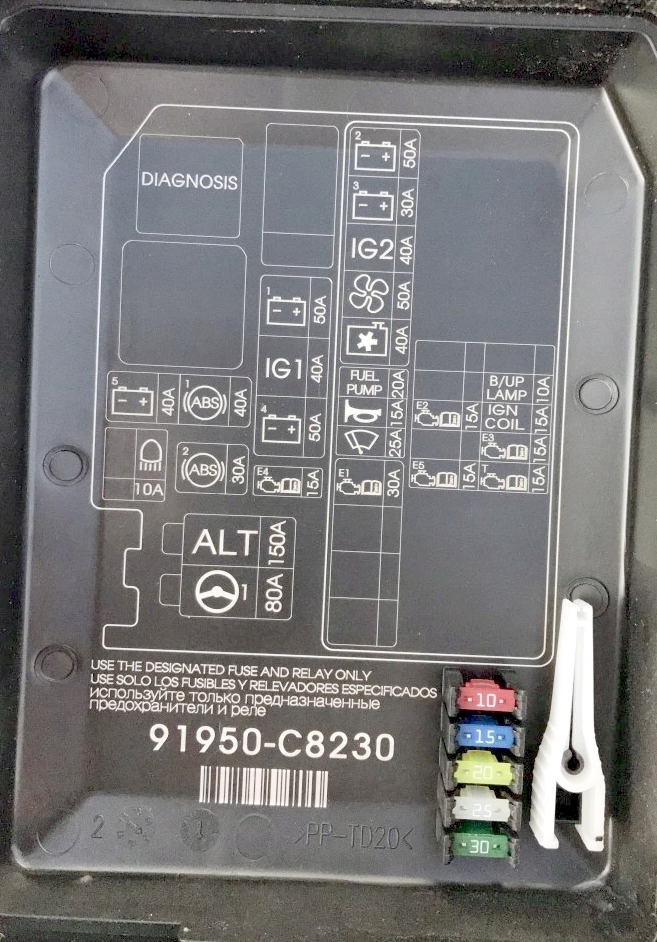

Схема основного блока под капотом Hyundai i20. Вариант 2
Расшифровка элементов основного блока под капотом Hyundai i20
| ВАТТ 2 | Распределительный блок салона (реле стеклоподъемников, предохранители SAFETY P/W 15A, HAZARD 15A) |
| ВАТТ 1 | Блок салона (реле задних огней, предохранители S/ROOF 20A, FOLDING 10A, DR LOCK 20A, STOP LP 15A, B/A HORN 15A, RR FOG LP 10A, FRT FOG LP 10A, ROOM 10A, AUDIO 20A) |
| C/FAN | Реле вентилятора охлаждения (высокие/низкие обороты) |
| MAIN | Генератор, предохранители ABS1/2 40A, RR HTD 40A, BLOWER 40A, MDPS 80A, A/CON1 10A |
| ABS2 | DLC, ABS/ESP-модули |
| ABS 1 | DLC, ABS/ESP-модули |
| RR HTD | Реле заднего обогрева |
| BLOWER | Реле вентилятора печки |
| MDPS | ESP-модуль |
| IGN 2 | Система зажигания |
| ECU A | ECM (механика)/PCM (автомат), главное реле двигателя |
| F/PUMP | Реле топливного насоса |
| IGN 1 | Замок зажигания |
| HORN | Реле клаксона |
| SNSR 1 | Датчики распредвала, EVAP, O2, иммобилайзер, реле вентиляторов |
| ECU В | ECM (механика)/PCM (автомат) |
| DRL | Заземление BCM |
| ECU 1 | ECM (механика)/PCM (автомат) |
| INJ | Форсунки 1–4, IACV, реле А/С, клапан масла (Gamma) |
| A/CON2 | Блок кондиционера |
| A/CON 1 | Реле кондиционера |

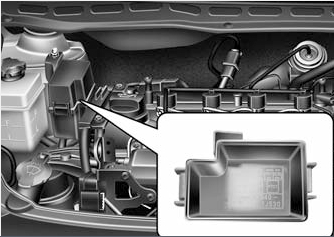

Дополнительный блок под капотом Hyundai i20
Монтируется справа в подкапотном отсеке на версиях Hyundai i20 с дизельными моторами.
В дополнительном блоке размещаются компоненты для дизельного двигателя Hyundai i20, включая:
- GLOW — реле свечей накаливания и подогрева воздуха
- PTC — реле PTC-нагревателя
Это все по теме предохранителей и реле Hyundai i20. Если у вас есть полезные дополнения или фото схем, делитесь в комментариях!
