Грузовики Hyundai HD 65, 72, 78 — это надежная линейка коммерческих автомобилей, оснащенных кабинами на 3 или 6 мест, предлагаемая в разнообразных комплектациях и с разными вариантами колесной базы. В этой статье мы подробно разберем расположение блоков предохранителей и реле, включая схемы и расшифровку для моделей Hyundai HD 78, HD 72 и HD 65. Особое внимание уделим предохранителю прикуривателя в Hyundai HD. В конце материала предоставим ссылку на руководство по эксплуатации и техническому обслуживанию для Hyundai HD 78, 72, 65, а также советы по ремонту предохранителей и электрики грузовиков Hyundai.
Конфигурация блоков предохранителей и реле, а также их количество могут варьироваться в зависимости от модификации. Рекомендуем проверять назначение по схемам на внутренней стороне крышки блока для вашего Hyundai HD 65, 72 или 78.

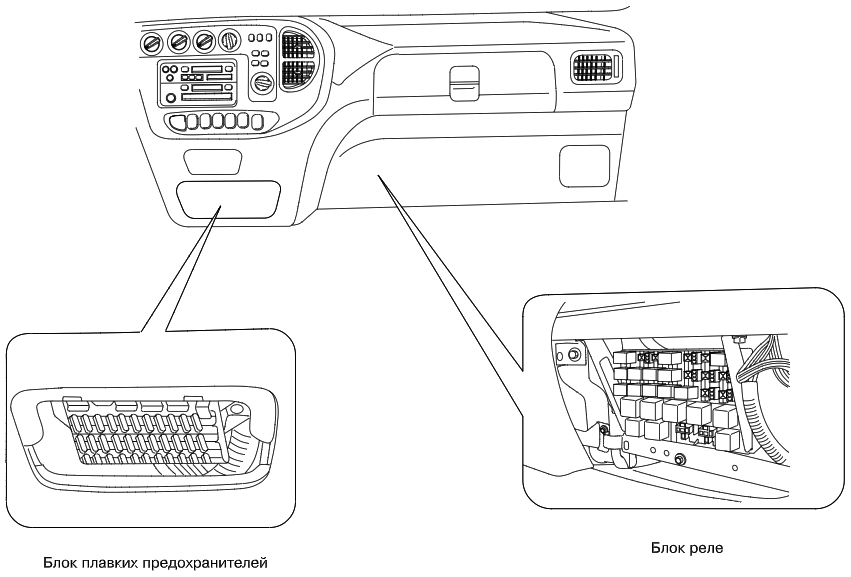

В интерьере Hyundai HD, в нижней секции приборной панели, размещены два основных блока: модуль с предохранителями и отдельный блок реле для грузовиков Hyundai HD.
Блок предохранителей Hyundai HD
Фото — иллюстрация блока предохранителей
Расшифровка общей схемы предохранителей Hyundai HD 65/72/78
Подробное описание предохранителей
| 1 | 15А Освещение рабочей зоны |
| 2 | 5А Реле системы фар |
| 3 | 10А Управление вентилятором и системой кондиционирования |
| 4 | 10А Сигналы торможения, тахограф (Евростандарт), стартер холодного пуска |
| 5 | 15А Система очистки и омывания лобового стекла |
| 6 | 5А ЭБУ антиблокировочной системы тормозов (АБС) |
| 7 | 5А Модуль отбора мощности |
| 8 | Резервный слот |
| 9 | 10А Предпусковой нагреватель |
| 10 | Резервный слот |
| 11 | 10А Датчик скорости, задние габаритные огни |
| 12 | 10А Система E-TACS, панель приборов |
| 13 | 20А Электростеклоподъемники |
| 14 | 10А Тормозные огни, клаксон, диагностический разъем |
| 15 | 10А Механизм наклона кабины, аварийная сигнализация |
| 16 | 10А Задний противотуманный фонарь |
| 17 | 10А Центральный замок дверей с электроприводом |
| 18 | 15А Соленоиды АБС |
| 19 | 15А Подогрев боковых зеркал |
| 20 | Резервный слот |
| 21 | 20А Нагреватель топлива |
| 22 | Резервный слот |
| 23 | 10А Тахограф, E-TACS, магнитола, приборная панель, внутреннее освещение |
| 24 | 15А Зажигание |
| 25 | 10А Левая фара (ближний свет) |
| 26 | 10А Правая фара (ближний свет) |
| 27 | 10А Левая фара (дальний свет) |
| 28 | 10А Правая фара (дальний свет) |
| 29 | 10А Левый задний комбинированный фонарь |
| 30 | 10А Правый задний комбинированный фонарь |
| 31 | 10А Передние противотуманные фары |
| 32 | 5А Электронный блок управления двигателем (ECU) |
| 33 | 15А Реле вентилятора радиатора, реле компрессора кондиционера |
| 34 | 15А Вентилятор печки |
| 35 | 10А Инвертор напряжения |
| 36 | 15А Панель приборов, аудиосистема, прикуриватель, электронные часы |
Предохранитель прикуривателя в Hyundai HD 65/72/78 — это элемент №36 номиналом 15А, отвечающий также за питание панели и аудио.
Блок реле в Hyundai HD

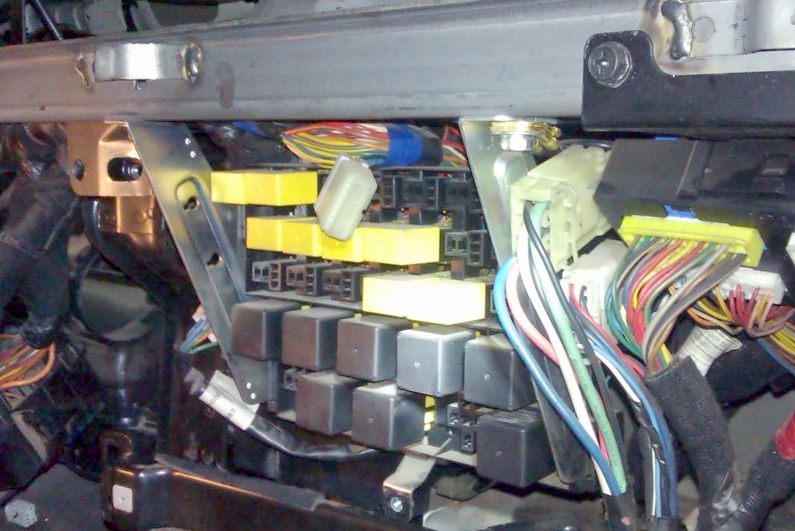

Фото — пример блока реле

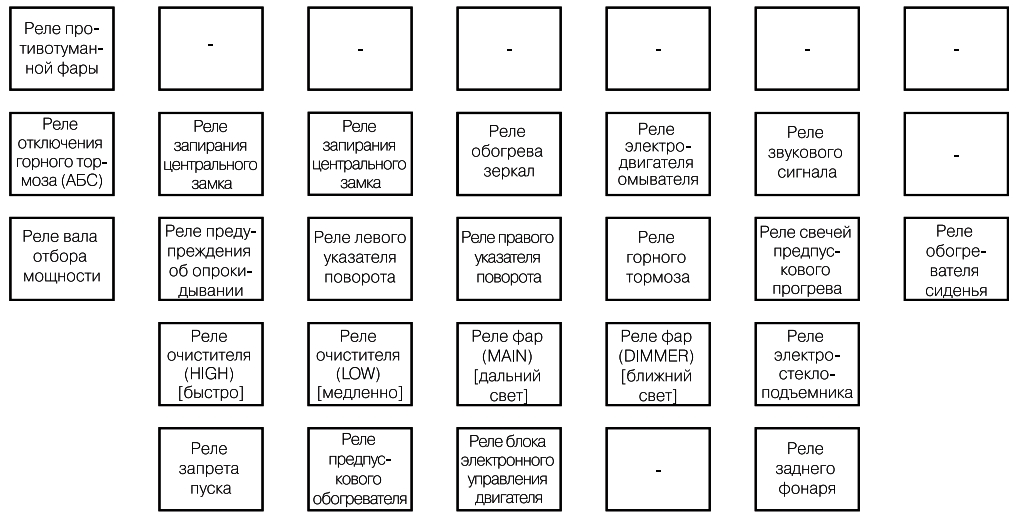

Схема расположения и обозначения реле
Силовой блок предохранителей у аккумулятора
В моторном отсеке, непосредственно рядом с аккумуляторной батареей, установлен дополнительный силовой блок с мощными предохранителями для ключевых систем Hyundai HD 65/72/78.
Расшифровка силовых предохранителей
- 30А — Система зажигания
- 30А — Компрессор кондиционера
- 30А — Антиблокировочная система (АБС)
- 60А — Генератор
- 40А — Реле главной оптики
Руководство по эксплуатации и ремонту Hyundai HD 78 72 65
Подробные сведения о техническом обслуживании, ремонте электрики и замене предохранителей для Hyundai HD 65/72/78 доступны в официальном руководстве: «скачать».
На нашем YouTube-канале есть видеообзор по блоку предохранителей и реле Hyundai HD — рекомендуем посмотреть и подписаться для получения полезных советов по грузовикам.
Если у вас возникли вопросы по схемам предохранителей Hyundai HD или ремонту, оставляйте их в комментариях ниже.
