Hyundai Starex первого поколения производился в период с 1996 по 2006 год в формате фургона или минивэна. За эти годы автомобиль подвергся обновлениям и рестайлингу. В этой статье мы подробно разберем расположение, схемы и фото блоков предохранителей и реле для Hyundai Starex 1 поколения, включая ключевые элементы вроде предохранителя прикуривателя, с акцентом на поиск по запросам «предохранители Хендай Старекс», «схема реле Starex» и «замена предохранителей Hyundai Starex».
Проверяйте соответствие схемам вашего автомобиля, так как возможны разные конфигурации блоков. Если у вас Hyundai Starex второго поколения и эти схемы не подходят, обратитесь к специализированному руководству для вашей модели.

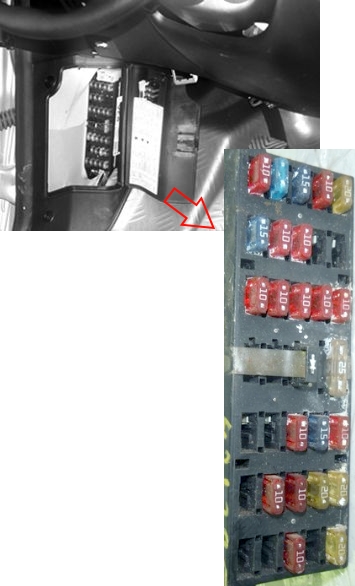

Блок предохранителей в салоне
Расположен на левой стороне под приборной панелью, за защитной крышкой.
Вариант №1
Расположение предохранителей
Расшифровка предохранителей Hyundai Starex
| 1 | 10А Электропривод зеркал |
| 2 | 15А Аудиосистема, Предохранитель прикуривателя, Блок дополнительных указателей, Блок управления блокировкой селектора |
| 3 | 15А Разъем для подключения дополнительного оборудования |
| 4 | 10А Выключатель кондиционера |
| 5 | 20А Электродвигатель очистителя лобового стекла, Насос омывателя лобового стекла |
| 6 | 20А Электродвигатель очистителя стекла задней двери, Насос омывателя стекла задней двери |
| 7 | 10А Электропривод люка, Датчик замедления, Электронный блок управления ABS, Выключатель кондиционера, Датчик температуры, Реле фар (ближний свет) |
| 8 | 10А Электронный блок системы управления задержкой сигнала блокировки центрального замка и предупреждения о не выключенном освещении, Выключатели «POWER» и «HOLD», Кондиционер и отопитель, Реле обогревателя стекла задней двери, Преднатяжители ремней безопасности |
| 9 | 10А Реле задних противотуманных фонарей |
| 10 | 10А Аудиосистема, Динамик левой двери, Высокочастотный динамик левой двери, Выключатель обогревателя сидений |
| 11 | 10А Комбинация приборов |
| 12 | 10А Электронный блок управления SRS |
| 13 | 10А Датчик скорости, Переключатель управления полным приводом, Комбинация приборов, Реле ABS, Выключатель фонарей заднего хода, Селектор АКПП, Выключатель повышающей передачи, Блок управления АКПП, Топливная система |
| 14 | 10А Выключатель аварийной сигнализации |
| 15 | 10А Электронный блок системы управления задержкой сигнала блокировки центрального замка и предупреждения о не выключенном освещении, Электронный блок управления иммобилайзером, Резистор обмотки возбуждения, Электромагнитный клапан EGR, Электронный блок управления двигателем, Реле управления двигателем |
| 16 | 25А Реле обогревателя стекла задней двери |
| 17 | 20А Реле электропривода переднего люка |
| 18 | 20А Реле электропривода заднего люка |
| 19 | 10А Диагностический разъем, Реле обогревателя зеркал |
| 20 | 20А Блокировка ключа в замке зажигания, Выключатель стоп-сигналов, Селектор АКПП |
| 21 | 10А Цифровые часы, Реле аварийной сигнализации, Выключатель аварийной сигнализации |
| 22 | 20А Электронный блок управления раздаточной коробкой |
| 23 | 10А Лампы дверей, Лампы освещения проемов дверей, Лампы освещения салона, Электронный блок системы управления задержкой сигнала блокировки центрального замка и предупреждения о не выключенном освещении, Блок управления АКПП, Комбинация приборов, Лампа центральной консоли крыши |
| 24 | 10А Зуммер системы предупреждения о движении задним ходом, Аудиосистема, Антенна, Электронный блок управления иммобилайзером |
| 25 | 20А Реле центрального замка |
| 26 | 10А Реле вентилятора |
| 27 | 15А Выключатель лампы подсветки проема двери, Реле свечей накаливания, Реле отопителя, Кондиционер, Датчик положения распределительного вала |
| 28 | 10А Электронный блок управления иммобилайзером, Электронный блок управления двигателем |
Предохранитель прикуривателя в Hyundai Starex 1 поколения — это элемент №2, а для дополнительных розеток — №3 по 15А. Эти детали важны для ремонта электрики Starex.

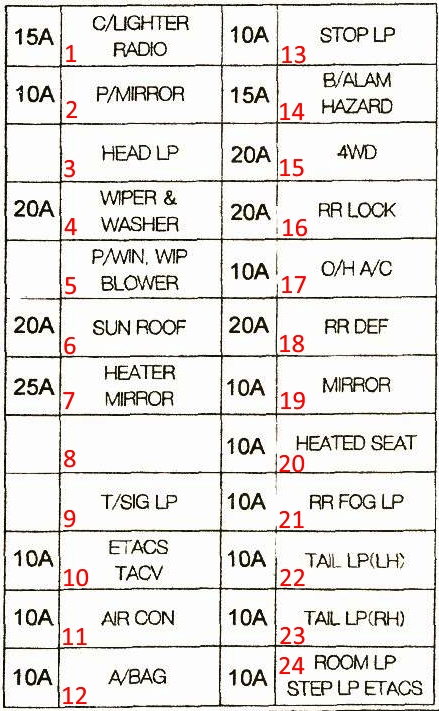

Вариант №2
Расположение
Описание элементов
| 1 | 15А Аудио, Прикуриватель, Часы |
| 2 | 10А Электрическое зеркало (а) |
| 3 | 10А Фары, Люк, ABS, Регулировка высоты фар |
| 4 | 20А Электронный блок управления таймером и сигнализацией, система омывания / очистки задней части |
| 5 | 10А Электронный блок управления временем и сигнализацией, Электрические стеклоподъемники, Кондиционер, Стеклоочиститель (ы) |
| 6 | 20А Люк |
| 7 | 10А Зеркало (а) с подогревом |
| 8 | 10А Панель приборов, Блок управления трансмиссией, Блок управления двигателем, Иммобилайзер |
| 9 | 10А Указатели поворота, аварийная сигнализация |
| 10 | 10А Электронный блок управления временем и будильником |
| 11 | 10А Кондиционирование воздуха |
| 12 | 10А Подушка безопасности, Панель приборов |
| 13 | 10/15А Стоп сигналы |
| 14 | 10А Сигнализация, указатели поворота, аварийные огни, часы |
| 15 | 20А TCCM / Блок управления (также используется 30А) |
| 16 | 20А Центральный замок |
| 17 | 10А Кондиционер / люк в крыше (также используется 20А) |
| 18 | 20А Обогрев заднего стекла |
| 19 | 10А Аудио, электрическая антенна, иммобилайзер |
| 20 | 10А Переключатели подогрева сидений |
| 21 | 10А Реле заднего противотуманного света |
| 22 | 10А Освещение — левая сторона |
| 23 | 10А Освещение — правая сторона |
| 24 | 10А Электронный блок управления временем и сигнализацией, Блок управления коробкой передач, Блок управления двигателем, Разъем канала передачи данных, Внутреннее освещение |
Для прикуривателя в этой конфигурации отвечает предохранитель №1 на 15А, ключевой элемент для электрики Hyundai Grand Starex.

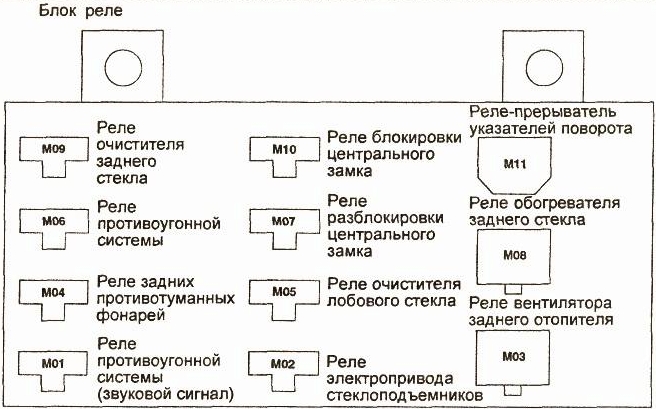

Блок реле
Блок реле Hyundai Starex размещен непосредственно рядом с основным блоком предохранителей в салоне для удобного доступа.
Расположение реле
Блок предохранителей под капотом
Находится в моторном отсеке слева, вблизи аккумулятора, для защиты ключевых систем двигателя и электрики.
Вариант №1
Пример расположения

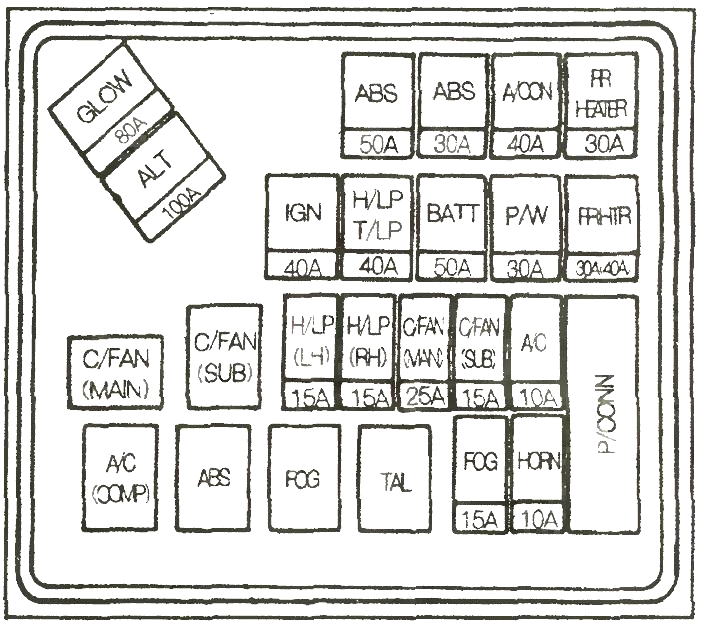

Схема блока под капотом Hyundai Starex
Вариант №2

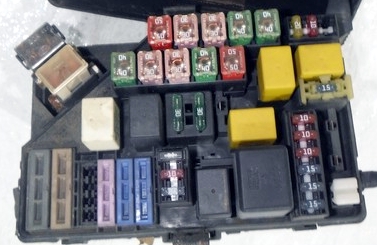

Фото блока

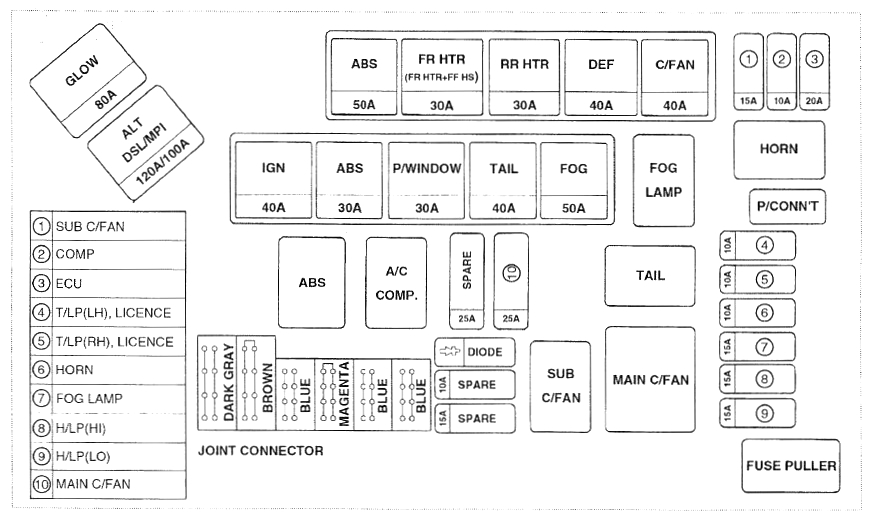

Схема предохранителей под капотом
Функции элементов блока под капотом Starex
| ALT | Генератор |
| GLOW | Реле накаливания, модуль управления накаливанием (D4BB) |
| ABS | Модуль управления ABS |
| FR HTR | Реле нагнетателя |
| RR HTR | Реле заднего вентилятора |
| DEF. | Предохранитель 16, 25, 26 |
| C/FAN | Главное реле вентилятора конденсатора, реле вентилятора конденсатора (LOW) |
| IGN | Выключатель зажигания, генератор, пусковое реле, предохранитель COMP, предохранитель l / C FAN, предохранитель ECU. |
| ABS | Модуль управления ABS |
| P/W | Реле электрического стекло подъемника, реле сирены |
| TAIL | Реле габаритных огней, реле фар |
| BATT | Реле противотуманных фар, реле звукового сигнала, разъем питания |
| l/C FAN/FR HTD | Реле вентилятора промежуточного охладителя, реле температуры воздуха / обогрев лобового стекла |
| COMP | Реле компрессора кондиционера |
| ECU | Реле главного питания (D4CB), реле управления двигателем, реле топливного насоса (бензин) |
| T/LP(LH) | Освещение, Задний левый комбинированный фонарь, Левый габаритный фонарь |
| T/LP(LH) | Освещение, Правый задний комбинированный фонарь, Правый номерной фонарь |
| HORN | Левый / Правый сигнал |
| FOG | Выключатель передних противотуманных фар, Левая / Правая передняя противотуманная фара |
| H/LP(LH) | Левая фара |
| H/LP(RH) | Правая фара, Комбинация приборов |
| POWER CONNECTOR | Реле аварийной сигнализации, предохранитель 23, 24 |

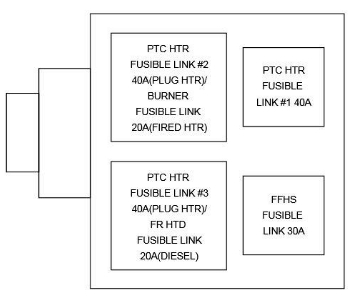

Вспомогательный блок предохранителей
Этот блок предназначен для дизельных модификаций Hyundai Starex и содержит реле и предохранители, отвечающие за систему дополнительного подогрева и обогрева.
