Hyundai Solaris 2-го поколения выпускался в период с 2017 по 2022 год, включая модели 2017, 2018, 2019, 2020, 2021 и 2022 годов, в основном с бензиновыми моторами объемом 1,4 л и 1,6 л. За эти годы автомобиль подвергся обновлению (рестайлингу). В этой статье представлено подробное руководство по предохранителям и реле Hyundai Solaris 2 поколения, включая схемы блоков предохранителей, их расположение в салоне и подкапотном пространстве. Особое внимание уделено предохранителю прикуривателя Hyundai Solaris, а также другим ключевым элементам электрики, таким как реле, диагностический разъем и защита от перегрузок.
Число компонентов в блоках может варьироваться в зависимости от комплектации автомобиля и года производства. Рекомендуется проверять схемы по официальной технической документации вашего Hyundai Solaris.
Расположение блока предохранителей в салоне Hyundai Solaris 2
Блок предохранителей в интерьере автомобиля установлен в нижней секции торпедо. Чтобы получить доступ к предохранителям и реле Hyundai Solaris, снимите пластиковую крышку, следуя указанию стрелки. В этой же зоне размещен OBD-разъем для диагностики.

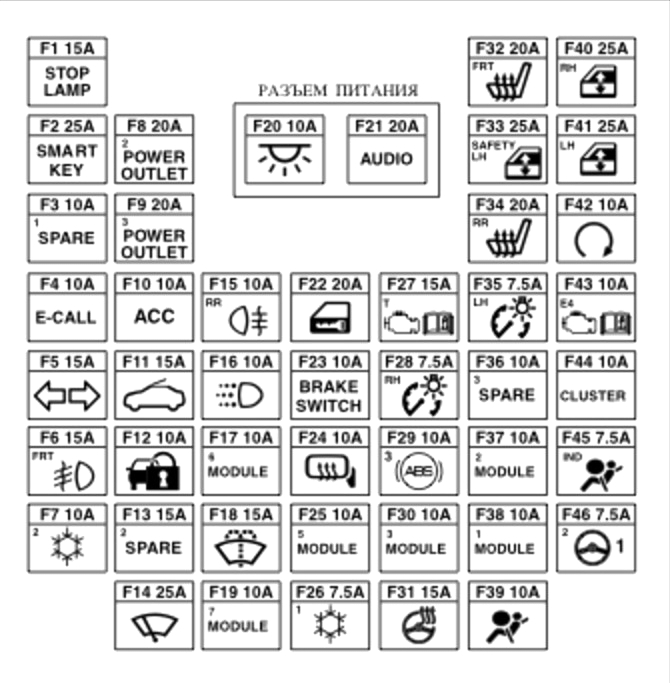

Схема блока предохранителей в салоне
Расшифровка предохранителей в салоне Hyundai Solaris 2
| F1 | 15А STOP LAMP — Электронный модуль стоп-сигналов (распределительный блок приборной панели) |
| F2 | 25А SMART KEY — Контроллер системы Smart Key (электронный ключ, функция бесключевого доступа в Hyundai Solaris) |
| F3 | 10А SPARE1 — Резервный предохранитель |
| F4 | 10А E-CALL — Модуль экстренного вызова E-Call |
| F5 | 15А TURN LAMP — BCM (модуль управления кузовной электроникой), SLM (устройство оповещения о ремнях и освещения) |
| F6 | 15А FRT FOG — Реле передних противотуманных фар (блок предохранителей торпедо) |
| F7 | 10А A/CON2 — Контроллер системы кондиционирования воздуха |
| F8 | 20А P/OUTLET2 — Розетка прикуривателя №1 в салоне Hyundai Solaris |
| F9 | 20А P/OUTLET3 — Розетка прикуривателя №2 |
| F10 | 10А ACC — Реле задней розетки, зеркала заднего вида, E-Call, BCM, SLM, аудиосистема, навигация |
| F11 | 15А S/ROOF — Электропривод люка в крыше |
| F12 | 10А IMMO — Иммобилайзер Hyundai Solaris |
| F13 | 15А SPARE2 — Резервный |
| F14 | 25А WIPER — Подрулевой переключатель, мотор дворников, реле №6 в моторном отсеке |
| F15 | 10А RR FOG — Реле заднего противотуманного света |
| F16 | 10А DRL — Реле дневных ходовых огней |
| F17 | 10А MODULE6 — Реле стеклоподъемников (без BCM), подогрев омывателя, обогрев сидений |
| F18 | 15А WASHER — Подрулевой переключатель омывателя |
| F19 | 10А MODULE7 — BCM, реле автоотключения света |
| F21 | 20А AUDIO — Аудиоблок или мультимедийная система (магнитола, навигатор) |
| F22 | 20А DR LOCK — Реле центрального замка дверей и багажника |
| F23 | 10А BRAKE SWITCH — Smart Key, выключатель стоп-сигналов |
| F24 | 10А RR HTD — Электрозеркала, кондиционер |
| F25 | 10А MODULE5 — SLM, BCM, Smart Key |
| F26 | 7,5А A/CON1 — Вентилятор кондиционера, реле №2, контроллер |
| F27 | 15А ENG T — Индикатор АКПП, выключатели режимов, стоп-сигналы |
| F28 | 7,5А TAIL RH — Правая фара, аудио, подогрев руля, приборы, AUX/USB |
| F29 | 10А ABS3 — ABS, ESP |
| F30 | 10А MODULE3 — Переключатель на панели, BCM |
| F31 | 15А HTD STRG — Подогрев рулевого колеса |
| F32 | 20А FRT S/HTR — Обогрев передних сидений |
| F33 | 25А SAFETY WDW — Стеклоподъемник водителя с защитой |
| F34 | 20А RR S/HTD — Обогрев задних сидений |
| F35 | 7,5А TAIL LH — Левый фонарь, номерной знак, левая фара |
| F36 | 10А SPARE3 — Резервный |
| F37 | 10А MODULE2 — Кондиционер, фары, аудио, обогрев сидений, руль, E-Call |
| F38 | 10А MODULE1 — BCM, SLM |
| F39 | 10А A/BAG — SRS (подушки безопасности) |
| F40 | 25А P/WDW RH — Стеклоподъемники пассажира |
| F41 | 25А P/WDW LH — Стеклоподъемники водителя |
| F42 | 10А START — Переключатели АКПП/МКПП, ECM/PCM, Smart Key |
| F43 | 10А ENG E4 — ECM/PCM, иммобилайзер, Smart Key |
| F44 | 10А CLUSTER — Приборная панель |
| F45 | 7,5А A/BAG IND — Приборы |
| F46 | 7,5А MDPS1 — MDPS (электроусилитель руля) |
Предохранители прикуривателя и розеток в Hyundai Solaris 2 — это F8 и F9 по 20А, помеченные как POWER OUTLET.
Блоки предохранителей и реле под капотом Hyundai Solaris 2

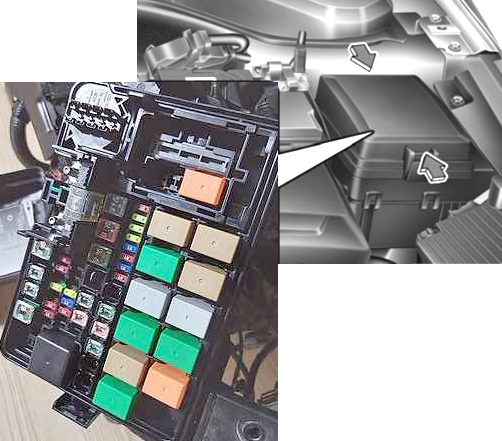

Главный блок в моторном отсеке
Основной блок предохранителей расположен слева от аккумуляторной батареи в подкапотном пространстве Hyundai Solaris.

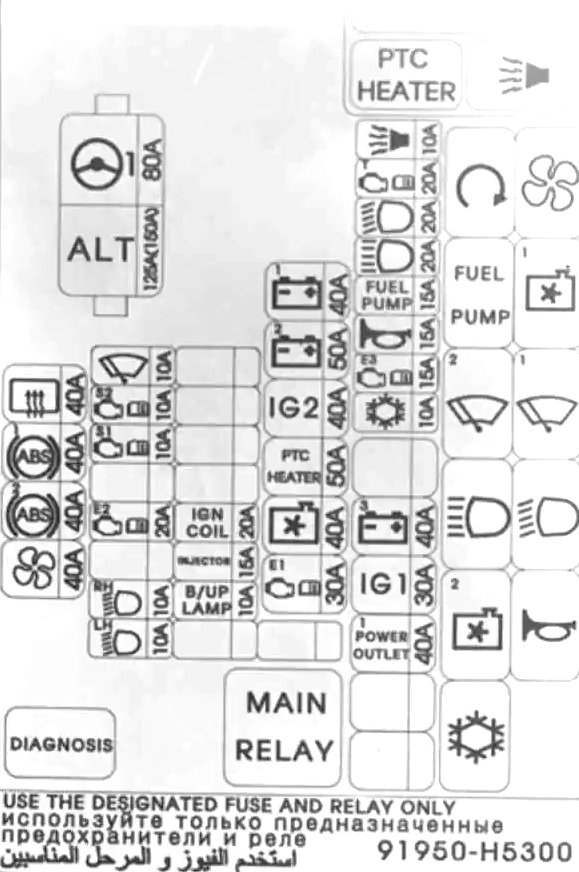

Схема блока под капотом
Описание предохранителей в главном блоке Hyundai Solaris 2
| MDPS1 | 80А MDPS (электроусилитель руля) |
| ALT | 125/150А Блок моторного отсека (F3, F4, F5, F6) |
| RR DEFOG | 40А Реле обогрева заднего стекла |
| ABS1 | 40А ABS/ESP |
| ABS2 | 40А ABS/ESP |
| BLOWER | 40А Реле вентилятора кондиционера (реле №2) |
| WIPER | 10А Дворники, подрулевой переключатель, реле №6 |
| ENG S2 | 10А Датчики кислорода, реле №4/9, клапаны EVAP и VGT |
| ENG S1 | 10А Клапан масла, реле №3/11 |
| ENG E2 | 15А ECM/PCM |
| H/LP RH | 10А Правая фара |
| H/LP LH | 10А Левая фара |
| IGN COIL | 20А Катушки зажигания, конденсатор |
| INJECTOR | 15А ECM/PCM, форсунки |
| B/UP LP | 10А Фонари заднего хода |
| BATT1 | 40А Салонный блок (F15, F16, F20, F21, F22, F23) |
| BATT2 | 50А Салонный блок (F32, F33, F34, реле стеклоподъемников) |
| IG2 | 40А Зажигание, PDM (реле IG2), реле №1 |
| C/FAN | 40А Вентилятор радиатора, реле №4/9 |
| ENG E1 | 30А Главное реле, реле №13 |
| B/Alarm | 10А Сирена сигнализации, реле №15 |
| ENG T | 20А PCM |
| LO/H LP | 20А Ближний свет, реле №8 |
| HI/H LP | 20А Дальний свет, реле №7 |
| F/PUMP | 15А Бензонасос, реле №3 |
| HORN | 15А Клаксон, реле №10 |
| ENG E3 | 15А ECM/PCM |
| A/CON | 10А Компрессор кондиционера, реле №11 |
| BATT3 | 40А Салонный блок (F1, F5, F6, реле габаритов) |
| IG1 | 30А Зажигание, PDM (реле IG1, ACC) |
| P/ OUTLET1 | 40А Прикуриватель, реле розеток |
Для прикуривателя или USB-розеток в Hyundai Solaris также может использоваться предохранитель P/OUTLET1 в подкапотном блоке.
Функции реле в моторном отсеке

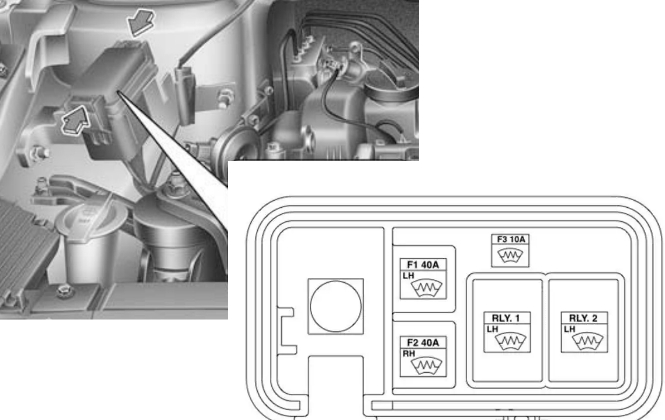

Дополнительный блок предохранителей
Этот вспомогательный блок размещен в правой зоне подкапотного пространства Hyundai Solaris 2.
Расшифровка дополнительных предохранителей и реле
- FR HTD LH — 40А Реле подогрева лобового стекла (левая сторона)
- FR HTD RH — 40А Реле подогрева лобового стекла (правая сторона)
- FR HTD — 10А Выключатель подогрева лобового стекла на панели
- RLY. — Основное реле обогрева лобового стекла
К этой статье мы добавили видео на нашем YouTube-канале с обзором предохранителей Hyundai Solaris 2. Посмотрите и подпишитесь для больше полезных советов по ремонту и электрике.
Если у вас есть дополнения к схемам или опыту с предохранителями Solaris — делитесь в комментариях!
