Honda Civic 8-го поколения производилась в период с 2006 по 2011 годы, включая варианты кузова седан, хэтчбек и другие, с соответствующими маркировками вроде 4д, 5д. За эти годы автомобиль подвергся рестайлингу. В этой статье мы разберем предохранители и реле Honda Civic 8G, включая блок-схемы, расположение ключевых электронных модулей управления. Особое внимание уделим предохранителям прикуривателя и розеток, чтобы помочь владельцам в диагностике и ремонте системы электрики Honda Civic VIII.
Функции предохранителей и реле в Honda Civic 8 могут варьироваться в зависимости от года выпуска, комплектации и типа модели, включая гибридные версии.
Блоки предохранителей в салоне Honda Civic 8
Расположение блоков

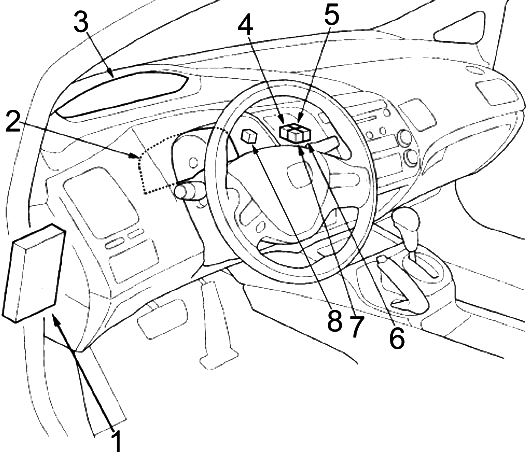

Общая схема размещения электронных блоков в интерьере
Подробное описание элементов
- Основной блок предохранителей и реле
- Комбинация приборов (тахометр)
- Комбинация приборов (спидометр)
- кроме GX: Реле розетки центральной консоли
Hybrid: Реле передней розетки
GX: Реле блокировки стартера - кроме GX: Реле передней розетки
Hybrid: Реле розетки центральной консоли
GX: Реле розетки центральной консоли - GX: Реле передней розетки
- GX: Реле управления топливными форсунками
- SL (’09-’11): Реле противотуманных фар

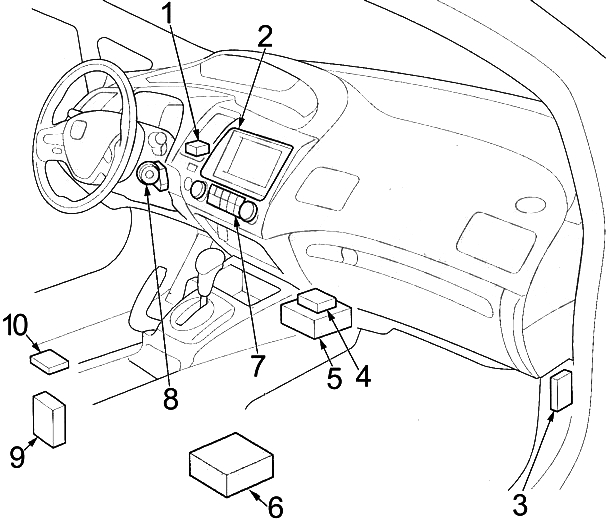

Детальная схема расположения
Обозначение компонентов
- ’08-’11: Блок TPMS (система контроля давления в шинах)
- Модуль аудиосистемы и навигации
- Блок EPS (электроусилитель руля)
GX: Блок форсунок - Купе: Аудиоусилитель
- Блок SRS (подушки безопасности)
- ’09-’11: Блок USB-разъема
- Блок климат-контроля (отопитель и кондиционер)
- Блок иммобилайзера
- ’09-’11: Блок HandsFreeLink (громкая связь)
- Седан: Аудиоусилитель

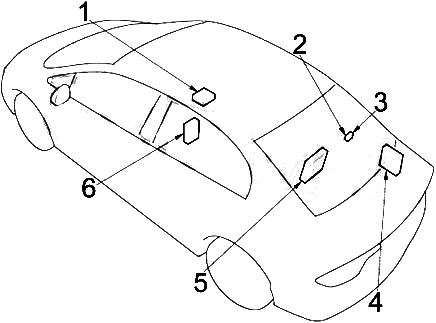

Схема
Назначение элементов
- ’09-’11: Блок USB-разъема
- Hybrid: Реле №1 MCM (силовая установка)
- Hybrid: Реле №2 MCM (силовая установка)
- ’07-’10: XM-ресивер (с навигацией)
- Hybrid: Модуль MCM (Motor Control Module)
- ’09-’11: Блок HandsFreeLink
Основной блок предохранителей в салоне

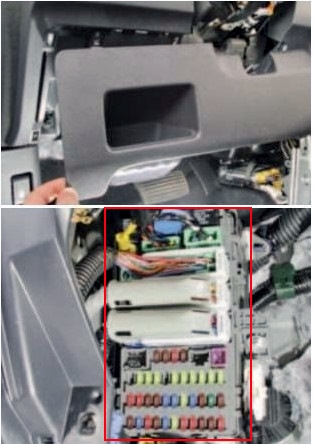

Для доступа к блоку предохранителей Honda Civic 8 поверните фиксатор против часовой стрелки и снимите панель рулевой колонки. Это позволит проверить и заменить предохранители прикуривателя, фар и других систем электрики.
Шаг 1
Шаг 2

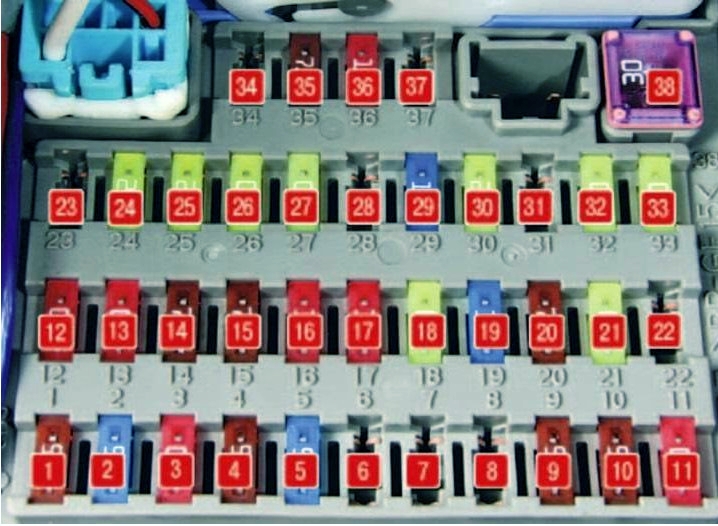

Фото — схема блока предохранителей
Расшифровка предохранителей Honda Civic 8
| 1 | 7,5А Подсветка зеркал с электроприводом, реле стеклоподъемников |
| 2 | 15A, кроме гибрида: топливный насос, датчик CMP, ECM/PCM, иммобилайзер |
| 15A Гибрид: PCM, топливный насос (PGM-FI №2), иммобилайзер | |
| 3 | 10A Генератор, ECM/PCM, EVAP (MAF) |
| 10А Преобразователь DC, ELD, EVAP, MAF, PCM, датчик тормоза, HO2S | |
| 4 | 7,5A ABS/VSA, датчик ускорения, EPS |
| 5 | 15A Coupe: Аудиоусилитель |
| 15А Подогрев сидений, реле подогрева | |
| 6 | 20А Противотуманные фары |
| 7 | 7,5A TPMS (контроль давления шин) |
| 8 | — |
| 9 | 7,5A ODS, индикатор SRS, блок подушек |
| 10 | 7,5A Тахометр, стеклоподъемники (купе), фонари хода (M/T), блокировка A/T, MICU, TPMS, BCM (гибрид), интерфейс |
| 11 | 10А Блок SRS |
| 12 | 10А Правая фара (дальний свет) |
| 13 | 10А Левая фара (дальний свет) |
| 14 | 7,5A Освещение приборов, салона, индикатор SRS |
| 15 | 7,5А Габариты, номерной знак |
| 16 | 10А Правая фара (ближний свет) |
| 17 | 10А Левая фара (ближний свет) |
| 18 | 20A Дальний свет, MICU |
| 19 | 15A Габариты, MICU |
| 20 | 7,5А Задний противотуманный фонарь |
| 21 | 20A Ближний свет, MICU |
| 22 | Гибрид 7,5A: Компрессор кондиционера |
| 23 | 7,5A Сигнал стартера, PCM |
| 24 | 20A Люк крыши |
| 25 | 20A Центральный замок, MICU |
| 26 | 20А Стеклоподъемник водителя |
| 27 | 20А Климат-система |
| 28 | 20A Розетка центральной консоли |
| 15A Розетка центральной консоли | |
| 29 | 20А Передняя розетка (прикуриватель) |
| 15А Передняя розетка (прикуриватель) | |
| 30 | 20А Стекло пассажира, люк (купе) |
| 31 | 20А Омыватель фар |
| 32 | 20А Задний правый стеклоподъемник, люк |
| 33 | 20А Задний левый стеклоподъемник |
| 34 | — |
| 35 | 7,5A Аудио, розетки, усилитель (купе), HandsFreeLink, зажигание, MICU, интерфейс |
| 36 | 10A Панель климата, зеркала, рециркуляция, реле компрессора, обогрева, вентиляторов, AHB (гибрид), сервоблок (гибрид) |
| 37 | 7,5А Дневные огни, MICU |
| 38 | 30A Стеклоочистители, MICU |
Предохранители прикуривателя и розеток в Honda Civic 8 — это № 28 и № 29. Они отвечают за питание 12V розеток, что важно для зарядки гаджетов и диагностики.
В верхней секции блока могут быть установлены дополнительные реле для ключевых систем.

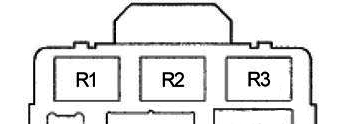

Схема реле
Расшифровка реле
| R1 | Стеклоподъемники | |
| R2 | Топливный насос (PGM-FI №2) | |
| R3 | Стартер | |
Блоки под капотом Honda Civic 8
Расположение блоков

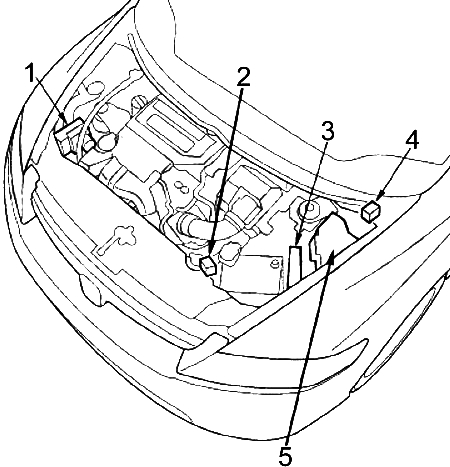

Общая схема размещения подкапотных блоков предохранителей и реле
Описание
- Блок ABS/VSA
- Hybrid: Блок №2 предохранителей и реле
- ECM/PCM (двигатель и АКПП)
- Hybrid: Сервоблок
- Основной блок подкапотных предохранителей
Основной блок предохранителей под капотом

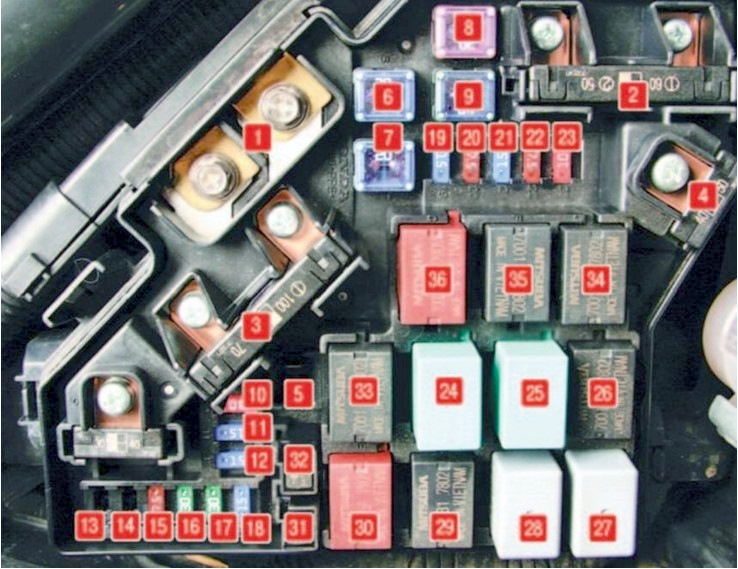

Схема блока
Обозначение предохранителей под капотом
| 1 | 100А Аккумулятор |
| 70А EPS | |
| 2 | 50А Замок зажигания |
| 80A, кроме Hybrid: Салонные предохранители 5, 6, 7, 27, 28, 29, 31 | |
| 80A ’06-’07 Hybrid: Салонные 5, 6, 7, 27, 28, 29, 31 | |
| 60A ’08-’11 Hybrid: Салонные 5, 6, 7, 27, 28, 29, 31 | |
| 3 | 30A ABS/VSA |
| 30A, кроме Hybrid: ABS/VSA | |
| 30A Hybrid: ABS | |
| 40A Hybrid: VSA | |
| 4 | 50А Салонные: 18, 19, 20, 21 |
| 40А Салонные: 24, 25, 26, 30, 32, 33 | |
| 5 | Гибрид 40А: Сервоблок |
| 6 | 20A Реле вентилятора А/С, вентилятор А/С |
| 7 | 20A M/T: Реле вентилятора, вентилятор |
| 30A A/T: Реле вентилятора, вентилятор | |
| 8 | 30А Седан: Обогрев заднего стекла |
| 40A Купе: Обогрев заднего стекла | |
| 9 | 40A Реле нагревателя, нагреватель |
| 10 | 10A Система предупреждения, MICU, спидометр, тахометр |
| 11 | 15A A/F датчик, ECM/PCM, клапан (гибрид) |
| 12 | 15A Стоп-сигналы, ECM/PCM, сигнал, MICU |
| 13 | 15А Гибрид: Задние катушки зажигания |
| 14 | 15А Гибрид: Передние катушки зажигания |
| 15 | 7.5A Реле вентилятора А/С, датчик масла |
| 16 | — |
| 17 | 15A Купе: Аудиоусилитель |
| 18 | 15A, кроме гибрида: Катушки, ECM/PCM |
| 20А Гибрид: Катушки, PCM | |
| 19 | 15A CKP, CMP, ECM/PCM, ETCS, форсунки, PGM-FI |
| 20 | 7.5A Реле компрессора А/С, компрессор |
| 21 | 15A ETCS, ECM/PCM |
| 22 | 7,5 А Освещение салона, багажника, помпа (гибрид) |
| 23 | 10A Аудио, DLC, приборы, сигнализация, иммобилайзер, MICU, MCM (гибрид), BCM (гибрид), HandsFreeLink |
| 24 | Реле обогрева заднего стекла |
| 25 | Реле нагревателя |
| 26 | Реле вентилятора конденсатора А/С |
| 27 | Реле вентилятора охлаждения |
| 28 | Реле заднего стеклоочистителя |
| 29 | Реле PGM-FI |
| 30 | Реле катушек зажигания |
| 31 | Диод вентилятора охлаждения |
| 32 | Диод вентилятора А/С |
| 33 | Муфта А/С |
| 34 | Реле вентилятора охлаждения |
| 35 | Реле ETCS |
| 36 | Главное реле PGM-FI |
Дополнительный блок №2 (Hybrid)
Схема блока
Назначение предохранителей
| № |
А |
Предохранители |
| 61 | 10 | BCM, реле №2 MCM, сервоблок |
| 62 | 7.5 | BCM, реле №1 MCM |
| 63 | 15 | Сервоблок |
| 64 | — | — |
| Реле | ||
| R1 | Помпа охлаждения | |
| R2 | Топливный насос | |
Инструкция по ремонту
Подробные советы по обслуживанию и ремонту Honda Civic 8 поколения, включая электрику, предохранители и реле, доступны в руководстве: «скачать«.
На нашем канале есть видео по схемам предохранителей Civic 8G. Рекомендуем посмотреть и подписаться для актуальных материалов по автоэлектрике.
Если у вас есть дополнения по предохранителям, реле или ремонту Honda Civic — делитесь в комментариях.
