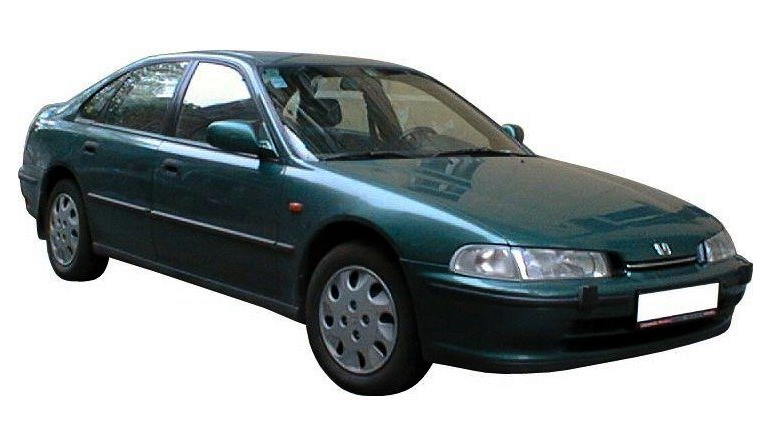

Honda Accord 5 поколения производилась с 1993 по 1998 год и была доступна на рынках по всему миру. За период выпуска автомобиль претерпел обновление экстерьера. В этой статье мы подробно разберем предохранители и реле Honda Accord 5, включая схемы блоков предохранителей, иллюстрации их конструкции, точные места установки. Особое внимание уделим предохранителю, отвечающему за прикуриватель в Honda Accord 1993-1998.
Функции предохранителей и реле в блоках, а также их позиции могут варьироваться в зависимости от года выпуска, комплектации и рынка сбыта (Европа, США, Азия, Великобритания и другие). Рекомендуем проверять с схемами на крышке вашего блока предохранителей Honda Accord 5.
Блоки предохранителей в салоне
Места установки
Общая схема расположения блоков предохранителей и реле в салоне Honda Accord 5
Расшифровка
- Основной блок предохранителей и реле
- Блок круиз-контроля Honda Accord
- Модуль бесключевого доступа / система безопасности
- Контроллер подсветки приборной панели
- Реле закрывания люка
- Реле открытия люка
Основной блок предохранителей и реле в салоне
Главный блок предохранителей салона расположен под приборной панелью, в области левой стойки у ноги водителя, прикрыт пластиковой крышкой. Это ключевой элемент электрики Honda Accord 5 1993-1998.

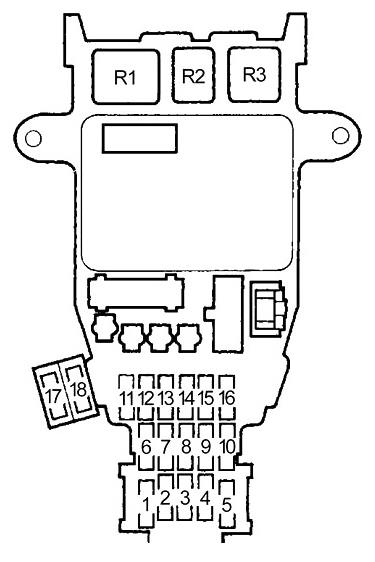

Вариант 1 схемы блока предохранителей салона
Схема предохранителей Honda Accord 5
Расшифровка предохранителей и реле
| 1 | — |
| 2 | 10A Комбинационный датчик, задние фонари хода, часы, датчик скорости VSS, соленоид блокировки АКПП, модуль управления, бесключевой доступ / система безопасности Honda Accord |
| 3 | 15A Главное реле PGM-FI, модуль SRS подушек безопасности |
| 4 | 10A Модуль SRS Honda Accord 5 |
| 5 | — |
| 6 | — |
| 7 | 7,5A Генератор, PCM трансмиссии, датчик ELD, контроллер вентилятора, круиз-контроль, TCM V6 |
| 8 | 10A Универсал: мотор заднего стеклоочистителя, омыватель заднего стекла |
| 9 | 30A Мотор лобового стеклоочистителя, реле интервального режима, омыватель лобового стекла |
| 10 | — |
| 11 | — |
| 12 | 7,5A Диагностика ABS, модуль ABS, реле насоса ABS, зеркала с электроприводом |
| 13 | 7,5A Мотор рециркуляции воздуха, панель обогрева, индикатор заднего стекла, режимы вентиляции, контроллер радиатора, реле компрессора А/С, термостат А/С, реле заднего обогрева, реле вентилятора |
| 14 | 7,5A Главное реле PGM-FI, ECM/PCM, датчик тормозов |
| 15 | 7,5A Модуль дневных ходовых огней |
| 16 | 10A Реле прикуривателя Honda Accord 5 |
| 17 | 7,5A Бесключевой доступ / модуль безопасности |
| 18 | 7,5A Реле поворотников / аварийки |
| Реле | |
| R1 | Поворотники / Аварийная сигнализация |
| R2 | Вентилятор |
| R3 | Задний обогрев |
Предохранитель прикуривателя в салонном блоке — номер 16 на 10A.

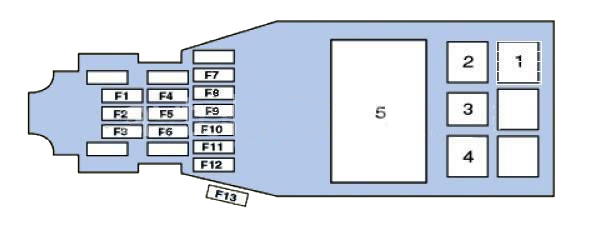

Вариант 2 схемы блока в салоне
Схема предохранителей салона вариант 2
Функции элементов блока
| 1 | Реле вентилятора отопителя |
| 2 | Реле аварийной сигнализации / прерыватель поворотников |
| 3 | Реле заднего обогрева |
| 4 | Реле стартера |
| 5 | Многофункциональный контроллер |
| F1 | (7,5A) Keyless entry и охранная система |
| F2 | (15A) ЭБУ двигателя |
| F3 | (10A) ЭБУ SRS |
| F4 | (10A) ABS система |
| F5 | (7,5A) Зеркала с электроприводом, keyless, люк, моторы фар |
| F6 | (30A) Стеклоочистители и омыватели лобового стекла |
| F7 | (7,5A) Обогрев, задний дефлектор |
| F8 | (10A) Задние ходовые огни, поворотники |
| F9 | (7,5A) Реле муфты компрессора А/С |
| F10 | (7,5A) ABS |
| F11 | (15A) Электроантенна, прикуриватель Honda Accord |
| F12 | (7,5A) Топливная система |
| F13 | (30A) Вентилятор охлаждения |
Предохранитель для прикуривателя — позиция F11 на 15A.
Блоки под капотом Honda Accord 5
Расположение блоков

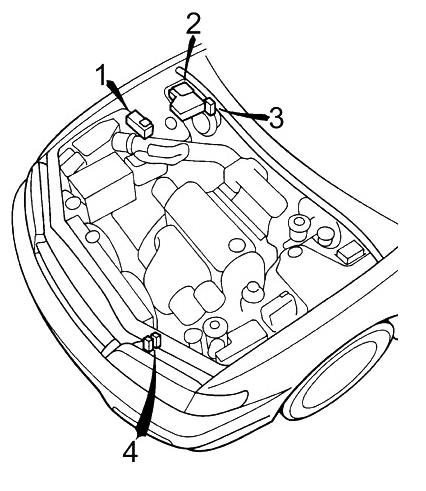

Схема размещения блоков предохранителей под капотом
Описание позиций
- Блок ABS предохранителей
- Главный блок предохранителей и реле
- Держатель реле №1
- Для 2.0L: Держатель реле №2
Блок предохранителей ABS под капотом

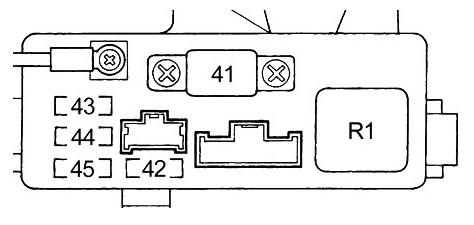

Схема блока ABS
Расшифровка
| 41 | 40A Реле мотора ABS |
| 42 | 10A Модуль управления ABS |
| 43 | 20A Передние соленоиды ABS |
| 44 | 15A Задний соленоид ABS, модуль ABS |
| 45 | — |
| Реле | |
| R1 | Мотор насоса ABS |
Главный блок предохранителей и реле под капотом

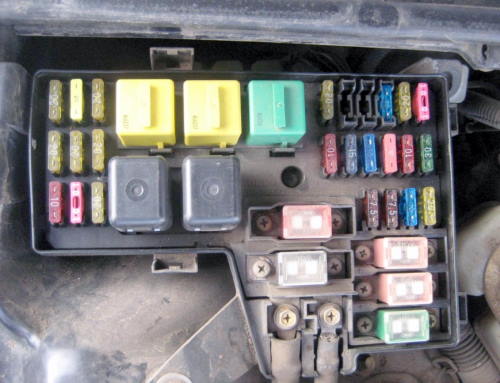

В моторном отсеке блок предохранителей расположен справа от двигателя. Его внешний вид показан ниже, это основной узел электрики для систем подкапотного пространства Honda Accord 5.

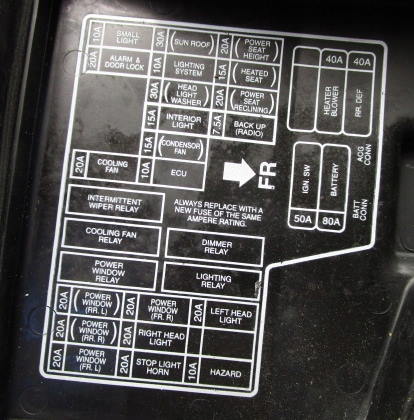

Схема на крышке блока предохранителей

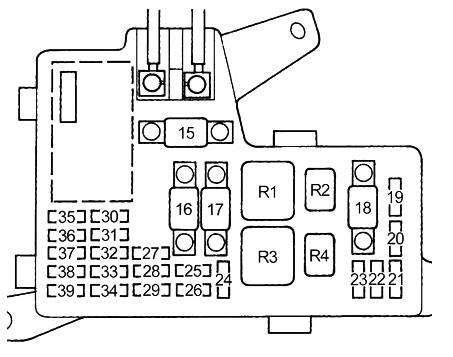

Вариант 1 подкапотного блока
Схема
Расшифровка
| 15 | 120A 2.2L F22B1: АКБ, распределение тока |
| 100A 2.7L C27A4 V6: АКБ, распределение тока | |
| 80A 2.2L F22B2: АКБ, распределение тока | |
| 16 | 40A Седан/Купе: Задний обогрев, шумоподавитель |
| 30A Универсал: Задний обогрев, шумоподавитель | |
| 17 | 40A Вентилятор радиатора |
| 18 | 50A Замок зажигания (BAT) |
| 19 | 20A Левая фара, модуль DRL |
| 20 | 20A Правая фара, модуль DRL |
| 21 | 20A Вентилятор радиатора |
| 22 | — |
| 23 | 10A Модуль дневных огней |
| 24 | 20A Правое заднее стекло (мотор) |
| 25 | 20A Левое заднее стекло (мотор) |
| 26 | 20A Переднее пассажирское стекло (мотор) |
| 27 | 20A Моторы водительского сиденья (наклон, задний подъем) |
| 28 | 20A Водительское стекло (мотор), модуль стеклоподъемника |
| 29 | 30A Крышный мотор |
| 30 | 20A Клаксоны, стопы, соленоид ключа АКПП |
| 31 | 20A Моторы водительского сиденья (передний подъем, скольжение) |
| 32 | 15A Панель приборов, габариты, задние огни, номерной знак |
| 33 | 15A Главное реле PGM-FI |
| 20A 1997—EX (США), EXR (Ca): Главное реле PGM-FI | |
| 34 | 15A 2.2L: Контроллер вентилятора, реле конденсатора, реле компрессора |
| 20A 2.7L: Контроллер вентилятора, реле конденсатора, реле компрессора | |
| 35 | 15A Седан/Купе: Реле поворотников/аварийки |
| 10A Универсал: Реле поворотников/аварийки | |
| 36 | 15A Прикуриватель, радио/кассетник |
| 37 | 7,5A Интегральный контроллер, антенна, освещение багажника, вспомогательное, потолок, карта |
| 38 | 20A Модуль дверного замка/электропривода, модуль безопасности |
| 39 | 7,5A ECM/PCM, часы, радио, TCM |
| Реле | |
| R1 | Фары |
| R2 | Стеклоподъемники |
| R3 | Диммер |
| R4 | Вентилятор радиатора |

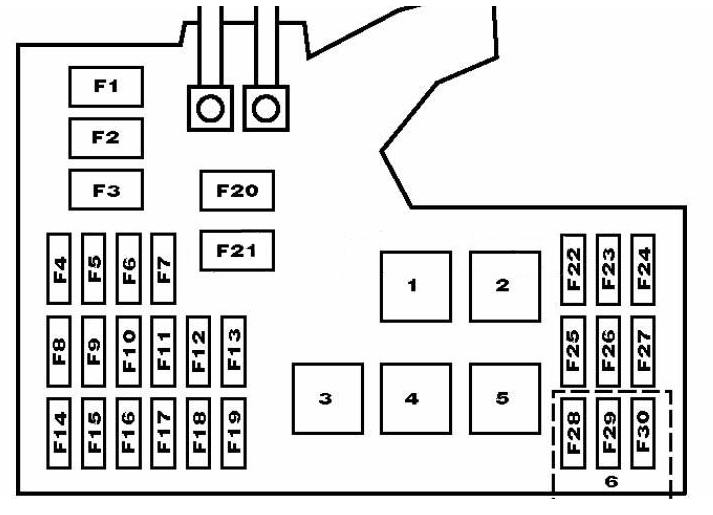

Вариант 2 подкапотного блока предохранителей
Схема
Назначение
| 1 | Реле ближнего света |
| 2 | Реле фар |
| 3 | Реле интервального стеклоочистителя |
| 4 | Реле вентилятора охлаждения |
| 5 | Реле стеклоподъемников |
| 6 | Реле ECU двигателя (2.0D) |
| F1 | (40A) Задний обогрев |
| F2 | (30A) Вентилятор отопителя |
| F3 | (30A) Подсветка приборов |
| F4 | (20A) Подъем/опускание сиденья, А/С |
| F5 | (15A) Противотуманки |
| F6 | (20A) Электрорегулировка сидений |
| F7 | Аудиосистема |
| F8 | (30A) Люк |
| F9 | (10A) Цепи осветительных ламп |
| F10 | (30A) Омыватели фар, главное реле |
| F11 | (15A) Салонное освещение |
| F12 | (15A) Вентилятор охлаждения |
| F13 | (10A) Управление двигателем |
| F14 | (10A) Задние габариты |
| F15 | (20A) Центральный замок, keyless и охрана |
| F16 | |
| F17 | |
| F18 | |
| F19 | (20A) Реле вентилятора охлаждения |
| F20 | (80A) Главный предохранитель тока |
| F21 | (50A) Зажигание |
| F22 | (20A) Левая фара |
| F23 | |
| F24 | (10A) Аварийная сигнализация |
| F25 | (20A) Правый передний стеклоподъемник (full close) |
| F26 | (20A) Правая фара, индикатор дальнего света |
| F27 | (20A) Клаксоны, стопы |
| F28 | (20A) Левый передний стеклоподъемник (full close) |
| F29 | (20A) Правый задний стеклоподъемник (full close) |
| F30 | (20A) Левый задний стеклоподъемник (full close) |
Держатель реле №1
Схема реле
Расшифровка реле
| R1 | 2.7L V6: Муфта компрессора А/С |
| R2 | Интервальный дворник |
| R3 | 2.7L V6: Вентилятор конденсатора |

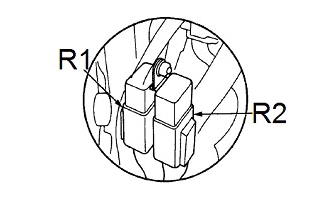

Держатель реле №2
Монтируется в основном на моделях с двигателем 2.0 л в Honda Accord 5.
Схема
Описание реле
- R1 — Муфта компрессора А/С
- R2 — Вентилятор конденсатора
Если вы заметили неточность или хотите дополнить информацию по предохранителям и реле Honda Accord 5 — оставьте комментарий.
