Газель — это популярная линейка малотоннажных грузовиков (ГАЗ-3302), универсальных грузопассажирских фургонов (Газель 2705) и компактных пассажирских минивэнов (ГАЗ-2217 «Соболь»). Особой востребованностью отличается модель Газель 3302, оснащенная надежными бензиновыми моторами ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406. Производство велось в 1994–2003 годах, после чего в 2004–2010 годах выпускаалась модернизированная версия с рестайлингом. В этой статье подробно рассмотрены предохранители и реле ГАЗ-3302, включая схемы расположения блоков, их назначение и позиции. Особое внимание уделим предохранителю для прикуривателя. В конце приведена полная электросхема Газель 3302 для детального изучения электрических цепей.
В зависимости от года выпуска блок предохранителей может иметь разный дизайн (старого или нового типа).
Блок в салоне
Расположен под приборной панелью слева, за защитной крышкой, для удобного доступа к предохранителям Газель 3302.
Блок старого образца

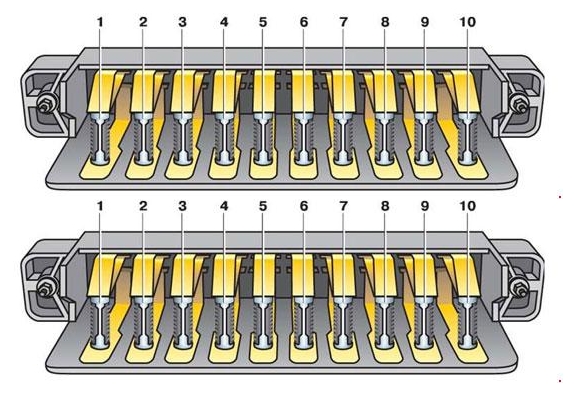

Схема предохранителей старого блока ГАЗ-3302
Расшифровка предохранителей
Верхний ряд предохранителей
| 1 | 16А Электровентилятор печки, насос дополнительного обогрева (на моделях с двумя рядами кресел) |
| 2 | 8А Запас для вентилятора доп. обогрева (двухрядные версии), реле вентилятора охлаждения мотора (на отдельных комплектациях) |
| 3 | 8А Поворотники |
| 4 | 8А Панель приборов, лампа ручника, ЭПХХ-система, реле дворников, лампы заднего хода, индикатор диагностики |
| 5 | 8А Аварийка |
| 6 | 8А Звуковой сигнал на платформе, подсветка платформы, стоп-сигналы |
| 7 | 8А Магнитола, выключатель АКБ дистанционно |
| 8 | 8А Моторы дворников и омывателя лобового стекла |
| 9 | 16А Прикуриватель, клаксон, гнезда для переносных ламп |
| 10 | 16А Резервный |
Прикуриватель защищен предохранителем №9 номиналом 16А в блоке предохранителей ГАЗ-3302.
Нижний ряд предохранителей
| 1 | 16А ПТФ (противотуманки) |
| 2 | 8А Освещение кабины, подсветка грузового отсека (ГАЗ-2705, -27057), фонарь под капотом, лампы сидений и подножек в пассажирском варианте |
| 3 | 8А Подсветка щитка приборов |
| 4 | 8А Задние ПТФ |
| 5 | 8А Правый передний габарит, левый задний габарит, подсветка номеров, индикатор габаритов |
| 6 | 8А Левый передний габарит, правый задний габарит, реле ПТФ |
| 7 | 8А Левая фара ближний свет, корректор фар |
| 8 | 8А Правая фара ближний свет, корректор фар |
| 9 | 16А Левая фара дальний свет, индикатор дальнего света |
| 10 | 16А Правая фара дальний свет |
Блок нового образца

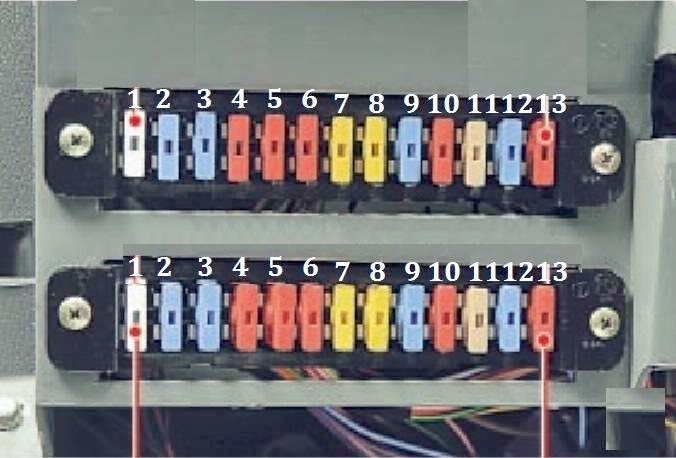

Схема предохранителей нового блока ГАЗ-3302
Расшифровка
Верхний ряд
| 1 | 25А ЭБУ двигателя (ЗМЗ-40522, УМЗ-4216) |
| 2 | 15А Аварийные огни |
| 3 | 15А Выключатель массы (автобусы), аудиосистема |
| 4 | 10А Дворники и омыватель, правые плафоны салона (автобусы) |
| 5 | 10А Реле фар, ABS (автобусы) |
| 6 | 10А Стоп-сигналы |
| 7 | 20А Гудок, прикуриватель ГАЗ-3302 |
| 8 | 20А Вентилятор печки, насос доп. обогрева |
| 9 | 15А Вентилятор доп. обогрева |
| 10 | 10А Приборы, задний ход, датчик скорости, сигнал ручника, реле дворников |
| 11 | 5А Лямбда-зонд (ЗМЗ-40522, УМЗ-4216) |
| 12 | 15А ЭБУ и бензонасос |
| 13 | 10А Поворотники |
Предохранитель прикуривателя — №7 на 20А в схеме предохранителей Газель 3302 нового типа.
| 1 | 25А Резерв |
| 2 | 15А Дальний свет правой фары, индикатор дальнего |
| 3 | 15А Дальний свет левой фары |
| 4 | 10А Ближний свет правой фары |
| 5 | 10А Ближний свет левой фары |
| 6 | 10А ПТФ, индикатор ПТФ |
| 7 | 20А Резерв |
| 8 | 20А Резерв |
| 9 | 15А Плафон кабины, грузовой отсек (ГАЗ-2705, -27057 с одним рядом), подножки автобуса, подкапотный фонарь, левые плафоны салона |
| 10 | 10А Подсветка панели, переключателей, прикуривателя |
| 11 | 5А Резерв |
| 12 | 15А Габариты правого борта, корректор фар, подсветка бардачка |
| 13 | 10А Габариты левого борта, индикатор габаритов, подсветка номеров |
Под панелью слева дополнительно размещено реле-прерыватель поворотников для надежной работы реле ГАЗ-3302.
Блоки под капотом
Блок предохранителей
Монтируется справа от аккумулятора и включает мощные плавкие предохранители для защиты ключевых цепей Газель 3302.
Функции плавких вставок
Версии с ABS (БПР-4)
- 60А Освещение и генераторная цепь
- 40А ABS-модуль
- 25А ABS-система
- 60А Основная цепь (исключая свет, генератор, ABS и стартер)
Версии без ABS (БПР-2)
- 90А Освещение и генератор
- 60А Основная цепь (исключая свет, генератор и стартер)
Цепь запуски стартера не оснащена предохранителем из-за высокого пикового тока.
Блок реле

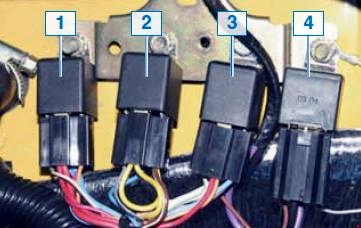

Расположение реле под капотом ГАЗ-3302
Назначение реле
| 1 | Основное реле |
| 2 | Реле муфты вентилятора охлаждения |
| 3 | Реле бензонасоса |
| 4 | Реле стартера |
Реле дворников установлено отдельно над бачком расширения.
Электрощиток
Старого образца

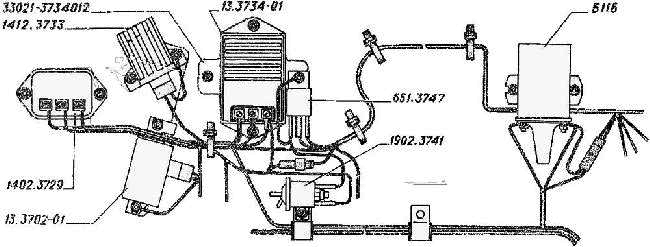

Схема электрощитка старого типа
Описание компонентов
| 651.3747 | Реле стартера 651.3747 |
| Б116.3705 | Катушка зажигания Б116 |
| 1412-3733 | Блок ЭПХХ 1412.3733 |
| 13.3734-01 | Транзисторный коммутатор 13.3734-01 |
| 13.3702-01 | Регулятор напряжения 13.3702-01 |
| 1902.3741 | Электромагнитный клапан (1902.3741000) |
Нового образца
Подходит для моторов Chrysler 2.4L DOHC в Газель 3302.

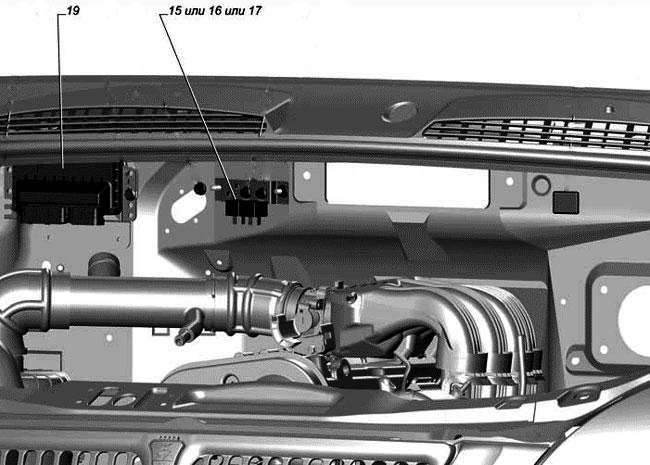

Схема электрощитка нового типа
Функции элементов
| 15 | Реле 85.3747 |
| 16 | Реле осушителя 90.3747-10 |
| 17 | Реле 113.3747-10 |
| 19 | ЭБУ МИКАС 11СR |
Электросхема ГАЗ-3302
Для глубокого понимания электрических соединений и цепей в Газель 3302 рекомендуем ознакомиться с полной электросхемой Газель 3302.
Если возникнут вопросы по предохранителям, реле или схемам ГАЗ-3302, оставляйте комментарии ниже.
