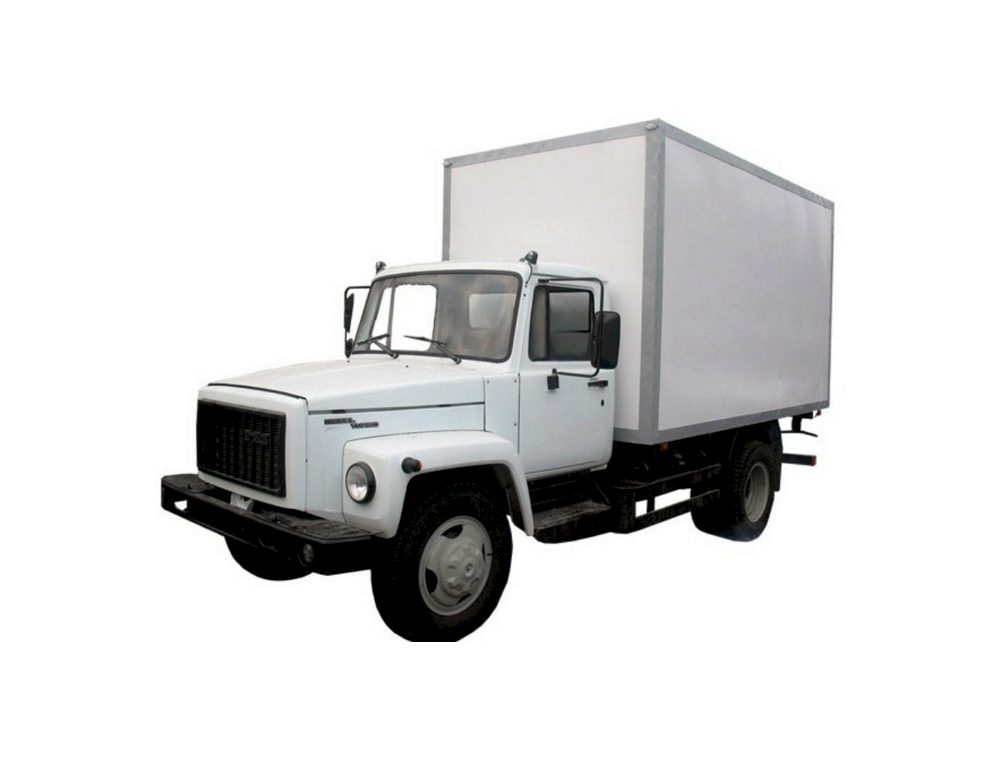

ГАЗ-3307 ГАЗ-3308 ГАЗ-3309 – это популярная линейка среднетоннажных грузовых автомобилей, выпускавшихся с 1989 по 2020 год в разнообразных версиях с доработками, оснащенных как дизельными, так и бензиновыми силовыми агрегатами. В этой публикации мы разберем расположение предохранителей и реле ГАЗ-3307, 3308, 3309, включая схемы монтажных блоков, их модификации и места установки для удобного ремонта и диагностики.
Монтажные блоки в кабине

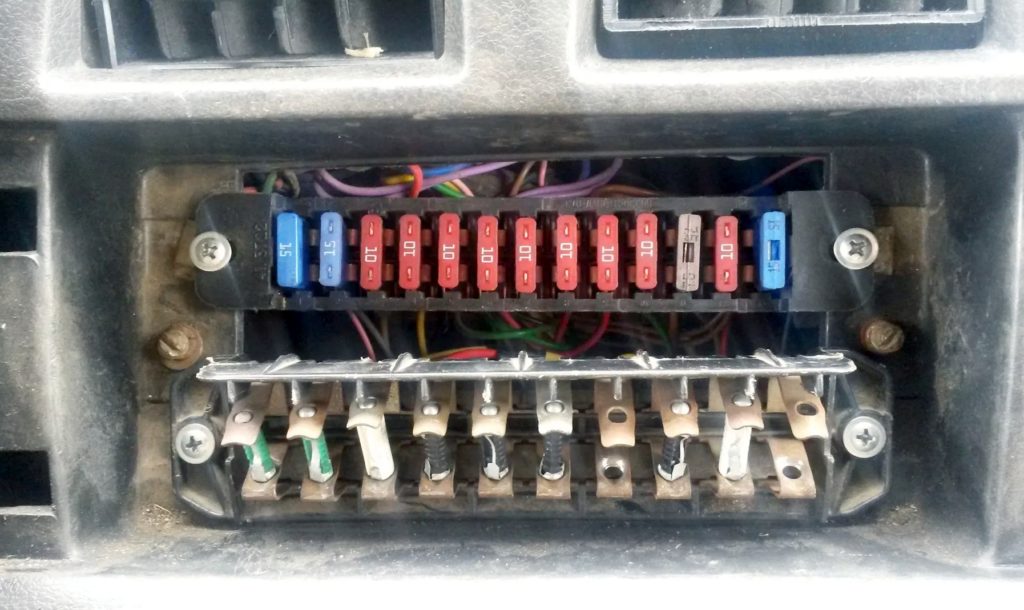

Блок предохранителей в салоне
Этот блок размещен в центральной части торпедо за съемной крышкой и может иметь два типа конструкции: с плоскими или цилиндрическими вставками. Это ключевой элемент электрики ГАЗ-3307, 3308, 3309 для защиты цепей освещения, сигнализации и других систем.
Вариант 1

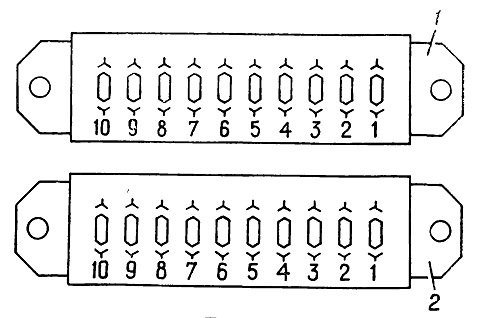

Расположение предохранителей
Расшифровка предохранителей
Верхний блок
| 1 | 16А Резервный |
| 2 | 8А Подкапотного фонаря, плафона освещения кабины |
| 3 | 8А Освещения приборов, подсветки выключателей |
| 4 | 8А Заднего противотуманного фонаря |
| 5 | 8А Правого переднего и заднего габаритного света, сигнализатора габаритного света |
| 6 | 8А Левого переднего и заднего габаритного света, сигнализатора габаритного света |
| 7 | 8А Ближнего света левой фары |
| 8 | 8А Ближнего света правой фары |
| 9 | 16А Дальнего света левой фары, сигнализатора дальнего света |
| 10 | 16А Дальнего света правой фары |
Нижний блок
| 1 | 16А Резервный |
| 2 | 8А Аварийной сигнализации |
| 3 | 8А Указателей поворотов |
| 4 | 8А Резервный (ГАЗ-3309), блока управления МСУД (ГАЗ-3307) |
| 5 | 8А Звукового сигнала, розетки переносной лампы |
| 6 | 8А Сигнала торможения |
| 7 | 8А Резервный |
| 8 | 8А Стеклоочистителя, стеклоомывателя |
| 9 | 16А Фонаря заднего хода, реле стеклоочистителя |
| 10 | 16А Отопителя, приборов, сигнализаторов |
Вариант 2

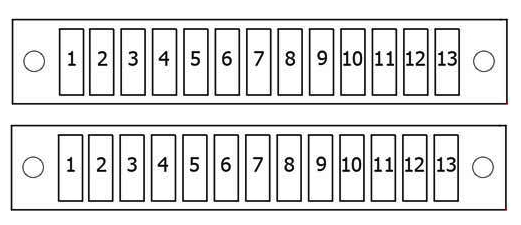

Схема
Расшифровка
Верхний блок
| 1 | 25А Резервный |
| 2 | 15А Аварийной сигнализации |
| 3 | 15А Отопителя, зуммера падения давления воздуха в тормозах |
| 4 | 10А Стеклоочистителя, стеклоомывателя |
| 5 | 10А Резервный |
| 6 | 10А Сигнала торможения, реле |
| 7 | 20А Звукового сигнала, реле, розетки переносной лампы |
| 8 | 5А Тахографа («+» АКБ) |
| 9 | 10А Реле стеклоочистителя, света заднего хода |
| 10 | 10А Сигнализаторов, приборов, тахографа («15») |
| 11 | 5А Резервный |
| 12 | 15А Реле нагревателя топлива |
| 13 | 15А Указателей поворотов |
Нижний блок
| 1 | 25А Резервный или предпускового подогревателя |
| 2 | 15А Дальнего света правой фары |
| 3 | 15А Дальнего света левой фары, сигнализатора дальнего света |
| 4 | 10А Ближнего света правой фары |
| 5 | 10А Ближнего света левой фары |
| 6 | 10А Противотуманных фонарей, реле |
| 7 | 20А Резервный или предпускового подогревателя |
| 8 | 5А Блок системы управления двигателем («50») |
| 9 | 10А Подкапотной лампы, плафонов кабины и платформы, колодки диагностики системы управления двигателем |
| 10 | 10А Подсветки приборов и выключателей |
| 11 | 5А Блок системы управления двигателем («15») |
| 12 | 15А Габаритных огней правого борта, корректора фар |
| 13 | 15А Габаритных огней левого борта, сигнализатора габаритного света, контурных фонарей на крыше кабины |
Дополнительно предусмотрены:
- Вставка на 20А для цепи подогревателя, размещенная в пульте управления им.
- Термобиметаллический предохранитель на щеточном узле стеклоочистителя для защиты от перегрузки.
Блок реле в кабине
Располагается слева от педального узла, за пластиковой панелью. Конфигурация и число реле варьируется в зависимости от модификации ГАЗ-3307, 3308, 3309.

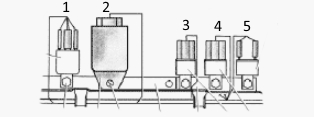

Общая схема блока реле
Расшифровка реле
- Реле зажигания
- Реле блокировки стартера
- Электрооборудование предпускового подогревателя
- Резерв
- Реле звукового сигнала
- Реле стеклоочистителя (отдельно, немногим правее диагностического разъёма)
Монтажные блоки в моторном отсеке

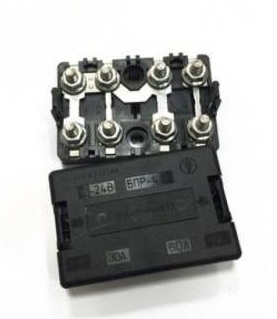

Блок предохранителей под капотом
Запасные предохранители хранятся в крышке основного блока.
Вариант 1
Блок из четырех мощных плавких предохранителей (60А, 30А, 60А, 30А) монтируется на кронштейне бачка гидроусилителя руля. Крайний 60А отвечает за штифтовые свечи накаливания. 30А – за освещение. Второй 60А – за все цепи кроме стартера. Крайний 30А – за ЭБУ двигателя.
Вариант 2
Блок с плавкими вставками на 30А, 40А, 90А и 125А установлен справа на боковой панели моторного отсека. 30А защищает ЭБУ. 40А – освещение. 90А – общую плюсовую шину. 125А – нагреватель воздуха в кабине.

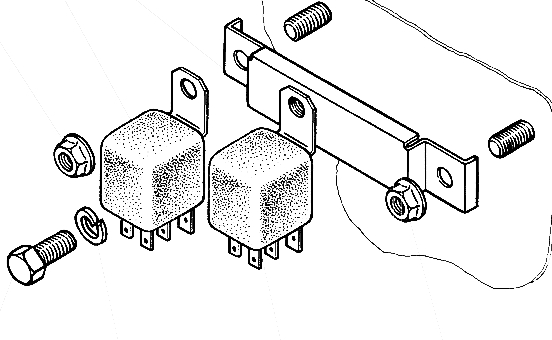

Блок реле под капотом
Фиксируется на кронштейне и здесь размещаются реле для системы управления двигателем, свечей накаливания и других компонентов ГАЗ-3307, 3308, 3309.
Это полная информация по электрике. Если у вас есть дополнения к схемам предохранителей и реле ГАЗ-3307, 3308, 3309, делитесь в комментариях.
