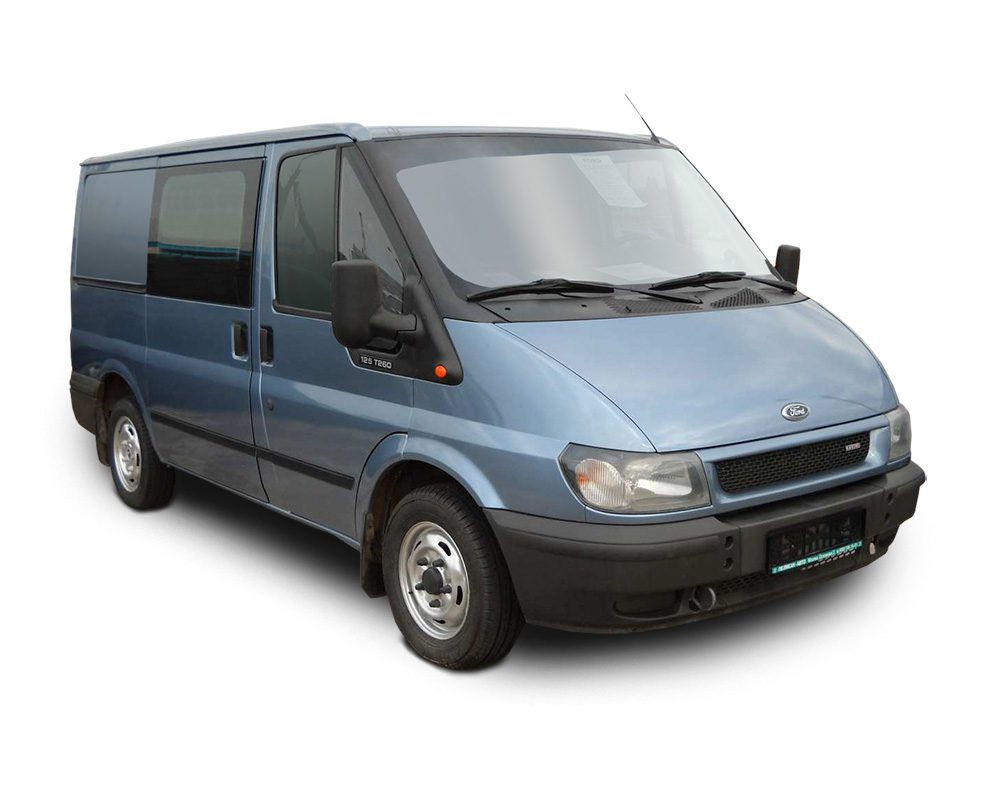

Ford Transit шестого поколения выпускался в период с 2000 по 2006 год. Главным инновационным аспектом этого поколения послужила возможность производства как с передним, так и с задним приводом. В данной статье мы разберем все возможные места размещения электронных блоков управления, подробно разберем блоки предохранителей и реле Ford Transit 6, включая их схемы, фото-примеры и варианты исполнения. Особо отметим предохранитель, отвечающий за прикуриватель.
Варианты исполнения блоков предохранителей Ford Transit 6 могут различаться в зависимости от года выпуска и степени оснащения электроникой вашего автомобиля. Если приведенные схемы не совпадают, ознакомьтесь с материалами по 5-му или 7-му поколению для сравнения.
Расположение блоков

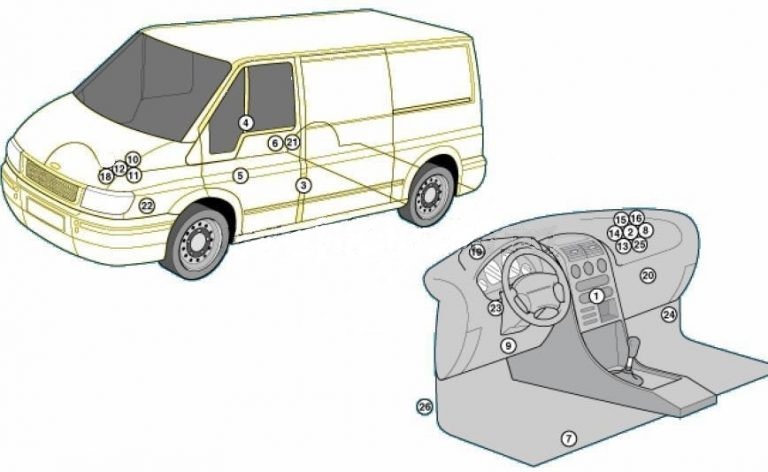

Общая схема расположения электронных блоков управления в Ford Transit 6
Описание
| 1 | Электронный блок управления кондиционером |
| 2 | Блок управления противоугонной системой |
| 3 | Звуковой сигнал 1 противоугонной системы |
| 4 | Звуковой сигнал 2 противоугонной системы |
| 5 | Дополнительный отопитель — днище (если есть) |
| 6 | Блок управления дополнительным отопителем — если установлен |
| 7 | Аккумуляторная батарея — под сиденьем |
| 8 | Блок управления центральным замком — в блоке управления противоугонной системы |
| 9 | Диагностический разъем (DLC) |
| 10 | Блок предохранителей /реле, моторный отсек 1 |
| 11 | Блок предохранителей /реле, моторный отсек 2 |
| 12 | Блок предохранителей /реле, моторный отсек 3 |
| 13 | Блок предохранителей /реле приборная панель 1 |
| 14 | Блок предохранителей /реле приборная панель 2 |
| 15 | Дополнительный предохранитель (15А), блок управления противоугонной системы |
| 16 | Дополнительный предохранитель (15А), блок управления противоугонной системы |
| 17 | Дополнительный предохранитель (40А), система управления двигателем — около аккумуляторной батареи |
| 18 | Дополнительный предохранитель (70/80A), система управления двигателем — около аккумуляторной батареи |
| 19 | Реле электродвигателя вентилятора отопителя/ кондиционера |
| 20 | Резистор электродвигателя вентилятора отопителя, передний |
| 21 | Резистор электродвигателя вентилятора отопителя, задний |
| 22 | Звуковой сигнал |
| 23 | Реле — прерыватель указателей ворота |
| 24 | Инерционный выключатель отсечки подачи топлива — если установлен |
| 25 | Блок управления системой парковки |
| 26 | Электронный блок управления SRS |
Блок в салоне Ford Transit 6

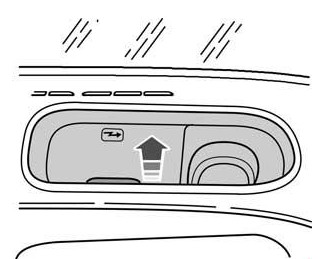

Этот блок предохранителей и реле расположен со стороны пассажира под бардачком в приборной панели. Чтобы получить доступ, поднимите бардачок за специальную ручку.

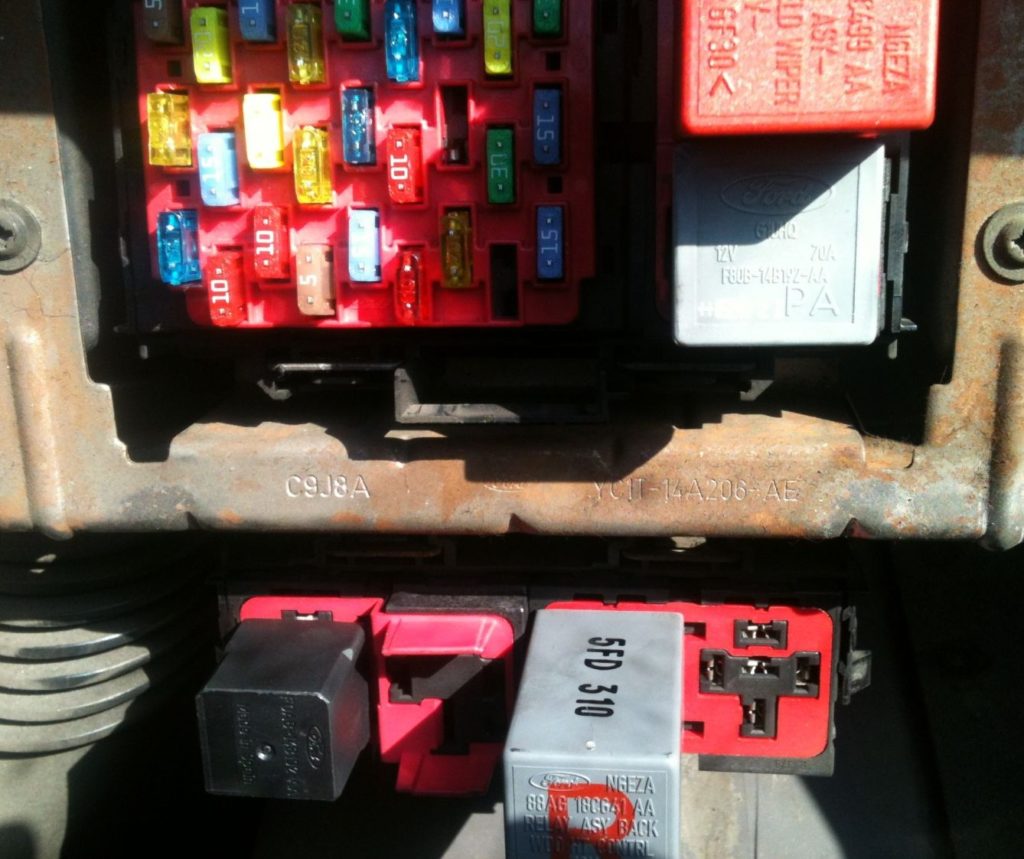

Фотография блока

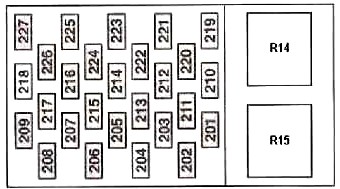

Схема верхнего отдела блока предохранителей

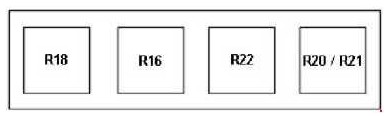

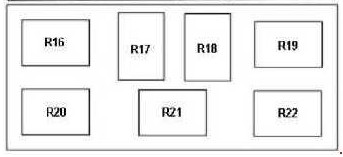

Схема нижнего отдела с реле
или вариант
Назначение элементов блока предохранителей и реле в салоне
| 201 | 15А Щиток приборов, стеклоочиститель заднего окна, часы | |
| 202 | 5А Обогрев лобового стекла | |
| 203 | 20А Противотуманные фары/ фонари | |
| 204 | Резерв | |
| 205 | 15А Управление освещением, указатели поворота, многофункциональный рычаг, управление двигателем, зажигание | |
| 206 | 5А Фонарь подсветки регистрационного знака | |
| 207 | 10А Модуль подушки безопасности | |
| 208 | 10А Подсветка щитка приборов | |
| 209 | 15А Габаритные огни | |
| 210 | 15А Тахометр, часы | |
| 211 | 30А Электродвигатель вентилятора отопителя задней части салона | |
| 212 | 10А Прикуриватель | |
| 213 | 10А Кондиционер воздуха для задней части салона | |
| 214 | 15А Освещение салона, электропривод зеркал | |
| 215 | 20А Обогрев лобового стекла, обогрев передних сидений, дополнительный отопитель | |
| 216 | 20А Гнезда питания для подключения дополнительного оборудования | |
| 217 | 15А Обогрев заднего стекла, обогрев наружных зеркал заднего вида | |
| 218 | Резерв | |
| 219 | 30А Электропривод стеклоподъемников | |
| 220 | 20А Обогрев заднего стекла | |
| 221 | 15А Выключатель стоп сигналов | |
| 222 | 15А Аудиосистема | |
| 223 | 30А Электродвигатель вентилятора отопителя | |
| 224 | 20А Переключатель фар | |
| 225 | 15А Кондиционер воздуха | |
| 226 | 20А Аварийная световая сигнализация, указатели поворота | |
| 227 | 5А Аудиосистема, ABS | |
| Реле | ||
| R14 | Реле стеклоочистителя | |
| R15 | Реле вспомогательных цепей зажигания | |
| R16 | Реле обогревателя лобового стекла, правая сторона | |
| R17 | Зуммер задней двери | |
| R18 | Освещение салона | |
| R19 | Зуммер задней двери | |
| R20 | Реле обогревателя лобового стекла, левая сторона (реле таймер) | |
| R21 | Реле заднего стеклоочистителя | |
| R22 | Реле обогрева заднего стекла, зеркал | |
Предохранитель прикуривателя в Ford Transit 6 — это элемент №212 номиналом 10А.
Помимо основного блока в салоне, отдельные компоненты блоков предохранителей могут располагаться вне его:
- Предохранители системы центрального замка и сигнализации — на кронштейне за приборной панелью
- Реле отопителя, реле обогрева стекла, реле освещения салона — за комбинацией приборов.
Блоки под капотом Ford Transit 6
Основной блок предохранителей под капотом

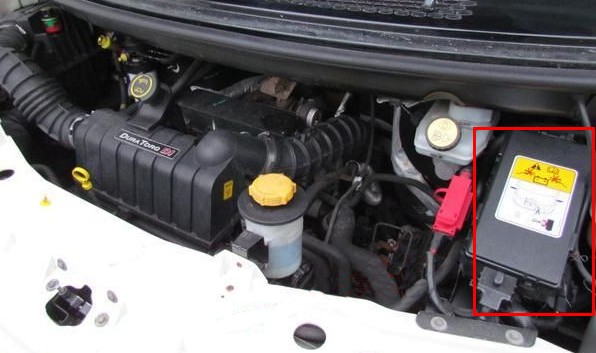

Расположение основного блока

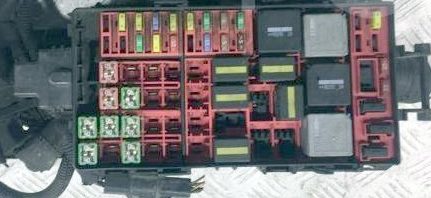

Фото блока — пример исполнения

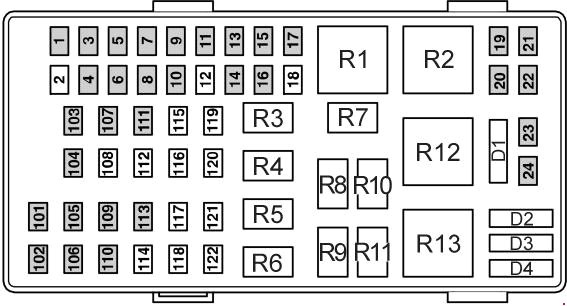

Схема блока предохранителей под капотом
Обозначение предохранителей и реле
| 1 | 5А Механическая коробка передач ASM |
| 2 | Резерв |
| 3 | 20А Фары дневного времени, ближний свет |
| 4 | 5А Датчик напряжения аккумулятора (дизельные двигатели) |
| 5 | 20А Выключатель подачи топлива |
| 6 | 30А Буксировочное оборудование |
| 7 | 15А Звуковой сигнал |
| 8 | 20А ABS |
| 9 | 20А Дальний свет фар |
| 10 | 10А Кондиционер воздуха |
| 11 | 20А Омыватели лобового стекла, омыватели заднего стекла |
| 12 | Резерв |
| 13 | 30А Многофункциональный рычаг, очистители лобового стекла |
| 14 | 15А Фонари заднего хода |
| 15 | 5А Модуль управления иммобилайзером двигателя |
| 16 | 5А Электронное управление двигателем |
| 17 | 30А Буксировочное оборудование |
| 18 | Резерв |
| 19 | 5А Механическая коробка передач ASM |
| 20 | 15А Механическая коробка передач ASM |
| 21 | 20А Управление двигателем |
| 22 | 20А Топливный насос |
| 23 | 10А Ближний свет фар, правая сторона |
| 24 | 10А Ближний свет фар, левая сторона |
| 101 | 40А ABS |
| 102 | 40А Обогрев лобового стекла, левая сторона |
| 103 | 50А Основное электропитание системы электрооборудования |
| 104 | 50А Основное электропитание системы электрооборудования |
| 105 | 40А Вентилятор охлаждения двигателя (дизельные двигатели 2,0 л и двигатели DOHC 2,3 л) |
| 106 | 30А Зажигание |
| 107 | 30А Зажигание |
| 108 | Резерв |
| 109 | 40А Вентилятор охлаждения двигателя (дизельные двигатели 2,0 л и двигатели DOHC 2,3 л) |
| 110 | 40А Обогрев лобового стекла, правая сторона |
| 111 | 30А Зажигание |
| 112 | Резерв |
| 113 | 40А Механическая коробка передач ASM |
| 114 | 30А Реле компрессора активной подвески |
| 115 | Резерв |
| 116 | Резерв |
| 117 | Резерв |
| 118 | Резерв |
| 119 | Резерв |
| 120 | Резерв |
| 121 | Резерв |
| 122 | Резерв |
| Реле | |
| R1 | Реле стартера |
| R2 | Реле свечей накаливания Реле вентилятора системы охлаждения |
| R3 | Реле звукового сигнала |
| R4 | Реле дальнего света фар |
| R5 | Реле генератора |
| R6 | Реле ближнего света фар |
| R7 | Реле системы управления двигателем |
| R8 | Реле проверки исправности ламп (автомобили без ABS) |
| R9 | TDdi: Реле топливного насоса TDci: Модуль инжектора |
| R10 | Реле кондиционера (полностью открытое положение дроссельной заслонки) |
| R11 | Реле топливного насоса низкого давления |
| R12 | Реле вентилятора системы охлаждения |
| R13 | Реле зажигания |
| Диод | |
| D1 | — |
| D2 | — |
| D3 | Разъем прицепа или муфта компрессора кондиционера |
| D4 | Разъем прицепа или индикатор кондиционера |
Дополнительный блок реле под капотом
Этот дополнительный блок реле размещен непосредственно под основной коробкой предохранителей в моторном отсеке Ford Transit 6.
Схема дополнительного блока реле
Расшифровка реле
| AR1 | Буксировочное оборудование |
| AR2 | Правый указатель поворота (в зависимости от варианта модели) |
| AR3 | Не используется |
| AR4 | Левый указатель поворота (в зависимости от варианта модели) |
| AR5 | Высокоскоростной вентилятор охлаждения (автомобили с дизельными двигателями 2.4 л и системой воздушного кондиционирования задней части салона) |
| AR6 | Не используется |
| AR7 | Высокоскоростной вентилятор охлаждения (дизельные двигатели 2.0 л и двигатели DOHC) |
| AR8 | Не используется |
| AR9 | Механическая коробка передач с автоматическим переключением передач |
| AR10 | Механическая коробка передач с автоматическим переключением передач |
Это полное руководство по блокам предохранителей и реле Ford Transit 6. Если у вас есть дополнения или вопросы, оставляйте их в комментариях.
