Ford Transit 4 поколения выпускался в период с 1986 по 1991 год. Затем модель пережила обновление в виде рестайлинга, и модернизированная версия производилась в 1992–1994 годах. В этой статье мы подробно разберем блоки предохранителей и реле Ford Transit 4 поколения, включая их схемы расположения, функции и места установки. Особое внимание уделим предохранителю прикуривателя Ford Transit 4, чтобы помочь владельцам с диагностикой и ремонтом электрики.
Если указанное поколение или год выпуска не соответствует вашей модели, ознакомьтесь с руководством по блокам предохранителей Ford Transit 5 поколения.
Основной блок предохранителей и реле в Ford Transit 4 расположен под приборной панелью, за специальной крышкой, на которой обычно изображена актуальная схема подключения для удобства пользователей.
Вариант 1

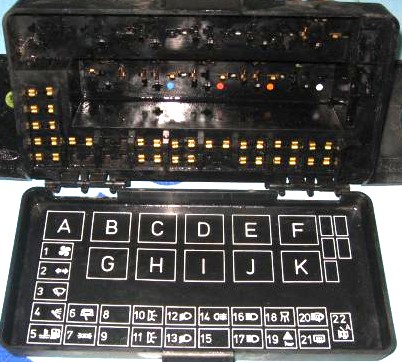

Фото — схема блока предохранителей Ford Transit 4
Описание предохранителей и реле
| 1 | 25А Вентилятор системы отопления, импульсное включение дальнего света фар («мигалка») |
| 2 | 10А Сигналы указателей поворота |
| 3 | 15А Мотор стеклоочистителя и насос омывателя лобового стекла (для моделей без омывателя фар) |
| 4 | 10А Топливные стоп-сигналы, фонари заднего хода и нагреватель заднего стекла |
| 5 | 10А Индикаторы уровня топлива и температуры; лампы зажигания, аварийного давления масла и низкого уровня тормозной жидкости |
| 6 | 15А Стеклоочиститель и омыватель заднего стекла |
| 7 | 15А Дневные ходовые огни (ДХО) |
| 8 | Резервный слот |
| 9 | Резервный слот |
| 10 | 10А Правосторонние габаритные огни, подсветка панели приборов |
| 11 | 10А Левосторонние габаритные огни, подсветка номерного знака |
| 12 | 10А Правая фара ближнего света |
| 13 | 20А Левая фара ближнего света |
| 14 | 10А Задние противотуманные фонари, таймер омывателя фар |
| 15 | Резервный слот |
| 16 | 10А Правая фара дальнего света и индикатор дальнего света |
| 17 | 10А Левая фара дальнего света |
| 18 | 10А Освещение салона, часы/тахограф, радио, омыватель лобового стекла (для моделей с омывателем фар) |
| 19 | 20А Аварийная сигнализация, клаксон |
| 20 | 25А Насос омывателя фар под давлением, прикуриватель |
| 21 | 20А Нагреватель заднего стекла |
| 22 | 10А Контроль цепи селектора трансмиссии |
| 23 | Запасные предохранители |
| Реле | |
| A | Блокировка стартера (для АКПП) |
| B | Не задействовано |
| C | Дневные ходовые огни |
| D | Дневные ходовые огни |
| E | Не задействовано |
| F | Нагреватель заднего стекла |
| G | Прерыватель поворотников (для прицепа — с повышенной нагрузкой) |
| H | Омыватель фар |
| I | Прерыватель стеклоочистителя лобового стекла (интервал) |
| J | Прерыватель стеклоочистителя лобового стекла (интервал) |
| K | Не задействовано |
В этой конфигурации предохранитель прикуривателя — номер 20 на 25А.
Вариант 2

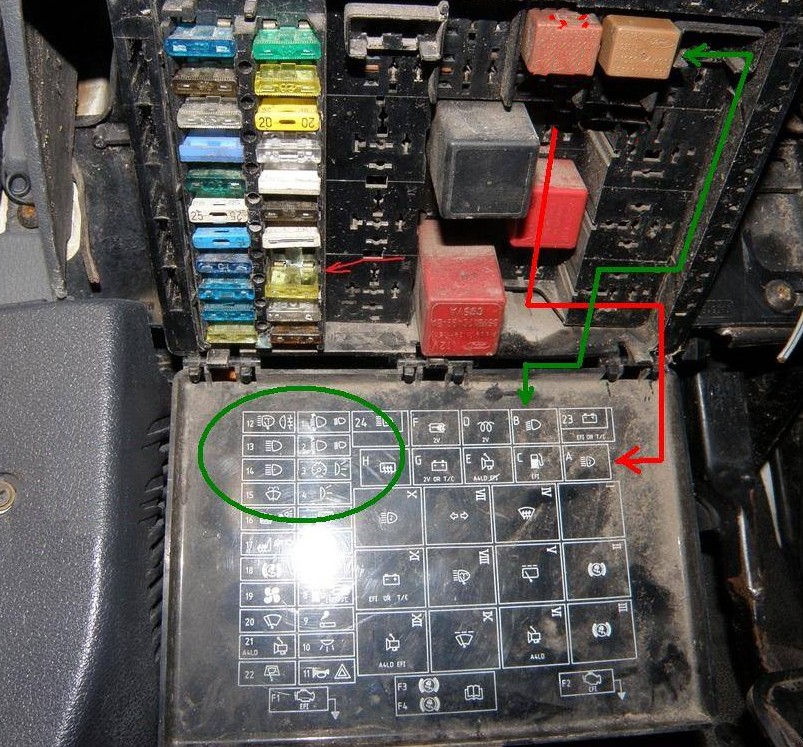

Фото примера блока предохранителей Ford Transit 4 поколения

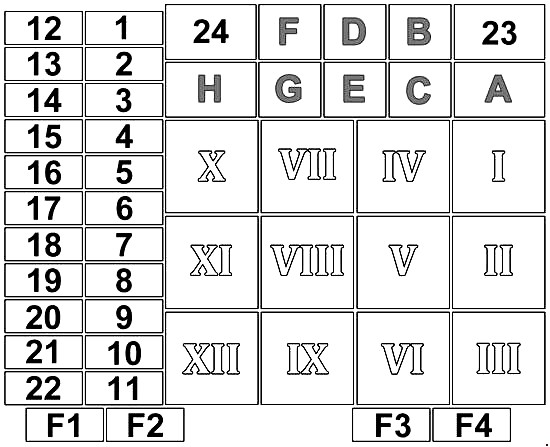

Схема блока предохранителей и реле
Назначение предохранителей и реле Ford Transit 4
| 1 | 10А Ближний свет правой фары |
| 2 | 10А Ближний свет левой фары |
| 3 | 10А Правые габаритные огни, подсветка номерного знака, верхние габариты, внутренний свет |
| 4 | 10А Левые габаритные огни, подсветка номерного знака |
| 5 | 20А Реле нагрева заднего стекла |
| 6 | 20А Реле насоса омывателя фар |
| 7 | 20А Реле нагрева лобового стекла |
| 8 | 3А ЭБУ топливной системы EEC-IV (для турбодизелей) |
| 9 | 20А Прикуриватель |
| 10 | 10А Подсветка салона, часы, память радио, насос омывателя лобового стекла |
| 11 | 20А Аварийная сигнализация, звуковой сигнал |
| 12 | 10А Насос омывателя фар, задние габариты |
| 13 | 10А Дальний свет правой фары, индикатор дальнего света |
| 14 | 10А Дальний свет левой фары |
| 15 | 10А Нагрев сидений, подсветка приборов, стекла с подогревом |
| 16 | 10А Стоп-сигналы, фонари заднего хода, блокировка АКПП, датчик воды в топливе, лямбда-зонд (турбодизели) |
| 17 | 10А Указатели поворота |
| 18 | 3А Система ABS |
| 19 | 25А Мотор вентилятора отопителя |
| 20 | 15А Выключатель и мотор стеклоочистителя лобового стекла |
| 21 | 15А Соленоид понижения передачи АКПП |
| 22 | 15А Стеклоочиститель заднего стекла |
| 23 | 3А Реле мощности (турбодизели) |
| 24 | 20А Ближний свет фар с уменьшенной яркостью |
| F1 | Запасной |
| F2 | Запасной |
| F3 | 30А Система ABS |
| F4 | 30А Система ABS |
| Реле | |
| A | Ближний свет фар с уменьшенной яркостью |
| B | Ближний свет фар |
| C | Не задействовано |
| D | Не задействовано |
| E | Управление питанием |
| F | Основное реле питания |
| G | Реле мощности |
| H | Нагрев заднего стекла |
| I | Не задействовано |
| II | Не задействовано |
| III | Не задействовано |
| IV | Нагрев лобового стекла |
| V | Задний стеклоочиститель |
| VI | Соленоид понижения передачи АКПП |
| VII | Указатели поворота |
| VIII | Насос омывателя фар |
| IX | Реле стеклоочистителя |
| X | Мотор отопителя |
| XI | Не задействовано |
| XII | Не задействовано |
Предохранитель прикуривателя в этом варианте — номер 9 на 20А.
Если у вас остались вопросы по предохранителям и реле Ford Transit 4 поколения, оставляйте их в комментариях ниже.
