Ford Focus 3 третьего поколения производился с 2011 по 2018 год в кузовах седан, хэтчбек и универсал, поставляясь в свыше 122 стран, включая Россию. Модель пережила рестайлинг в 2014 году. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Ford Focus 3, включая схемы, описания и фото. Особое внимание уделим предохранителю прикуривателя, а также обзору всех электронных модулей управления. Поиск ключевых слов: предохранители Ford Focus 3, реле Focus 3, схемы блоков, замена предохранителя прикуривателя.
Функции предохранителей в Ford Focus 3 могут варьироваться в зависимости от года выпуска, комплектации и региона. Если это не ваше поколение, ознакомьтесь с материалами по Focus 1 и Focus 2: предохранители Focus 1, реле Focus 2.
Расположение блоков предохранителей и реле

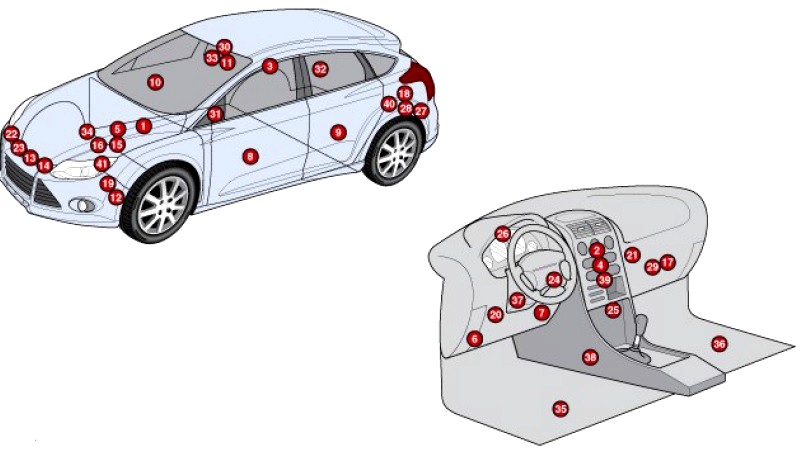

Здесь приведена общая схема размещения электронных блоков управления в Ford Focus 3 третьего поколения.
Схема блоков Ford Focus 3
Описание элементов
| 1 | Модуль ABS и ESP |
| 2 | Контрольный блок климат-контроля |
| 3 | Сигнал тревоги – в правой секции багажника |
| 4 | Интерфейс аудиосистемы |
| 5 | Аккумулятор |
| 6 | Разъем диагностики (OBD-II) |
| 7 | Контроллер DC/DC преобразователя |
| 8 | Управление электроникой водительской двери |
| 9 | Электроника левой задней двери |
| 10 | Электроника пассажирской двери |
| 11 | Электроника правой задней двери |
| 12 | ECM (блок двигателя) – за левой колесной аркой |
| 13 | Управление вентилятором охлаждения |
| 14 | Заслонка радиатора охлаждения |
| 15 | Блок предохранителей и реле моторного отсека 1 |
| 16 | Блок предохранителей и реле моторного отсека 2 |
| 17 | Блок предохранителей и реле на приборной панели |
| 18 | Блок предохранителей и реле багажника – слева в багажнике |
| 19 | Контроллер свечей накала – за левой аркой |
| 20 | Управление фарами |
| 21 | Резистор вентилятора отопителя – у мотора вентилятора |
| 22 | Гудок 1 |
| 23 | Гудок 2 |
| 24 | Контроллер замка зажигания |
| 25 | Интерфейс приборной панели |
| 26 | Комбинация приборов |
| 27 | Система удаленного доступа и запуска |
| 28 | Мониторинг разметки |
В Ford Focus 3 установлены три ключевых блока предохранителей и реле: в пассажирском отсеке, под капотом и в багажнике. Это облегчает диагностику и замену для владельцев Focus 3.
Блок предохранителей в салоне Ford Focus 3

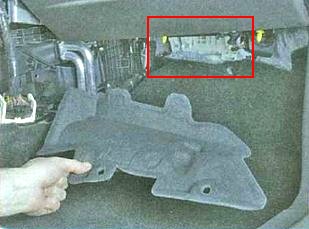

Этот блок размещен под торпедо справа, за бардачком, под пластиковой панелью.

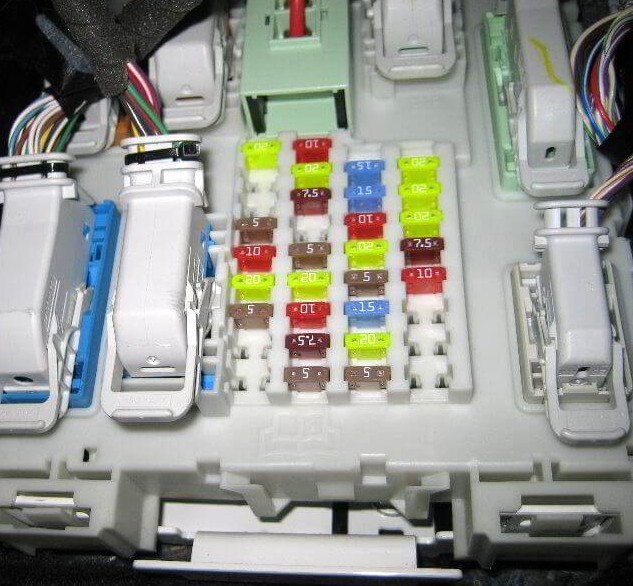

Иллюстрация расположения

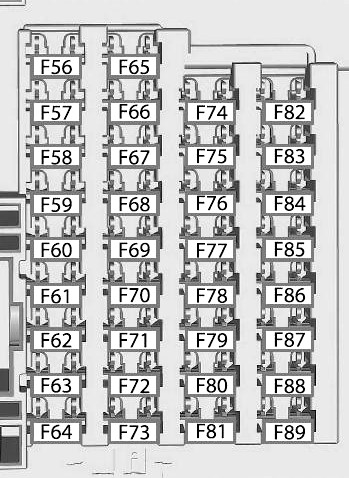

Диаграмма блока
Расшифровка предохранителей
| 56 | 20А Насос топлива |
| 57 | Резерв |
| 58 | Резерв |
| 59 | 5А Антенна иммобилайзера |
| 60 | 10А Подсветка салона, дверь водителя, бардачок, освещение, потолочный модуль, люк |
| 61 | 20А Прикуриватель, розетка в багажнике |
| 62 | 5А Датчики дождя/влажности, авто-зеркало |
| 63 | 10А Адаптивный круиз-контроль (Европа) |
| 64 | Резерв |
| 65 | 10А Замок багажника с электроприводом |
| 66 | 20А Блокировка водительской двери |
| 67 | 7,5А Мультимедиа, SYNC, GPS, компас, BVC |
| 68 | 15А Рулевой замок |
| 69 | 5А Приборная панель |
| 70 | 20А Центральный замок |
| 71 | 7,5/10А Климат-контроль, обогреватель |
| 72 | 7,5А Рулевое колесо |
| 73 | 5/7,5А OBD-разъем, сирена |
| 74 | 15А Дальний свет |
| 75 | 15А ПТФ |
| 76 | 10А Задний ход |
| 77 | 20А Омыватели |
| 78 | 5А Зажигание, кнопка старта, ключевой доступ |
| 79 | 15А Аварийка, аудио, навигация, DVD, замки |
| 80 | 20А Люк, шторка |
| 81 | 5А Датчики салона, радио |
| 82 | 20А Насос омывателя |
| 83 | 20А Центральный замок |
| 84 | 20А Разблокировка водителя |
| 85 | 7,5А Радио, навигация, подушки, подогрев сидений, обогреватель, датчики воздуха, камера |
| 86 | 10А Подушки безопасности, кондиционер |
| 87 | 15А Подогрев руля |
| 88 | 25А Стабилизатор напряжения |
| 89 | — |
Предохранитель прикуривателя в Focus 3 – №61 на 20А. Для замены используйте пинцет из блока.
Блоки под капотом Ford Focus 3
Иллюстрация размещения блоков в моторном отсеке

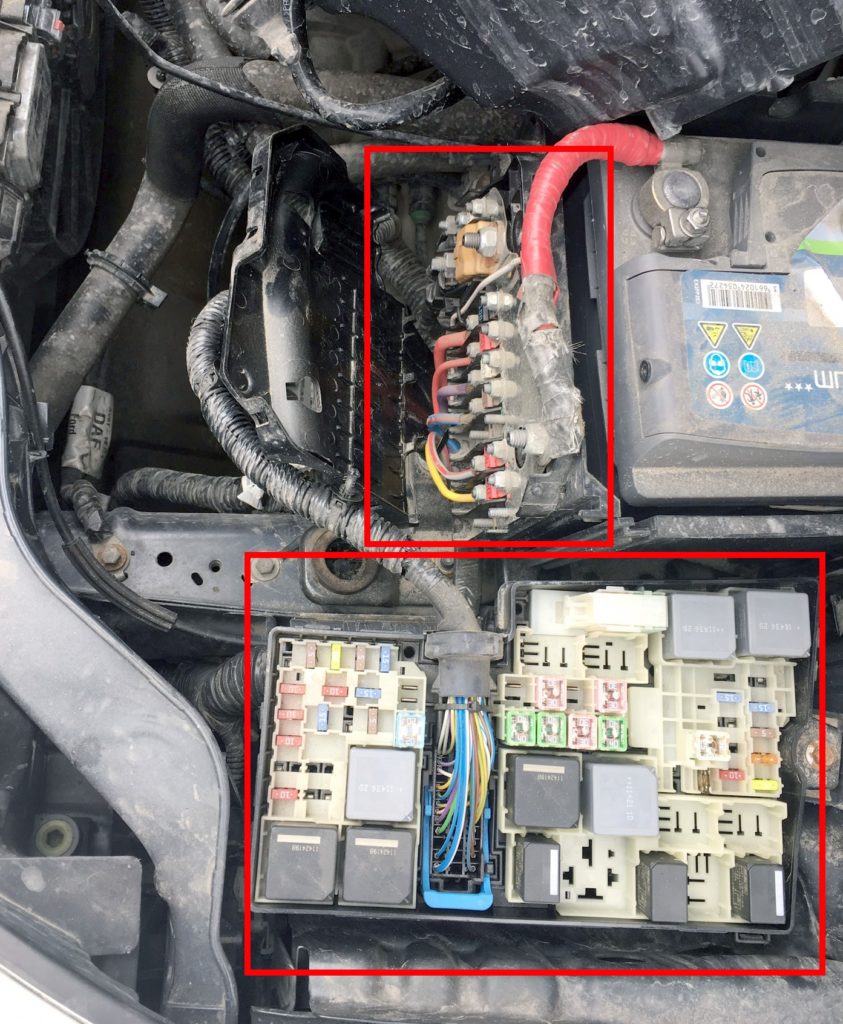

Монтажный блок под капотом
Расположен слева в подкапотном пространстве, прикрыт крышкой с нанесенной схемой.

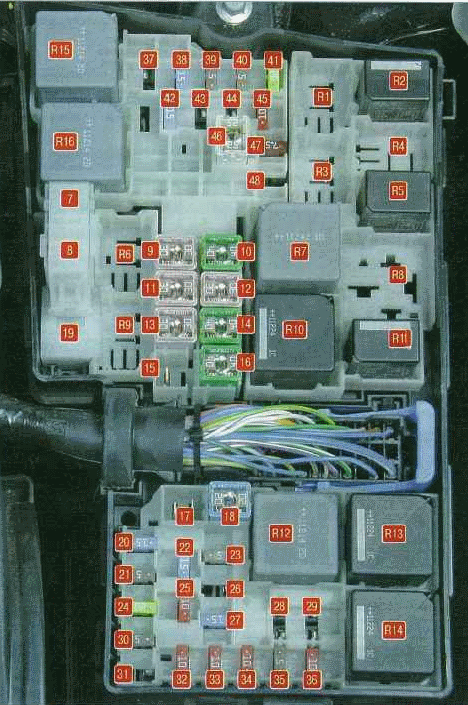

Фото и схема блока
Описание предохранителей
| 7 | 40А ABS/ESP |
| 8 | 30А ESP |
| 9 | 30А Обогрев заднего стекла / 40А Багажный блок |
| 10 | 40А Вентилятор печки |
| 11 | 30А Стабилизатор, start-stop |
| 12 | 30А Реле EGR |
| 13 | 30А Стартер |
| 14 | 40А Обогрев лобового (правая) / 25А Задний подъемник |
| 15 | 25А Вентилятор охлаждения, АКПП |
| 16 | 40А Обогрев лобового (левая) / 20А Датчик АКБ |
| 17 | 20А Доп. обогреватель |
| 18 | 20А Стеклоочиститель |
| 19 | 5А ABS/ESP |
| 20 | 15А Гудок |
| 21 | 5А Стоп-сигналы |
| 22 | 15А Мониторинг АКБ / 5А Парковка |
| 23 | 5А Реле, освещение |
| 24 | 20А Задняя розетка / 5А Обогрев лобового (правая) |
| 25 | 10А Электрозеркала |
| 26 | 15/20/25А АКПП |
| 27 | 15А Компрессор кондиционера |
| 28 | 5А MAF, камера, ACC / 10А Камера, предупреждение столкновения |
| 29 | 20А Омыватели фар / 10А Камера, предупреждение |
| 30 | 5А ECM |
| 31 | 15А Вентилятор интеркулера (1.6 TDCi) |
| 32 | 10А EGR, swirl valves, лямбда, реле вентилятора |
| 33 | 10А Зажигание |
| 34 | 10А Форсунки, помпа, адсорбер |
| 35 | 5/15А Жалюзи, топливный фильтр (дизель), ECM |
| 36 | 10А ECM / 5А Жалюзи |
| 37 | 5А ABS / 15А DRL, фары 20А Розетка на панели |
| 38 | 15А ECM, АКПП |
| 39 | 5А Фары / 15А Сиденье водителя |
| 40 | 5А ГУР |
| 41 | 20А Кузовная электроника |
| 42 | 15А Задний омыватель |
| 43 | 15А Корректор фар, AFS |
| 44 | 5А ACC |
| 45 | 10А Жиклеры / 15А Сиденье пассажира |
| 46 | 25А Передние подъемники / Вентилятор |
| 47 | 7,5А Зеркала |
| 48 | 15А Дизельный фильтр / 5А Зеркала |
Дополнительные розетки защищены предохранителями №24 и №37 по 20А в блоке под капотом.
Реле в монтажном блоке
| R1 | Вентилятор интеркулера |
| R2 | Гудок |
| R3 | Дизельный испаритель / 14-18: Обогрев лобового |
| R4 | Резерв |
| R5 | Задний омыватель |
| R6 | Вентилятор охлаждения |
| R7 | Обогрев лобового |
| R8 | Вентилятор охлаждения |
| R9 | Омыватели фар |
| R10 | Вентилятор, стартер |
| R11 | Компрессор кондиционера |
| R12 | Вентилятор охлаждения |
| R13 | Мотор печки |
| R14 | ECM |
| R15 | Стартер, заднее стекло |
| R16 | Зажигание |
Блок силовых предохранителей Focus 3

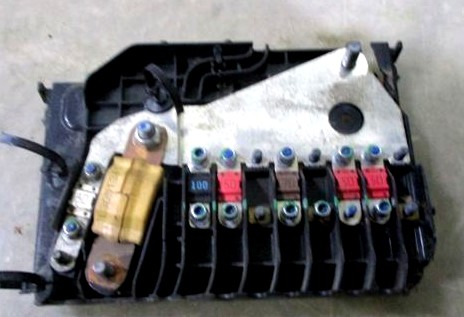

Представляет собой высокотоковые вставки в крышке аккумулятора.

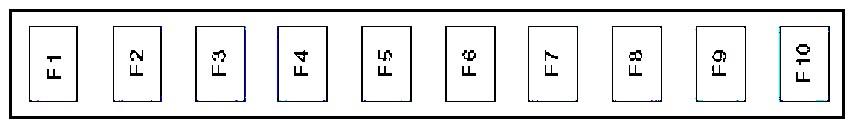

Схема силовых элементов
Функции силовых предохранителей
- F1 (80A) Усилитель руля
- F2 (150A) Стартер
- F3 (100A)
- F4 (50A) Многофункциональный модуль
- F5 (80A) Доп. обогрев
- F6 (70A)
- F7 —
- F8 (50A) Вентилятор охлаждения
- F9 (50A) Многофункциональный модуль
- F10 (60A) Свечки накала
Блок в багажнике Ford Focus 3

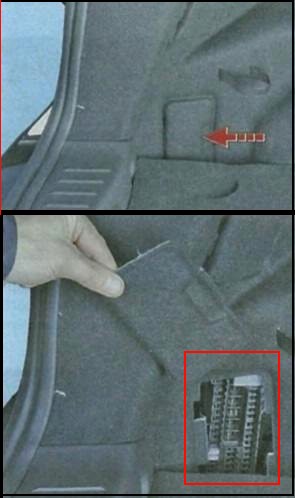

Находится за отделкой или крышкой в багажном пространстве.

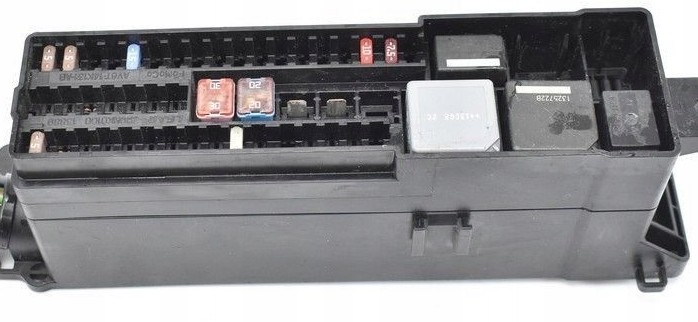

Пример фото блока

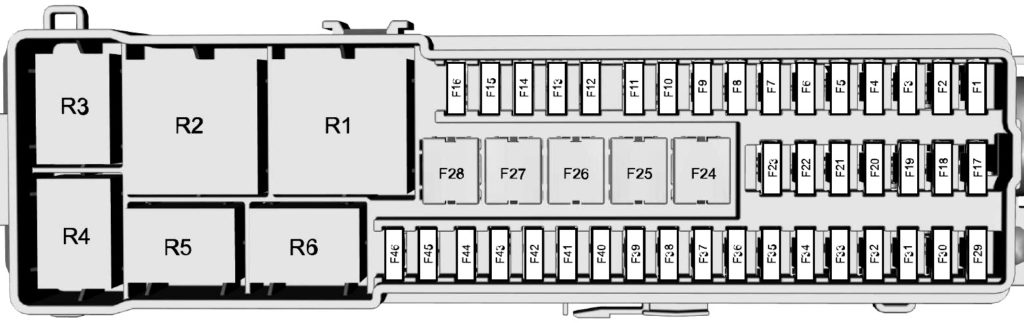

Диаграмма блока
Расшифровка
| 1 | 5А Реле катушки |
| 2 | 10А Keyless модуль |
| 3 | 5А Дверные ручки (keyless) |
| 4 | 25А Левая передняя дверь (подъемник, замок, зеркала) |
| 5 | 25А Правая передняя дверь (подъемник, замок, зеркала) |
| 6 | 25А Левая задняя дверь (подъемник) |
| 7 | 25А Правая задняя дверь (подъемник) |
| 8 | 10А Сирена (Европа) |
| 9 | 25А Сиденье водителя |
| 10 | Подъемники / ’14-’18: Аудиоусилитель |
| 11 | 5А Keyless / 25А Сиденье пассажира |
| 12 | 10А Климат (start-stop) |
| 13 | 5А Приборы (start-stop) |
| 14 | 7,5А Мультимедиа, GPS (start-stop) |
| 15 | 15А Аудио (start-stop) |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | — |
| 22 | — |
| 23 | 25А Аудиоусилитель |
| 24 | 30А Заднее стекло |
| 25 | 20А Розетка багажника |
| 26 | 40А Прицеп |
| 27 | — |
| 28 | 40А Прицеп |
| 29 | 5А Боковые зоны, разметка, Active City Stop, камера |
| 30 | 5А Парковочный ассистент |
| 31 | — |
| 32 | — |
| 33 | 15А Реле заднего омывателя |
| 34 | 15А Подогрев сиденья водителя |
| 35 | 15А Подогрев сиденья пассажира |
| 36 | — |
| 37 | 5А Люк |
| 38 | — |
| 39 | — |
| 40 | — |
| 41 | 5А Буксир |
| 42 | — |
| 43 | — |
| 44 | 10А Зеркала |
| 45 | 7,5А Обогрев зеркал |
| 46 | 5А Боковые зоны, разметка, камера (start-stop) |
| Реле | |
| R1 | Зажигание |
| R2 | Заднее стекло |
| R3 | Задний омыватель |
| R4 | — |
| R5 | Сирена |
| R6 | Вспомогательное |
Руководство по Ford Focus 3
Для детального руководства по ремонту и ТО Ford Focus 3 скачайте инструкцию: «скачать». Мы также создали видео на канале – смотрите и подписывайтесь для больше советов по предохранителям и реле Focus 3.
Если возникнут вопросы по блокам предохранителей Ford Focus 3, пишите в комментариях.
