Фольксваген LT: электрические схемы, предохранители и реле

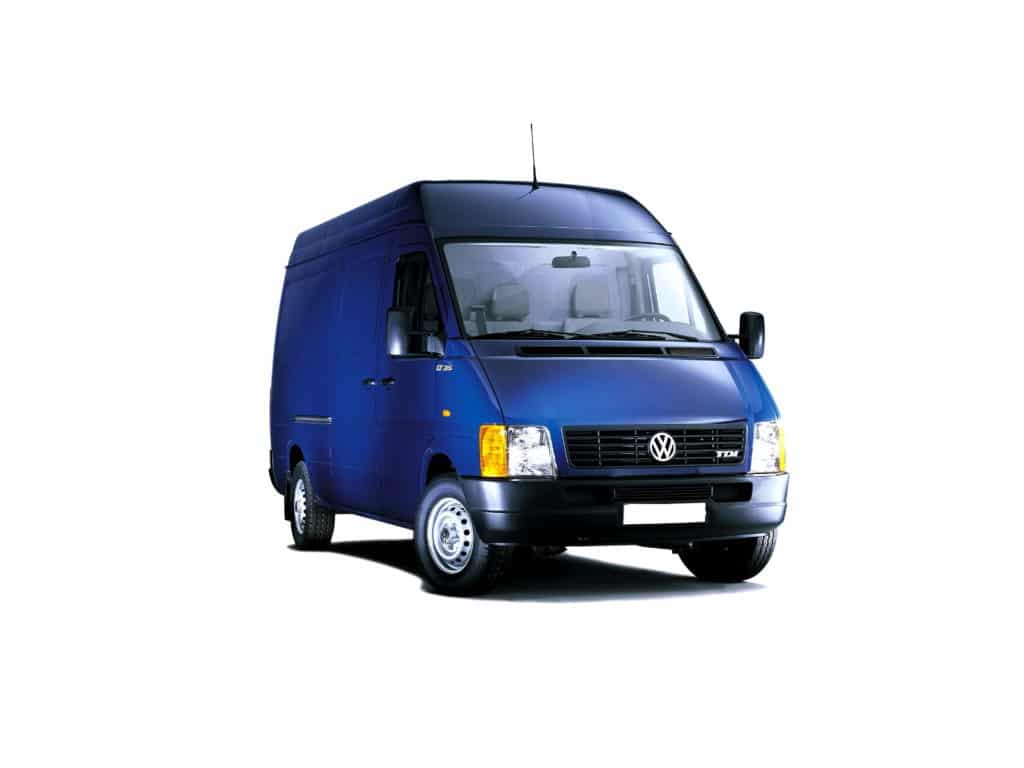

Volkswagen LT — это линейка легких и средних грузовиков, а также микроавтобусов, производившихся в двух поколениях с разнообразными вариантами, включая бензиновые и дизельные моторы. Модели серии LT различаются по грузоподъемности и колесной базе. Обозначения в названии указывают на полную массу транспортного средства, такая как LT28 — 2,8 тонны или LT35 — 3,5 тонны. В этой публикации мы разберем предохранители и реле Volkswagen LT, включая схемы расположения блоков и их позиции для второго поколения, выпускавшегося в 1996–2006 годах. Особое внимание уделим предохранителю прикуривателя VW LT. В конце статьи вы сможете скачать полные электросхемы из официального сервисного мануала по Volkswagen LT.

Функции предохранителей и реле в блоках могут варьироваться в зависимости от года производства и комплектации электрики вашего Volkswagen LT.

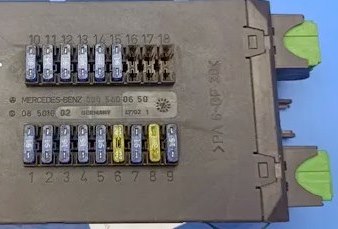

Блок под панелью

Располагается под рулевой колонкой за специальной защитной панелью.

Пример доступа

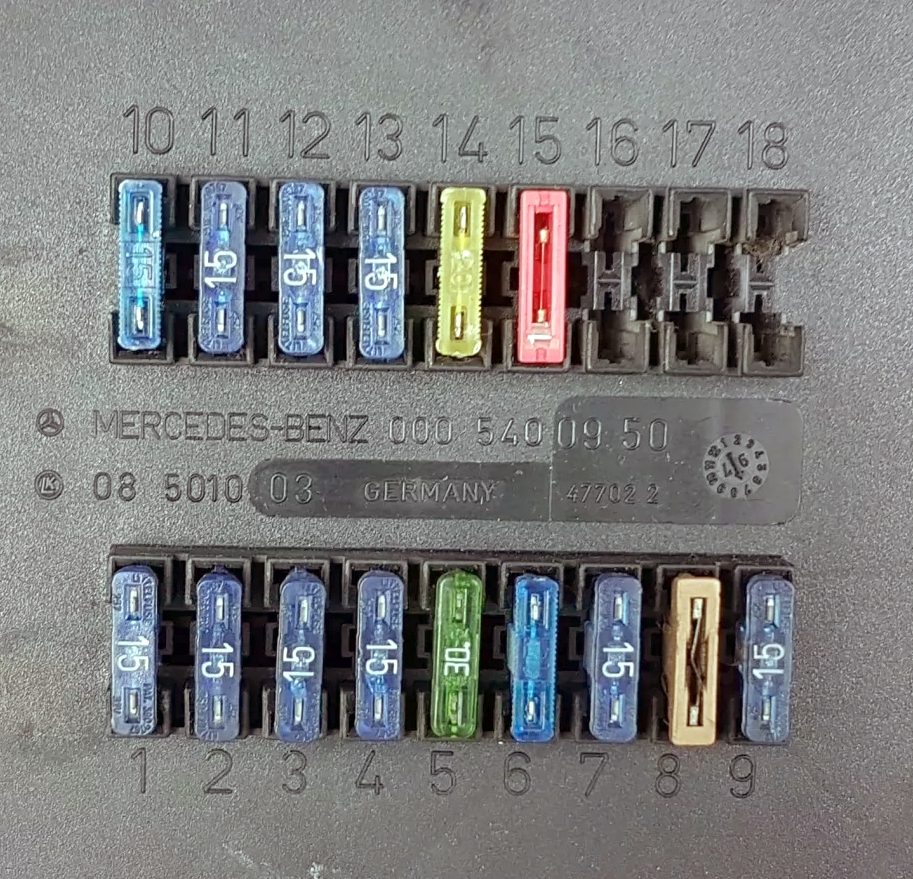

Фото — схема

Описание

1	Правый задний габаритный фонарь и правый стояночный огонь — 15 А.
2	Дальний свет правой фары — 15 А.
3	Дальний свет левой фары, сигнальная лампочка — 15 А.
4	Фонари заднего хода — 15 А.
5	Стоп-сигналы — 15 А.
6	Электродвигатель стеклоочистителей — 20 А.
7	Обогрев заднего стекла, сигнал — 15 А.
8	Плафоны, прикуриватель, магнитола — 20 А.
9	Часы, аварийная световая сигнализация, стояночные огни — 20 А.
10	Подсветка щитка приборов, фонари освещения номерного знака, фонари дневного света — 15 А.
11	Левый задний габаритный фонарь и левый стояночный огонь — 15 А.
12	Ближний свет правой фары — 15 А.
13	Ближний свет левой — 15 А.
14	Противотуманная фара, задний противотуманный фонарь — 15 А.
15	Магнитола — 15 А,
16	Резерв
17	Резерв
18	Резерв

Предохранитель прикуривателя Volkswagen LT — это номер 8 номиналом 20 А.

Некоторые реле, такие как для стеклоочистителя и указателей поворотов, могут размещаться в нижней секции этого блока предохранителей и реле VW LT.

Блок под сидением

Дополнительный блок с реле и предохранителями Volkswagen LT установлен под водительским сиденьем.

Конфигурация этого блока зависит от уровня комплектации VW LT.

Фото — пример

В нем размещаются предохранители и реле для:

Вентилятора системы отопления — 30 А
Обогрева заднего стекла — 30 А
Автономного обогревателя — 25 А
Электростеклоподъемников — 25 А
Блока ABS — 10 А
Центрального замка — 15 А
Электрорегулировки зеркал — 10 А
Топливного насоса — 30 А
Реле дополнительного аккумулятора — 15 А
Реле указателей поворотов прицепа — 10 А
Блокировки дифференциала — 15 А
12-вольтовой розетки — 20 А
Кондиционера воздуха — 10 А
Подогрева сидений — 15 А

Дополнительный блок в моторном отсеке около аккумулятора может содержать элементы для предпускового подогрева, свечей накаливания, подогрева топливного фильтра и других систем VW LT.
