Фольксваген Битл (Жук): предохранители и реле

Volkswagen Beetle A5, популярно называемый Фольксваген Жук или Beetle, не стоит путать с предшественником — Volkswagen New Beetle, хотя и прозвища схожи. Это совершенно разные поколения автомобилей. В данной публикации мы разберем расположение, фото и схемы блоков предохранителей и реле для Volkswagen Beetle (Жук A5), включая fuse box Volkswagen Beetle, реле и предохранители фольксваген битл, для моделей 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годов выпуска.

Расположение и функции предохранителей в блоках могут варьироваться в зависимости от года производства и уровня комплектации Volkswagen Beetle A5.

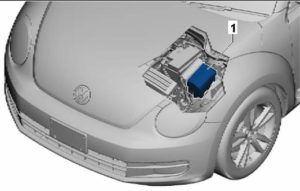

Расположение блока предохранителей под капотом

Этот блок размещен в моторном отсеке, близко к аккумулятору, и прикрыт пластиковой защитной панелью.

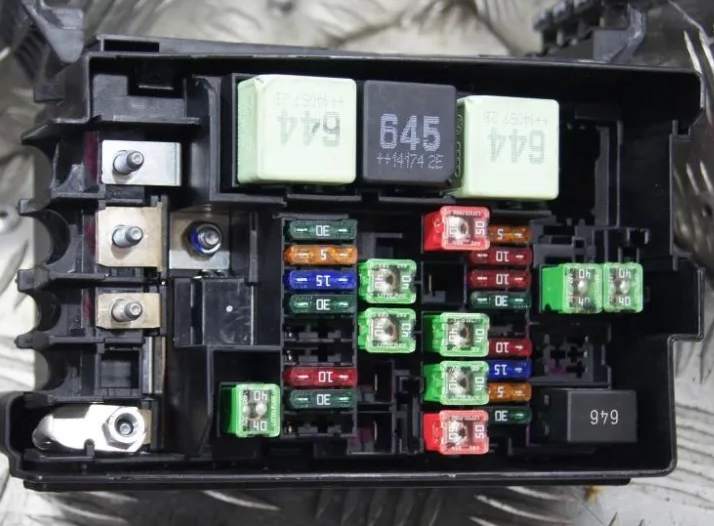

Фотография

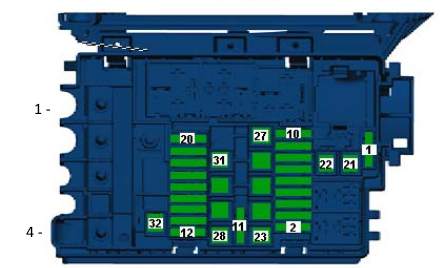

Схема

Описание

Плавкие предохранители большой мощности (высоковольтные вставки)

1. 200А — Генератор
2. Резерв
3. 80А — Блок управления усилителя рулевого управления
4. 80А — Предохранители

Предохранители в блоке под капотом (fuse box engine compartment)

1. Резерв
2. 20/30А — Блок управления двигателем (ECU)
3. 5А — Блок управления вентилятором радиатора
4. 15А — Лямбда-зонд (кислородный датчик)
5. 10А — Лямбда-зонд, Реле электрического топливного насоса, Реле нагревательного сопротивления, Электромагнитный клапан ограничения давления наддува, Нагревательный резистор системы вентиляции картера двигателя, Клапан 1 регулятора фаз газораспределения, Перепускной клапан турбонагнетателя, Клапан заслонки впускного коллектора, Переключающий клапан радиатора системы рециркуляции, Диагностический насос топливной системы
6. 10А — Реле топливного насоса, Реле насоса вторичного воздуха, Реле электропитания электронных компонентов
   двигателя, Электромагнитный клапан ограничения давления наддува, Электромагнитный клапан адсорбера, Клапан заслонки впускного коллектора, Клапан регулирования давления масла
7. 20/30А — Блок дроссельной заслонки, Катушка зажигания 1 с выходным каскадом, Катушка зажигания 2 с выходным каскадом, Катушка зажигания, Регулятор давления топлива, Клапан дозирования топлива.
8. 10А — Расходомер воздуха, Реле топливного насоса, Электромагнитный клапан ограничения давления наддува, Электромагнитный клапан 1 адсорбера, Клапан 1 регулятора фаз газораспределения, Клапан 2 системы рециркуляции ОГ, Перепускной клапан турбонагнетателя, Электромагнитная муфта приводного нагнетателя, Клапан регулирования давления масла, Клапан регулирования ОЖ, Насос 2 циркуляции охлаждающей жидкости
9. 10А — Реле прокачки ОЖ после выкл. двигателя, Блок управления свечей накаливания, Реле малой мощности нагрева, Реле большой мощности нагрева, Реле дополнительного насоса системы охлаждения, Реле электропитания электронных компонентов двигателя, Регулятор давления топлива, Насос 2 циркуляции охлаждающей жидкости
10. 5А — Датчик положения педали сцепления, Выключатель стоп-сигналов
11. Резерв
12. Резерв
13. 30А — Стабилизатор напряжения, Блок управления с дисплеем радионавигационной системы, Блок управления навигационной системы,
    Головное устройство
14. 10А — Реле электропитания Motronic, Реле электропитания клеммы 30, Блок управления двигателя
15. 10А — Реле сирены сигнализации
16. 40А — Усилитель
17. 15/30А — Блок Mechatronik КП DSG
18. 15А — Блок Mechatronik КП DSG
19. 5А — Блок управления бортовой сети (АКБ)
20. 30А — Блок управления бортовой сети
21. 40/50А — Нагревательный элемент дополнительного воздушного отопителя, Электродвигатель насоса вторичного воздуха
22. 40А — Нагревательный элемент дополнительного воздушного отопителя
23. Резерв
24. 40/50А — Реле 1 электропитания клеммы 75
25. 40А — Реле электропитания клеммы 15
26. 50А — Блок управления свечей накаливания
27. 50А — Блок управления вентилятора радиатора
28. 20/30А — Реле топливного насоса, Реле электропитания электронных компонентов двигателя
29. Резерв
30. 40А — Блок управления ABS
31. 40А — Блок управления ABS
32. 40А — Нагревательный элемент дополнительного воздушного отопителя, Электродвигатель насоса вторичного воздуха

Кроме того, в этом блоке размещены реле, такие как реле свечей накаливания, вентилятора охлаждения и другие компоненты системы.

Блок предохранителей в пассажирском отсеке

Этот блок установлен под торпедо со стороны водителя, за пластиковой крышкой для защиты.

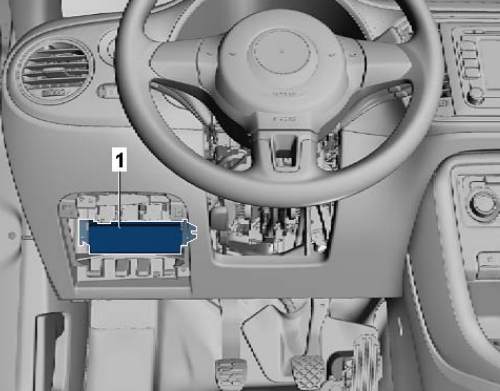

Схема расположения блока в салоне

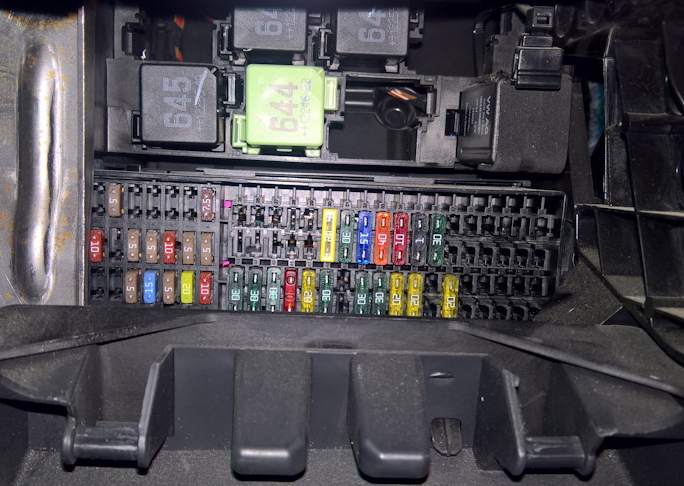

Фотография

Не забудьте, что в этой зоне также установлены дополнительные реле для различных систем автомобиля.

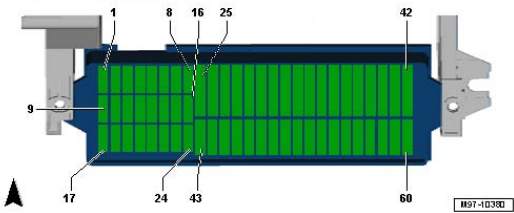

Схема блока предохранителей

Назначение предохранителей в салоне (interior fuse box Beetle)

1. 5А — БУ 2 контроля слепых зон
2. 10А — Блок управления модуля аварийного вызова и коммуникационного блока
3. 5А — БУ комбинации приборов
4. 5А — Приёмо — передающее устройство телефона
5. 10А — БУ комбинации приборов, Блок управления бортовой сети, Лампа левого противотуманного фонаря
6. 10А — Клавиша для отпирания в ручке двери багажного отсека, Камера заднего вида
7. 5А — Регулятор яркости подсветки выключателей и комбинации приборов, Фонарь подсветки номерного знака
8. 10А- Насос стеклоомывателя
9. 5А — Блок управления подушек безопасности, Контрольная лампа выключения подушки безопасности переднего пассажира, Блок управления системы определения занятости сиденья
10. 15А — Переключатель стеклоочистителей с прерывистым режимом работы
11. 5А — Переключатель освещения
12. Резерв
13. 5А — Клавиша режима Старт-стоп, Выключатель складывания зеркал, Клавиша индикатора давления в шинах, Выключатель фонарей заднего хода, Датчик высокого давления, Датчик загрязнения воздуха, Блок управления отопителя, Блок управления парковочного ассистента, Блок управления системы отслеживания местонахождения автомобилей, Электрохромное внутреннее зеркало, Нагревательный резистор жиклёра омывателя
14. 10А — Переключатель круиз-контроля, Переключатель Tiptronic, Датчик уровня и температуры масла, Дополнительные приборы, Блок управления ABS, БУ комбинации приборов, Блок управления усилителя рулевого управления, Блок управления рулевой колонки, Стабилизатор напряжения, Диагностический интерфейс шин данных, Блок управления топливного насоса, Блок управления датчиков селектора, Блок управления двигателя, Нагревательный резистор системы вентиляции картера двигателя
15. 5А — Регулятор яркости подсветки выключателей и комбинации приборов, Расходомер воздуха, Блок управления системы подавления вибраций, Исполнительный электродвигатель корректора фар, Разъём, 16-контактный, диагностический разъём.
16. 5А — Блок управления двигателя
17. 10А — Датчик системы охраны салона, Датчик наклона автомобиля, Сирена сигнализации
18. 15А — Лампа левой фары ближнего света
19. 15А — Лампа правой фары ближнего света
20. 10А — Переключатель Tiptronic, Блок управления отопителя, Блок управления автоматической коробки
    передач, Блок управления Climatronic, Блок управления климатической установки, Блок управления датчиков селектора, Электромагнит блокировки извлечения ключа из замка зажигания
21. 15A — Блок управления бортовой сети
22. 5А — Выключатель зажигания и стартера, Блок управления системы отслеживания местонахождения автомобилей
23. 10А — Датчик дождя и освещённости, Блок управления бортовой сети, Приёмо-передающее устройство телефона, Блок управления модуля аварийного вызова и коммуникационного блока, Разъём, 16-контактный -T16- , диагностический разъём, Дополнительные приборы
24. 10А — Блок управления бортовой сети, Блок управления системы санкционирования доступа и пуска двигателя, Блок управления эл. блокировки рулевой колонки, Диагностический интерфейс шин данных
25. 10/25А Блок управления автоматической коробки передач, Многофункциональный переключатель, Блок Mechatronik КП DSG
26. 30А — Вакуумный насос тормозной системы
27. Резерв
28. 25А — Реле 1 электропитания клеммы 75
29. 5А — Блок управления бортовой сети
30. 20А — Запирающий диод, Прикуриватель, Розетка 12 В.
31. 30А — Переключатель освещения
32. 15А — Выключатель противотуманных фар
33. 40А — Блок управления отопителя, Блок управления климатической установки
34. 10/15А — БУ комбинации приборов, Блок управления бортовой сети, Лампа левой фары дальнего света, Лампа правой фары дальнего света, Фары головного света
35. 1А — Блок управления рулевой колонки
36. 30А — Блок управления бортовой сети
37. 5А — Лампа левого модуля дневного режима освещения
38. 5А — Лампа правого модуля дневного режима освещения
39. 30А — Реле ручного включения ближнего света и подачи светового сигнала (дальний свет)
40. Резерв
41. Резерв
42. Резерв
43. 30А — Блок управления двери переднего пассажира
44. 30А — Блок управления бортовой сети
45. 30А — Блок управления двери водителя
46. Резерв
47. 20А — Реле топливного насоса
48. 30А — Блок управления бортовой сети
49. 40А — Блок управления приточного вентилятора
50. 30А — Блок управления подогрева передних сидений
51. 30А — Блок управления сдвижного люка
52. 20А — Блок управления бортовой сети
53. 20А — Блок управления бортовой сети
54. 25А — Блок управления автоматической коробки передач
55. 20А — Переключатель освещения, Выключатель ближнего света и светового сигнала (вкл. дальний свет)
56. 20А — Блок управления бортовой сети
57. 25А — Блок управления с дисплеем радионавигационной системы, Головное устройство
58. 10А — Реле системы дозирования восстановителя
59. Резерв
60. Резерв

Предохранитель для прикуривателя — это номер 30 на 20А в салонном блоке.

Если эти схемы не совпадают с вашей конфигурацией, изучите спецификацию предохранителей Volkswagen Beetle по годам выпуска: «скачать». Любые дополнения или уточнения присылайте в раздел комментариев.
