ВАЗ-2106, также называемый «Жигули-1600» или «Lada-1600», выпускался в период с 1976 по 2006 год, включая все годы в этом диапазоне. В этой статье подробно рассмотрены предохранители и реле ВАЗ 2106, включая схему блока предохранителей, расположение и функции. Особое внимание уделим предохранителю прикуривателя ВАЗ 2106, который часто интересует владельцев классических моделей Lada.
Предохранители ВАЗ 2106

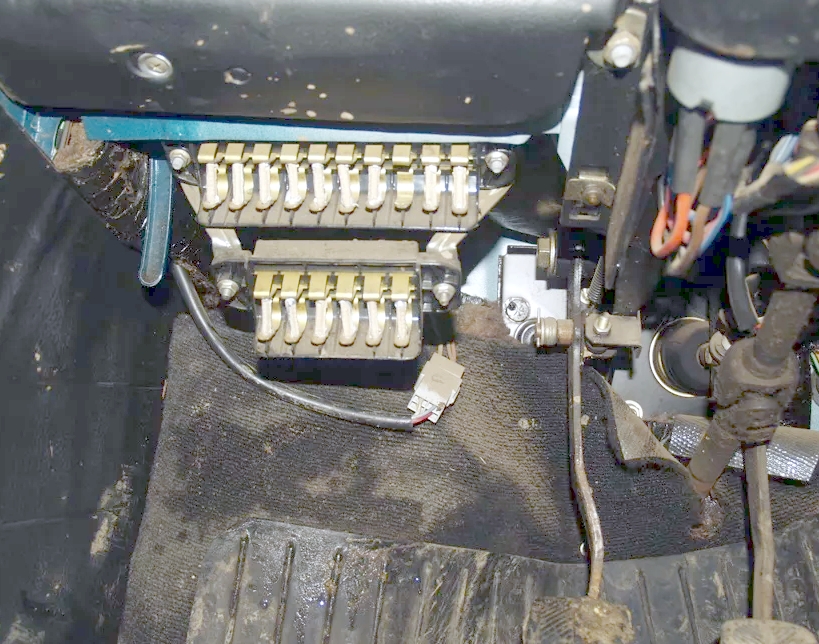

Блок предохранителей ВАЗ 2106 расположен под приборной панелью с левой стороны в салоне автомобиля.
Схема блока предохранителей ВАЗ 2106
Расшифровка предохранителей и реле ВАЗ 2106
| 1 — Основной блок 41.3722 (предохранители ВАЗ 2106 схема) |
|
| 1 | 16А Прикуриватель ВАЗ 2106, стоп-сигналы, клаксон, часы, освещение салона, розетка для переносной лампы |
| 2 | 8А Моторы стеклоочистителя и омывателя лобового стекла, реле дворников, вентилятор печки |
| 3 | 8А Фары дальний свет (левая сторона), индикатор дальнего света |
| 4 | 8А Фары дальний свет (правая сторона) |
| 5 | 8А Фары ближний свет (левая сторона) |
| 6 | 8А Фары ближний свет (правая сторона), задний противотуманный свет |
| 7 | 8А Габариты (левый передний, правый задний), подсветка багажника, правый номерной знак, освещение панели, подсветка прикуривателя |
| 8 | 8А Габариты (правый передний, левый задний), левый номерной знак, подкапотный свет, индикатор габаритов |
| 9 | 8А Поворотники и их индикатор, датчик давления масла и индикатор, датчик температуры, задний ход, топливный индикатор и резерв, стояночный тормоз и тормозная жидкость, заряд АКБ, клапан карбюратора, тахометр, подсветка перчаточного ящика, заслонка карбюратора, реле обогрева заднего стекла |
| 10 | 8А Регулятор напряжения, обмотка генератора |
| 2 — Дополнительный блок ПР-120 (реле и предохранители Lada 2106) |
|
| 11 | 8А Резерв |
| 12 | 8А Резерв |
| 13 | 8А Электростеклоподъемники |
| 14 | 16А Обогрев заднего стекла |
| 15 | 16А Вентилятор охлаждения двигателя |
| 16 | 8А Аварийная сигнализация (поворотники) |
Предохранитель прикуривателя ВАЗ 2106 — это номер 1 с номиналом 16А. Замена предохранителей ВАЗ 2106 проста, но требует осторожности.
Реле ВАЗ 2106

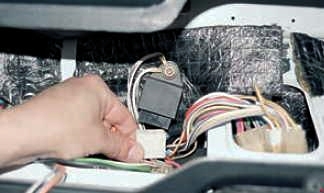

Реле указателей поворота и аварийки на ВАЗ 2106 размещено за панелью приборов, позади тахометра. Рядом установлены реле обогрева заднего стекла и реле-прерыватель индикатора стояночного тормоза (РС 492), что удобно для диагностики и ремонта электрики Lada 2106.
Реле стеклоочистителя (дворников) в ВАЗ 2106 находится у ног водителя слева под отделкой салона.
Реле для ближнего (Б) и дальнего (А) света фар на ВАЗ 2106 монтируется на брызговике правого лонжерона в моторном отсеке.
Поблизости от них размещено реле индикатора заряда АКБ (РС 702).

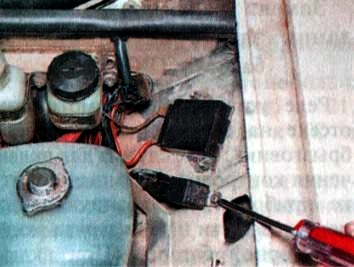

На брызговике левого лонжерона под капотом расположены реле вентилятора охлаждения (90.3747-10, 113.3747-10) и реле сигнала (РС 528).
Если у вас есть дополнения по электрике ВАЗ 2106, предохранителям, реле или схемам, делитесь в комментариях.
