Toyota Hilux Surf третьего поколения производилась с 1995 по 2002 год (включая 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 годы) с кодами кузова 180 / 185. В течение этого периода модель подверглась двум значительным обновлениям. Известна также как Toyota 4Runner. В этой статье мы подробно разберем расположение блоков электронного управления, назначение предохранителей и реле для Toyota Surf (Hilux Surf), с иллюстрациями схем блоков предохранителей, фото-обзорами и примерами установки. Особо отметим предохранитель прикуривателя, fuse box Toyota Hilux Surf, реле Toyota 4Runner.

Toyota Hilux Surf 3

Положение блоков и функции их элементов могут варьироваться в зависимости от года выпуска автомобиля и комплектации, включая версии для Toyota Hilux Surf fuse diagram.

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

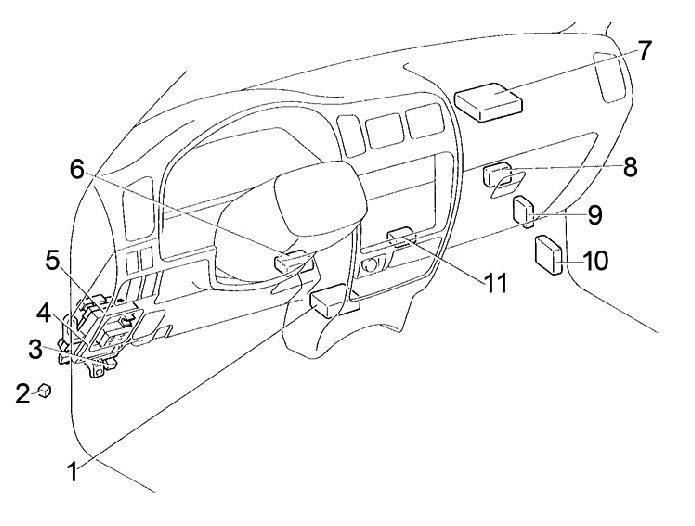

Левый руль

Расположение левый руль

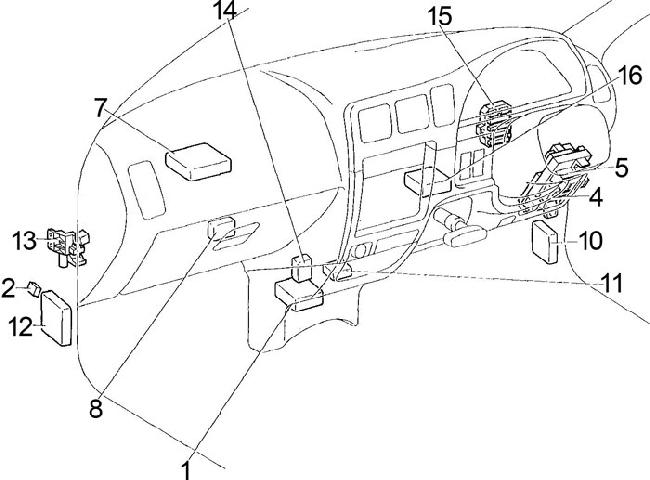

Правый руль

Расположение правый руль

Описание

  1. Блок управления подушками безопасности
  2. Реле полного привода (ADD)
  3. LHD: Реле топливного насоса
  4. Интегрированное реле
  5. Блок предохранителей
  6. LHD: Реле дневных ходовых огней
  7. Блок управления выбросами (3RZ-F, 1RZ)
    Таймер предпускового отопителя (дизель)
    LHD: Блок управления двигателем (2RZ-FE)
    RHD: Блок управления двигателем (M/T) (3RZ-FE, 1RZ-E)
    RHD: Блок управления двигателем и коробкой передач (A/T) (3RZ-FE, 1RZ-E)
  8. Усилитель кондиционера
  9. LHD: Блок управления блокировкой дифференциала
  10. Блок управления системой ABS
  11. Датчик замедления
  12. RHD: Блок управления полным приводом
  13. RHD: Блок реле (реле топливного насоса (Circuit Opening))
  14. RHD: Реле антенны
  15. RHD:
    Австралия: Распределительный блок
    Кроме Австралии: Распределительный коннектор
  16. RHD: Реле освещения (Dim-Dip)

Блок предохранителей

Расположен в нижней части приборной панели за защитной панелью.

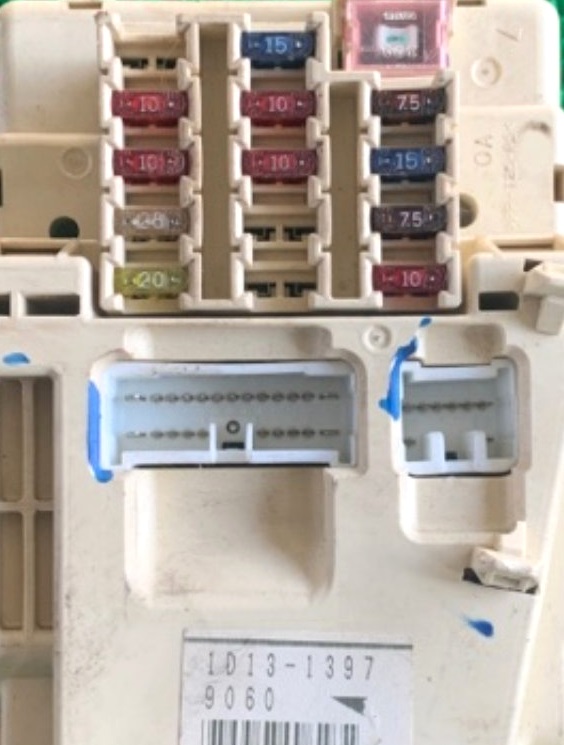

Фото пример исполнения


Схема

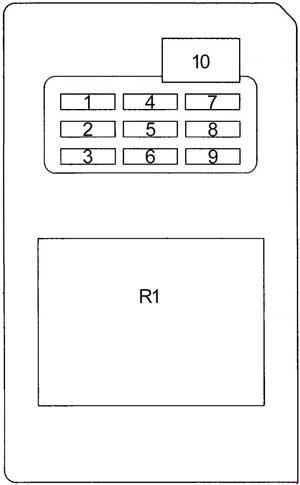

Схема блока в салоне 185

Обозначение

R1 — интегрированное реле

1 20A SEAT-HTR — Подогрев сидений
2 15A ACC — Прикуриватель, часы, зеркала с электроприводом, лампы заднего хода, блокировка селектора коробки передач
3 7,5A ECU-B — Задний противотуманный свет, индикатор подушек безопасности, дневные ходовые огни, круиз-контроль, ABS
4 20A 4WD — Система отключения переднего дифференциала, полный привод, блокировка заднего дифференциала
5 10A TURN — Указатели поворота, аварийная сигнализация
6 10A GAUGE — Комбинация приборов, лампы заднего хода, круиз-контроль, антенна, центральный замок, блок управления коробкой передач, система запуска, система зарядки, блок управления отопителем
7 15A ECU-IG — ABS, блокировка селектора коробки передач
8 20A WIPER — Стеклоочиститель и омыватель
9 10A IGN — Индикатор заряда, подушки безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
10 30A POWER — Стеклоподъемники, центральный замок

Предохранитель прикуривателя (cigarette lighter fuse) обозначен номером 2 с номиналом 15А в блоке салонных предохранителей Toyota Hilux Surf.

На задней стороне блока предохранителей размещены дополнительные реле.

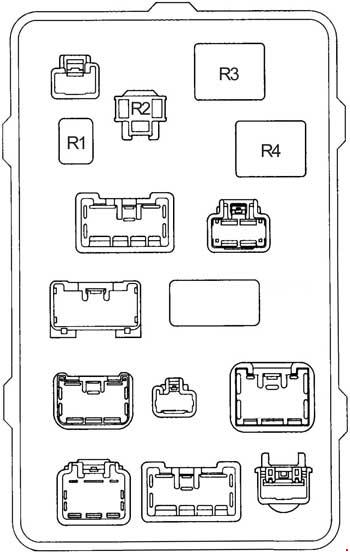

Схема реле с обратной стороны

R1 Звуковой сигнал
R2 Указатели поворота (аварийная сигнализация)
R3 Силовое реле (стеклоподъемники, центральный замок)
R4 Обогрев заднего стекла

В отдельном блоке реле предусмотрены: реле топливного насоса (для бензиновых двигателей), электромагнитный перепускной клапан (для дизеля, до августа 1998 г.) и реле блокировки запуска (до августа 1998 г.), relay locations Toyota 4Runner.

Блоки под капотом

Расположение

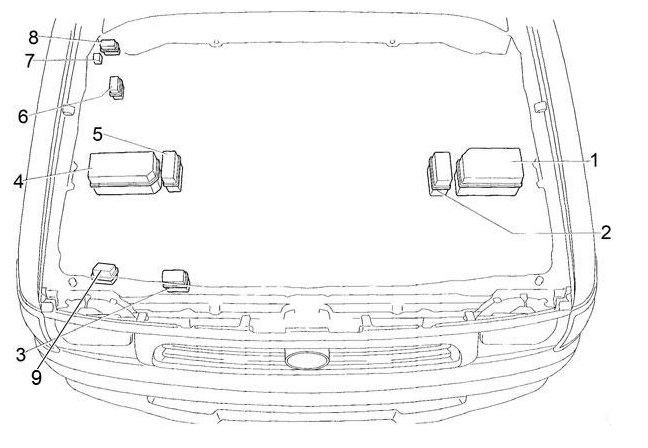

Схема расположения блоков под капотом

Расположение блоков в салоне

Назначение

  1. Блок предохранителей и реле (Бензин, LHD Дизель)
  2. Блок реле №1 (LHD Дизель)
  3. Блок реле №2
  4. Блок предохранителей и реле (RHD Дизель)
  5. Блок реле №1 (RHD)
  6. Блок реле №3 (LHD)
  7. Реле очистителей фар (LHD)
  8. Блок реле №3 (RHD)
  9. Блок реле №4 (Израиль)

Блок предохранителей и реле

Вариант 1

Фото пример

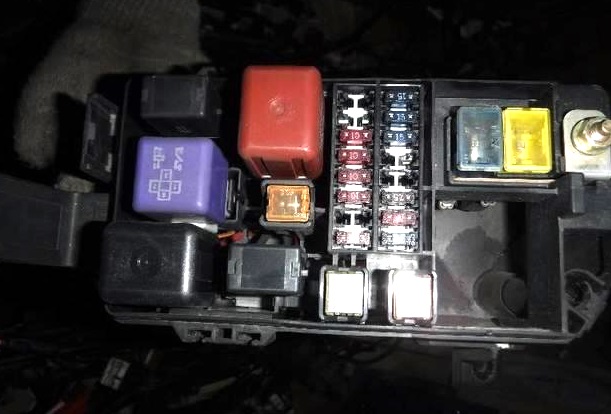

Фото 2

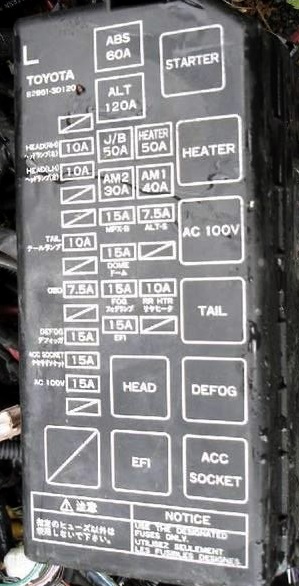

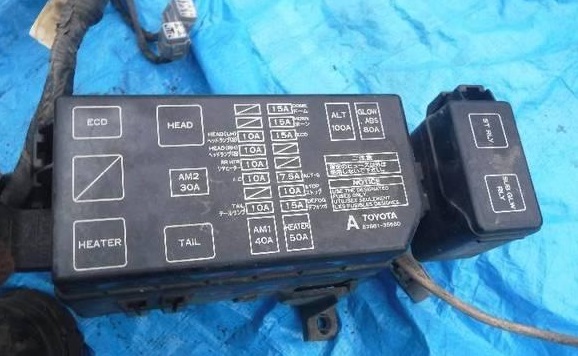

Схема с крышки блока

Схема с крышки блока

Схема

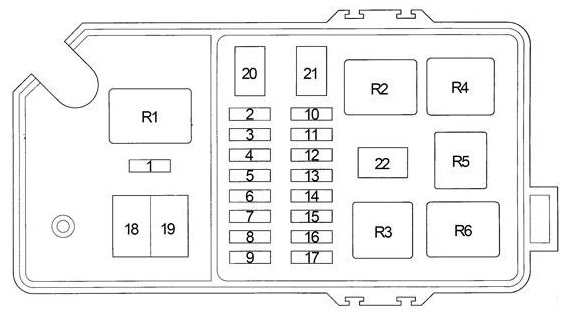

Схема блока под капотом Вариант 2

Расшифровка

1
2 15A DEFOG — Обогрев заднего стекла
3 10A STOP — Лампы стоп-сигнала
4 7,5A ALT-S — Система зарядки
5  —
6 7,5A OBD  — Бензин: Диагностический разъем
20A AM2 — Дизель: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
7 15A EFI — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
8 15A HORN — Звуковой сигнал, аварийная сигнализация
9 15A DOME — Аудио система, антенна, освещение салона, часы, подсветка замка зажигания, персональное освещение, освещение в дверях
20A AM2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
10 10A TAIL — Габаритное освещение, освещение номерного знака, лампы стоп-сигнала, кондиционер, аудио система, часы, прикуриватель, подсветка панели приборов
11  —
12 10A A.C — Кондиционер
13 7,5A STA — Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система запуска, комбинация приборов
14 10A HEAD (RH) — Правая фара
15 10A HEAD (LH) — Левая фара
16 10A HEAD (LO RH) — Ближний правый свет
17 10A HEAD (LO LH) — Ближний левый свет
18 60A ABS — Бензин: ABS
80A GLOW, ABS — Дизель: Предпусковой подогреватель, ABS
19 80A ALT — 45A, 55A: Предохранители: «ABS”, «AM1”, «STA”, «ECU-B”, «POWER”, «RADIO”, «ACC”, «GAUGE”, «TURN”, «ECUI G”, «WIPER”, «4WD”, «HEATER”, «A.C”, «TAIL”, «PANEL”, «STOP”, «ALT-S”
100A ALT — 70A: Предохранители: «ABS”, «AM1”, «STA”, «ECU-B”, «POWER”, «RADIO”, «ACC”, «GAUGE”, «TURN”, «ECUI G”, «WIPER”, «4WD”, «HEATER”, «A.C”, «TAIL”, «PANEL”, «STOP”, «ALT-S”
20 50A HEATER — Кондиционер
21 40A AM1 — Замок зажигания, система запуска, реле очистителей фар, подогрев топлива, предохранители: «ECU-B», «GAUGE» «POWER»
22 30A AM2 — Замок зажигания
Реле
R1 Диммер
R2 Габаритный свет (TAIL)
R3 Фары (HEAD)
R4 Отопитель
R5 Стартер
R6 Блок управления двигателем (EFI)

Вариант 2

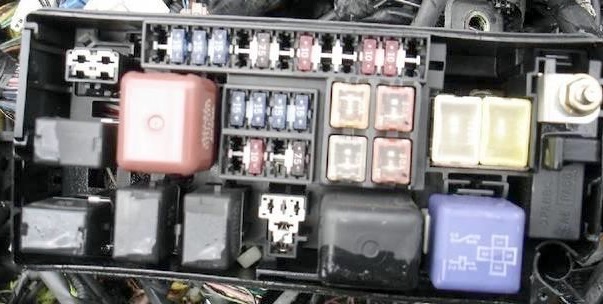

Фото пример

Photo 3

Схема с крышки блока

Схема с крышки блока

Схема

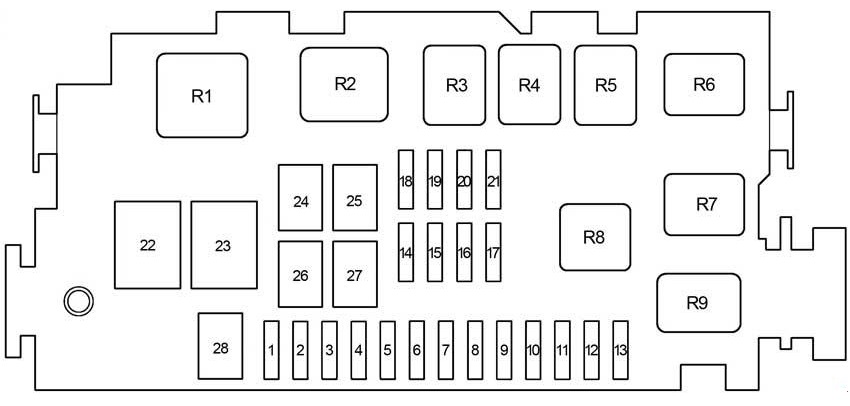

Схема вариант 2

Описание

1  —
2 10A HEAD (RH) — Правая фара
3 10A HEAD (LH) — Левая фара
4 10A HEAD (RL) — Ближний правый свет
5 10A HEAD (LL) — Ближний левый свет
6 10A TAIL — Габаритный свет, освещение номерного знака
7 7,5A STA — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система запуска, комбинация приборов
8 10A A/C — Кондиционер
9 Не используется
10 Не используется
11 Не используется
12 Не используется
13 Не используется
14 15A HORN — Звуковой сигнал
15 15A DOME — Аудио система, освещение салона, часы, персональное освещение, освещение в дверях, дневные ходовые огни, комбинация приборов
16 7,5A OBD — Диагностический разъем
17 15A EFI — 2RZ-FE, 3RZ-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
15A ECD — 1KZ-TE, 5L-E: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
20A AM2 — Дизель: Замок зажигания, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
18 7,5A ALT−S — Система зарядки
19 15A DEFOG — Обогрев заднего стекла
20 10A STOP — Лампы стоп-сигнала
21 Не используется
22 60A ABS — Бензин: ABS
80A GLOW, ABS — Дизель: Предпусковой подогреватель, ABS
23 80A ALT — 45A, 55A: Предохранители: «ABS”, «AM1”, «STA”, «ECU-B”, «POWER”, «RADIO”, «ACC”, «GAUGE”, «TURN”, «ECUI G”, «WIPER”, «4WD”, «HEATER”, «A.C”, «TAIL”, «PANEL”, «STOP”, «ALT-S”
100A ALT — 70A: Предохранители: «ABS”, «AM1”, «STA”, «ECU-B”, «POWER”, «RADIO”, «ACC”, «GAUGE”, «TURN”, «ECUI G”, «WIPER”, «4WD”, «HEATER”, «A.C”, «TAIL”, «PANEL”, «STOP”, «ALT-S”
24 50A HEATER — Отопитель, предохранитель: «A.C”
25 40A AM1 — Система запуска
26 30A CDS FAN — Вентилятор системы охлаждения
27 30A AM2 — Зажигание, Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
28  —
Реле
R1 Бензин: Стартер
R2 Отопитель
R3 Вентилятор системы охлаждения (CDS FAN)
R4 Габаритный свет (TAIL)
R5  —
R6  —
R7 Блок управления двигателем (EFI)
Блок управления двигателем (ECD)
R8 Фары (HEAD)
R9 Диммер

Блок реле в моторном отсеке №1

Схема блока реле под капотом

  • R1 — Стартер (ST)
  • R2 — Свечи накала (SUB GLW)

Блок реле №2

Схема блока реле под капотом

  • R1 — Dim-Dip No.3
  • R2 — Dim-Dip No.2

Блок реле №3

Схема блока реле под капотом

  • R1 — Вентилятор системы охлаждения (CDS FAN)
  • R2 — Вентилятор системы охлаждения (CDS FAN NO.2)

Блок реле №4

Схема блока реле под капотом

  • R1 — Мотор ABS
  • R2 — Соленоид ABS
