Электросхема, предохранители и реле грузовика КРАЗ

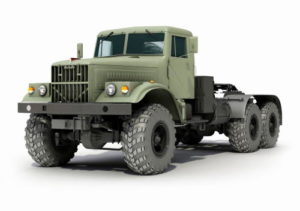

КрАЗ — это серия грузовых автомобилей для гражданского и специального применения, выпускаемых с различными модификациями начиная с 1945 года и по сей день. В этой статье вы ознакомитесь с электрической схемой КРАЗ, включая маркировку компонентов, а также детальным описанием предохранителей и реле для моделей КрАЗ-250, 255, 260, производившихся в период с 1970 по 1994 год. Полезно для ремонта и диагностики электросистемы КРАЗ 255, КРАЗ 260.

Расположение блоков предохранителей и реле может варьироваться в зависимости от года выпуска модели и комплектации оборудования КРАЗ 250, 255, 260.

Электросхема КРАЗ 260

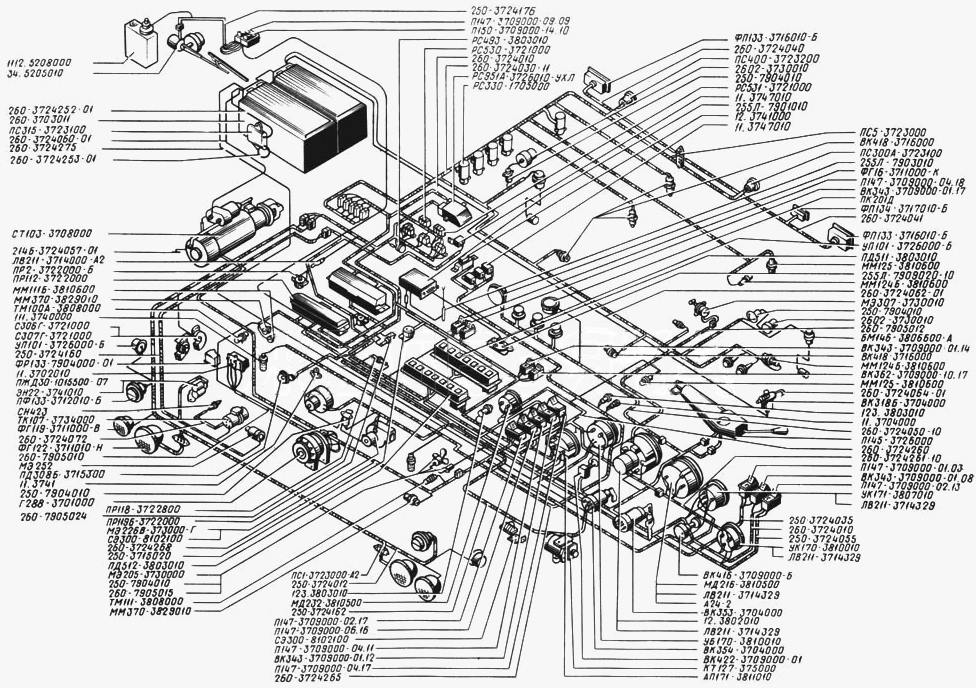

Общая электрическая схема КРАЗ

Описание элементов электросхемы КРАЗ 255, 260

11.3702010 Реле-регулятор 11.3702
11.3704000 Выключатель нагревателя топлива и ЭФУ
11.3741 Электромагнитный топливный клапан электрофакельного устройства
11.3747010 Реле
111.3740000 Факельная свеча электрофакельного устройства
1112.5208000 Омыватель с электрическим приводом
12.3741000 Термореле
12.3802010 Спидометр электрический
123.3803010 Лампа сигнальная включения демультипликатора, лампа контрольная выключения топливного клапана электрофакельного устройства
214Б-3724057-01 Провод двигатель-рама
250-3715020 Розетка переносной лампы 47К
250-3724012 Жгут проводов освещения по шасси
250-3724035 Жгут проводов освещения основной
250-3724055 Жгут проводов приборов КРАЗ 260
250-3724160 Жгут проводов пускового подогревателя по шасси
250-3724162 Жгут проводов пускового подогревателя основной
250-3724176 Жгут проводов электро стеклоочистителя
250-7904010 Конденсатор проходной КБП-Ф
255Л-7901010 Радиоприемник А-327
255Л-7903010 Антенна АР-105
255Л-7909020-10 Громкоговоритель ГРА-24
260-3703011 Аккумуляторная батарея 6СТ-190ТРН
260-3724010 Жгут проводов основной
260-3724030-11 Жгут проводов по лонжерону
260-3724040 Жгут проводов задних фонарей правый
260-3724041 Жгут проводов задних фонарей левый
260-3724050-10 Жгут проводов освещения дополнительный
260-3724060-01 Провод от аккумуляторной батареи к реле стартера
260-3724062-01 Провод от аккумуляторной батареи к выключателю ««массы»»
260-3724064-01 Провод «массы» кабина-рама
260-3724072 Провод от катушки зажигания к свече
260-3724252-01 Провод от аккумуляторной батареи к розетке внешнего запуска
260-3724253-01 Провод ««массы»» розетки внешнего запуска
260-3724260 Жгут проводов ««массы»» правый
260-3724261-10 Жгут проводов ««массы»» левый
260-3724265 Жгут проводов термостата
260-3724268 Жгут проводов двигателя КРАЗ 260
260-3724275 Провод от аккумуляторной батареи к амперметру
260-7905010 Жгут проводов генератора
260-7905012 Жгут проводов электроспидометра
260-7905015 Жгут проводов вентилятора обдува водителя
260-7905024 Жгут проводов электродвигателей отопителя
2602.3730010 Электродвигатель центробежного топливоподкачивающего насоса
34.5205010 Стеклоочиститель электрический
А24-2 Лампа
АП171-3811010 Амперметр КРАЗ 260
БМ146-3806600-А Датчик указателя уровня топлива
ВК318Б-3704000 Выключатель «массы»
ВК343-3709000-01.08 Выключатель плафона кабины
ВК343-3709000-01.12 Выключатель электродвигателя вентилятора водителя
ВК343-3709000-01.14 Выключатель электромагнитного клапана межосевого дифференциала
ВК343-3709000-01.17 Включатель электромагнитного клапана переключения передач раздаточной коробки
ВК353-3704000 Выключатель стартера
ВК354-3704000 Выключатель предпускового подогревателя
ВК362-3709000-10.17 Включатель электромагнитного клапана меж колесного дифференциала
ВК416-3709000-Б Включатель освещения щитка приборов с реостатом
ВК418-3716000 Выключатель блокировки межосевого дифференциала
ВК422-3709000-01 Выключатель аварийной световой сигнализации
Г288-3701000 Генератор Г288 в сборе
КТ-127-375000 Контактор пускового подогревателя
ЛВ-211-3714329 Патроны ламп освещения приборов
ЛВ-2П-3714000-А2 Фонарь освещения вещевого ящика
МД-216-3810500 Воздушный манометр
МД-232-3810500 Манометр подкачки шин
ММ-111Б-3810600 Датчик аварийный давления масла турбокомпрессора
ММ124Б-3810600 Датчик сигнализации снижения давления воздуха ММ124Б
ММ125-3810600 Датчик пневматический сигнала торможения ММ125
ММ370-3829010 Датчик давления масла двигателя
МЭ205-3730000 Электродвигатель вентилятора водителя
МЭ226В-3730000-Г Электродвигатель отопителя
МЭ252 Электродвигатель предпускового подогревателя
МЭ307-3730010 Датчик электроспидометра КРАЗ 260
П145-3726000 Комбинированный переключатель света и указателей поворота
П147-3709000-01.03 Переключатель фар противотуманных и ближнего света
П147-3709000-02.13 Переключатель датчиков указателя уровня топлива
П147-3709000-02.17 Переключатель датчиков давления масла двигателя и турбины
П147-3709000-04.11 Переключатель режимов электродвигателей отопителя
П147-3709000-04.17 Переключатель электродвигателя центробежного насоса
П147-3709000-04.18 Переключатель электроклапана отбора мощности
П147-3709000-06.16 Переключатель фонарей автопоезда и поворотной фары
П147-3709000-09.09 Переключатель электростеклоочистителя
П150 -3709000-14.10 Переключатель электростеклоомывателя
ПД308Б-3715300 Фонарь подкапотной подсветки
ПД511-3803010 Блок контрольных ламп без диодов
ПД512-3803010 Блок контрольных ламп с диодами
ПЖД30-1015500-07 Клапан электромагнитный пускового подогревателя РС-335 в сборе
ПК 201Д Плафон кабины (457372)
ПР112-3722000 Блок предохранителей освещения и потребителей
ПР118-3722800 Предохранитель плавкий электроспидометра
ПР119Б-3722000 Предохранитель плавкий на 10А
ПР2-3722000-Б Предохранитель биметаллический ПР2Б
ПС-5-3723000 Панель соединительная
ПС1-3723000-А2 Панель соединительная трехклеммовая ПС1-А2
ПС300А-3723100 Розетка штепсельная прицепа ПС300А
ПС315-3723100 Розетка внешнего пуска
ПС400-3723200 Розетка штепсельная переносной лампы
ПФ-133-3712010-Б Подфарник
РС330-1705000 Электромагнит клапана противоугонного устройства, блокировки межосевого дифференциала, блокировки межколесного дифференциала, отбора мощности
РС493-3803010 Реле-прерыватель звукового сигнала заднего хода и стояночной тормозной системы
РС530-3721000 Реле стартера КРАЗ 260
РС531-3721000 Сигнализатор шумовой
РС951А-3726010-УХЛ Реле указателей поворота и аварийной сигнализации
С-306Г-3721000 Сигнал звуковой низкого тона
С-307Г-3721000 Сигнал звуковой высокого тона
СН423 Свеча зажигания искровая
СТ103-3708000 Стартер СТ103
СЭ-300-8102100 Сопротивление добавочное электродвигателей отопителя, электродвигателя предпускового подогревателя
ТК107-3734000 Транзисторный коммутатор
ТМ100А-3808000 Датчик указателя температуры воды
ТМ111-3808000 Датчик сигнализатора аварийной температуры воды
УБ-170-3810010 Указатель уровня топлива
УК-170-3810010 Указатель давления масла двигателя
УК171-3807010 Указатель температуры воды
УП101-3726000-Б Указатель поворота боковой или фонарь знака автопоезда
ФГ-119-3711000-В Фара противотуманная
ФГ-122-3711010-Н Фара ближнего и дальнего света
ФГ16-3711000-К Фара поворотная
ФП133-3716010-Б Фонарь задний ФП133Б герметичный
ФП134-3717010-Б Фонарь освещения номерного знака
ФР133-7904000-01 Фильтр радиопомех
ЭН22.3741010 Нагреватель топлива КРАЗ 260.

Предохранители КРАЗ 250, 255, 260

Чтобы защитить электрические цепи, узлы и устройства от перегрузок по току при коротком замыкании, используются центральный блок, два блока плавких предохранителей ПР-112 (каждый с 10 вставками), а также два биметаллических кнопочных предохранителя ПР-2Б для охраны реле стартера и пускового подогревателя. Центральный блок с двумя вставками по 60 А расположен на передней перегородке кабины под капотом.

Одна вставка защищает цепь от аккумулятора к амперметру, вторая — для дополнительного оборудования, установленного по заказу. При сгорании вставки сначала устраните причину КЗ, затем замените калиброванную медную проволоку диаметром 0,5–0,6 мм. В блоках ПР-112: девять вставок по 8 А и одна на 16 А. Кронштейн с блоками размещен в ящике для вещей на приборной панели. Символы подключенных потребителей указаны на табличке блоков (см. рис. 71).

Дополнительно предусмотрены два плавких предохранителя: ПР-118 на 3 А для электроспидометра и ПР-119Б на 10 А для реле поворотов, расположенные под панелью приборов на кронштейне реле.

Если сработал биметаллический предохранитель, сначала исправьте неисправность, затем нажмите кнопку кратковременно до щелчка для сброса. Нельзя нажимать кнопку при неисправной цепи.

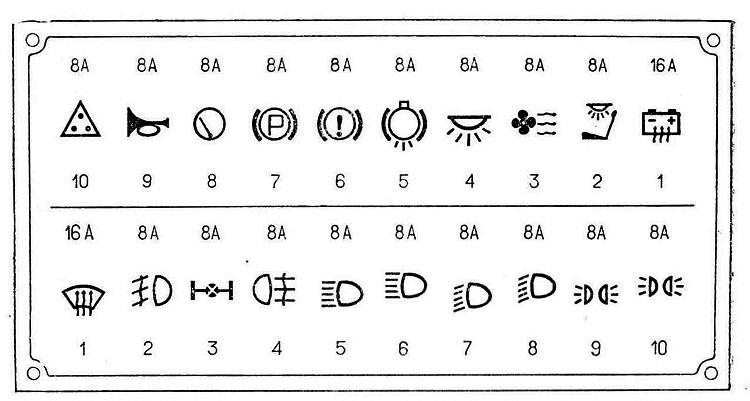

Схема блока предохранителей КРАЗ
