Компактный хэтчбэк Volkswagen Golf 3 третьего поколения производился с 1991 по 2002 год, включая годы 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002. Модель оснащалась как бензиновыми, так и дизельными моторами и экспортировалась по всему миру в кузовах кабриолет, седан, универсал и классический хэтчбэк. В этой статье мы разберем схему блока предохранителей и реле для Volkswagen Golf 3, укажем его расположение, предоставим фото блока и отдельно выделим предохранитель прикуривателя. В заключении вы сможете скачать полные электрические схемы. Если это не ваше поколение, ознакомьтесь с материалами по Golf 2 или Golf 4 для сравнения, включая распиновку и замену предохранителей.
В зависимости от региона поставки, года производства и уровня комплектации Volkswagen Golf 3, основной блок предохранителей и реле может иметь альтернативные конфигурации, включая дополнительные элементы для диаграммы и замены.
Блок предохранителей в салоне

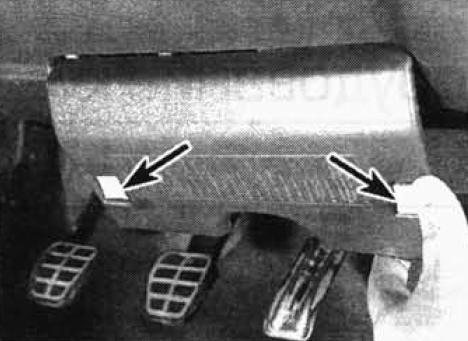

Основной блок расположен в нижней секции торпедо со стороны водителя, скрыт за пластиковой крышкой. Чтобы снять крышку, потяните за фиксаторы-кнопки для доступа к предохранителям и реле.

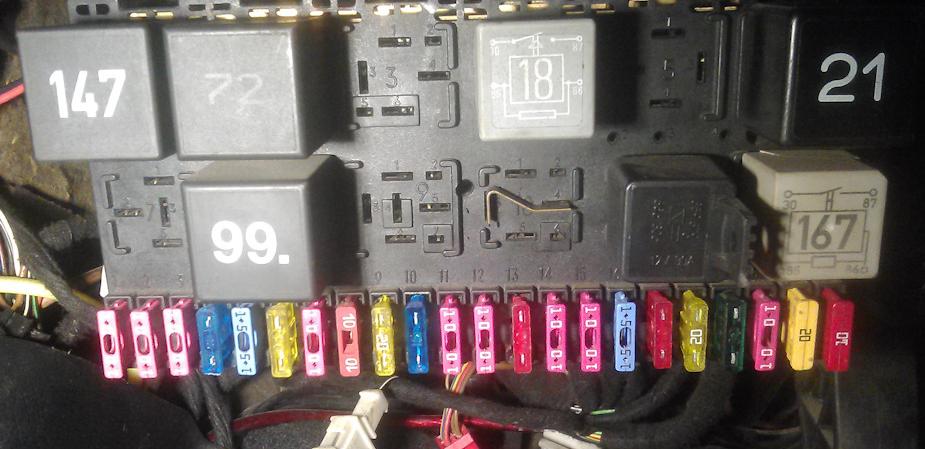

Внешний вид блока предохранителей Volkswagen Golf 3 выглядит следующим образом:

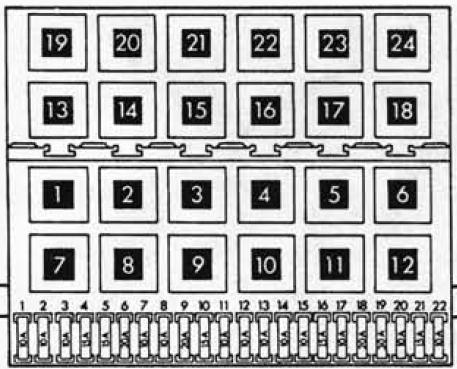

Диаграмма блока
Расшифровка предохранителей
| 1 | 10А Левая фара — ближний свет, электродвигатели корректора фар |
| 2 | 10А Ближний свет — правая фара |
| 3 | 10А Лампы подсветки номерного знака |
| 4 | 15А Очиститель и омыватель стекла задней двери |
| 5 | 15А Очистители, омыватели, омыватели фар |
| 6 | 20А Вентилятор отопителя |
| 7 | 10А Передние и задние габариты — правые |
| 8 | 10А Передние и задние габариты — левые |
| 9 | 20А Обогреватель заднего стекла |
| 10 | 15А Противотуманные фары |
| 11 | 10А Дальний свет- левая фара |
| 12 | 10А Дальний свет — правая фара |
| 13 | 10А Сигнал |
| 14 | 10А Фонари заднего хода, подогреватели форсунок омывателя, центральный замок, электропривод зеркала заднего вида на двери ,подогреватель сидений, система поддержания скорости, электропривод стеклоподъемников |
| 15 | 10А Спидометр, подогреватель впускного коллектора |
| 16 | 15А Подсветка комбинации приборов, индикатор ABS, индикатор SRS, люк, система отопителя Thermotronic |
| 17 | 10А Лампы аварийной сигнализации, указатели поворота |
| 18 | 20А Топливный насос, подогреваемый кислородный датчик |
| 19 | 30А Вентилятор радиатора, реле кондиционера |
| 20 | 10А Стоп-сигналы |
| 21 | 15А Дампы освещения салона, лампа освещения багажника, центральный замок, люк |
| 22 | 10А Радио, предохранитель, магнитола |
Предохранитель прикуривателя в Volkswagen Golf 3 — это номер 22 с номиналом 10А, обеспечивающий защиту цепи розетки.
Функции реле
| 1 | Реле кондиционера |
| 2 | Реле очистителя/ омывателя заднего стекла |
| 3 | Реле электронного блока управления двигателем |
| 4 | Реле основных цепей зажигания |
| 5 | — |
| 6 | Реле — прерыватель указателей поворота |
| 7 | Блок управления омывателями фар |
| 8 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла |
| 9 | Реле индикатора не пристегнутых ремней безопасностями 1995 г. |
| 10 | Реле противотуманных фар |
| 11 | Реле звукового сигнала |
| 12 | Реле топливного насоса |
| 13 | Реле подогревателя впускного коллектора |
| 14 | — |
| 15 | Реле насоса АВS |
| 16 | Реле фонарей заднего хода (Ecomatic) |
| 17 | Реле дальнего света фар (Ecomatic) |
| 18 | Реле ближнего света фар (Ecomatic) |
| 19 | Предохранитель 30А — кондиционер, Climatronic 2,0/2,8 (1993) |
| 20 | Реле выключателя запрещения запуска |
| 21 | Реле кислородного датчика |
| 22 | Реле индикатора не пристегнутых ремней безопасности (1995) |
| 23 | Реле вакуумного насоса (Ecomatic) |
| 24 | Термопредохранитель (20А) – Электропривод стеклоподъемников |
Предохранители в моторном отсеке

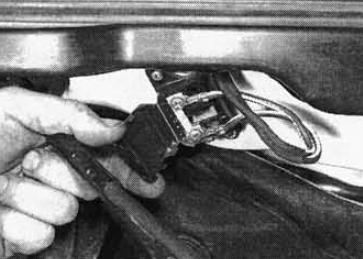

На версиях Volkswagen Golf 3 с дизельными агрегатами цепь свечей накаливания охраняется мощным предохранителем в форме плавкой вставки для надежной защиты электрики.
В отдельных комплектациях для вентилятора системы охлаждения радиатора также применяется подобная плавкая вставка, обеспечивая безопасность цепей под капотом.
Полные электросхемы Volkswagen Golf 3
Подробные электрические схемы для Volkswagen Golf 3, включая все цепи и подключения, доступны в специальном руководстве: «скачать» для скачивания и изучения распиновки.
