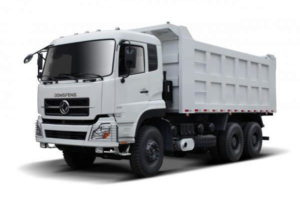

DongFeng Motor Co — ведущая китайская компания по производству автомобилей, включая легковые модели и тяжелые грузовики. В этой статье мы подробно разберем расположение предохранителей и реле для самосвала DongFeng 3251, а также аналогичных грузовых транспортных средств на общей платформе (бортовые платформы, тягачи и прочее). Вы получите схемы блоков предохранителей DongFeng, их размещение в кабине и специальный акцент на предохранитель прикуривателя DongFeng грузовика.
Характеристики предохранителей и реле в схемах DongFeng могут варьироваться в зависимости от модели года, комплектации и рынка сбыта. Рекомендуем проверять данные по схемам на крышке вашего блока предохранителей DongFeng.
Расположение блоков в кабине
Главный блок предохранителей и реле DongFeng

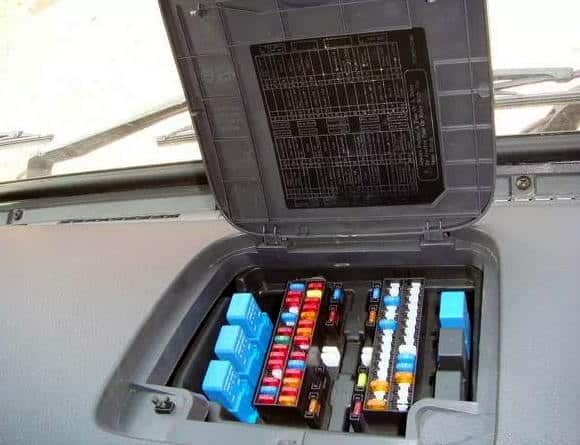

Основной блок предохранителей DongFeng 3251 и реле размещен в верхней секции приборной панели, на стороне пассажира в кабине самосвала.

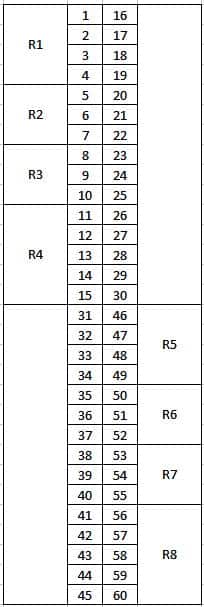

Схема блока предохранителей
Расшифровка предохранителей DongFeng 3251
| 1 | 15А Лампа сигнала торможения и контрольная лампа |
| 2 | 10А Передняя противотуманная фара |
| 3 | 10A Габаритный фонарь |
| 4 | |
| 5 | 15А Реле блокировки подачи топлива |
| 6 | 30A Предварительный подогрев топлива |
| 7 | 10A Контрольная лампа включения тормоза |
| 8 | 30A |
| 9 | 10А Задняя противотуманная фара |
| 10 | 10A Звуковой сигнал |
| 11 | 10A Осушитель и нагреватель воздуха |
| 12 | |
| 13 | 10A Лампа плафона кабины и лампа для чтения над спальным местом |
| 14 | 15A Фара-прожектор дальнего света |
| 15 | 10A Фара ближнего света |
| 16 | 10A Многофункциональный сигнал (зуммер) |
| 17 | 20A Прикуриватель |
| 18 | 10A КОМ Подъем платформы/ дифференциал |
| 19 | 10A Блок питания |
| 20 | 5A Предупредительная сигнализация |
| 21 | 10A Внешний запуск |
| 22 | 5A Часы |
| 23 | 10A Одометр |
| 24 | |
| 25 | 10A Лампа освещения подножки/ боковая лампа для чтения |
| 26 | 15A Датчик нейтрали |
| 27 | 10A Предпусковой подогрев топлива на впуске |
| 28 | 5A Моторный тормоз |
| 29 | 10A Выключатель сигнала торможения/ Реле блокировки подачи топлива |
| 30 | 5A Панель приборов |
| 31 | 15A |
| 32 | 15A Обогреватель зеркала заднего вида |
| 33 | 10A Задняя фара |
| 34 | 10A Переключатель диапазонов коробки передач |
| 35 | 10A Антиблокировочная система тормозов / противо пробуксовочная система тормозов ABS/ASR1 |
| 36 | 10A Антиблокировочная система тормозов / противо пробуксовочная система тормозов ABS/ASR2 |
| 37 | 25A ABS1 Антиблокировочная система тормозов прицепа |
| 38 | |
| 39 | |
| 40 | |
| 41 | |
| 42 | 5A ABS2 Антиблокировочная система тормозов прицепа |
| 43 | 5A Антиблокировочная система тормозов / противо пробуксовочная система тормозов ABS/ASR3 |
| 44 | 5A Электронный блок управления пневмо подвеской ECAS1 |
| 45 | 5A Фонарь заднего хода |
| 46 | 15A Центральный замок дверей |
| 47 | 5A Электродвигатель люка крыши |
| 48 | 5A Электронный блок управления пневмо подвеской ECAS2 |
| 49 | 10A Электронный блок управления двигателем EECU1 |
| 50 | 25A Электронный блок управления двигателем EECU2 |
| 51 | 10A Электронный блок управления транспортным средством VECU |
| 52 | |
| 53 | |
| 54 | 25A Воздушный кондиционер |
| 55 | 15A Выключатель аварийной сигнализации и указателей поворота |
| 56 | 15A |
| 57 | 5A Электрический вывод диагностики |
| 58 | 10A Электрический вывод диагностики |
| 59 | 15A Зеркало заднего вида с электроприводом |
| 60 | 20A Электропривод стеклоподъемников |
| R1 | Реле тормоза |
| R2 | Реле фары дальнего света |
| R3 | Реле фары ближнего света |
| R4 | Реле звукового сигнала |
| R5 | Реле выключателя проверки включения понижающей передачи |
| R6 | Последовательно используемое реле 1 |
| R7 | Последовательно используемое реле 2 |
| R8 | DB2 реле |
Предохранитель прикуривателя DongFeng 3251 — это номер 17 с номиналом 20А в главном блоке.
Дополнительный блок реле DongFeng
Этот блок реле DongFeng установлен под приборной панелью, также на стороне пассажира в кабине грузовика.
Схема реле
Расшифровка реле DongFeng
- Реле указателя левого поворота
- Реле указателя правого поворота
- Реле положения ACC
- Реле 1 блокировки подачи топлива
- Реле передней противотуманной фары
- Реле 2 блокировки подачи топлива
- Реле стояночного фонаря
- Реле задней противотуманной фары
- Реле электронного блока управления транспортным средством VECU
- Реле переключателя SPL выбора передач
- Реле нейтрали
- Реле тормоза — замедлителя
- Реле зеркала заднего вида
- Реле стеклоочистителя
- Реле нагревателя
- Реле компрессора кондиционера
Дополнительные защитные элементы для DongFeng самосвала 3251 могут быть размещены за пределами стандартных блоков предохранителей и реле.
Это полная информация по блокам предохранителей и реле DongFeng 3251. Если у вас есть дополнения или вопросы по схемам — оставляйте отзывы в комментариях.
