Daewoo Lanos / Sens: схема предохранителей и реле

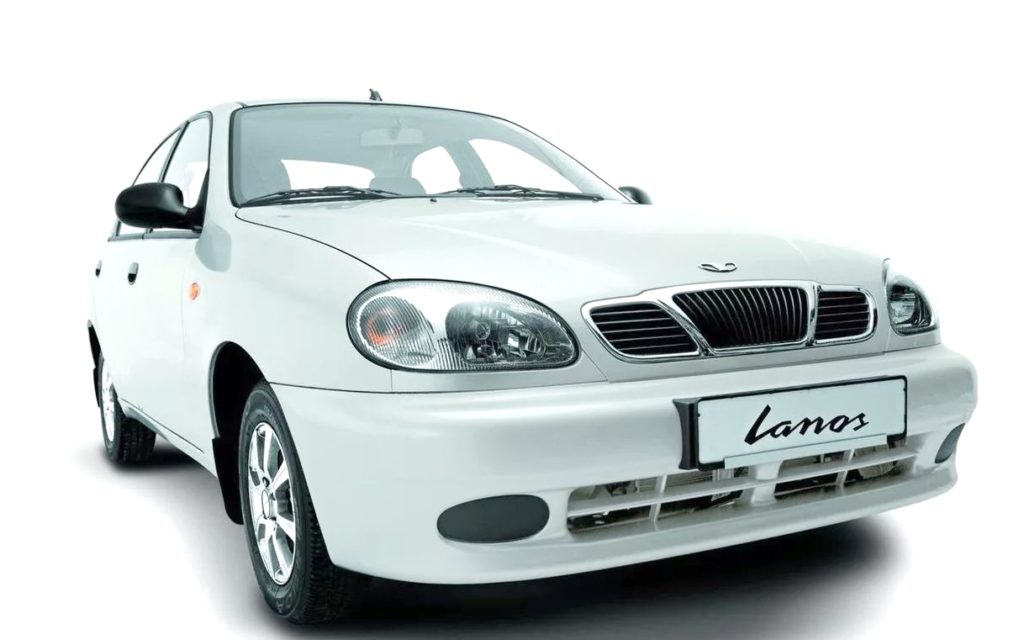

Daewoo Lanos, также известный как Chevrolet Lanos, ЗАЗ Ланос или Дэу Сенс, дебютировал в 1997 году и производился с обновлениями в 1998–2016 годах. Эта компактная модель с кузовами седан и хэтчбек экспортировалась в множество стран. В этой статье мы подробно разберем блоки предохранителей и реле для Daewoo Lanos, включая схемы, фото расположения и характеристики. Особое внимание уделим предохранителю прикуривателя Chevrolet Lanos, а также распиновке всех элементов для самостоятельной диагностики и ремонта.

Функции предохранителей и реле Daewoo Lanos могут варьироваться в зависимости от года выпуска, региона поставки и модификации модели.

Блоки предохранителей и реле в моторном отсеке

Главный блок предохранителей

Расположен рядом с аккумулятором, защищен крышкой на двух защелках для удобного доступа. Здесь сосредоточены основные цепи питания автомобиля.

Диаграмма блока предохранителей Daewoo Lanos

Расшифровка предохранителей

Предохранители Chevrolet Lanos

EF1	80А Цепи предохранителей EF15 — EF20 и F1 — F7
EF2	30А Выключатель зажигания (цепи питания комбинации приборов и топливного насоса)
EF3	30А Выключатель зажигания (стартер, вентилятор отопителя, электро стеклоподъемники)
EF4	30А Электродвигатели основного и дополнительного вентиляторов
EF5	30А Электродвигатели стеклоподъемников
EF6	50А АБС
EF7	30А Элемент обогрева заднего стекла
EF8	30А Электродвигатель вентилятора отопителя (4-я скорость)
D9 (диод)	Электромагнитная муфта компрессора кондиционера
EF10	20А Лампы блок-фар (дальний свет)
EF11	10А Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары
EF12	10А Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары
EF13	10А Лампа сигнала торможения/ габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера
EF14	10А Лампа сигнала торможения/ габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака
EF15	15А Лампы противотуманных фар шевроле ланос
EF16	15А Топливный насос
EF17	10А Звуковой сигнал
EF18	10А Электромагнитная муфта компрессора кондиционера
EF19	25А Контакт «30» реле фар
EF20	20А Контакт «30» реле габаритного света и освещения салона

Реле Daewoo Lanos под капотом

	Наименование
К1	Звуковой сигнал
К2	Лампы блок-фар
КЗ	Электромагнитная муфта компрессора кондиционера
К4	Электродвигатель дополнительного вентилятора системы охлаждения
К5	Лампы противотуманных фар
К6	Лампы габаритного света в блок-фарах, лампы сигналов торможения/ габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа плафона освещения салона
К7	Электродвигатели стеклоподъемников
К8	Электродвигатель основного вентилятора системы охлаждения
К9	Электродвигатель топливного насоса
К10	Элемент обогрева заднего стекла
К11	Реле электродвигателей основного и дополнительного вентиляторов системы охлаждения

Вспомогательный блок

Дополнительные реле и предохранители для Daewoo Lanos с мотором EURO-3

Схема дополнительного блока

Функции элементов

1. реле позисторного подогрева
2. реле питания ЭСУД
3. резистор контроля заряда аккумуляторной батареи (установлен в салоне, под панелью приборов)
4. жгут проводов системы распределенного впрыска топлива
5. предохранитель позисторного подогрева.

Предохранители и реле в салоне Chevrolet Lanos

Салонный блок предохранителей

Монтируется на левой стойке у двери для легкого доступа во время эксплуатации.

На внутренней стороне крышки блока указана детальная схема предохранителей для конкретной версии Lanos.

Диаграмма салонного блока

Расшифровка предохранителей в салоне Lanos

F1 (10А) — Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре,  электродвигатель привода антенны.

F2 (10А) — Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей.

F3 (15А) — Аварийная сигнализация.

F4 (15А) — Центральный замок.

F5 (10А) — Цепи питания блока управления двигателем от аккумуляторной батареи.

F6 (10А) — Цепь питания аудиосистемы от аккумуляторной батареи.

F7 (15А) — Лампы сигналов торможения/ габаритного света в задних фонарях (сигналы торможения).

D8 (диод) — Выключатель сигнализатора открытой двери (дверь водителя).

F9 (10А) — Цепь питания аудиосистемы от выключателя зажигания.

F10 (15А) — Прикуриватель Chevrolet Lanos.

F11 (10А) — Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа
освещения вещевого ящика.

F12 (10А) — Лампа света заднего хода в правом заднем фонаре.

F13 (15А) — Подушка безопасности.

F14 (15А) — Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз.

F15 (15А) — Катушка зажигания.

F16 (15А) — Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида.

F17 (15А) — Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания.

F18 (20А) — Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла.

F19 (10А) — Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения.

F20 (20А) — Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости).

Предохранитель прикуривателя в Lanos — это F10, расположенный в салонном блоке.

Салонный блок реле

Состоит из четырех реле и размещен за панелью управления фарами для защиты от внешних факторов.

Схема блока реле в салоне

Расположение реле

1. Противотуманный фонарь;
2. Реле 4 скорости вентилятора отопителя;
3. Реле прерывистого режима работы очистителя ветрового стекла;
4. Аварийная сигнализация.

Полезные советы

В видео ниже вы увидите процесс ремонта топливного насоса Lanos путем замены предохранителя — полезно для владельцев.

Подписывайтесь на наш канал за дополнительными видео по электрике Daewoo Lanos и схемам реле.

Если у вас есть дополнения к статье о предохранителях Chevrolet Lanos, оставляйте комментарии ниже.
