Daewoo Espero производился в период с 1990 по 1999 год, включая модели 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 и 1999 годов выпуска. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Daewoo Espero, предоставим схемы, фото блоков, а также укажем их места установки. Особое внимание уделим предохранителю прикуривателя, который часто вызывает вопросы у владельцев.
Расположение блоков в салоне автомобиля
Основной блок предохранителей

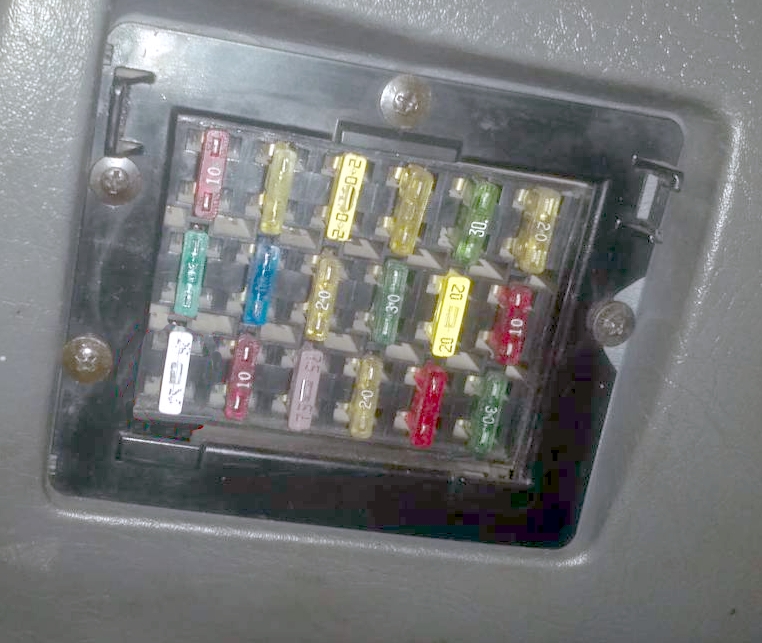

Блок предохранителей в салоне Daewoo Espero размещен под торпедо со стороны водителя, за пластиковой защитной панелью. Это удобное место для быстрого доступа при замене предохранителей.

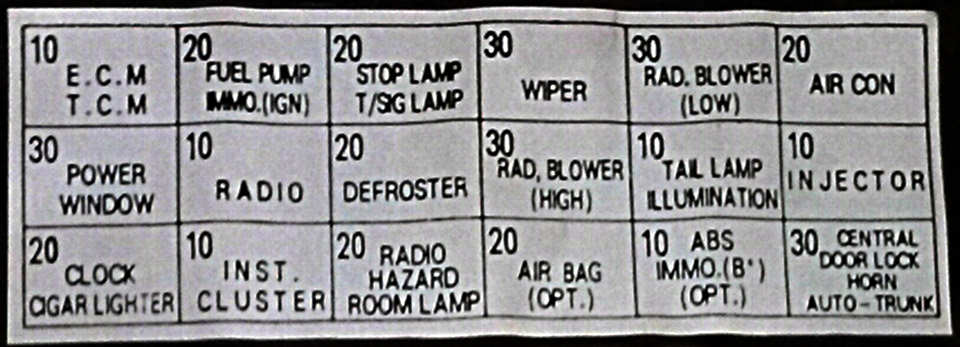

На внутренней стороне крышки блока обычно размещена схема предохранителей для Daewoo Espero, соответствующая вашей модификации автомобиля. Это поможет быстро идентифицировать нужный элемент.

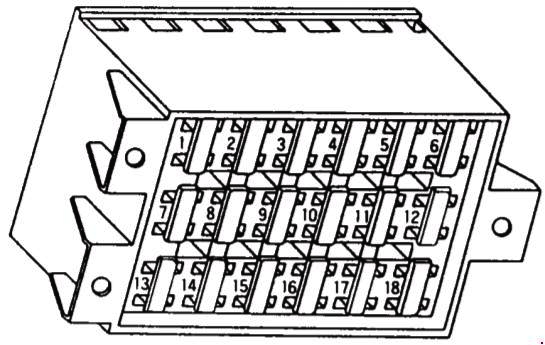

Детальная схема блока
Расшифровка предохранителей и их функций
| 1 | 10A ЭБУ двигателя, ЭБУ автоматической трансмиссии |
| 2 | 20A Реле бензонасоса |
| 3 | 20A Поворотники, задние фонари, электрорегулировка зеркал |
| 4 | 30A Стеклоочиститель лобового стекла |
| 5 | 30A Вентилятор охлаждения двигателя |
| 6 | 20A ABS, кондиционер, вентилятор печки |
| 7 | 30А Электростеклоподъемники |
| 8 | 10A Магнитола, иммобилайзер (с 04/95) |
| 9 | 20A Дефростер заднего стекла, подогрев зеркал |
| 10 | 30A Вентилятор радиатора |
| 11 | 10A Подсветка приборной панели |
| 12 | 10A ЭБУ двигателя, ЭБУ АКПП, инжекторы, датчик скорости |
| 13 | 20/25A Прикуриватель, альтернатор, часы, звуковой сигнал, иммобилайзер (до 04/95) |
| 14 | 10A Приборная панель |
| 15 | 20A Аварийка, освещение салона, подсветка багажника, антенна |
| 16 | 20A Airbag |
| 17 | 10A Система ABS |
| 18 | 30A Гудок, центральный замок, открытие багажника |
Предохранитель прикуривателя в Daewoo Espero — это элемент №13, ответственный за питание розетки и связанные устройства.
Блок реле выше педали сцепления
Расположение и схема реле
Функции реле в блоке
| A | Звуковой сигнал предупреждения (96169875) |
| B | Реле поворотников (94798678, 90240050) |
| C |
Реле внутреннего освещения (90229206)
|
| D | Реле главных фар (90229206) |
| E | Реле ДХО (90376920), модуль ABS (16162899) |

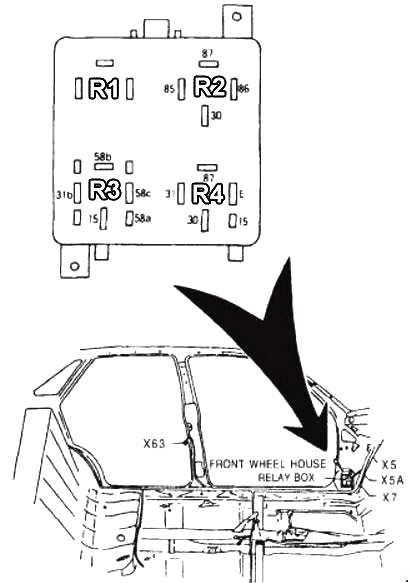

Блок реле на левой стойке кузова
Схема подключения
Описание реле
| R1 | Реле стоп-сигнала в спойлере (96149299) |
| R2 | Реле топливного насоса (90191753) |
| R3 |
Реле фар (96098561)
|
| R4 | Реле обогрева заднего стекла и зеркал (96116223) |
Дополнительно, реле центрального замка (90191825) может быть установлено на правой стойке автомобиля.
Блок предохранителей и реле в моторном отсеке

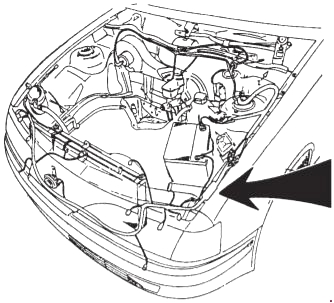

Этот блок электрики Daewoo Espero расположен слева в подкапотном пространстве, вблизи аккумуляторной батареи, для удобства обслуживания систем двигателя.

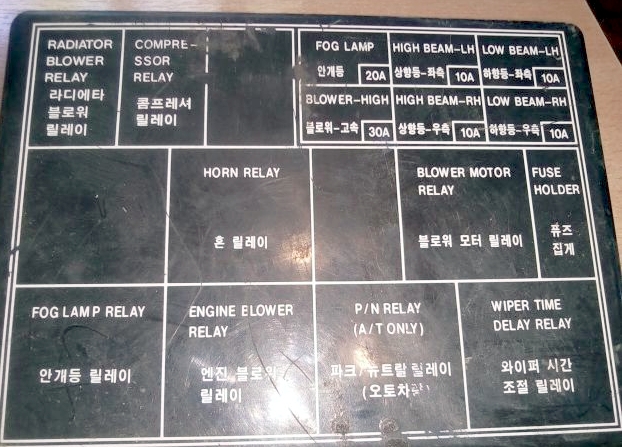

Пример схемы, нанесенной на крышку блока под капотом

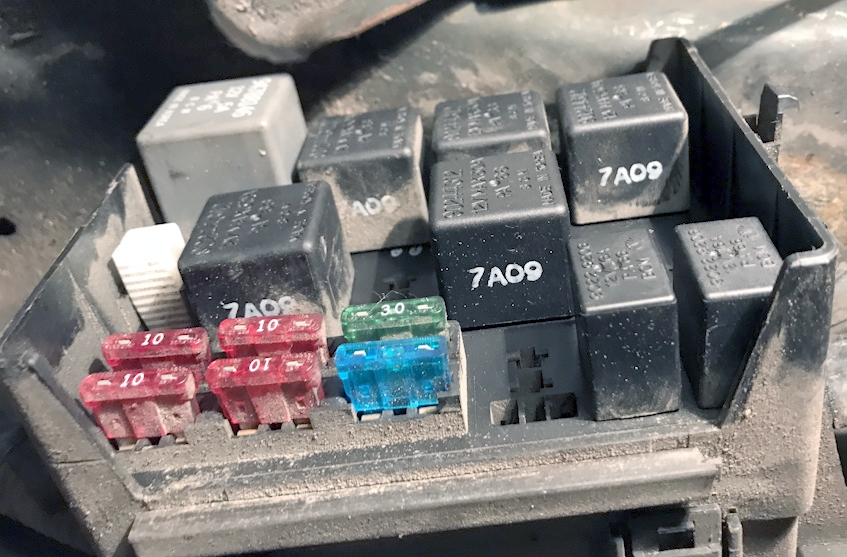

Фото блока в моторном отсеке

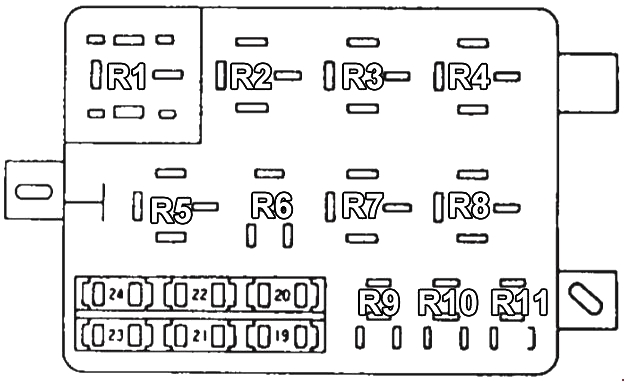

Полная схема блока
Описание предохранителей и реле
| 19 | 20/30А Противотуманки спереди |
| 20 | 30А Печка 10А Реле компрессора кондиционера |
| 21 | 10А Дальний свет левого фары |
| 22 | 10А Дальний свет правого фары |
| 23 | 10А Ближний свет левого фары |
| 24 | 10А Ближний свет правого фары |
| 25 | 40А ABS, основное питание |
| Реле в блоке | |
| R1 | Реле омывателя и стеклоочистителя (94788146) |
| R2 | Реле селектора АКПП (90376920) |
| R3 |
Реле вентилятора охлаждения (высокая скорость) (90376920)
|
| R4 | Реле противотуманок (90057745) |
| R5 | Реле вентилятора печки (90376920) |
| R6 | Не используется |
| R7 | Реле клаксона (90376920) |
| R8 | Не используется |
| R9 | Реле кондиционера (90229206) |
| R10 | Не используется |
| R11 | Реле вентилятора охлаждения (низкая скорость) (90229206) |
Если у вас есть дополнения по электрике Daewoo Espero или опыту замены, поделитесь в комментариях ниже.
