Citroën Evasion: предохранители и реле

Citroen Evasion производился в период с 1994 по 2002 год, включая модели 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 годов выпуска. В этой статье вы найдете подробное описание блоков предохранителей и реле для автомобиля Citroen Evasion, включая схемы, расположение и назначение элементов, что поможет в диагностике и ремонте электрики.

Количество, типы и характеристики предохранителей с реле в вашем автомобиле могут варьироваться в зависимости от уровня комплектации, региона поставки и конкретного года производства Citroen Evasion.

Блок предохранителей и реле в моторном отсеке

Основной блок электрики под капотом размещен в непосредственной близости от аккумуляторной батареи. Это удобное расположение упрощает доступ для проверки и замены элементов, особенно при устранении неисправностей в системе охлаждения или освещения.

Диаграмма предохранителей под капотом Citroen Evasion

Расшифровка схемы предохранителей

20 А Жилой прицеп
20 A Топливный насос
10 A Левая фара ближнего света
10 A Правая фара ближнего света
10 A Диагностический разъем
10 A Иммобилайзер двигателя
10 A Левая фара дальнего света
10 A Правая фара дальнего света
25 A Группа вентиляторов охлаждения двигателя 1-120 W.
30 А Насос омывателя фар, противотуманные фары
20 А Дополнительная система отопления
5 А Таймер омывателя фар
15 A Кислородный датчик каталитического нейтрализатора, погрев лямбда зонда
—
40 А Кондиционер воздуха, вентилятор салона
30 — 50 А Группа вентиляторов охлаждения двигателя 1-180 W.

MF1 20A — Реле системы впрыска, MF2 30A — Реле системы впрыска, MF3 30A — Вентилятор салона, MF4 40А — Компьютер ABS.

Предохранители, не помеченные номерами, предназначены для запасных и могут использоваться при необходимости замены.

Схема расположения реле под капотом

Расшифровка реле в блоке под капотом

R 1030 — Информация о работающем двигателе
R 1502 / 1503 / 1504 — Реле вентиляторов
R 5400 — Реле омывателя фар
R 8016 — Реле впрыска
R 2665 — Реле противотуманных фар

Блок предохранителей в пассажирском отсеке

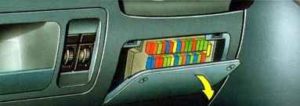

Этот блок электрики установлен на приборной панели за защитной крышкой. Дополнительные реле могут размещаться сбоку или снизу (как показано на рисунках 1 и 2), что обеспечивает удобный доступ для владельцев Citroen Evasion при самостоятельном ремонте.

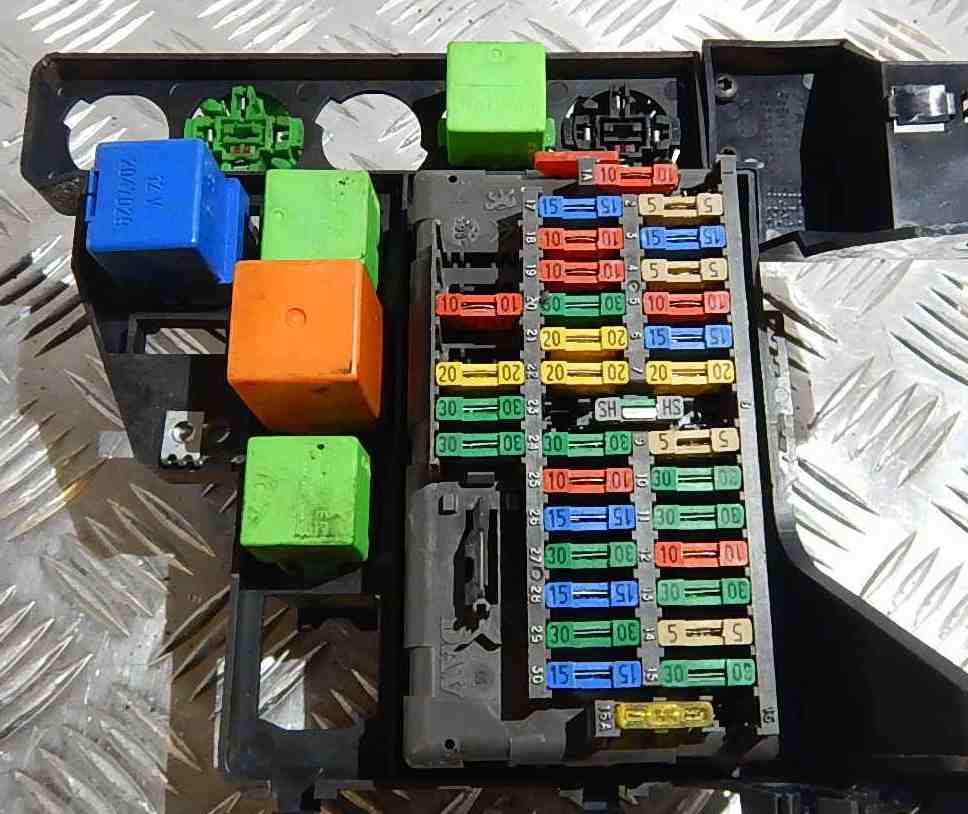

Фото и схема блока предохранителей в салоне

Назначение и характеристики предохранителей в салоне Citroen Evasion

F1 10 A Автомагнитола (питание)
F2 5 A + после замка зажигания — Датчик скорости — Центральный блок защиты салона — Сигнализаторы на приборной панели
F3 15 A Фонарь стоп-сигнала — Круиз-контроль
F4 10 A Правый задний фонарь — Левый передний габаритный фонарь — Регулировка фар
F5 15 A Кондиционер воздуха — Передние стеклоподъемники — Вентилятор климатической установки — Датчик давления
F6 15 A Заднее обогреваемое стекло и обогреваемые сиденья
F7 20 A Звуковой сигнал
F8 ШУНТ —
F9 5 A Омыватели фар — Правый передний габаритный фонарь — Освещение номерного знака — Левый задний фонарь
F10 30 A Регулировка сидения переднего пассажира
F11 30 A Задние стеклоподъёники
F12 10 A Компьютер АБС — Фонари заднего хода — Диагностический разъем — Автоматическая коробка передач
F13 30 A Регулировка сидения водителя
F14 5 A Центральный блок защиты салона (память)
F15 30 A Центральный блок защиты салона — Центральный электрический замок — Плафоны
F16 20 A Прикуриватель — Постоянный (+) от аккумуляторной батареи
F16A 20 A Прикуриватель, + привода дополнительных потребителей электроэнергии
F17 15 A Блок регулировки температуры охлаждающей жидкости — Группа вентиляторов охлаждения двигателя
F18 10 A Противотуманный фонарь
F19 10 A Подсветка приборной панели — Автомагнитола — Фонари габаритного освещения
F20 30 A Кондиционер воздуха — Вентилятор климатической установки
F21 20 A Сиденья с электрообогревом
F22 20 A + Питания дополнительных потребителей электроэнергии — Не используется
F23 ШУНТ F14 — F15 — F25 — F27
F24 30 A Стеклоомыватель — Передний стеклоочиститель
F25 10 A Кондиционер воздуха — Плафон — память автомагнитолы — Цифровые часы
F26 15 A Фонари аварийной сигнализации
F27 30 A Заднее стекло с электрообогревом
F28 15 A Электрические стеклоподъемники — Сигнализатор разряда аккумуляторной батареи
F29 30 A Электрические стеклоподъемники
F30 15 A Освещение салона — Фонари указателей поворота — Часы — Наружные зеркала с электрической регулировкой
