Citroen C6 — это представительский седан E-класса, который производился с 2005 по 2012 год, включая модели 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годов выпуска. В этой статье мы подробно разберем расположение предохранителей Citroen C6, схемы блоков предохранителей и их расшифровку для удобной диагностики и замены.
Блок предохранителей в моторном отсеке Citroen C6

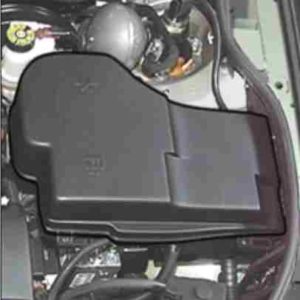

Расположение блока предохранителей под капотом Citroen C6 находится слева от двигателя, за защитной пластиковой крышкой. Чтобы получить доступ к предохранителям, ослабьте каждый крепежный винт на четверть оборота.
Диаграмма блока предохранителей
Расшифровка предохранителей
- 20 A ЭБУ двигателя – Вентилятор системы охлаждения
- 15 A Гудок (звуковой сигнал)
- 10 A Насос омывателя стекол
- 20 A Омыватели фар
- 15 A Предпусковой нагреватель (дизель) – Система впрыска топлива
- 10 A ABS и тормозная система
- 10 A АКПП (автоматическая трансмиссия)
- 20 A Стартер
- 10 A Активный капот – Ксеноновые фары с адаптивным освещением и поворотом
- 30 A Форсунки, катушки зажигания, ЭБУ двигателя, подача топлива (дизель)
- 40 A Кондиционер и климат-контроль (вентилятор)
- 30 A Стеклоочиститель лобового стекла
- 40 A Блок BSI (управление)
- –
Предохранители в пассажирском салоне Citroen C6

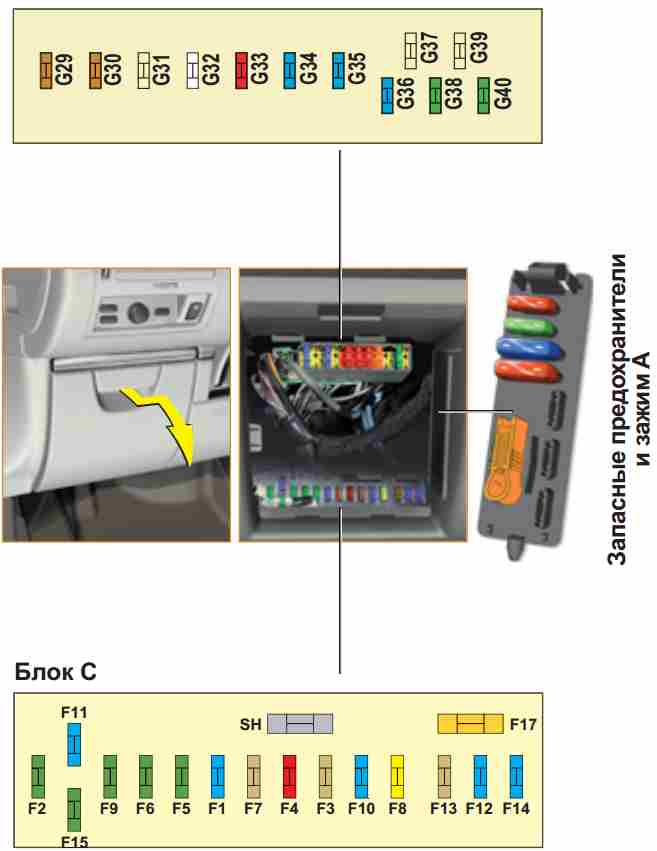

Блок предохранителей салона Citroen C6 установлен под приборной панелью. Для доступа полностью откройте бардачок, не толкая его, затем сдвиньте крышку вправо и снимите защитный экран между блоком и бардачком.
Схема расположения предохранителей в салоне
Обозначения и функции предохранителей
- F1 –
- F2 –
- F3 — 5 A Аирбэги и подушки безопасности
- F4 — 10 A Тормоза – Активный капот – Ограничитель и круиз-контроль – Электрохромное зеркало – OBD-разъем – Экран приборов
- F5 — 30 A Передние стеклоподъемники и люк крыши
- F6 — 30 A Задние стеклоподъемники
- F7 — 5 A Подсветка козырьков, перчаточный ящик, салонное освещение – Задний прикуриватель
- F8 — 20 A Руль с кнопками, дисплей, автостекла (микроподъем), сигнализация, аудиосистема
- F9 — 30 A Передний прикуриватель
- F10 — 15 A Блок багажника – Прицепной модуль
- F11 — 15 A Иммобилайзер
- F12 — 15 A Ремни безопасности, стекла (микроподъем), сиденья, парктроники, JBL-аудио
- F13 — 5 A Активный капот, датчики дождя/света, дворники, реле питания
- F14 — 15 A AFIL, климат, приборы, проекция HUD, подушки, Bluetooth hands-free, реле тормозов
- F15 — 30 A Центральный замок, детские кресла
- F16 ШУНТ
- F17 -40 A Вентиляция салона
Предохранитель для прикуривателя в салоне — это F9 на 30 А.
- G 29 5 A Датчики TPMS – Чейнджер CD
- G 30 5 A Диагностический порт OBD
- G 31 5 A Телематика (зависит от региона)
- G 32 25 A Аудиоусилитель
- G 33 10 A Гидропневматическая подвеска
- G 34 15 A АКПП
- G 35 15 A Подогрев пассажирского сиденья
- G 36 15 A Подогрев водительского сиденья
- G 37 –
- G 38 30 A Электрорегулировка водительского сиденья
- G 39 –
- G 40 30 A Электрорегулировка пассажирского сиденья
Блок предохранителей в багажнике Citroen C6

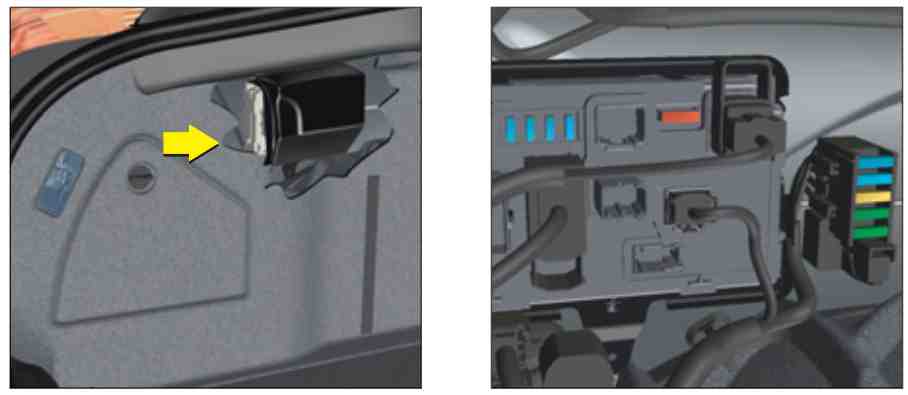

Чтобы добраться до блока предохранителей в багажнике Citroen C6, отогните левую боковую обивку багажного отсека (см. руководство по замене аккумулятора 12V). Затем отодвиньте жгут проводов и снимите крышку блока.

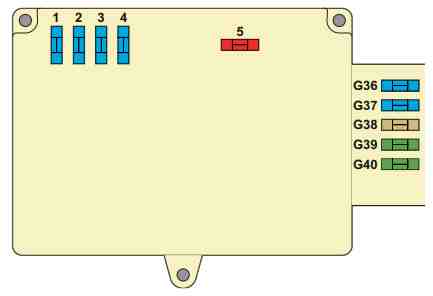

Схема блока предохранителей в багажнике
Расшифровка предохранителей
1 — 15 A Крышка топливного люка
2 —
3 —
4 — 15 A Адаптивные воздухозаборники
5 — 40 A Обогрев заднего стекла
G36 — 15 A/25 A Заднее левое сиденье с подогревом (Pack Lounge)/Задний диван
G37 — 15 A/25 A Заднее правое сиденье с подогревом (Pack Lounge)/Задний диван
G38 — 30 A Электрорегулировка задних сидений (Pack Lounge)
G39 — 30 A Задний прикуриватель и розетка
G40 — 25 A Электропривод ручника
Предохранитель заднего прикуривателя — G39 на 30 А.
